什么是TensorBoard

是一个可视化和理解深度爵溪模型的工具。它可以通过显示模型结构、训练过程中的指标和图形化展示训练的效果来帮助用户更好地理解和调试他们的模型

TensorBoard的使用

安装tensorboard环境
在终端使用

conda install tensorboard

通过anaconda安装
导入类SummaryWriter

from torch.utils.tensorboard import SummaryWriter

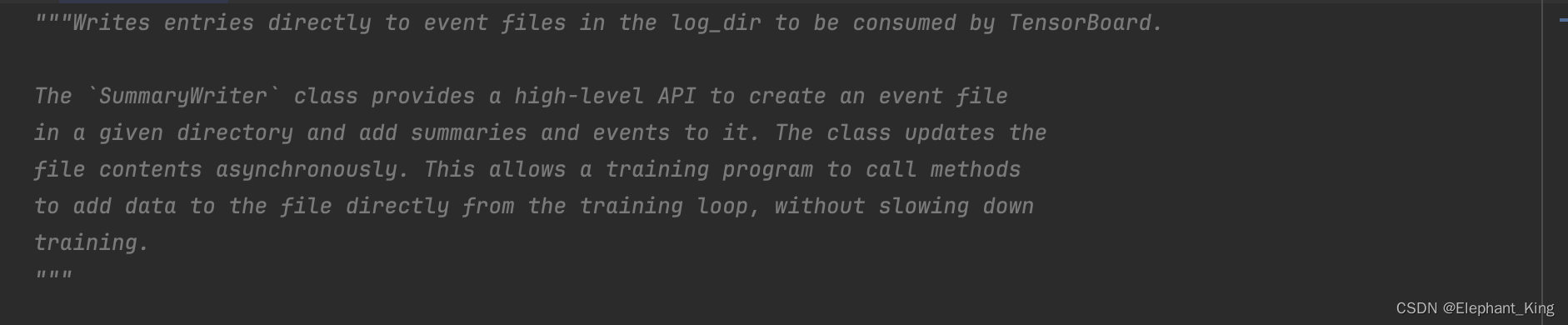

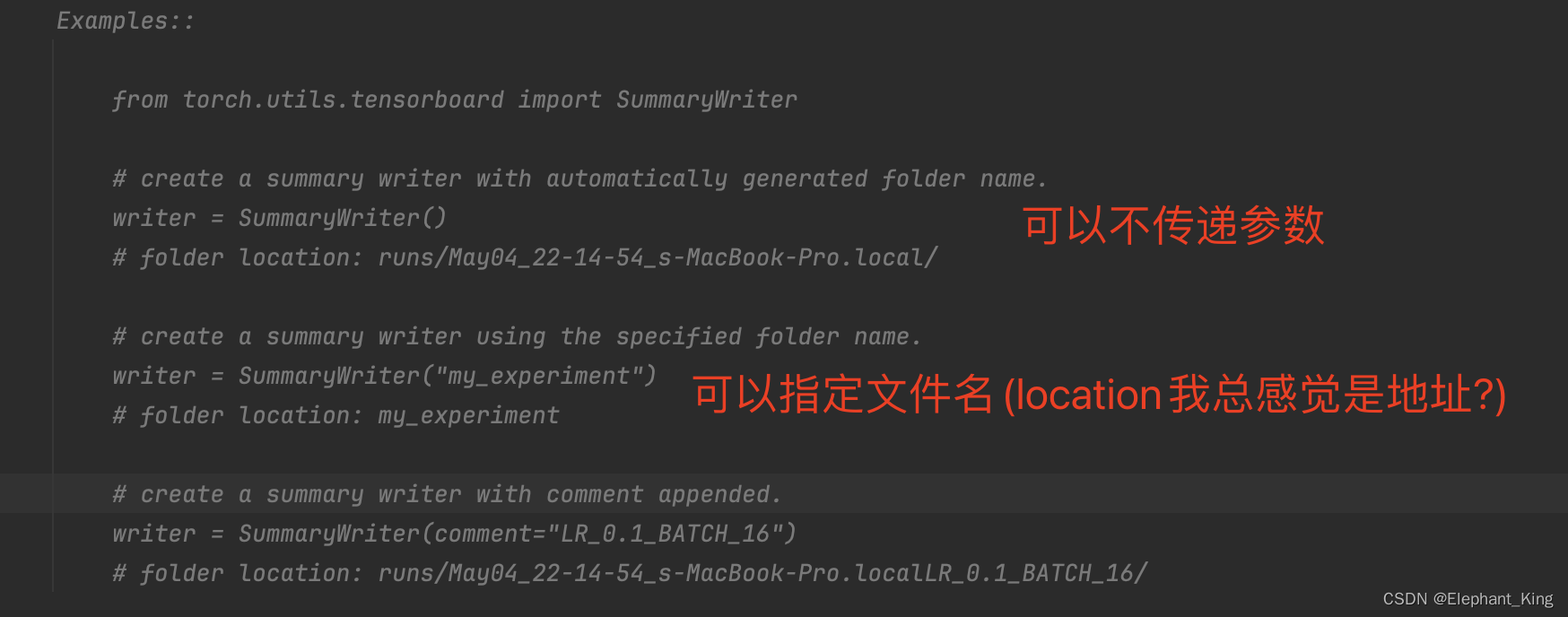

我们可以查看SummaryWriter的源码
在这里插入图片描述
对他的介绍是
将条目直接写入log_dir中的事件文件，以供TensorBoard使用。
然后我们可以看到他的使用方法

我们就可以通过指定单个参数，来将生成的事件与文件存储到指定的文件夹下

writer = SummaryWriter("logs")  # 单参数传递，说明将我们的事件和文件存储到logs的文件夹下

其中主要使用到了两种方法

add_scalar() 添加标量

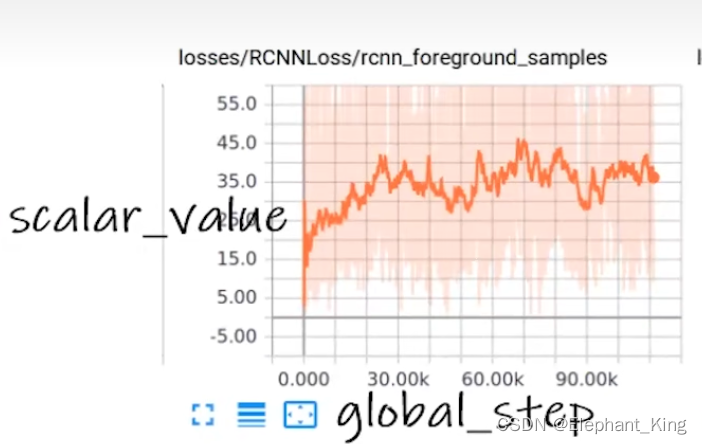

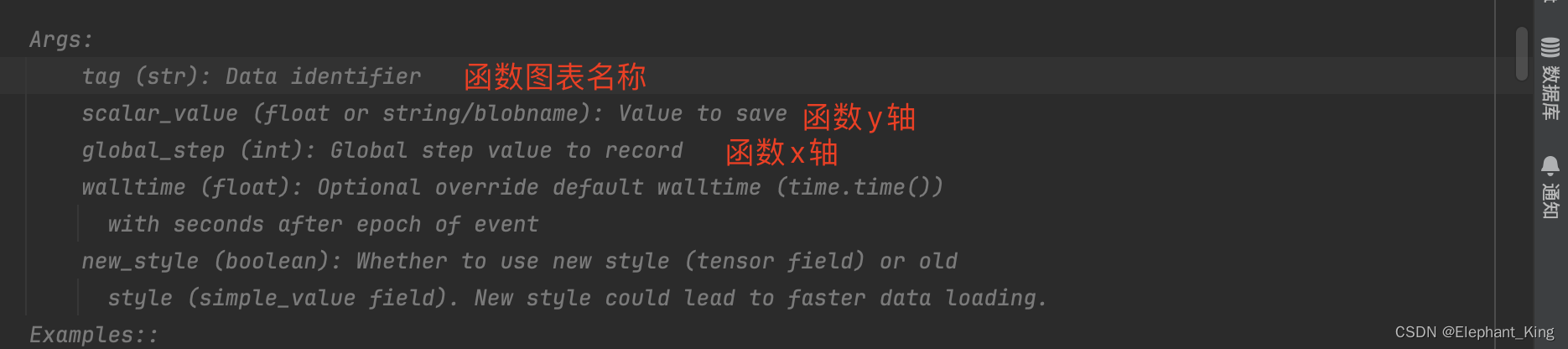

我们查看源码
在这里插入图片描述

我们可以编写一个例子演示一下

for i in range(100):
    writer.add_scalar("y=2x", 2*i, i) #生成图像

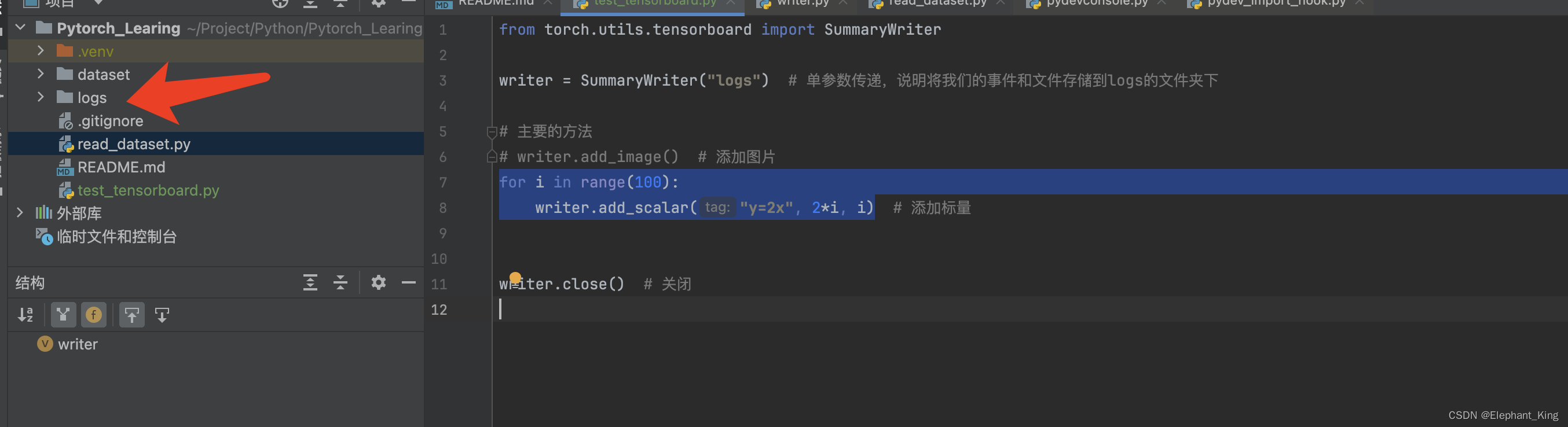

运行结束后会生成logs的文件夹
在这里插入图片描述

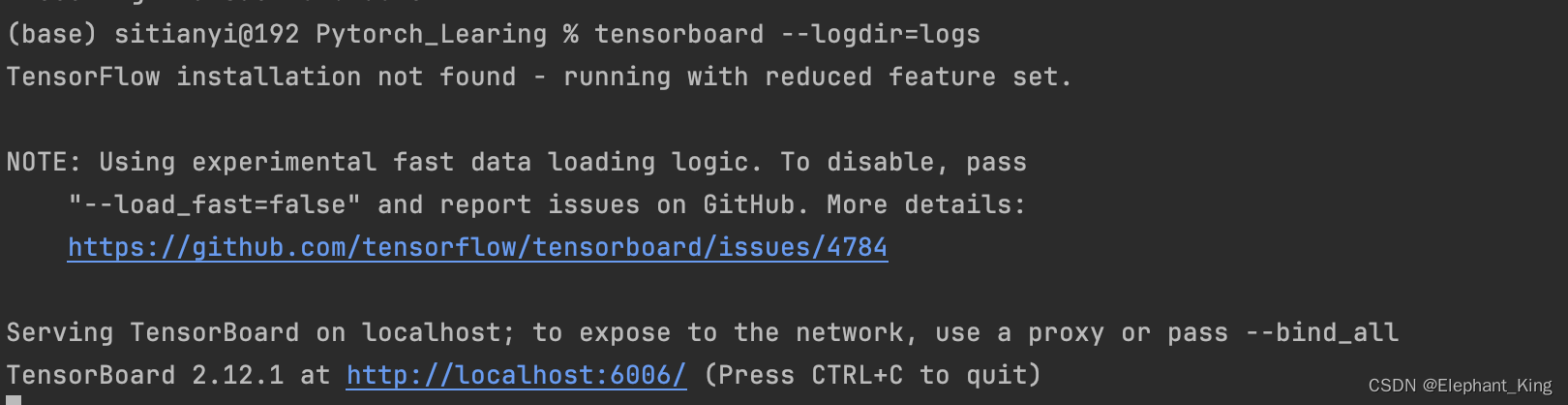

然后再项目终端使用

# tensorboard --logdir=文件夹名

tensorboard --logdir=logs

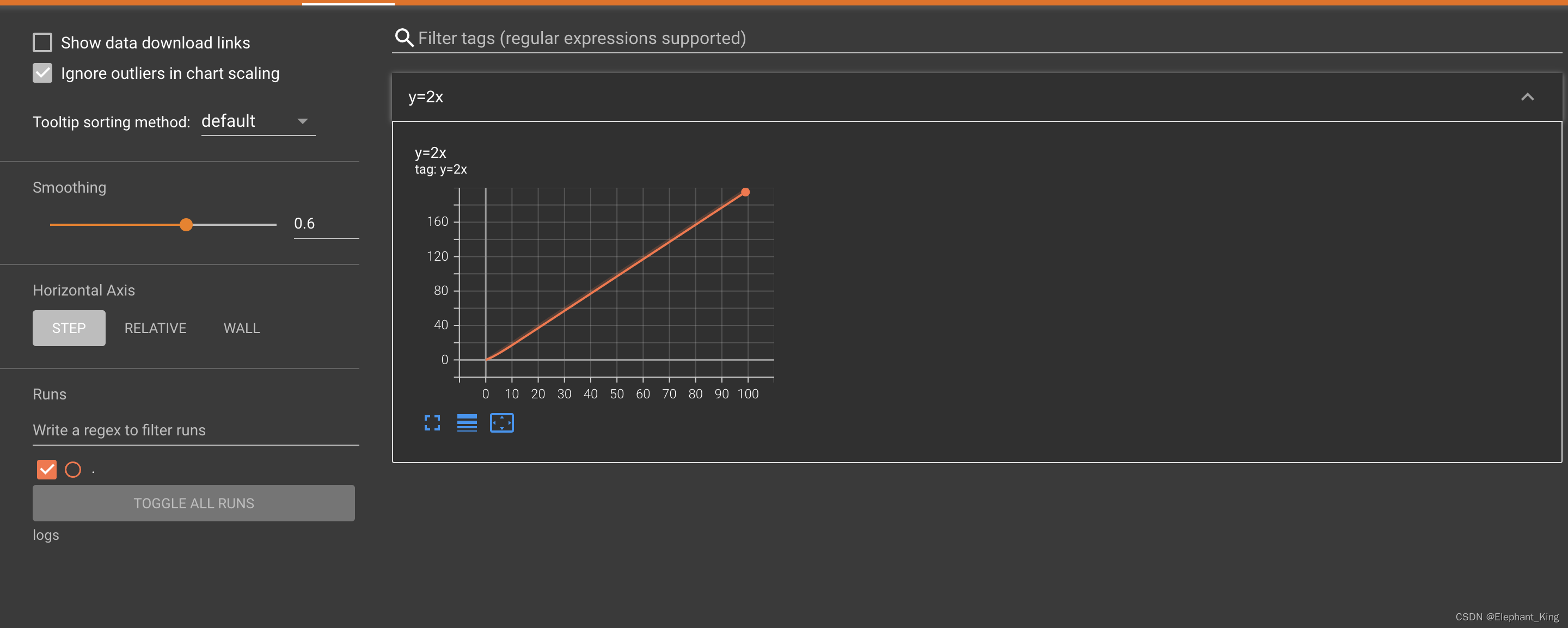

打开生成的事件与文件
在这里插入图片描述
就可以在对应的端口上观察相应的可视化界面了

add_image() 添加图片

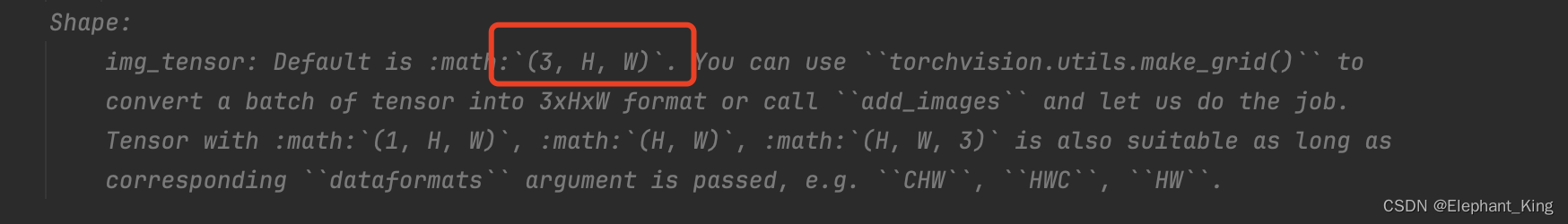

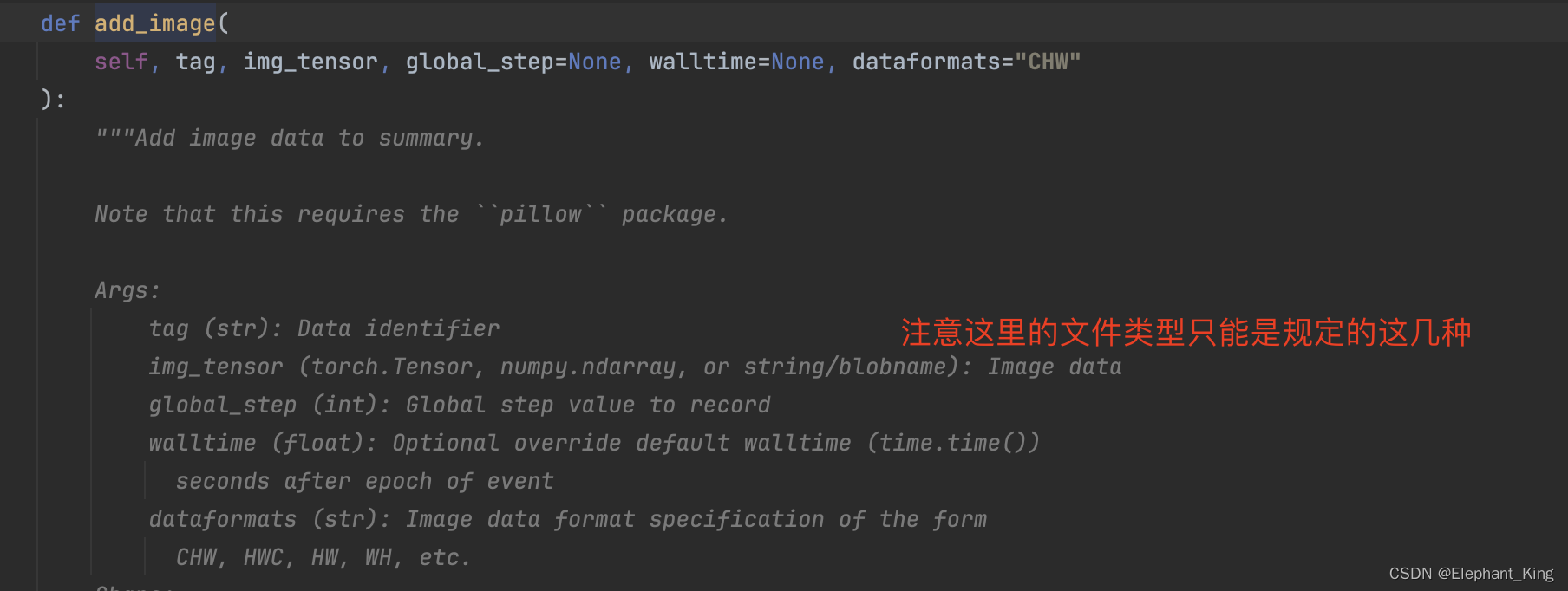

我们先看一下源码
在这里插入图片描述
注意我们的img_tensor的类型，就不能用我们Image.open()打开的类型了
因为打开的类型为

from PIL import Image
img = Image.open(img_path)
print(type(img))
<class 'PIL.JpegImagePlugin.JpegImageFile'>		# 不符合上面文件的规范

这时候我们可以使用numpy包中的array方法，将Image.open打开的图片类型转化为numpy类型，具体操作为

img_path = "dataset/hymenoptera_data/train/ants/0013035.jpg"
img_PIL = Image.open(img_path)
img_np = np.array(img_PIL)  # 将其他数据结构转化为numpy类型

然后我们就可以导入测试了，但是注意一个问题

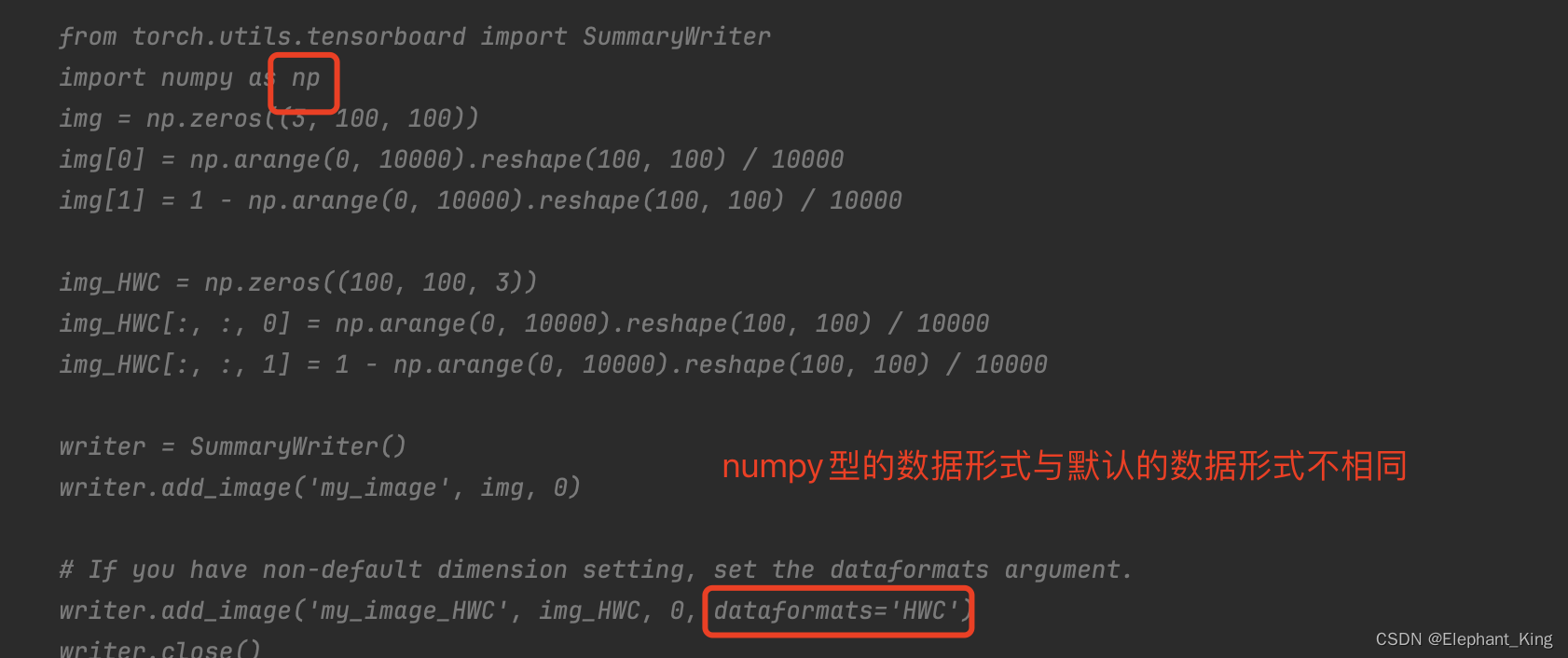

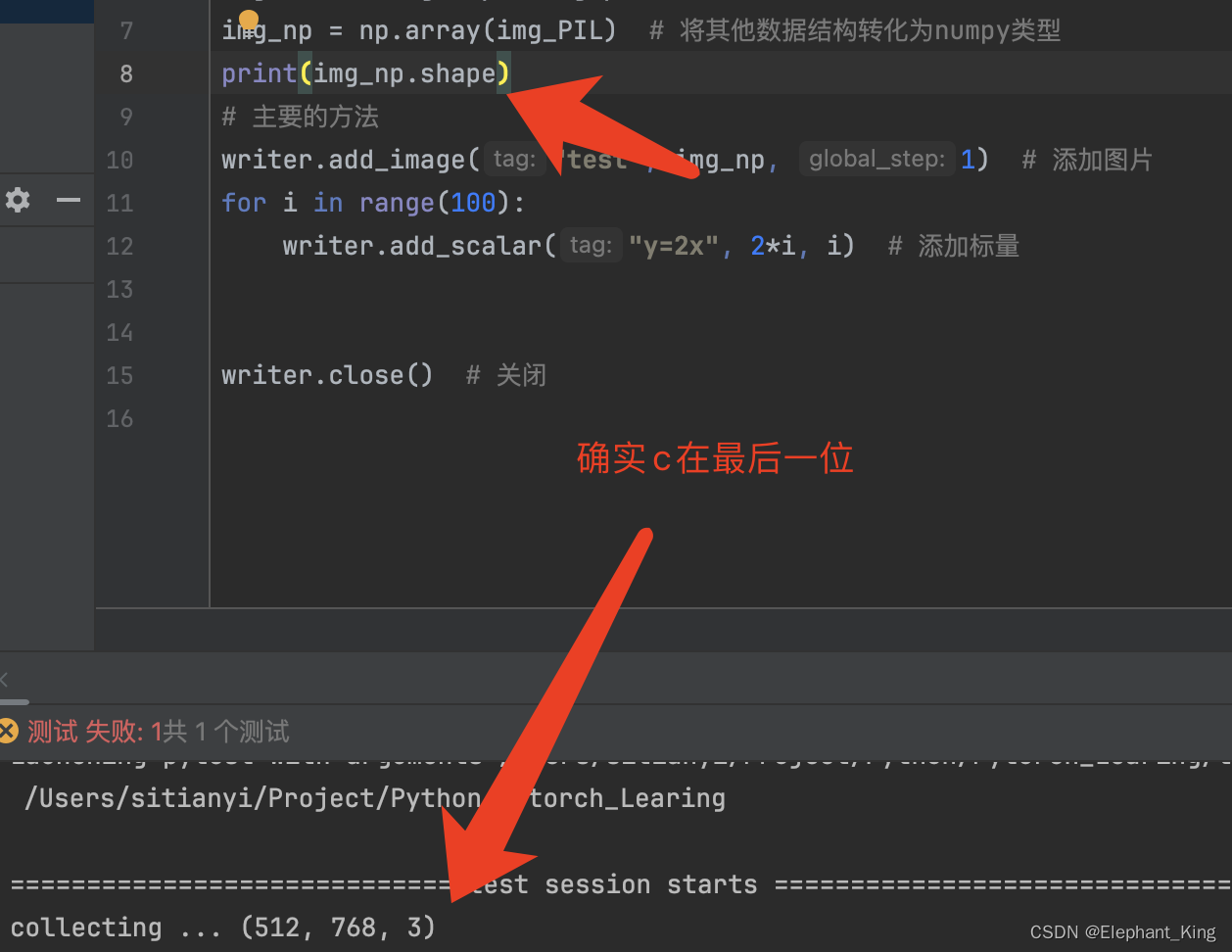

通过这种方式转化为numpy类型的数据与add_image方法默认的数据形式不相同，默认形式为CHW，而numpy类型时HWC
在这里插入图片描述

在这里插入图片描述

writer.add_image("test", img_np, 1, dataformats='HWC')  # 添加图片
# 最后需要指定格式

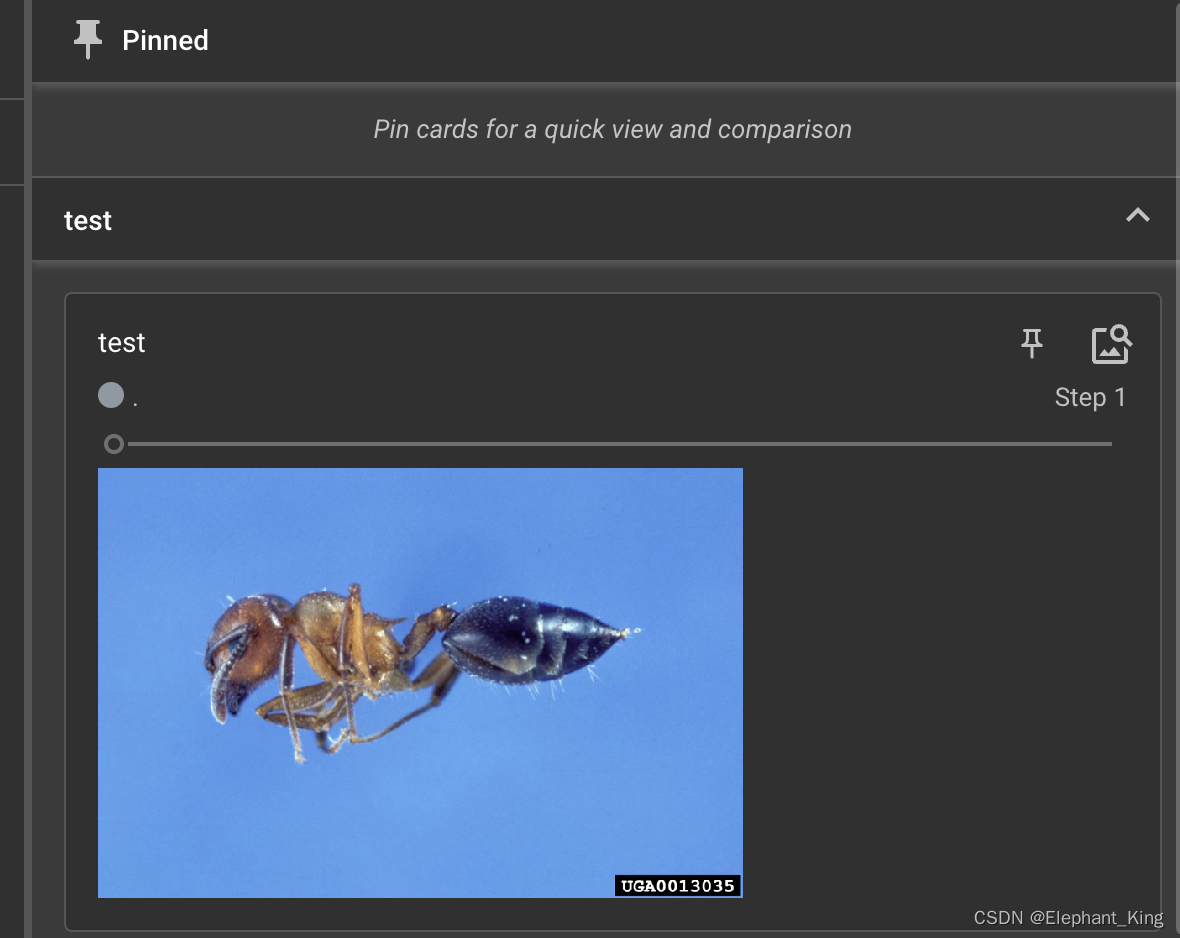

程序成功运行，通过终端输入指令

tensorboard --logdir=logs

成功运行
在这里插入图片描述
