工艺流程图怎么画？看完这篇文章就会了！

工艺流程图的绘制程序一般分四步：

• 第一，绘制主要设备；
• 第二，绘制管线；
• 第三，添加阀门、仪表、管件等，添加标注信息；
• 第四，核查图形正确性。

绘制成果如下图，题主可以用简易的抽象符号绘制（不用太担心抽象符号的问题，软件一般都会有“图形+文字”的说明），也可以用更加拟物化的立体图形展示。

制氮工艺流程图

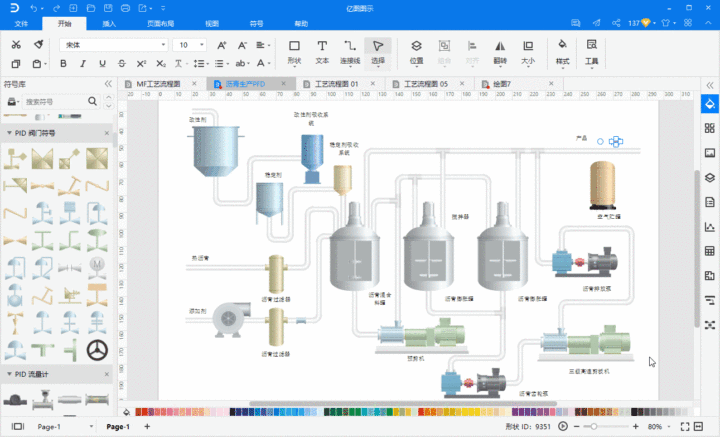

YSG型改性沥青生产工艺流程图


以上工艺流程图由亿图图示软件绘制而成，本站也有对应下载链接


安装成功后，接下来可以边看我的演示，边自己实操（以YSG型改性沥青生产工艺流程图为例）：

第一，打开亿图图示软件，选择“新建>专业领域绘图>工业工程>过程PID>新建空白画布”

小tips：PID (Piping & Instrument Diagram)，即工艺管道及仪表流程图

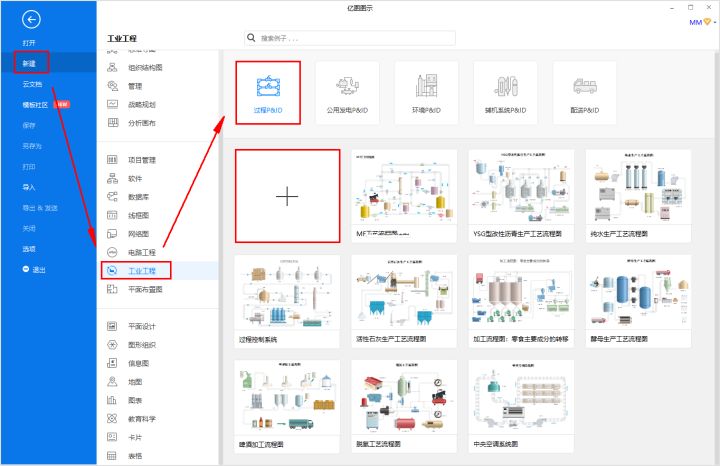

新建画布

第二，从左侧符号库选择合适的设备符号拖放到右侧画布，支持快速缩放；

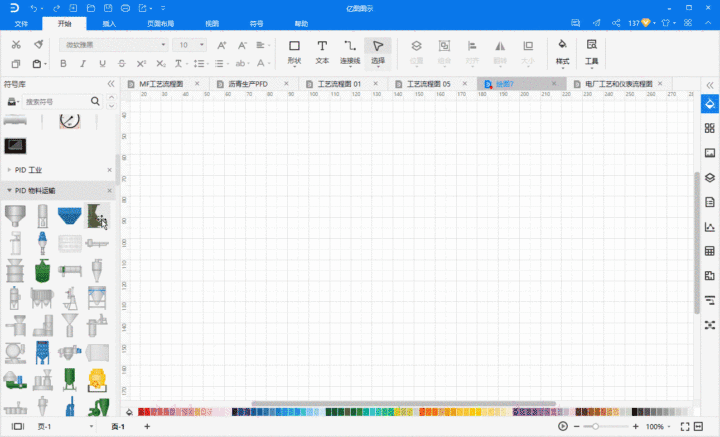

符号自由拖放

亿图图示内含庞大的符号库，单从工艺流程图符号类型来看，就包括线型符号和面型符号，并且可以细分为PID管道、PID阀门、PID流量计、PID工业、PID物料运输等图形。基本能满足大家的绘图需求，题主关心的仪器符号表示问题也能得到很好的解决。

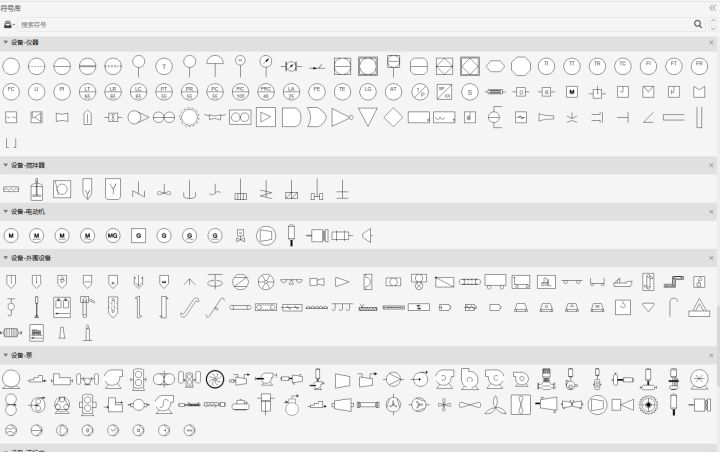

线型符号

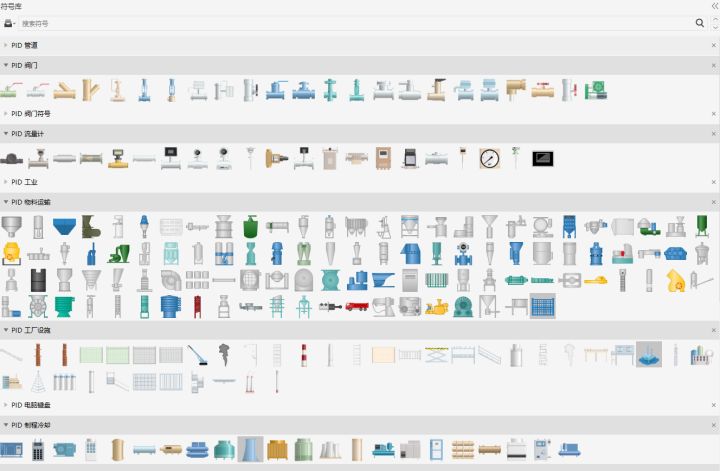

面型符号

第三，添加管线；

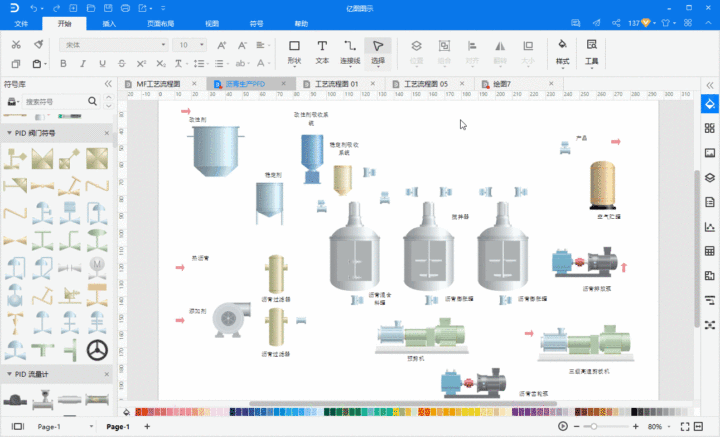

添加管线

第四，添加阀门、仪表、管件等，添加标注信息；



添加阀门，添加标注信息

最后，核查图形正确性。

5步就能绘制完成！不妨来感受下这种绘图速度
