day13、3 - 路由与路由器

一、路由概述

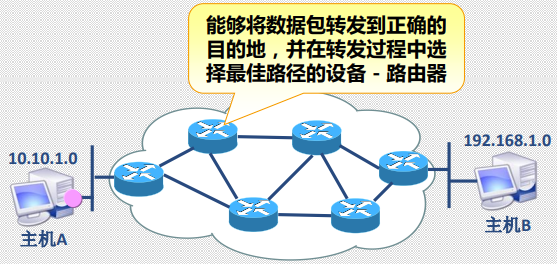

1.什么是路由

• 跨越从源主机到目标主机的一个互联网络来转发数据包的过程

• 通俗来讲就是：路由器为数据包选择转发路径的过程称为路由



2.具有路由功能的设备

• 路由器（主要学习）
• 三层交换机等

二、路由器概述

1.路由器与网段

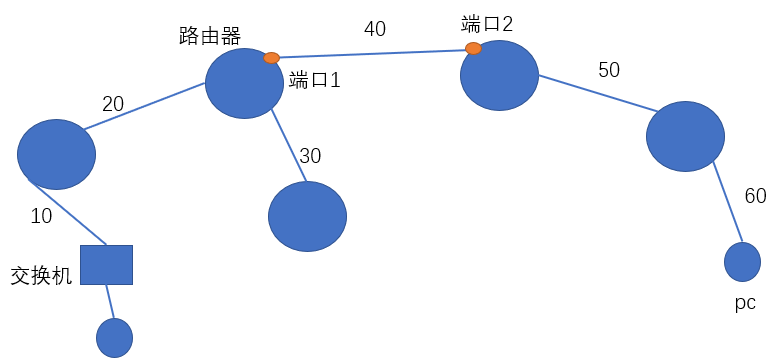

• 路由器连接两个不同的网段，两个路由器之间用网线相连这就是最简单的局域网，此时端口1和端口2处在同一个网段（IP是给网卡和接口配的，所以端口1的IP和端口2的IP都是40网段的）。交换机没有隔绝网段的功能，而路由器有



2.路由表

• 路由表是决定路由器如何转发路径的唯一依据

• 路由表中由一条条的路由条目构成

• 路由表的形成：

  • 直连网段----当①人工开启路由器的端口，并②配置了IP，就会自动在路由表中形成相邻网段的路由条目
  • 非直连网段----但是如果网段与该路由器不直接相连，那么就要手工配置路由条目；可以配置默认路由和静态路由

• 路由表中一般记录的都是网段，不会单个记录某个具体的IP

• 当路由器接收到一个帧不断解封装查看IP包头中目标IP，如果路由表中有对应的IP所在的网段路由条目，则转发；没有，则将帧丢弃。至于回不回复主机不可达的反馈信息给源IP主机，就看路由器有没有设置此功能

3.路由条目

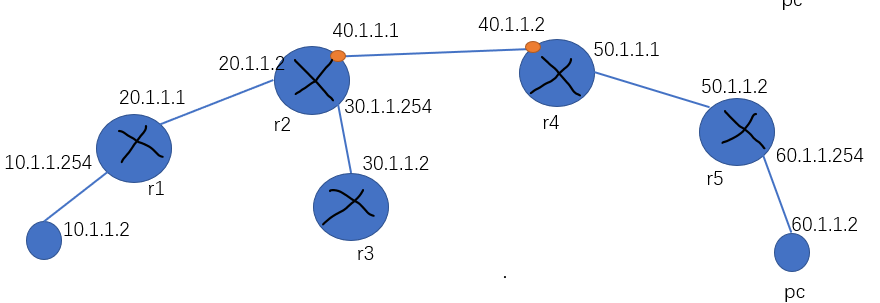

假设现在图中所有路由器的端口全部开启且配置了IP如图所示，网段的子网掩码为255.255.255.0，且端口命名规则为左1、右2，下3；上1、下2

1）直连路由

• 当人工开启路由器端口并给端口配置了IP，路由表中就自动形成了直连路由条目（C）

• 当直接相连的网线或者设备断开，直连路由条目会动态消失，等再次连接又会自动形成直连路由

• 当所有路由器的端口全部开启且配置IP，路由器r2的路由表会自动形成三条直连类型的路由条目

  C   20.1.1.0/24   F0/1     #C表示直连
  C   30.1.1.0/24   F0/3
  C   40.1.1.0/24   F0/2


2）静态路由

• 需要人工配置与该路由器不直接相连的网段路由条目，后面建议跟下一跳IP地址，（也可以跟该路由器的接口名）

• 给路由器r2人工配置非直接相连的静态路由条目（S）

  S   10.1.1.0/24   20.1.1.1   #S表示静态路由
  S   50.1.1.0/24   40.1.1.2   #非直连的网段可以写下一跳IP，即正确方向上的直接相连的路由器
  S   60.1.1.0/24   40.1.1.2


  可以看到两条静态路由下一跳IP重复了，即可以使用默认路由来一起表示

3）默认路由

• 特殊的静态路由，需要人工配置，将下一跳相同的静态路由条目用一条静态路由表示（S*）

• 只要有默认路由的路由器，永远不会出现将帧丢弃的情况，总会转发出去

• 给r2人工配置非直接相连的默认路由条目

  S*  0.0.0.0/0   40.1.1.2    #0.0.0.0/0表示任何网段，S*表示默认路由


4）浮动路由

• 对于处在关键节点的路由器，可以篇日志浮动路由，相当于一个后备路径

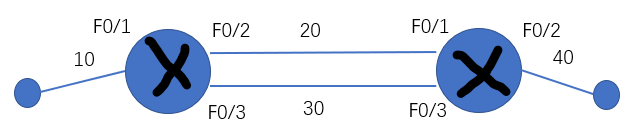

• 现在已经设置过一个网段的静态路由条目了，如果害怕此线路会断开，可以为此网段再添加一个浮动路由条目，网段一致，下一跳IP不同，下一跳IP设置为另一条路径，并设置管理距离值见路由条目优先级（优先级），比主条目的管理距离值大即可。



  #现在左边路由器的路由表中已经形成直连条目
  C  10.1.1.0/24  F0/1
  C  20.1.1.0/24  F0/2
  C  30.1.1.0/24  F0/3
  #现在要手工配置40网段的静态路由条目
  S  40.1.1.0/24  20.1.1.2
  #如果害怕坏了，再配置一条浮动条目备用转发40网段
  S  40.1.1.0/24  30.1.1.2(2)    #2表示浮动路由条目管理距离值为2，比静态路由条目的1大，所以优先级较低
  #只有当20网段的线路坏了，才会根据浮动路由条目转发


5）路由条目的优先级

• 直连路由 > 静态路由（浮动路由） > 默认路由
• 优先级跟路由条目类型的管理距离值有关系，优先级与管理距离值成反比：直连路由管理距离值为0；静态路由为1；默认路由为正无穷；浮动路由要自己设定，一般设置为比1大
• 故先找路由表中的直连路由，没找到再找静态路由，还没找到最后找默认路由

三、路由器配置命令

1.配置静态路由

conf t                               #先进入全局配置模式
ip route 目标网段 子网掩码 下一跳IP
#举例：
ip route 70.1.1.0 255.255.255.0 20.1.1.2

2.删除静态路由条目

conf t
no ip route 70.1.1.0 255.255.255.0    #不用加下一跳

3.配置默认路由

conf t
ip route 0.0.0.0  0.0.0.0 下一跳IP
#举例：
ip route 0.0.0.0  0.0.0.0 20.1.1.2

4.配置浮动路由

• 在静态或默认路由后加空格+数字（正整数），即设置管理距离值，举例见设置管理距离值

5.设置管理距离值（优先级）

• 在静态或默认路由后加空格+数字（正整数）

  ip route 10.1.1.1 255.255.255.0 20.1.1.2      #配置静态路由条目
  ip route 10.1.1.1 255.255.255.0 30.1.1.2 4    #浮动路由条目，上面条目的备用
  --------------------------------------------
  ip route 0.0.0.0 0.0.0.0 20.1.1.2     #配置默认路由
  ip route 0.0.0.0 0.0.0.0 30.1.1.1 2   #此路由条目表示上面默认路由的备用


6.查看路由表

• show ip route：先进入特权模式下en，也可以直接强制do

7.查看接口列表

• show ip int b
