滴水三期：day05.1-转移指令

一、JMP

• jmp指令的作用：修改EIP的值，且jmp执行时只有eip发生变化

  EIP是什么：EIP中的地址值就是CPU要读取指令的地址，但是jmp准确说没有跳转的作用，只是去修改EIP中的值，只有CPU才根据eip中的值去跳转，而且不是所有的指令都可以改EIP中的值，比如mov指令没法对EIP做修改

• 格式：

  jmp short 立即数   #简写：jmp 立即数
  jmp 寄存器


  如果转移的目标地址的范围在JMP指令所处地址的－128～+127字节范围之内，则会自动加上short，如果超过此范围再用short会报错

二、call

• 作用：修改EIP中的值，并且将call的下一跳指令的地址压入堆栈中！所以栈顶地址也会发生变化，即ESP会发生变化，此地址也称返回地址

• 格式：

  CALL 地址A/寄存器

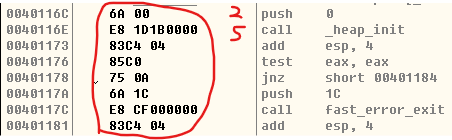

• 计算机是怎么知道下一跳指令的地址的：根据硬编码知识，不同的指令用编码表示有不同的字节，见下图。那么比如现在call指令的地址为0040116E，则在call执行之前，计算机就通过call的地址+call指令的硬编码长度5，把下一跳的地址算出来，并且将返回地址入栈

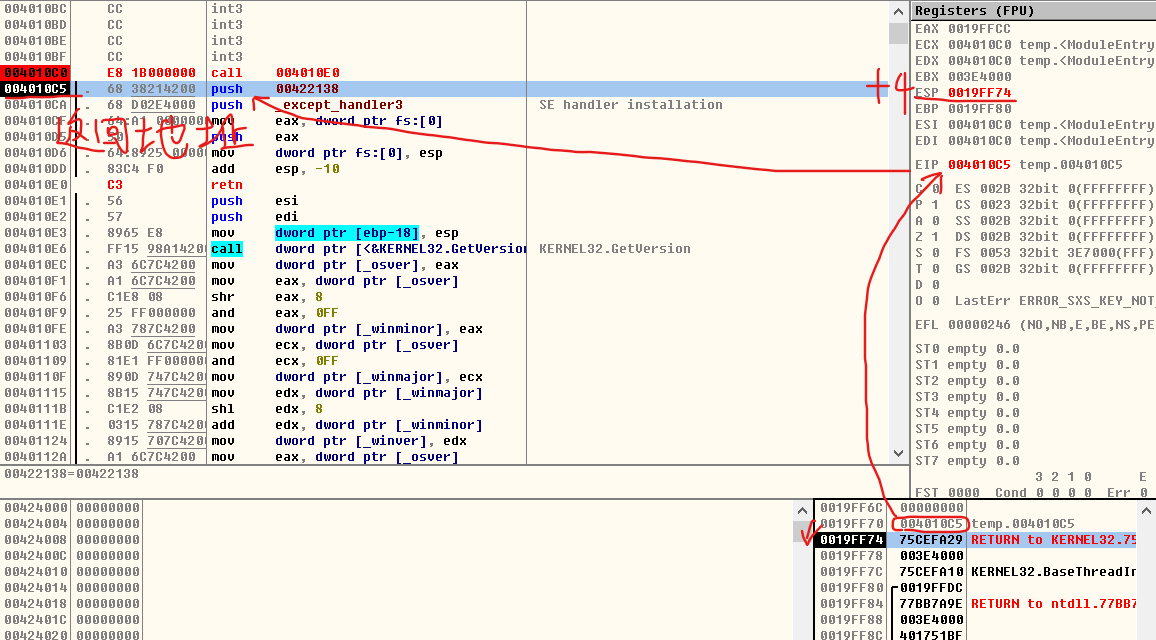

三、RETN

• 作用：修改EIP中的值，将栈顶地址中存的值—即返回地址出栈，并赋给EIP。因为要出栈，所以esp的值会+4，即栈顶指针下移

  类似于指令

  pop eip     #将现在栈顶中的值出栈赋给eip，CPU根据eip中的返回地址值跳转到原来call函数的下面


• 一般RET和CALL指令时成对出现的

四、CMP

• 作用：只改变标志寄存器，不会修改任何一个操作数

• 原理：执行从目的操作数中减去源操作数的隐含减法操作（SUB），但是不对任何一个操作数做修改！只是根据相减的结果来改变零标志位的,当两个操作数相等的时候,零标志位置1

• 格式：

  CMP EAX,ECX
  CMP AX,WORD PTR DS:[405000]   #可以将内存中的值与寄存器作比较，但是数据宽度必须一致
  CMP EAX,DWORD PTR DS:[405000]


• 通过CMP执行后的标志寄存器来判断两个操作数的大小

  • 如果比较的是两个无符号数，则零标志位ZF和进位标志位CF表示的两个操作数之间的关系

    CMP结果	ZF	CF
    目的操作数 < 源操作数	0	1
    目的操作数 > 源操作数	0	0
    目的操作数 = 源操作数	1	0

  • 如果比较的是两个有符号数，则符号标志位、零标志位和溢出标志位表示的两个操作数之间的关系

    CMP结果	标志位
    目的操作数 < 源操作数	SF ≠ OF
    目的操作数 > 源操作数	SF=OF
    目的操作数 = 源操作数	ZF=1

  一般ZF位和SF位比较重要

五、TEST

• 作用：该指令在一定程序上和CMP指令类似，两个数值进行与AND操作，结果不保存，但是会改变相应标志位

• 格式：

  TEST  R/M,R/M/IMM   #同样前面不能同时为操作数


• 常见用法：一般用来判断某寄存器值是否为0（一般看ZF标志寄存器判断）

  test eax,eax        #用来判断eax寄存器中值是否为0，如果为0，则最后ZF标志寄存器置为1


  因为实际上就是做与运算：eax and eax，如果eax中的值为0x00000000，则and运算结果还是全0，所以zf置为1；但是如果eax中的值某一位不为0，则结果就不为0

六、JCC指令

1.JE、JZ

• JE：jmp equal；JZ：jmp zero（je和jz作用差不多）

• 作用：也是用来跳转的，但是是有条件的跳转，不像jmp是无条件的跳转

• 如何跳转：根据标志寄存器ZF位来判断是否跳转，如果执行此指令时的ZF零标志位为1，则跳转；否则不跳转继续执行后面的指令。简单来说就是结果相等就跳转

  虽然一般je或者jz指令上面都会有比较相关的语句，因为cmp和je一般都和c语言的ifelse语句有关系，所以其实就是做一个比较，然后决定是否跳转到哪里执行

• 格式：

  cmp eax,ecx      #cmp会改变标志寄存器，当eax与ecx值一样，则ZF位为1
  je 0x0019aaef    #看此时标志寄存器ZF，如果为1则跳转到0x0019aaef这个地址执行；否则不跳转，继续往下执行


2.JNE、JNZ

• JNE：jmp if not equal；JNZ：jmp if not zero
• 作用：有条件的跳转，根据标志寄存器ZF位来决定是否跳转，如果ZF标志位为0，则跳转；否则不跳转。简单来说就是结果不相等就跳转

3.JS

• JS：jmp if sign

• 作用：如果标志寄存器SF位为1，则跳转；否则不跳。即结果为负数则跳转

4.JNS

• JNS：jmp if not sign
• 作用：如果SF位为0，则跳转；否则不跳。即结果为非负则跳转

5.JP、JPE

• JP：jmp if parity；JPE：jpm if parity even

• 作用：结果低8位中1的个数为偶数则跳转，即PF=1跳转

6.JNP、JPO

• JNP：jmp if not parity；JPO：jump when parity flag is odd

• 作用：结果低8位中1的个数为奇数则跳转，即PF=0跳转

7.JO

• JO：jmp if overflow
• 作用：结果溢出了则跳转，即OF=1跳转

8.JNO

• 作用：结果没有溢出则跳转，即OF=0跳转

---

9.JB、JNAE

• JB：jmp if below；JNAE：jmp if not above or equal
• 作用：JB指令前面的cmp等比较指令中前面的数跟后面的数比较小于则跳转 (无符号数)，即CF=1跳转

10.JNB、 JAE

• JNB：jmp if not below；JAE：jmp if above or equal
• 作用：大于等于则跳转 (无符号数)，即CF=0跳转

11.JBE、JNA

• JBE：jmp if below or equal；JNA：jmp if not above

• 作用：小于等于则跳转（无符号数），即CF=1或者ZF=1跳转

  为什么JNB没有ZF=1条件？因为大于等于时，只需要根据CF就可以判断；但是JBE，如果小于出现借位的情况，此时CF=1，但是如果等于，则CF=0但是ZF=1，所以JBE，CF=1成立时跳转，CF=0时也不要着急，再看ZF，如果=1也可以跳转

12.JNBE、 JA

• JNBE：jmp if not below or equal；JA：jmp if not above

• 作用：大于则跳转(无符号数)，即CF=0并且ZF=0跳转

  因为大于就表示小于等于，所以要CF=0和ZF=0同时满足

---

13.JL、JNGE

• JL：jmp if less；JNGE：jmp if not greater or equal

• 作用：小于则跳转（有符号数），即SF ≠ OF跳转（注意这里的小于是指我们平时所说的有符号的数的大小，比如3小于5，-3小于-1，-3小于5等，就是我们平时写代码时if判断里面写的数，不是看计算机中存的二进制数大小哦！！！）

  为什么SF ≠ OF？

  1. 如果比较的是两个正数，cmp比较会隐含一个sub操作，因为被减数小于减数，那么最后结果必定在左半球（即80到ff），则SF=1。再判断OF位：因为计算机会把减法当做加一个负数来处理，所以此时相当于一个正数加一个负数，则OF位永远为0，此时SF≠OF
  2. 如果比较的是两个负数，因为被减数要小于减数（90000000-a0000000），它们相减结果一定在左半球（即80到ff），所以SF为1；但是同样负数减负数相当于一个负数加一个正数，则OF永远为0
  3. 如果比较的是一个负数一个正数，因为要满足小于，所以只能是负数减正数，即cmp 负数,正数，那么相当于两个负数相加，则OF位可能溢出也可能不溢出：当溢出时，OF=1，此时结果应该在右半球（0-7f），则SF=0；当没有溢出时，OF=0，此时结果应该在右半球（80-ff），则SF=1

  综上所述，有符号数的小于跳转条件其实就是SF≠OF



14.JNL、JGE

• JNL：jmp if not less；JGE：jmp if greater or equal

• 作用：大于等于则跳转 (有符号数)，即SF=OF跳转

  为什么SF=OF？

  1. 如果比较的是两个正数，cmp比较会隐含做一个sub操作，因为被减数大于等于减数，所以结果一定在右半球（0-7f），SF=0。而同理，正数减正数计算机会处理为正数加负数，永远不会溢出，则OF=0
  2. 如果比较的是两个负数，被减数大于等于减数（左半球任意取两个数），结果总是在右半球（0-7f），SF=0，且永远不会溢出，则OF=0
  3. 如果比较的是一个正数一个负数，被减数大于等于减数，则一定是正数减负数，相当于两个正数相加，则可能溢出可能不溢出：如果溢出，OF=1，结果一定在左半球，则SF=1；若干不溢出，OF=0，即如果一定在右半球，则SF=0

  综上所述：SF=OF等价于大于等于（有符号数）

15.JLE、 JNG

• JLE：jmp if less or equal；JNG：jmp if not greater
• 作用：小于等于则跳转（有符号数），即SF≠OF或者ZF=1（在小于的基础上加一个等于即可）

16.JNLE、JG

• JNLE：jmp if not less or equal；JG：jmp if greater

• 作用：大于则跳转（有符号数），即SF=OF并且ZF=0

七、有无符号的区别

• 假如现在：

  eax=0xffff0000;ecx=0x7ffffffff
  cmp eax,ecx     #此时执行完后，当成无符号：CF=0，ZF=0，SF=0；当成有符号：OF=1

  如果当成无符号的数，那么JA 0x00401139应该跳转，
  ①使用JA的文字条件判断：大于则跳转，eax确实比ecx大，所以跳转
  ②使用JA的条件判断：CF=0 and ZF=0，因为eax-ecx结果不等于0，且最高位没有发生借位，所以跳转

  如果当成有符号的数，那么JG 0x00401129不跳转，
  ①使用JG文字条件判断：大于则跳转（有符号数）,因为当成有符号数，所以ecx表示正数，eax表示负数。而eax-ecx是负数减正数，不满足大于的情况，所以不跳转
  ②使用JG的条件判断：SF=OF and ZF=0，因为发生了溢出，所以OF=1，且结果不等于0，即ZF=0，所以不跳转




八、作业

1. CALL执行时堆栈有什么变化？EIP有变化吗？

   • 有变化，堆栈的栈顶地址-4，并且将call指令下一条指令的地址压栈；EIP的值为call函数后面跟的地址



2. RET执行时堆栈有什么变化？EIP有变化吗？

   • 有变化，栈顶中的值出栈，将值赋给EIP，堆栈的栈顶地址+4



3. 使用汇编指令修改标志寄存器中的某个位的值，实现JCC的十六种跳转

   要通过汇编指令的执行去影响标志位，能用CMP和TEST实现的优先考虑.

   • cmp影响cf位

     mov eax,0x77777777
     mov ecx,0x88888888


   • cmp影响pf位

     mov eax,0x1
     cmp eax,eax  #结果为0


   • cmp影响af位

     mov eax,0x2222
     mov ecx,0x3333
     cmp eax,ecx


   • TEST影响zf位

     mov eax,0
     TEST eax,eax


   • CMP影响SF位

     mov eax,0xffffffff
     mov ecx,0x81111111
     cmp eax,ecx


   • cmp影响OF位

     mov eax,0xc0000000
     mov ecx,0x50000000
     cmp eax,ecx


   ---

   • JE跳转（ZF=1）

     mov eax,0
     test eax,eax
     je 0x4010cf


   • JNE跳转（ZF=0）

     mov eax,0x1
     mov ecx,0x2
     cmp eax,ecx
     jne 0x4010e2


   • JS跳转（SF=1）

     mov eax,0xffffffff
     mov ecx,0x11111111
     cmp eax,ecx
     js 0x4010f1


   • JNS跳转（SF=0）

     mov eax,0x2
     mov ecx,0x1
     cmp eax,ecx
     jns 0x401109


   • JP跳转（PF=1）

     mov eax,0x4
     mov ecx,0x1
     cmp eax,ecx
     jp 0x40111e


   • JNP跳转（PF=0）

     mov eax,0x4
     mov ecx,0x2
     cmp eax,ecx
     jnp 0x40112f


   • JO跳转（OF=1）

     mov eax,0xaaaaaaaa
     mov ecx,0x55555555
     cmp eax,ecx
     jo 0x401143


   • JNO跳转（OF=0）

     mov eax,0xffffffff
     mov ecx,0x11111111
     cmp eax,ecx
     jno 0x401154


   • JB跳转（CF=1）

     mov eax,0x10000000
     mov ecx,0x20000000
     cmp eax,ecx
     jb 0x40116B


   • JNB跳转（CF=0）

     mov eax,0
     test eax,eax
     jnb 0x40118a


   • JBE跳转（CF=1 or ZF = 1）

     mov eax,0x11111111
     mov ecx,0x22222222
     cmp eax,ecx
     jbe 0x4011b3


     mov eax,0
     test eax,eax
     jbe 0x4011c2


   • JA跳转（CF=0 and ZF=0）

     mov eax,0x20000000
     mov ecx,0x10000000
     cmp eax,ecx
     JA 0x4011D3


   • JL跳转（OF≠SF）

     mov eax,0xaaaaaaaa
     mov ecx,0x11111111
     cmp eax,ecx
     jl 0x4011ea


     记忆的话直接记住jmp if less，有符号数前操作数小于后操作数即可成立，两个正数就是小的在前，大的在后；两个负数就是小的在前（按照左半球的负数的排列，其实二进制值小的，表示的负数也是小的，以为ff总是最大的那个负整数-1，比它小的负数二进制表示出来也比它小）；一个负数一个正数，则负数在前，正数在后即可。OF≠SF也是这么推出来的

   • JGE跳转（OF=SF）

     mov eax,0x11111111
     mov ecx,0xaaaaaaaa
     cmp eax,ecx
     jnl 0x4011f9


     OF=SF怎么想到的：因为无非就三种情况，正数减正数因为前大后小，则OF=0且SF=0；负数减负数因为前大后小，则OF=0且SF=0；正数减负数（因为前大后小），则溢出的时候，此时SF也=1，不溢出的时候，此时SF也等于0。所有情况中OF都等于SF

   • JLE跳转（OF≠SF or ZF=1）

     mov eax,0xaaaaaaaa
     mov ecx,0x11111111
     cmp eax,ecx
     jle 0x40120a


     mov eax,0
     test eax,eax
     jle 0x40121b


   • JG跳转（OF=SF and ZF=0）

     mov eax,0x11111111
     mov eax,0xaaaaaaaa
     cmp eax,ecx
     jg 0x40122a


九、记忆技巧

虽然可以推出来这些有条件的跳转指令（JCC）的跳转条件是什么，但是如果逆向的时候还要现推就很费时间

• 先根据这些JCC的指令的缩写退出它的英文全称，就可以知道它满足什么条件才会跳转，比如JNL就是jmp if not less，表示如果上面一条cmp指令的前操作数不小于后操作数，即前操作数大于等于后操作数，则跳转。这个其实是推c语言if等判断语句，就是可以推出来c语言究竟在比较什么，但是如果我们想直接改变这些JCC指令的跳转与否，本质上是修改标志寄存器的某些关键位，通过直接修改这条JCC指令相关的标志寄存器某位来达到是否让它跳转的效果
• 所以此时我们就要记忆每一个JCC指令是哪些标志寄存器位影响的：前面几个JCC指令都好记，比较复杂的是后面四个有符号的JCC指令
  • JL和JGE，一个小于，一个大于等于，刚好加起来是全集，所以这两个一起记：JL的跳转条件是OF≠SF，那么JGE的跳转条件就是OF=SF
  • 接着因为JL记住了，所以JLE就记住了：加一个或等于0的条件即可，所以为OF≠SF or ZF=1
  • 接着因为JGE记住了，所以JG就记住了：加一个不等于0的条件即可，所以为OF=SF and ZF=0
