本文详细介绍了使用STC89C52芯片的51单片机进行8*8共阳极点阵屏编程的过程。从单个点的显示到“生日快乐！”字符的动态显示，通过具体的C代码示例，讲解了点阵屏数据发送原理及动态显示技巧。

用 C 学习51单片机过程与自我拓展——记录（STC89C52芯片）

前言——其实51并不太难，多看多写代码，多调试，就一定会有所感悟。
所以我在此留下一些代码以供自己重复记忆，也希望能够帮到你！

今天又找到一些时间来更新，废话不多说，来🙂☞

三、8*8共阳极点阵屏

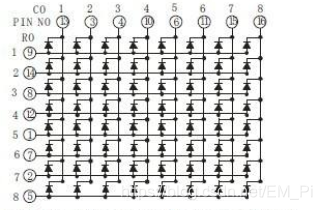

原理图：共阳极点阵屏

(1)点阵屏一个点（第一个点）

程序总结：
1、发送一个点只是帮助理解点阵屏发送数据的原理，实际上并不需要自己一个一点的找数据，可用取模软件直接给我们数据
2、记住传送点阵屏数据的方法

#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
sbit DIO = P3^4; //数据输入IO口
sbit SCLK = P3^5;// 移位寄存器时钟
sbit RCLK = P3^6;//输出锁存器时钟

//row 0x80 ,cov 0xfe
void main ()
{
	uchar i,dat;
	 	dat = 0xfe;
	for(i=0;i<8;i++)
	{
		SCLK = 0;
		RCLK = 0;
		if(dat & 0x01)//dat的最低位为1时就输出1
			DIO = 1;
		else
			DIO = 0;
		SCLK = 1;//拉高发送数据
		dat >>= 1;//数据左移
		SCLK = 0;//恢复（为下一次发送做准备）
	}
	dat = 0x80;
	for(i=0;i<8;i++)
	{
		SCLK = 0;
		RCLK = 0;
		if(dat & 0x01)//dat的最低位为1时就输出1
			DIO = 1;
		else
			DIO = 0;
		SCLK = 1;
		dat >>= 1;
		SCLK = 0;
	}
	RCLK = 1;
	while(1);

}

（2）显示字（ “生日快乐！”）

程序总结：
1、记住发送数据的函数用法
2、显示多个点的原理同数码管的动态显示差不多，都是程序快速运行的结果

#include <reg52.h>
#include <intrins.h>
sbit DIO = P3^4;
sbit SCLK = P3^5;
sbit RCLK = P3^6;
unsigned char code tabel[5][8] ={
0xFF,0x80,0xF7,0xC1,0x77,0x81,0xD7,0xEF,//生
0xFF,0xC3,0xDB,0xDB,0xC3,0xDB,0xC3,0xFF,//日
0xDE,0xAD,0xB3,0x80,0x35,0xA1,0x97,0xBF,//快
0xFF,0xE7,0xD5,0xF7,0xC1,0xD7,0xC3,0xFF,//乐
0xFF,0xE7,0xFF,0xE7,0xE7,0xE7,0xE7,0xFF,//!
};

void S_byte (unsigned char dat)	//发送字节函数（一个字节）
{
	unsigned char i;
	SCLK = 0;
	RCLK = 0;
	for(i=0 ;i<8; i++)
	{
		if(dat & 0x01)//若dat最后一位是1则发送1
			DIO = 1;
		else
			DIO = 0;
		dat >>= 1;
		SCLK = 1;
		SCLK = 0;
	}
}

void main ()
{
	unsigned char i,j,ROW;
	int k;
	while(1)//循环显示
	{
		for(i=0;i<5;i++)//【5】【8】，对应其中【5】
		{
			for(k=0;k<1000;k++)//增加循环次数，使程序不用运行过快
			{
				ROW = 0x80;	//行选的初值
				for(j=0;j<8;j++)
				{
					S_byte(tabel[i][j]);//先发送列选值
					S_byte(ROW);//再发送行选值
					RCLK = 1;	//拉高输出锁存器(发送数据)
					RCLK = 0;  //拉低输出锁存器
					ROW =_cror_(ROW,1);//发送下一行的数据
			    }
			 }
	 	 }
	 }
}
