C++元编程——CNN实现

腾昵猫

已于 2022-11-18 19:11:18 修改

阅读量932

点赞数

分类专栏：元编程学习实践文章标签： cnn c++ 深度学习

于 2022-11-18 09:17:35 首次发布

本文链接：https://blog.youkuaiyun.com/Dr_Jack/article/details/127915268

版权

本文介绍了C++元编程在实现CNN方面的应用，探讨了元编程的特点和缺点，如编译期语言的静态特性适合固定算法的加速实现，但不适合动态数据处理。详细阐述了CNN的结构和算法实现，包括卷积层、池化层和全连接层的反向传播。通过实例展示了训练过程，指出虽然C++元编程可用于构建复杂的CNN，但编译时间长和GPU并行计算的局限使其更多地局限于学习和理解。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

卷积层实现convolution_layer.hpp

池化层实现pool_layer.hpp

矩阵计算实现，mat.hpp

基础函数的实现base_function.hpp

总结

C++元编程的特点

使用C++元编程也有半个月了，先写一下感想。如果把C比作手枪，C++是步枪，那么C++元编程应该就是机关枪了。C++元编程有很多好处，比如自动的类型推演、编译器错误检查。其核心就是，这是一种编译期的语言。在编译期能对一些流程进行控制，就犹如你让电脑帮你写一些刻板的代码一样。那么它的缺点也很明显，就是这个语言它不够运行态，对于运行期需要动态处理的数据是无法实现的。正因为这个特点，C++元编程适合进行神经网络方面的编程，因为神经网络的结构和处理流程在编译器已经确定了，不会进行更改。

C++元编程的缺点

如果说编译期语言的局限性是设计特点，那么C++模板语言的流程控制过于复杂以及现代编译器弱小缓慢的编译能力则极大的限制了C++元编程的普及。我的卷积层设计成128*128需要编译的时间就是以小时计数的了，这注定这门语言不能用于机器学习算法的试验，只能用于对已经固定算法的加速实现。况且在GPU并行计算的情况下，这种CPU计算的方法注定只能是实验室里的学习用途。

CNN的实现

CNN是卷积神经网络的简称，它是由卷积-池化层（卷积包含了后面的ReLU层）的重复，加上全连接层实现的。卷积-池化层用于压缩数据的特征，全连接层用于对特征的模式进行判断。其中设计的具体算法包括卷积层误差的反向传播、池化层误差的反向传播以及模式判别层的训练方法。

下面开始展示的是我具体的实现。首先还是先展示我的试验代码：

#include "bp.hpp"
#include "cnn.hpp"

template<int input_type>
struct bp_fc_layer
{
    /* 因为是模拟结果，而不是判别，所以用的sigmoid，判别时候用softmax。 */
	using type = bp<1, nadam, sigmoid, XavierGaussian, input_type, 3>;
};

int main(int argc, char** argv)
{
	using cnn_type = cnn<
		bp_fc_layer,						// 输出层用选用bp，层级是2层，3节点输出
		128, 128,							// 网络输入是128*128的数据
		8, 8, 2, 2, 2, 2,                   // 第一卷积池化层8*8核2*2步长，池化单位是2*2单元
		6, 6, 2, 2, 2, 2,                   // 第一卷积池化层6*6核2*2步长，池化单位是2*2单元
		4, 4, 2, 2, 2, 2,					// 卷积池化层，卷积为4*4核2,2步长，池化单位是2*2
		2, 2, 1, 1							// 卷积输出，卷积为2*2核2,2步长
	>;
	cnn_type::print_type();                 // 打印网络结构
	cnn_type cn;
	cnn_type::input_type mt_input;
	weight_initilizer<class def>::cal(mt_input, 0, 1);
	cnn_type::ret_type mt_expected;
	weight_initilizer<def>::cal(mt_expected, 0., 1.);
	mt_expected.print();
	for (int i = 0; ; ++i)
	{
		auto out = cn.forward(mt_input);
		cn.backward(mt_expected);
		if ((i+1) % 1000 == 0)
		{
			mt_expected.print();
			(cn.forward(mt_input)).print();
			_getch();
		}
	}
    return 0;
}

就是定义一个3个输出节点，输入是8*8矩阵，卷积池化层为卷积核2*2步长2*2、池化模板为2*2最后输出再进行一个2*2核1*1步长的卷积运算，最后用一个bp神经网络作为模式判别全连接层的神经网络。训练数据是随机的0-1间的数值矩阵，输入也是0-1间随机数值的矩阵。最后结果如下：

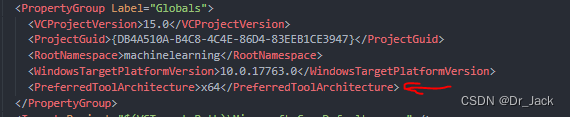

两三千次计算的效果就已经比较好了，到达万次训练结果就是精准匹配了。可见这个网络是具备学习能力的。理论上只要你内存足够大，编译时间足够长，可以编译出各种层数的CNN。但是一定要记得使用VS2017的时候在工程文件vcxproj中加上64位编译器标志（否则默认使用32位编译器会导致编译器内存不够用的问题），如下所示：

CNN算法实现cnn.hpp

#ifndef _CNN_HPP_
#define _CNN_HPP_

#include "convolution_layer.hpp"
#include "pool_layer.hpp"
#include "bp.hpp"

template<int conv_row, int conv_col, int conv_tpl_row, int conv_tpl_col, int conv_step_row, int conv_step_col, int pool_tpl_row, int pool_tpl_col, typename val_t = double>
struct conv_pool_layer
{
	using input_type = mat<conv_row, conv_col, val_t >;
	using conv_type = conv_layer<conv_row, conv_col, conv_tpl_row, conv_tpl_col, conv_step_row, conv_step_col, nadam, ReLu, HeGaussian, val_t>;
	using pool_input_type = typename conv_type::ret_type;
	using pool_type = pool_layer<pool_layer_max, pool_input_type::r, pool_input_type::c, pool_tpl_row, pool_tpl_col, val_t>;
	using ret_type = typename pool_type::ret_type;

	conv_type conv;
	pool_type pool;

	ret_type forward(const input_type& mt_input)
	{
		return pool.forward(conv.forward(mt_input));
	}

	input_type backward(const ret_type& mt_delta)
	{
		return conv.backward(pool.backward(mt_delta));
	}

	static void print_type()
	{
		conv_type::print_type();
		pool_type::print_type();
	}
};

template<int conv_row, int conv_col, typename val_t = double>
struct conv_pool_container
{
	template<int conv_tpl_row, int conv_tpl_col, int conv_step_row, int conv_step_col
		, int pool_tpl_row, int pool_tpl_col, int... rest>
		struct layers
	{

		using conv_pool_type = conv_pool_layer<conv_row, conv_col, conv_tpl_row, conv_tpl_col, conv_step_row, conv_step_col, pool_tpl_row, pool_tpl_col, val_t>;
		using next_type = typename conv_pool_container< conv_pool_type::ret_type::r, conv_pool_type::ret_type::c, val_t>::template layers<rest...>;
		using ret_type = typename next_type::ret_type;
		using input_type = typename conv_pool_type::input_type;

		conv_pool_type	layer;
		next_type		next;

		ret_type forward(const input_type& mt_input)
		{
			return next.forward(layer.forward(mt_input));
		}

		input_type backward(const ret_type& mt_delta)
		{
			return layer.backward(next.backward(mt_delta));
		}

		static void print_type()
		{
			conv_pool_type::print_type();
			next_type::print_type();
		}

	};
	template<int conv_tpl_row, int conv_tpl_col, int conv_step_row, int conv_step_col, int pool_tpl_row, int pool_tpl_col
		, int i1, int i2, int i3, int i4>
		struct layers<conv_tpl_row, conv_tpl_col, conv_step_row, conv_step_col, pool_tpl_row, pool_tpl_col
		, i1, i2, i3, i4>
	{
		using conv_pool_type = conv_pool_layer<conv_row, conv_col, conv_tpl_row, conv_tpl_col, conv_step_row, conv_step_col, pool_tpl_row, pool_tpl_col, val_t>;
		using next_type = conv_layer<conv_pool_type::ret_type::r, conv_pool_type::ret_type::c, i1, i2, i3, i4,
			nadam, ReLu, HeGaussian, val_t> ;
		using ret_type = typename next_type::ret_type;
		using input_type = typename conv_pool_type::input_type;

		conv_pool_type	layer;
		next_type		next;

		ret_type forward(const input_type& mt_input)
		{
			return next.forward(layer.forward(mt_input));
		}

		input_type backward(const ret_type& mt_delta)
		{
			return layer.backward(next.backward(mt_delta));
		}

		static void print_type()
		{
			conv_pool_type::print_type();
			next_type::print_type();
		}
	};
};

/* 输入值必须是1 + 2 + 6*n + 4
	第一个是bp判别层的输出个数
	，接下来两个是输入的矩阵配置
	，接下来是卷积层核（2个），步长（2个），池化层核（2个）
	，最后4个是最后一层卷积的，卷积层核（2个），步长（2个）
*/
template<template<int> class fc_tpl, int input_row, int input_col, int...rest>
struct cnn
{
	using input_type = mat<input_row, input_col, double>;
	using conv_pool_type = typename conv_pool_container<input_row, input_col>::template layers<rest...>;
	using fc_type = typename fc_tpl<conv_pool_type::ret_type::r * conv_pool_type::ret_type::c * 2>::type;
	using ret_type = typename fc_type::ret_type;

	conv_pool_type cp1, cp2;
	fc_type b;

	ret_type forward(const input_type& mt)
	{
		auto bp_input = stretch_one_col(cp1.forward(mt), cp2.forward(mt));
		return b.forward(bp_input);
	}

	void backward(const ret_type& mt_expected)
	{
		auto bp_out = b.backward(mt_expected);
		typename conv_pool_type::ret_type omt1, omt2;
		split_one_mat(bp_out, omt1, omt2);
		cp1.backward(omt1);
		cp2.backward(omt2);
	}

	static void print_type()
	{
		conv_pool_type::print_type();
	}
};



#endif

BP神经网络实现bp.hpp

#ifndef _BP_HPP_
#define _BP_HPP_

#include <initializer_list>
#include <iomanip>

#include "mat.hpp"
#include "base_function.hpp"
#include "base_logic.hpp"
#include "update_methods.hpp"
#include "weight_initilizer.hpp"

template<int batch_size, template<typename> class update_method_templ, template<typename> class activate_func, typename init_name_t, int i1, int i2, int...is>
struct bp
{
	mat<i2, i1> mt_weight;
	mat<i1, batch_size> mt_in;
	mat<i2, batch_size> mt_b;
	using next_net_t = bp<batch_size, update_method_templ, activate_func, init_name_t, i2, is...>;
	next_net_t net_next;
	update_method_templ<mat<i2, i1>> ad;
	update_method_templ<mat<i2, batch_size>> adb;
	activate_func<mat<i2, batch_size>>	act_func;

	using input_type = mat<i1, batch_size>;									// 输入类型
	using ret_type = typename next_net_t::ret_type;					// 网络返回类型
	static constexpr int out_dim = next_net_t::out_dim;

	bp():net_next(), mt_weight(), ad(), adb()
	{
		weight_initilizer<init_name_t>::cal(mt_weight);
	}

	inline auto forward(const mat<i1, batch_size>& mt_input)
	{
		mt_in = mt_input;
		return net_next.forward(act_func.forward(dot(mt_weight, mt_input) + mt_b));
	}

	inline auto update(const mat<i2, batch_size>& mt_delta)
	{
		/*更新权值矩阵*/
		auto mt_desig_origin = act_func.backward();
		auto mt_desig = mt_desig_origin * mt_delta;							// 回传误差与sigmoid导数相乘的值
		auto mt_update = dot(mt_desig, mt_in.t());							// 计
