基于51单片机的函数/波形信号发生器

1.本设计基于STC89C51/52（与AT89S51/52、AT89C51/52通用，可任选）单片机

2.LCD1602液晶显示波形种类和频率值（10-100HZ）。

3.按键设置波形种类和设定频率步进值

4.电位器器改变振幅（2.5V-3.5V稳定）。

5.本设计可产生正弦波、锯齿波、三角波、矩形波。

6.有四个指示灯分别指示发出的是哪种波形，方便明了。



按键说明：

1  2  3  4

1键：设置步进值按键

2键：加按键

3键：减按键

4键：波形切换按键

开机液晶显示正弦波，频率是10Hz，如果要改变波形，按下4键可以选择波形，波形符号会显示在液晶上，同时4个LED也会指示不同的波形；如果要改变波形的频率，可以按下2键和3键，来加减波形的频率，不过开机默认按一下加减按键，只加减0.1Hz，这在实际用时，会很不方便，此时我们可以按下1键，进入步进值设置界面，步进值可以在0.1-10Hz之间调节，按加减按键调节步进值，步进值设置好后（例如设置1Hz），再按一下1键，退出步进值调节界面，回到正常显示，此时按下加减按键更改频率，会发现，按一下加按键，频率会加1Hz，这就会很方便我们调试了。

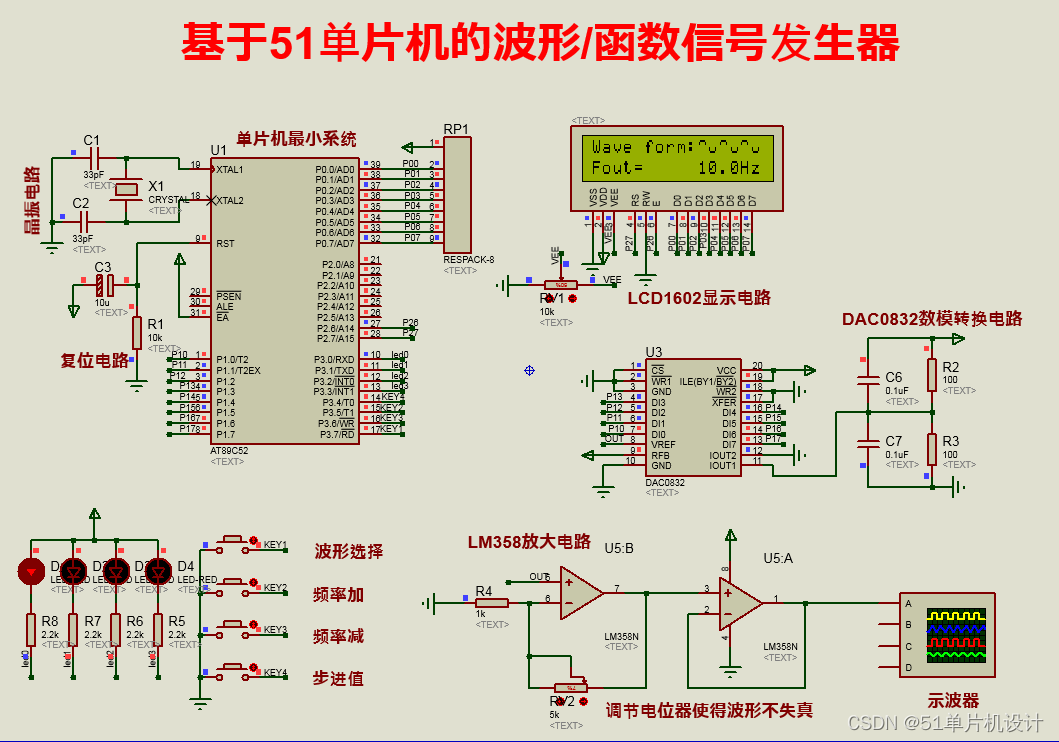

 Proteus仿真

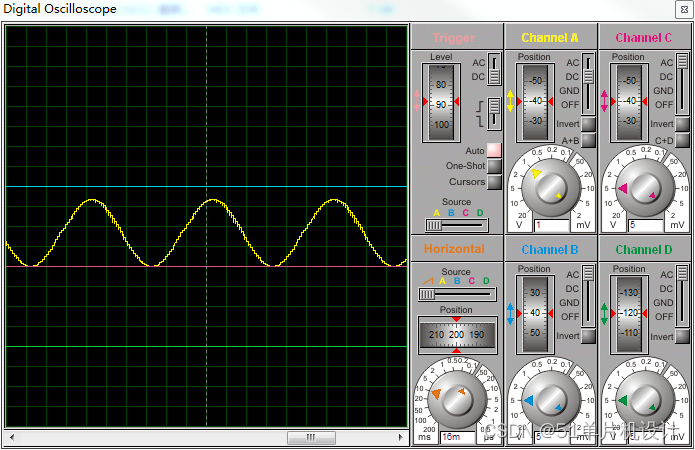

正弦波

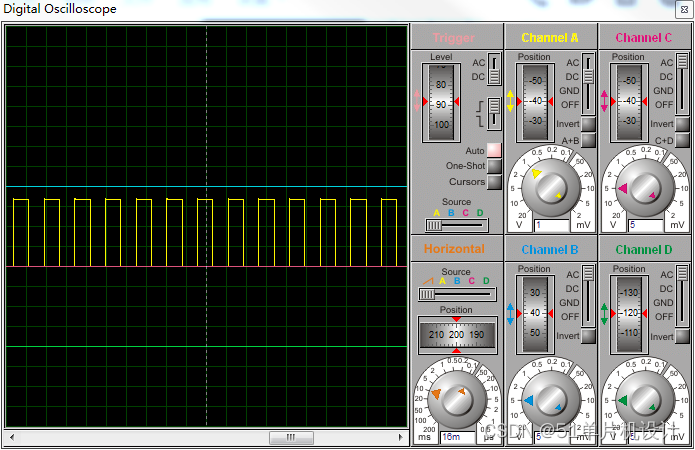

方波

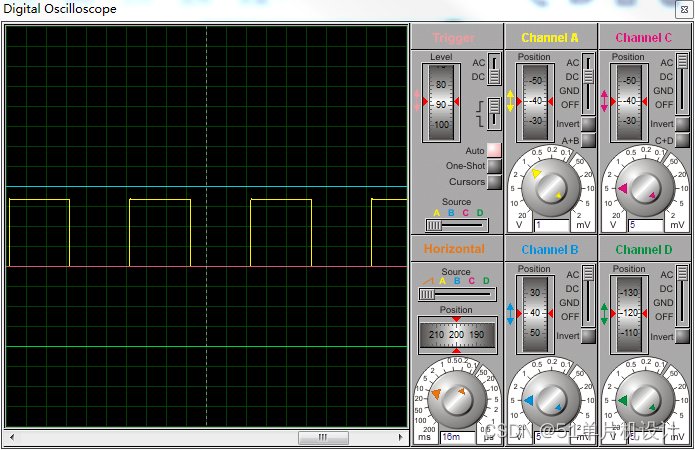

改变频率后的方波

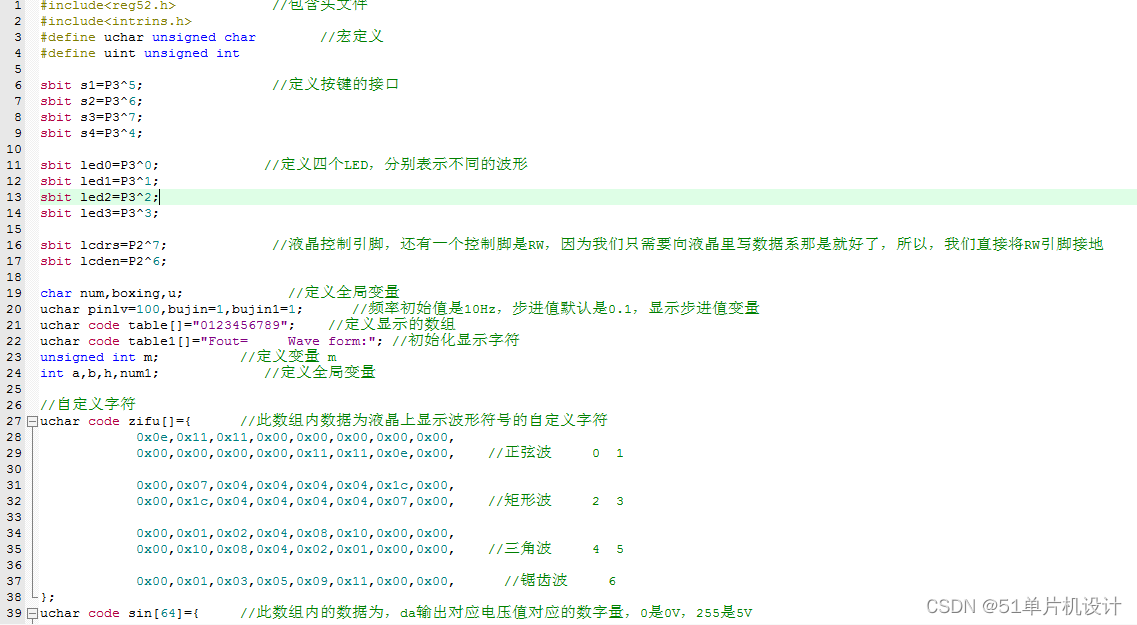

Keil代码

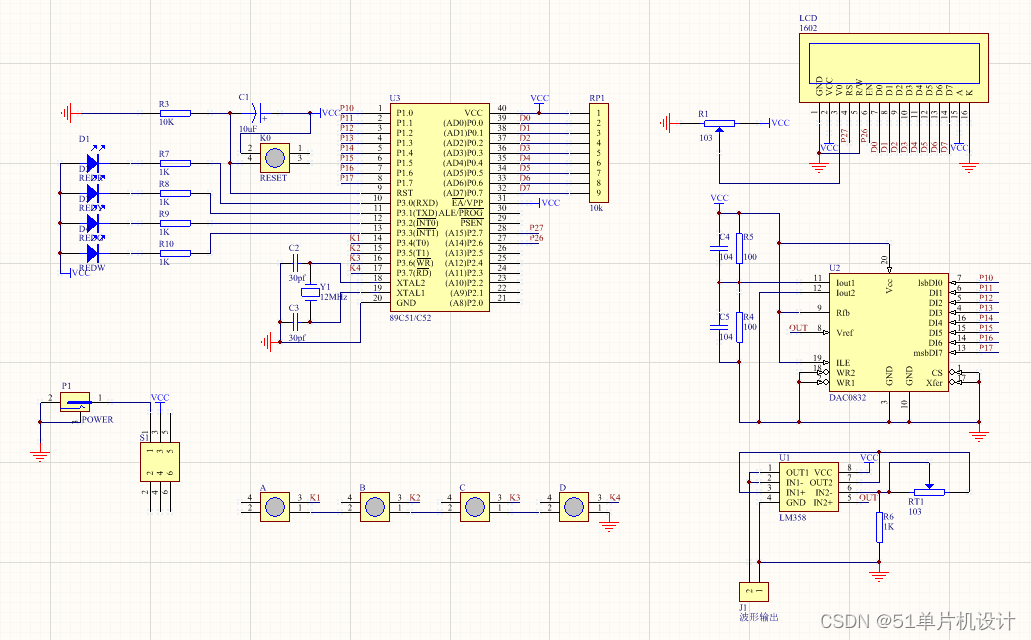

AD原理图

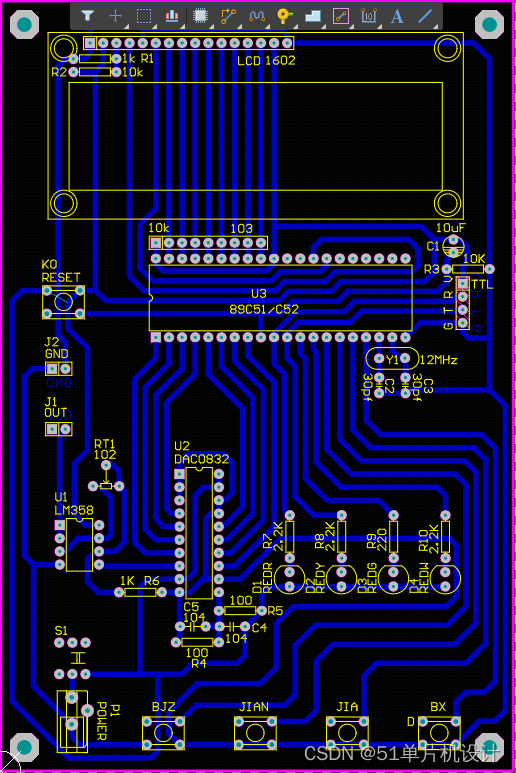

 PCB

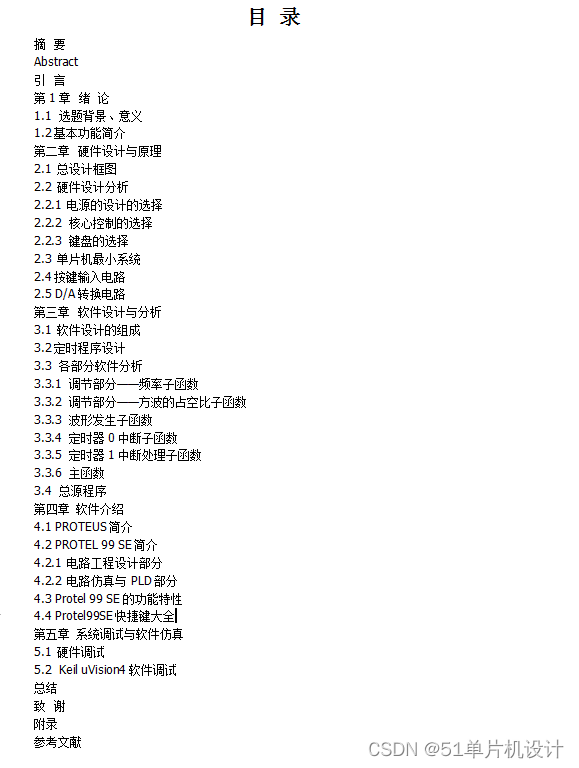

设计报告/论文
