1.认识防火墙 —— 通过定义一些有顺序的规则，并管理进入到网络内的主机数据包的一种机制。

1.1）防火墙最重要的任务：

切割被信任（如子域）与不信任（如 Internet）的网段
划分出可提供 Internet 的服务与必须受保护的服务
分析出可以接受与不可接受的数据包状态

1.2）Linux 系统上的防火墙的主要类别

Netfilter （数据包过滤机制）—— 在 Linux 上面我们使用内核建立了 Netfilter 机制，而 Netfilter 提供了 iptables 及 firewalld 软件来作为防火墙数据包包过滤的命令。
TCP Wrappers （程序管理）
Proxy (代理服务器)

2.iptables

2.1）安装 iptables

dnf search iptables # 查找 iptables 相关软件

iptables-services.x86_64 : iptables and ip6tables services for iptables

dnf install iptables-services.x86_64 -y # 安装 iptables-services.x86_64

2.2）启动 iptables.service

systemctl stop firewalld.service # 关闭 firewalld.service
systemctl disable firewalld.service # 不允许开机启动 firewalld.service
systemctl mask firewalld.service # 锁住 firewalld.service
systemctl enable --now iptables.service # 立即启用，并允许开机启动 iptables.service

2.3）iptables 的语法

2.3.1）iptables 规则的查看、保存与清除

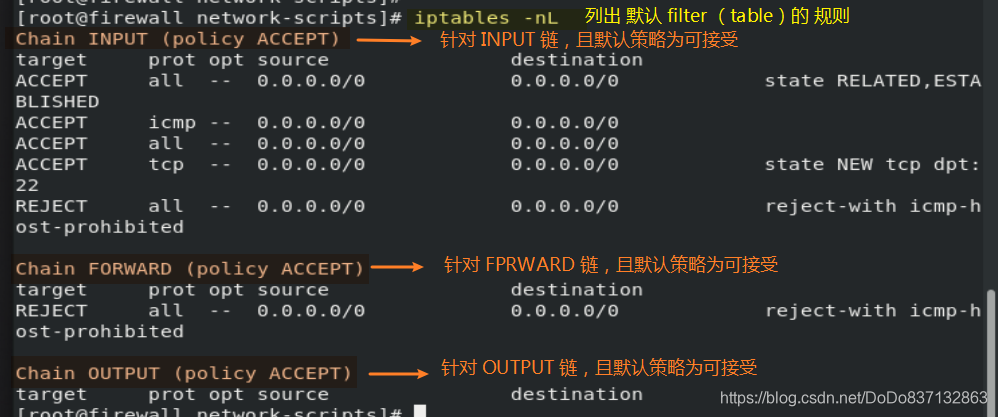

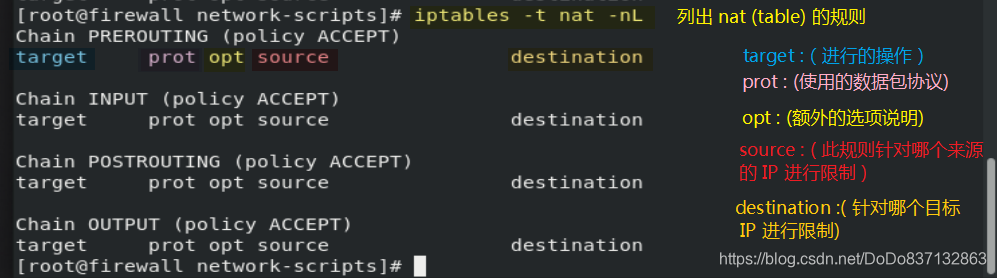

iptables [ -t tables ] [ -L ] [ -nv]

-t ：后接 table ，例如 filter 或 nat , 若省略此项，默认为 filter
-L：列出目前的 table 规则
-n：不进行 IP 与 HOSTNAME 的反查，显示信息的速度更快
-v：列出更多信息，如该规则的数据包总位数、相关的网络接口等

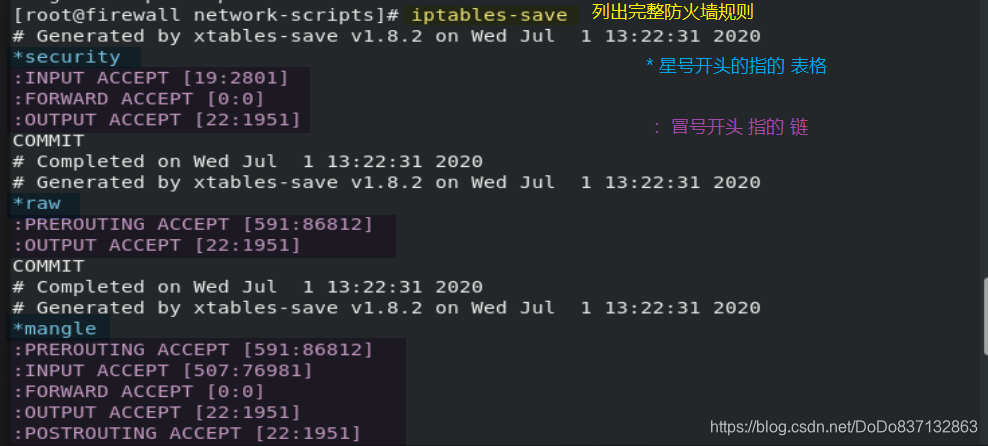

2.3.2）iptables-save [ -t table] 列出完整的防火墙规则

在硬件磁盘上备份保存防火墙规则 # 清除规则后，重启服务，数据规则会恢复

iptables-save > /etc/sysconfig/iptables # 永久保存方法一，输出导入到 /etc/sysconfig/iptables 策略记录文件
service iptables save # 永久保存方法二，命令保存

iptables: Saving firewall rules to /etc/sysconfig/iptables:[ OK ]

iptables [ -t table] [ -FXZ ]

-F：清除所有已制定的规则

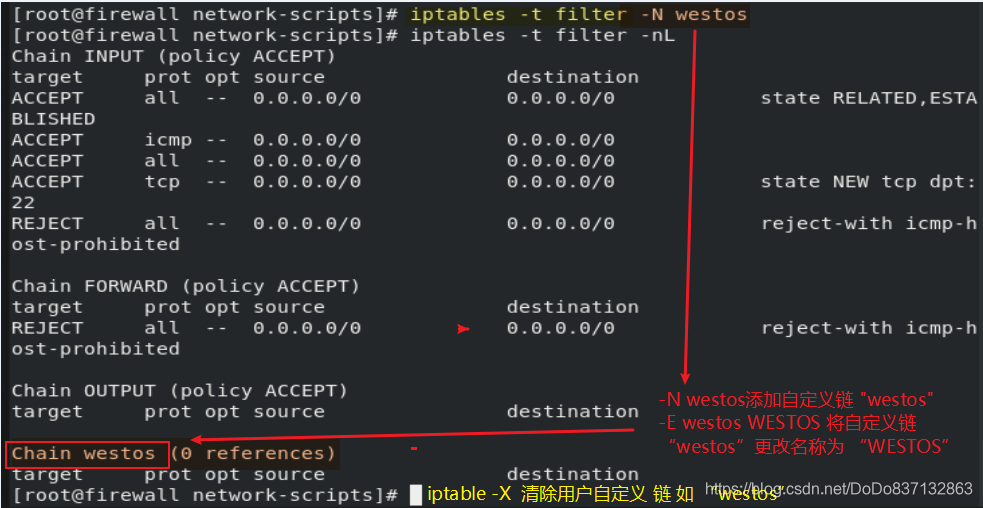

-X：清除所有用户“自定义”的 chain (tables)
-Z：将所有的 chain 的计数与流量统计归零

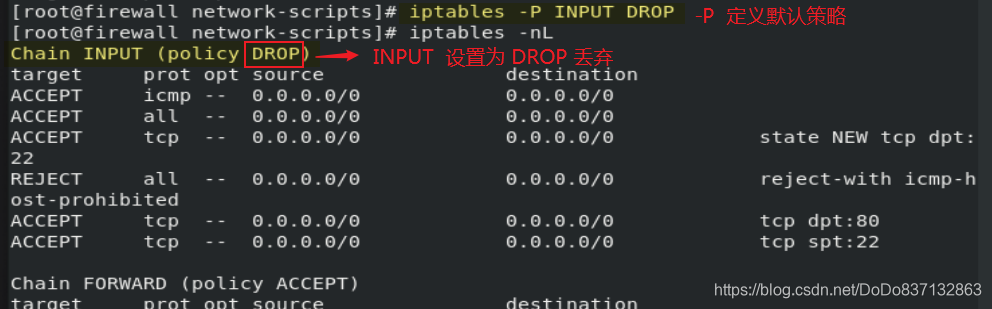

2.3.4）定义默认策略（Policy）

iptables [ -t nat ] -P [ INPUT ,OUTPUT,FORWARD ]

-P：定义策略（Policy）
ACCEPT：该数据包可接受
DROP：该数据包直接丢弃，不会让 Client 端知道为何被丢弃！

2.3.5）数据包的基础对比：IP、网络及接口设备

iptables [ -AID 链名 ] [ -io 网络接口 ] [ -p 协议 ] \ > [ -s 来源 IP 网络 ] [ -d 目标 IP 网络 ] -j [ ACCEPT | DRPO |REJECT |LOG ]

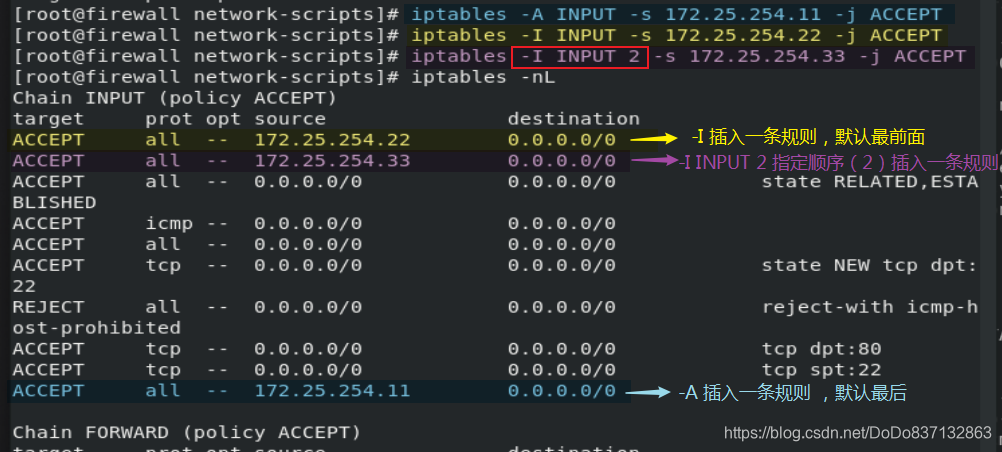

[ -AI 链名 ]：针对某条链进行规则的 “插入”或 “累加”

-A：新增加一条规则，改规则增加到原有规则最后面
-I：插入一条规则，如果没有指定插入顺序，默认插入变成第一条规则
D：删除一条规则
链：如 INPUT 、OUTPUT 、FORWARD 等

[ -io 网络接口 ]：设置数据包进出的接口规范

-i：数据包所进入的网络接口，需与 INPUT 链配合
-o：数据包所传出的网络接口，需与 OUTPUT 链配合

[ -p 协议 ] ：设置规则适用于那种数据包格式

主要的数据包格式： tcp 、udp、icmp 及 all。

[ -s 来源 IP 网络 ]：设置此规则的数据包的来源地，可指定单纯的 IP 或网络（如规范为“不许”时，则加上“！”）

[ -d 目标 IP 网络 ]：设置此规则的数据包的目标地，可指定单纯的 IP 或网络

-j ：[ ACCEPT 接收 | DRPO 丢弃 |REJECT 拒绝 |LOG 记录 ]

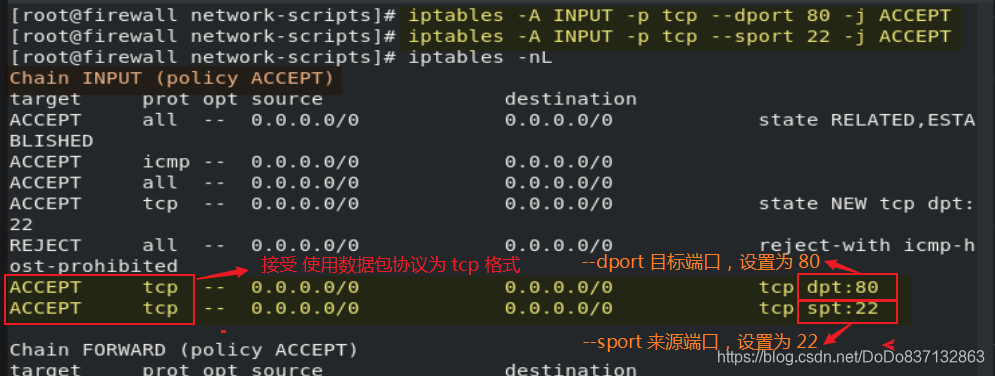

2.3.6）TCP 、UDP 的规则对比：针对端口设置

iptables [ -AI 链名 ] [ -io 网络接口 ] [ -p 协议 tcp、udp ]

[ -s 来源 IP 网络 ] [ --sport 端口范围 ] -j [ ACCEPT 接受 | DRPO 丢弃 |REJECT 拒绝 ]
[ -d 目标 IP 网络 ] [ --dport 端口范围 ] -j [ ACCEPT | DRPO |REJECT ]

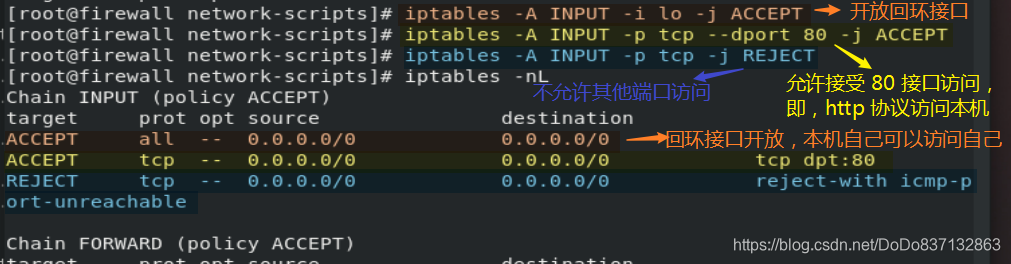

例：设置防火墙策略，使主机仅能接受80端口的数据访问，及自己访问自己（回环接口）

防火墙策略设置（172.25.254.20 主机）

iptables -A INPUT -i lo -j ACCEPT # 开放 lo 这个本机的接口
iptables -A INPUT -p tcp --dport 80 -j ACCEPT # 允许 INPUT 接受 80 端口访问
iptables -A INPUT -p tcp -j REJECT # 禁止 INPUT 接受访问（排在第三顺序，先读取的规则是优先的，即除了 80 端口，其他的端口都不接受数据访问）
iptables -nL # 查看设置

测试（172.25.254.10 主机）：

ssh 172.25.254.20 -l root # ssh 协议通过 22 端口访问，不允许

ssh: connect to host 172.25.254.20 port 22: Connection refused

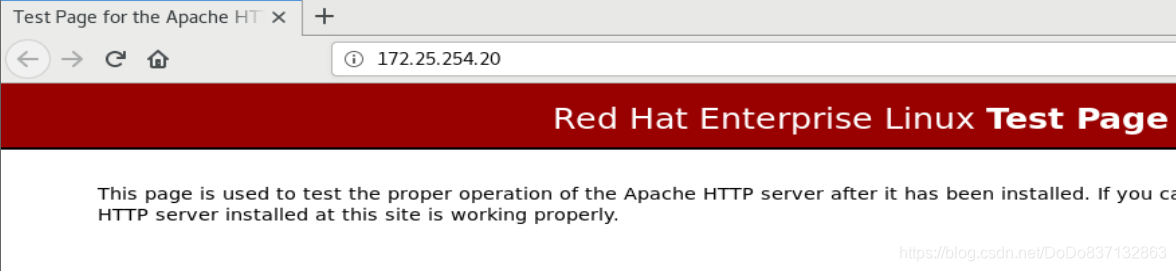

firefox http:\\172.25.254.20 # http 协议通过 80 端口访问，允许

2.3.7）iptables 外挂模块：mac（网卡硬件地址）与 state（状态模块）

iptables -A INPUT [ -m state ] [ --state 状态 ]

-m ：iptables 的外挂模块，常见如下

state ：状态模块
mac：网卡硬件地址（hardware address）

--state：数据包状态，主要如下

INVALID：无效的数据包，如数据破损的数据包状态
ESTABLISHED：已经连接成功的连接状态
NEW：新建立连接的数据包状态
RELATED：表示这个数据包是与主机发送出去的数据包有关

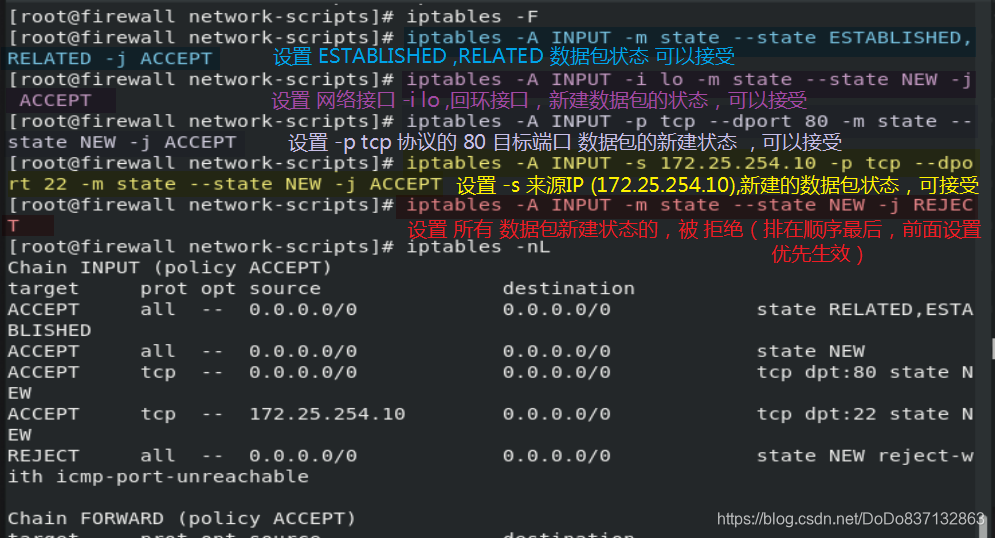

例：设置防火墙数据包状态模块

iptables -F
iptables -A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT
iptables -A INPUT -i lo -m state --state NEW -j ACCEPT
iptables -A INPUT -p tcp --dport 80 -m state --state NEW -j ACCEPT
iptables -A INPUT -s 172.25.254.10 -p tcp --dport 22 -m state --state NEW -j ACCEPT
iptables -A INPUT -m state --state NEW -j REJECT
iptables -nL
service iptables save # 保存防火墙策略设置

2.4 )NAT 服务器的设置

NAT ( 网络地址的转换，Network Address Translation )

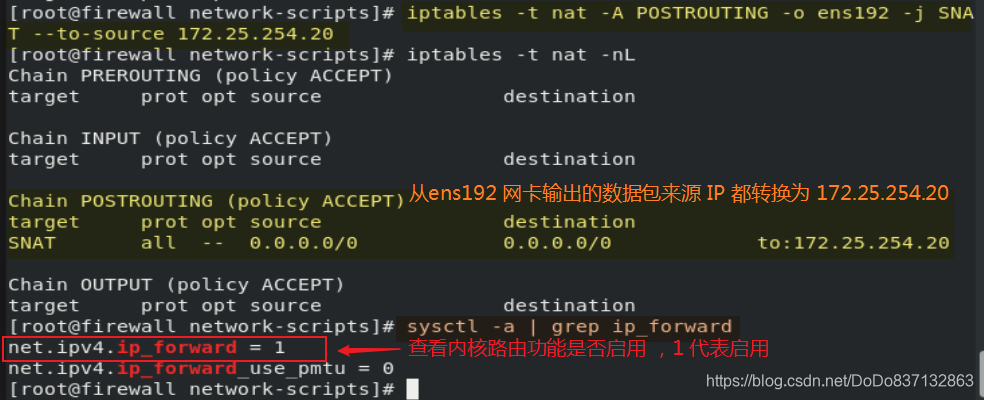

2.4.1) SNAT( 来源 NAT ，Source NAT ) :修改数据包报头的来源项目

SNAT数据包传出时，Linux 主机通过 iptables 的 NAT table 内的 POSTROUTING 链将数据包报头的来源伪装成 Linux 的 public IP ，并将两个不同来源（172.25.254.10 及 192.168.0.100 public IP）的数据包对应写入暂存内存中，然后将此数据包传送出去
SNAT数据包接收时，NAT table 内的 POSTROUTING 链，会将目标 IP 修改成为后端主机（172.25.254.10），然后发现目标已不是本机（192.168.0.100 public IP），通过路由分析数据包流向，传送到 172.25.254.20 （内部接口），然后再传送到最终目标（172.25.254.10）

内网客户端主机设置
