【数据结构基础】图 - 遍历(BFS & DFS)

数据结构——图的广度优先遍历(BFS) 本文内图的存储方式是邻接矩阵,不过BFS的具体实现代码与图的存储结构无关。 阅读详情
图的深度优先搜索(Depth First Search),和树的先序遍历比较类似; 广度优先搜索算法(Breadth First Search),又称为"宽度优先搜索"或"横向优先搜索"。

深度优先搜索

深度优先搜索介绍

它的思想: 假设初始状态是图中所有顶点均未被访问,则从某个顶点v出发,首先访问该顶点,然后依次从它的各个未被访问的邻接点出发深度优先搜索遍历图,直至图中所有和v有路径相通的顶点都被访问到。 若此时尚有其他顶点未被访问到,则另选一个未被访问的顶点作起始点,重复上述过程,直至图中所有顶点都被访问到为止。

显然,深度优先搜索是一个递归的过程。

深度优先搜索图解

无向图的深度优先搜索

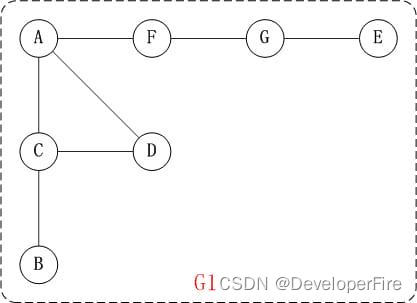

下面以"无向图"为例,来对深度优先搜索进行演示。

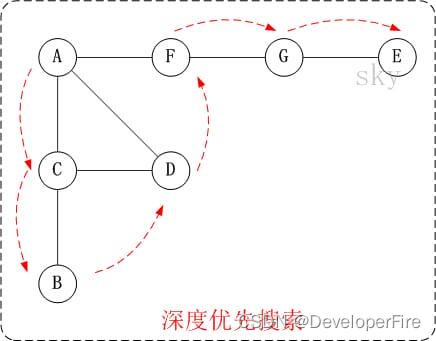

对上面的图G1进行深度优先遍历,从顶点A开始。

第1步: 访问A。

第2步: 访问(A的邻接点)C。 在第1步访问A之后,接下来应该访问的是A的邻接点,即"C,D,F"中的一个。但在本文的实现中,顶点ABCDEFG是按照顺序存储,C在"D和F"的前面,因此,先访问C。

第3步: 访问(C的邻接点)B。 在第2步访问C之后,接下来应该访问C的邻接点,即"B和D"中一个(A已经被访问过,就不算在内)。而由于B在D之前,先访问B。

第4步: 访问(C的邻接点)D。 在第3步访问了C的邻接点B之后,B没有未被访问的邻接点;因此,返回到访问C的另一个邻接点D。

第5步: 访问(A的邻接点)F。 前面已经访问了A,并且访问完了"A的邻接点B的所有邻接点(包括递归的邻接点在内)";因此,此时返回到访问A的另一个邻接点F。

第6步: 访问(F的邻接点)G。

第7步: 访问(G的邻接点)E。

因此访问顺序是: A -> C -> B -> D -> F -> G -> E

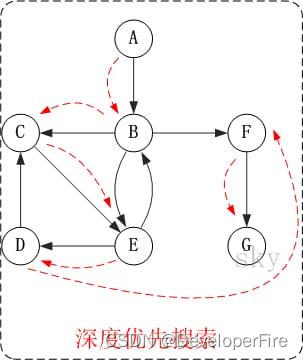

有向图的深度优先搜索

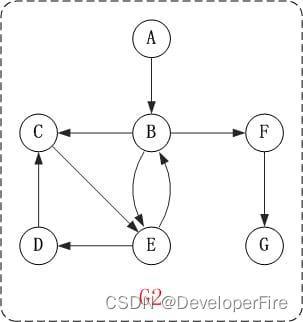

下面以"有向图"为例,来对深度优先搜索进行演示。

对上面的图G2进行深度优先遍历,从顶点A开始。

第1步: 访问A。

第2步: 访问B。 在访问了A之后,接下来应该访问的是A的出边的另一个顶点,即顶点B。

第3步: 访问C。 在访问了B之后,接下来应该访问的是B的出边的另一个顶点,即顶点C,E,F。在本文实现的图中,顶点ABCDEFG按照顺序存储,因此先访问C。

第4步: 访问E。 接下来访问C的出边的另一个顶点,即顶点E。

第5步: 访问D。 接下来访问E的出边的另一个顶点,即顶点B,D。顶点B已经被访问过,因此访问顶点D。

第6步: 访问F。 接下应该回溯"访问A的出边的另一个顶点F"。

第7步: 访问G。

因此访问顺序是: A -> B -> C -> E -> D -> F -> G

广度优先搜索

广度优先搜索介绍

广度优先搜索算法(Breadth First Search),又称为"宽度优先搜索"或"横向优先搜索",简称BFS。

它的思想是: 从图中某顶点v出发,在访问了v之后依次访问v的各个未曾访问过的邻接点,然后分别从这些邻接点出发依次访问它们的邻接点,并使得“先被访问的顶点的邻接点先于后被访问的顶点的邻接点被访问,直至图中所有已被访问的顶点的邻接点都被访问到。如果此时图中尚有顶点未被访问,则需要另选一个未曾被访问过的顶点作为新的起始点,重复上述过程,直至图中所有顶点都被访问到为止。

换句话说,广度优先搜索遍历图的过程是以v为起点,由近至远,依次访问和v有路径相通且路径长度为1,2...的顶点。

广度优先搜索图解

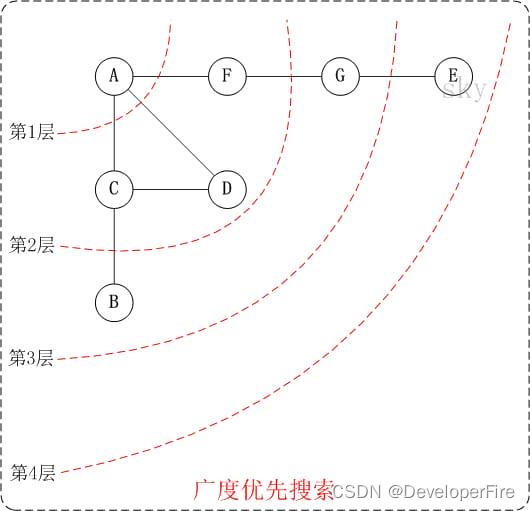

无向图的广度优先搜索

下面以"无向图"为例,来对广度优先搜索进行演示。还是以上面的图G1为例进行说明。

第1步: 访问A。

第2步: 依次访问C,D,F。 在访问了A之后,接下来访问A的邻接点。前面已经说过,在本文实现中,顶点ABCDEFG按照顺序存储的,C在"D和F"的前面,因此,先访问C。再访问完C之后,再依次访问D,F。

第3步: 依次访问B,G。 在第2步访问完C,D,F之后,再依次访问它们的邻接点。首先访问C的邻接点B,再访问F的邻接点G。

第4步: 访问E。 在第3步访问完B,G之后,再依次访问它们的邻接点。只有G有邻接点E,因此访问G的邻接点E。

因此访问顺序是: A -> C -> D -> F -> B -> G -> E

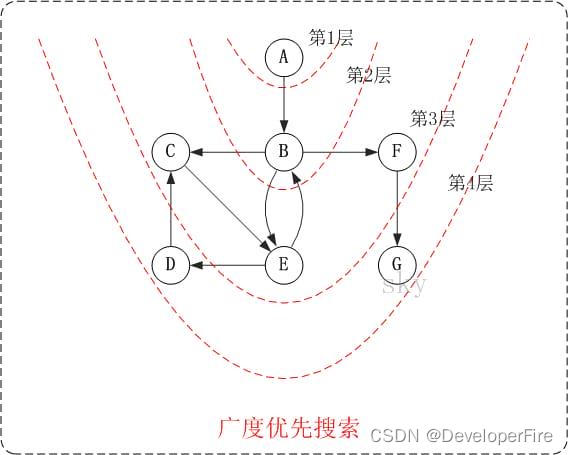

有向图的广度优先搜索

下面以"有向图"为例,来对广度优先搜索进行演示。还是以上面的图G2为例进行说明。

第1步: 访问A。

第2步: 访问B。

第3步: 依次访问C,E,F。 在访问了B之后,接下来访问B的出边的另一个顶点,即C,E,F。前面已经说过,在本文实现中,顶点ABCDEFG按照顺序存储的,因此会先访问C,再依次访问E,F。

第4步: 依次访问D,G。 在访问完C,E,F之后,再依次访问它们的出边的另一个顶点。还是按照C,E,F的顺序访问,C的已经全部访问过了,那么就只剩下E,F;先访问E的邻接点D,再访问F的邻接点G。

因此访问顺序是: A -> B -> C -> E -> F -> D -> G

相关实现

邻接矩阵实现无向图

import java.io.IOException;
import java.util.Scanner;

public class MatrixUDG {

    private char[] mVexs;       // 顶点集合
    private int[][] mMatrix;    // 邻接矩阵

    /*
     * 创建图(自己输入数据)
     */
    public MatrixUDG() {

        // 输入"顶点数"和"边数"
        System.out.printf("input vertex number: ");
        int vlen = readInt();
        System.out.printf("input edge number: ");
        int elen = readInt();
        if ( vlen < 1 || elen < 1 || (elen > (vlen*(vlen - 1)))) {
            System.out.printf("input error: invalid parameters!\n");
            return ;
        }

        // 初始化"顶点"
        mVexs = new char[vlen];
        for (int i = 0; i < mVexs.length; i++) {
            System.out.printf("vertex(%d): ", i);
            mVexs[i] = readChar();
        }

        // 初始化"边"
        mMatrix = new int[vlen][vlen];
        for (int i = 0; i < elen; i++) {
            // 读取边的起始顶点和结束顶点
            System.out.printf("edge(%d):", i);
            char c1 = readChar();
            char c2 = readChar();
            int p1 = getPosition(c1);
            int p2 = getPosition(c2);

            if (p1==-1 || p2==-1) {
                System.out.printf("input error: invalid edge!\n");
                return ;
            }

            mMatrix[p1][p2] = 1;
            mMatrix[p2][p1] = 1;
        }
    }

    /*
     * 创建图(用已提供的矩阵)
     *
     * 参数说明:
     *     vexs  -- 顶点数组
     *     edges -- 边数组
     */
    public MatrixUDG(char[] vexs, char[][] edges) {

        // 初始化"顶点数"和"边数"
        int vlen = vexs.length;
        int elen = edges.length;

        // 初始化"顶点"
        mVexs = new char[vlen];
        for (int i = 0; i < mVexs.length; i++)
            mVexs[i] = vexs[i];

        // 初始化"边"
        mMatrix = new int[vlen][vlen];
        for (int i = 0; i < elen; i++) {
            // 读取边的起始顶点和结束顶点
            int p1 = getPosition(edges[i][0]);
            int p2 = getPosition(edges[i][1]);

            mMatrix[p1][p2] = 1;
            mMatrix[p2][p1] = 1;
        }
    }

    /*
     * 返回ch位置
     */
    private int getPosition(char ch) {
        for(int i=0; i<mVexs.length; i++)
            if(mVexs[i]==ch)
                return i;
        return -1;
    }

    /*
     * 读取一个输入字符
     */
    private char readChar() {
        char ch='0';

        do {
            try {
                ch = (char)System.in.read();
            } catch (IOException e) {
                e.printStackTrace();
            }
        } while(!((ch>='a'&&ch<='z') || (ch>='A'&&ch<='Z')));

        return ch;
    }

    /*
     * 读取一个输入字符
     */
    private int readInt() {
        Scanner scanner = new Scanner(System.in);
        return scanner.nextInt();
    }

    /*
     * 返回顶点v的第一个邻接顶点的索引,失败则返回-1
     */
    private int firstVertex(int v) {

        if (v<0 || v>(mVexs.length-1))
            return -1;

        for (int i = 0; i < mVexs.length; i++)
            if (mMatrix[v][i] == 1)
                return i;

        return -1;
    }

    /*
     * 返回顶点v相对于w的下一个邻接顶点的索引,失败则返回-1
     */
    private int nextVertex(int v, int w) {

        if (v<0 || v>(mVexs.length-1) || w<0 || w>(mVexs.length-1))
            return -1;

        for (int i = w + 1; i < mVexs.length; i++)
            if (mMatrix[v][i] == 1)
                return i;

        return -1;
    }

    /*
     * 深度优先搜索遍历图的递归实现
     */
    private void DFS(int i, boolean[] visited) {

        visited[i] = true;
        System.out.printf("%c ", mVexs[i]);
        // 遍历该顶点的所有邻接顶点。若是没有访问过,那么继续往下走
        for (int w = firstVertex(i); w >= 0; w = nextVertex(i, w)) {
            if (!visited[w])
                DFS(w, visited);
        }
    }

    /*
     * 深度优先搜索遍历图
     */
    public void DFS() {
        boolean[] visited = new boolean[mVexs.length];       // 顶点访问标记

        // 初始化所有顶点都没有被访问
        for (int i = 0; i < mVexs.length; i++)
            visited[i] = false;

        System.out.printf("DFS: ");
        for (int i = 0; i < mVexs.length; i++) {
            if (!visited[i])
                DFS(i, visited);
        }
        System.out.printf("\n");
    }

    /*
     * 广度优先搜索(类似于树的层次遍历)
     */
    public void BFS() {
        int head = 0;
        int rear = 0;
        int[] queue = new int[mVexs.length];            // 辅组队列
        boolean[] visited = new boolean[mVexs.length];  // 顶点访问标记

        for (int i = 0; i < mVexs.length; i++)
            visited[i] = false;

        System.out.printf("BFS: ");
        for (int i = 0; i < mVexs.length; i++) {
            if (!visited[i]) {
                visited[i] = true;
                System.out.printf("%c ", mVexs[i]);
                queue[rear++] = i;  // 入队列
            }

            while (head != rear) {
                int j = queue[head++];  // 出队列
                for (int k = firstVertex(j); k >= 0; k = nextVertex(j, k)) { //k是为访问的邻接顶点
                    if (!visited[k]) {
                        visited[k] = true;
                        System.out.printf("%c ", mVexs[k]);
                        queue[rear++] = k;
                    }
                }
            }
        }
        System.out.printf("\n");
    }

    /*
     * 打印矩阵队列图
     */
    public void print() {
        System.out.printf("Martix Graph:\n");
        for (int i = 0; i < mVexs.length; i++) {
            for (int j = 0; j < mVexs.length; j++)
                System.out.printf("%d ", mMatrix[i][j]);
            System.out.printf("\n");
        }
    }

    public static void main(String[] args) {
        char[] vexs = {'A', 'B', 'C', 'D', 'E', 'F', 'G'};
        char[][] edges = new char[][]{
            {'A', 'C'},
            {'A', 'D'},
            {'A', 'F'},
            {'B', 'C'},
            {'C', 'D'},
            {'E', 'G'},
            {'F', 'G'}};
        MatrixUDG pG;

        // 自定义"图"(输入矩阵队列)
        //pG = new MatrixUDG();
        // 采用已有的"图"
        pG = new MatrixUDG(vexs, edges);

        pG.print();   // 打印图
        pG.DFS();     // 深度优先遍历
        pG.BFS();     // 广度优先遍历
    }
}

邻接表实现的无向图

import java.io.IOException;
import java.util.Scanner;

public class ListUDG {
    // 邻接表中表对应的链表的顶点
    private class ENode {
        int ivex;       // 该边所指向的顶点的位置
        ENode nextEdge; // 指向下一条弧的指针
    }

    // 邻接表中表的顶点
    private class VNode {
        char data;          // 顶点信息
        ENode firstEdge;    // 指向第一条依附该顶点的弧
    };

    private VNode[] mVexs;  // 顶点数组


    /*
     * 创建图(自己输入数据)
     */
    public ListUDG() {

        // 输入"顶点数"和"边数"
        System.out.printf("input vertex number: ");
        int vlen = readInt();
        System.out.printf("input edge number: ");
        int elen = readInt();
        if ( vlen < 1 || elen < 1 || (elen > (vlen*(vlen - 1)))) {
            System.out.printf("input error: invalid parameters!\n");
            return ;
        }

        // 初始化"顶点"
        mVexs = new VNode[vlen];
        for (int i = 0; i < mVexs.length; i++) {
            System.out.printf("vertex(%d): ", i);
            mVexs[i] = new VNode();
            mVexs[i].data = readChar();
            mVexs[i].firstEdge = null;
        }

        // 初始化"边"
        //mMatrix = new int[vlen][vlen];
        for (int i = 0; i < elen; i++) {
            // 读取边的起始顶点和结束顶点
            System.out.printf("edge(%d):", i);
            char c1 = readChar();
            char c2 = readChar();
            int p1 = getPosition(c1);
            int p2 = getPosition(c2);
            // 初始化node1
            ENode node1 = new ENode();
            node1.ivex = p2;
            // 将node1链接到"p1所在链表的末尾"
            if(mVexs[p1].firstEdge == null)
              mVexs[p1].firstEdge = node1;
            else
                linkLast(mVexs[p1].firstEdge, node1);
            // 初始化node2
            ENode node2 = new ENode();
            node2.ivex = p1;
            // 将node2链接到"p2所在链表的末尾"
            if(mVexs[p2].firstEdge == null)
              mVexs[p2].firstEdge = node2;
            else
                linkLast(mVexs[p2].firstEdge, node2);
        }
    }

    /*
     * 创建图(用已提供的矩阵)
     *
     * 参数说明:
     *     vexs  -- 顶点数组
     *     edges -- 边数组
     */
    public ListUDG(char[] vexs, char[][] edges) {

        // 初始化"顶点数"和"边数"
        int vlen = vexs.length;
        int elen = edges.length;

        // 初始化"顶点"
        mVexs = new VNode[vlen];
        for (int i = 0; i < mVexs.length; i++) {
            mVexs[i] = new VNode();
            mVexs[i].data = vexs[i];
            mVexs[i].firstEdge = null;
        }

        // 初始化"边"
        for (int i = 0; i < elen; i++) {
            // 读取边的起始顶点和结束顶点
            char c1 = edges[i][0];
            char c2 = edges[i][1];
            // 读取边的起始顶点和结束顶点
            int p1 = getPosition(edges[i][0]);
            int p2 = getPosition(edges[i][1]);

            // 初始化node1
            ENode node1 = new ENode();
            node1.ivex = p2;
            // 将node1链接到"p1所在链表的末尾"
            if(mVexs[p1].firstEdge == null)
              mVexs[p1].firstEdge = node1;
            else
                linkLast(mVexs[p1].firstEdge, node1);
            // 初始化node2
            ENode node2 = new ENode();
            node2.ivex = p1;
            // 将node2链接到"p2所在链表的末尾"
            if(mVexs[p2].firstEdge == null)
              mVexs[p2].firstEdge = node2;
            else
                linkLast(mVexs[p2].firstEdge, node2);
        }
    }

    /*
     * 将node节点链接到list的最后
     */
    private void linkLast(ENode list, ENode node) {
        ENode p = list;

        while(p.nextEdge!=null)
            p = p.nextEdge;
        p.nextEdge = node;
    }

    /*
     * 返回ch位置
     */
    private int getPosition(char ch) {
        for(int i=0; i<mVexs.length; i++)
            if(mVexs[i].data==ch)
                return i;
        return -1;
    }

    /*
     * 读取一个输入字符
     */
    private char readChar() {
        char ch='0';

        do {
            try {
                ch = (char)System.in.read();
            } catch (IOException e) {
                e.printStackTrace();
            }
        } while(!((ch>='a'&&ch<='z') || (ch>='A'&&ch<='Z')));

        return ch;
    }

    /*
     * 读取一个输入字符
     */
    private int readInt() {
        Scanner scanner = new Scanner(System.in);
        return scanner.nextInt();
    }

    /*
     * 深度优先搜索遍历图的递归实现
     */
    private void DFS(int i, boolean[] visited) {
        ENode node;

        visited[i] = true;
        System.out.printf("%c ", mVexs[i].data);
        node = mVexs[i].firstEdge;
        while (node != null) {
            if (!visited[node.ivex])
                DFS(node.ivex, visited);
            node = node.nextEdge;
        }
    }

    /*
     * 深度优先搜索遍历图
     */
    public void DFS() {
        boolean[] visited = new boolean[mVexs.length];       // 顶点访问标记

        // 初始化所有顶点都没有被访问
        for (int i = 0; i < mVexs.length; i++)
            visited[i] = false;

        System.out.printf("DFS: ");
        for (int i = 0; i < mVexs.length; i++) {
            if (!visited[i])
                DFS(i, visited);
        }
        System.out.printf("\n");
    }

    /*
     * 广度优先搜索(类似于树的层次遍历)
     */
    public void BFS() {
        int head = 0;
        int rear = 0;
        int[] queue = new int[mVexs.length];            // 辅组队列
        boolean[] visited = new boolean[mVexs.length];  // 顶点访问标记

        for (int i = 0; i < mVexs.length; i++)
            visited[i] = false;

        System.out.printf("BFS: ");
        for (int i = 0; i < mVexs.length; i++) {
            if (!visited[i]) {
                visited[i] = true;
                System.out.printf("%c ", mVexs[i].data);
                queue[rear++] = i;  // 入队列
            }

            while (head != rear) {
                int j = queue[head++];  // 出队列
                ENode node = mVexs[j].firstEdge;
                while (node != null) {
                    int k = node.ivex;
                    if (!visited[k])
                    {
                        visited[k] = true;
                        System.out.printf("%c ", mVexs[k].data);
                        queue[rear++] = k;
                    }
                    node = node.nextEdge;
                }
            }
        }
        System.out.printf("\n");
    }

    /*
     * 打印矩阵队列图
     */
    public void print() {
        System.out.printf("List Graph:\n");
        for (int i = 0; i < mVexs.length; i++) {
            System.out.printf("%d(%c): ", i, mVexs[i].data);
            ENode node = mVexs[i].firstEdge;
            while (node != null) {
                System.out.printf("%d(%c) ", node.ivex, mVexs[node.ivex].data);
                node = node.nextEdge;
            }
            System.out.printf("\n");
        }
    }

    public static void main(String[] args) {
        char[] vexs = {'A', 'B', 'C', 'D', 'E', 'F', 'G'};
        char[][] edges = new char[][]{
            {'A', 'C'},
            {'A', 'D'},
            {'A', 'F'},
            {'B', 'C'},
            {'C', 'D'},
            {'E', 'G'},
            {'F', 'G'}};
        ListUDG pG;

        // 自定义"图"(输入矩阵队列)
        //pG = new ListUDG();
        // 采用已有的"图"
        pG = new ListUDG(vexs, edges);

        pG.print();   // 打印图
        pG.DFS();     // 深度优先遍历
        pG.BFS();     // 广度优先遍历
    }
}

邻接矩阵实现的有向图

import java.io.IOException;
import java.util.Scanner;

public class MatrixDG {

    private char[] mVexs;       // 顶点集合
    private int[][] mMatrix;    // 邻接矩阵

    /*
     * 创建图(自己输入数据)
     */
    public MatrixDG() {

        // 输入"顶点数"和"边数"
        System.out.printf("input vertex number: ");
        int vlen = readInt();
        System.out.printf("input edge number: ");
        int elen = readInt();
        if ( vlen < 1 || elen < 1 || (elen > (vlen*(vlen - 1)))) {
            System.out.printf("input error: invalid parameters!\n");
            return ;
        }

        // 初始化"顶点"
        mVexs = new char[vlen];
        for (int i = 0; i < mVexs.length; i++) {
            System.out.printf("vertex(%d): ", i);
            mVexs[i] = readChar();
        }

        // 初始化"边"
        mMatrix = new int[vlen][vlen];
        for (int i = 0; i < elen; i++) {
            // 读取边的起始顶点和结束顶点
            System.out.printf("edge(%d):", i);
            char c1 = readChar();
            char c2 = readChar();
            int p1 = getPosition(c1);
            int p2 = getPosition(c2);

            if (p1==-1 || p2==-1) {
                System.out.printf("input error: invalid edge!\n");
                return ;
            }

            mMatrix[p1][p2] = 1;
        }
    }

    /*
     * 创建图(用已提供的矩阵)
     *
     * 参数说明:
     *     vexs  -- 顶点数组
     *     edges -- 边数组
     */
    public MatrixDG(char[] vexs, char[][] edges) {

        // 初始化"顶点数"和"边数"
        int vlen = vexs.length;
        int elen = edges.length;

        // 初始化"顶点"
        mVexs = new char[vlen];
        for (int i = 0; i < mVexs.length; i++)
            mVexs[i] = vexs[i];

        // 初始化"边"
        mMatrix = new int[vlen][vlen];
        for (int i = 0; i < elen; i++) {
            // 读取边的起始顶点和结束顶点
            int p1 = getPosition(edges[i][0]);
            int p2 = getPosition(edges[i][1]);

            mMatrix[p1][p2] = 1;
        }
    }

    /*
     * 返回ch位置
     */
    private int getPosition(char ch) {
        for(int i=0; i<mVexs.length; i++)
            if(mVexs[i]==ch)
                return i;
        return -1;
    }

    /*
     * 读取一个输入字符
     */
    private char readChar() {
        char ch='0';

        do {
            try {
                ch = (char)System.in.read();
            } catch (IOException e) {
                e.printStackTrace();
            }
        } while(!((ch>='a'&&ch<='z') || (ch>='A'&&ch<='Z')));

        return ch;
    }

    /*
     * 读取一个输入字符
     */
    private int readInt() {
        Scanner scanner = new Scanner(System.in);
        return scanner.nextInt();
    }

    /*
     * 返回顶点v的第一个邻接顶点的索引,失败则返回-1
     */
    private int firstVertex(int v) {

        if (v<0 || v>(mVexs.length-1))
            return -1;

        for (int i = 0; i < mVexs.length; i++)
            if (mMatrix[v][i] == 1)
                return i;

        return -1;
    }

    /*
     * 返回顶点v相对于w的下一个邻接顶点的索引,失败则返回-1
     */
    private int nextVertex(int v, int w) {

        if (v<0 || v>(mVexs.length-1) || w<0 || w>(mVexs.length-1))
            return -1;

        for (int i = w + 1; i < mVexs.length; i++)
            if (mMatrix[v][i] == 1)
                return i;

        return -1;
    }

    /*
     * 深度优先搜索遍历图的递归实现
     */
    private void DFS(int i, boolean[] visited) {

        visited[i] = true;
        System.out.printf("%c ", mVexs[i]);
        // 遍历该顶点的所有邻接顶点。若是没有访问过,那么继续往下走
        for (int w = firstVertex(i); w >= 0; w = nextVertex(i, w)) {
            if (!visited[w])
                DFS(w, visited);
        }
    }

    /*
     * 深度优先搜索遍历图
     */
    public void DFS() {
        boolean[] visited = new boolean[mVexs.length];       // 顶点访问标记

        // 初始化所有顶点都没有被访问
        for (int i = 0; i < mVexs.length; i++)
            visited[i] = false;

        System.out.printf("DFS: ");
        for (int i = 0; i < mVexs.length; i++) {
            if (!visited[i])
                DFS(i, visited);
        }
        System.out.printf("\n");
    }

    /*
     * 广度优先搜索(类似于树的层次遍历)
     */
    public void BFS() {
        int head = 0;
        int rear = 0;
        int[] queue = new int[mVexs.length];            // 辅组队列
        boolean[] visited = new boolean[mVexs.length];  // 顶点访问标记

        for (int i = 0; i < mVexs.length; i++)
            visited[i] = false;

        System.out.printf("BFS: ");
        for (int i = 0; i < mVexs.length; i++) {
            if (!visited[i]) {
                visited[i] = true;
                System.out.printf("%c ", mVexs[i]);
                queue[rear++] = i;  // 入队列
            }

            while (head != rear) {
                int j = queue[head++];  // 出队列
                for (int k = firstVertex(j); k >= 0; k = nextVertex(j, k)) { //k是为访问的邻接顶点
                    if (!visited[k]) {
                        visited[k] = true;
                        System.out.printf("%c ", mVexs[k]);
                        queue[rear++] = k;
                    }
                }
            }
        }
        System.out.printf("\n");
    }

    /*
     * 打印矩阵队列图
     */
    public void print() {
        System.out.printf("Martix Graph:\n");
        for (int i = 0; i < mVexs.length; i++) {
            for (int j = 0; j < mVexs.length; j++)
                System.out.printf("%d ", mMatrix[i][j]);
            System.out.printf("\n");
        }
    }

    public static void main(String[] args) {
        char[] vexs = {'A', 'B', 'C', 'D', 'E', 'F', 'G'};
        char[][] edges = new char[][]{
            {'A', 'B'},
            {'B', 'C'},
            {'B', 'E'},
            {'B', 'F'},
            {'C', 'E'},
            {'D', 'C'},
            {'E', 'B'},
            {'E', 'D'},
            {'F', 'G'}};
        MatrixDG pG;

        // 自定义"图"(输入矩阵队列)
        //pG = new MatrixDG();
        // 采用已有的"图"
        pG = new MatrixDG(vexs, edges);

        pG.print();   // 打印图
        pG.DFS();     // 深度优先遍历
        pG.BFS();     // 广度优先遍历
    }
}

邻接表实现的有向图

import java.io.IOException;
import java.util.Scanner;

public class ListDG {
    // 邻接表中表对应的链表的顶点
    private class ENode {
        int ivex;       // 该边所指向的顶点的位置
        ENode nextEdge; // 指向下一条弧的指针
    }

    // 邻接表中表的顶点
    private class VNode {
        char data;          // 顶点信息
        ENode firstEdge;    // 指向第一条依附该顶点的弧
    };

    private VNode[] mVexs;  // 顶点数组


    /*
     * 创建图(自己输入数据)
     */
    public ListDG() {

        // 输入"顶点数"和"边数"
        System.out.printf("input vertex number: ");
        int vlen = readInt();
        System.out.printf("input edge number: ");
        int elen = readInt();
        if ( vlen < 1 || elen < 1 || (elen > (vlen*(vlen - 1)))) {
            System.out.printf("input error: invalid parameters!\n");
            return ;
        }

        // 初始化"顶点"
        mVexs = new VNode[vlen];
        for (int i = 0; i < mVexs.length; i++) {
            System.out.printf("vertex(%d): ", i);
            mVexs[i] = new VNode();
            mVexs[i].data = readChar();
            mVexs[i].firstEdge = null;
        }

        // 初始化"边"
        //mMatrix = new int[vlen][vlen];
        for (int i = 0; i < elen; i++) {
            // 读取边的起始顶点和结束顶点
            System.out.printf("edge(%d):", i);
            char c1 = readChar();
            char c2 = readChar();
            int p1 = getPosition(c1);
            int p2 = getPosition(c2);
            // 初始化node1
            ENode node1 = new ENode();
            node1.ivex = p2;
            // 将node1链接到"p1所在链表的末尾"
            if(mVexs[p1].firstEdge == null)
              mVexs[p1].firstEdge = node1;
            else
                linkLast(mVexs[p1].firstEdge, node1);
        }
    }

    /*
     * 创建图(用已提供的矩阵)
     *
     * 参数说明:
     *     vexs  -- 顶点数组
     *     edges -- 边数组
     */
    public ListDG(char[] vexs, char[][] edges) {

        // 初始化"顶点数"和"边数"
        int vlen = vexs.length;
        int elen = edges.length;

        // 初始化"顶点"
        mVexs = new VNode[vlen];
        for (int i = 0; i < mVexs.length; i++) {
            mVexs[i] = new VNode();
            mVexs[i].data = vexs[i];
            mVexs[i].firstEdge = null;
        }

        // 初始化"边"
        for (int i = 0; i < elen; i++) {
            // 读取边的起始顶点和结束顶点
            char c1 = edges[i][0];
            char c2 = edges[i][1];
            // 读取边的起始顶点和结束顶点
            int p1 = getPosition(edges[i][0]);
            int p2 = getPosition(edges[i][1]);

            // 初始化node1
            ENode node1 = new ENode();
            node1.ivex = p2;
            // 将node1链接到"p1所在链表的末尾"
            if(mVexs[p1].firstEdge == null)
              mVexs[p1].firstEdge = node1;
            else
                linkLast(mVexs[p1].firstEdge, node1);
        }
    }

    /*
     * 将node节点链接到list的最后
     */
    private void linkLast(ENode list, ENode node) {
        ENode p = list;

        while(p.nextEdge!=null)
            p = p.nextEdge;
        p.nextEdge = node;
    }

    /*
     * 返回ch位置
     */
    private int getPosition(char ch) {
        for(int i=0; i<mVexs.length; i++)
            if(mVexs[i].data==ch)
                return i;
        return -1;
    }

    /*
     * 读取一个输入字符
     */
    private char readChar() {
        char ch='0';

        do {
            try {
                ch = (char)System.in.read();
            } catch (IOException e) {
                e.printStackTrace();
            }
        } while(!((ch>='a'&&ch<='z') || (ch>='A'&&ch<='Z')));

        return ch;
    }

    /*
     * 读取一个输入字符
     */
    private int readInt() {
        Scanner scanner = new Scanner(System.in);
        return scanner.nextInt();
    }

    /*
     * 深度优先搜索遍历图的递归实现
     */
    private void DFS(int i, boolean[] visited) {
        ENode node;

        visited[i] = true;
        System.out.printf("%c ", mVexs[i].data);
        node = mVexs[i].firstEdge;
        while (node != null) {
            if (!visited[node.ivex])
                DFS(node.ivex, visited);
            node = node.nextEdge;
        }
    }

    /*
     * 深度优先搜索遍历图
     */
    public void DFS() {
        boolean[] visited = new boolean[mVexs.length];       // 顶点访问标记

        // 初始化所有顶点都没有被访问
        for (int i = 0; i < mVexs.length; i++)
            visited[i] = false;

        System.out.printf("DFS: ");
        for (int i = 0; i < mVexs.length; i++) {
            if (!visited[i])
                DFS(i, visited);
        }
        System.out.printf("\n");
    }

    /*
     * 广度优先搜索(类似于树的层次遍历)
     */
    public void BFS() {
        int head = 0;
        int rear = 0;
        int[] queue = new int[mVexs.length];            // 辅组队列
        boolean[] visited = new boolean[mVexs.length];  // 顶点访问标记

        for (int i = 0; i < mVexs.length; i++)
            visited[i] = false;

        System.out.printf("BFS: ");
        for (int i = 0; i < mVexs.length; i++) {
            if (!visited[i]) {
                visited[i] = true;
                System.out.printf("%c ", mVexs[i].data);
                queue[rear++] = i;  // 入队列
            }

            while (head != rear) {
                int j = queue[head++];  // 出队列
                ENode node = mVexs[j].firstEdge;
                while (node != null) {
                    int k = node.ivex;
                    if (!visited[k])
                    {
                        visited[k] = true;
                        System.out.printf("%c ", mVexs[k].data);
                        queue[rear++] = k;
                    }
                    node = node.nextEdge;
                }
            }
        }
        System.out.printf("\n");
    }

    /*
     * 打印矩阵队列图
     */
    public void print() {
        System.out.printf("List Graph:\n");
        for (int i = 0; i < mVexs.length; i++) {
            System.out.printf("%d(%c): ", i, mVexs[i].data);
            ENode node = mVexs[i].firstEdge;
            while (node != null) {
                System.out.printf("%d(%c) ", node.ivex, mVexs[node.ivex].data);
                node = node.nextEdge;
            }
            System.out.printf("\n");
        }
    }

    public static void main(String[] args) {
        char[] vexs = {'A', 'B', 'C', 'D', 'E', 'F', 'G'};
        char[][] edges = new char[][]{
            {'A', 'B'},
            {'B', 'C'},
            {'B', 'E'},
            {'B', 'F'},
            {'C', 'E'},
            {'D', 'C'},
            {'E', 'B'},
            {'E', 'D'},
            {'F', 'G'}};
        ListDG pG;

        // 自定义"图"(输入矩阵队列)
        //pG = new ListDG();
        // 采用已有的"图"
        pG = new ListDG(vexs, edges);

        pG.print();   // 打印图
        pG.DFS();     // 深度优先遍历
        pG.BFS();     // 广度优先遍历
    }
}
【数据结构与算法】图的遍历(深度优先遍历DFS算法) 1.1深度优先遍历 深度优先遍历(depth first search),也有称为深度优先搜索简称DFS。它的主要思想就是例如找钥匙一样。例如:我们的一把车钥匙被搞丢了但是可以确定的是它一定就在家里的某个位置,所以我们需要从房间开始寻找,可是我们是该在房间某一处寻找还是将一整个房间搜索完之后再找其他房间的地方呢?在深度优先遍历意思就是将一个房间的所有地方搜索完之后再进行其他房间的搜索,直至找到车钥匙为止。 假设你现在需要完成一个任务,要知道你在如下迷宫中,从顶点A开始要走遍所有图中的顶点并作上标记,注. 阅读详情

相关推荐

图的遍历(BFS、DFS)

图的遍历算法,宽度优先遍历(BFS)和深度优先遍历(DFS)

qq_51654808的博客 1130

数据结构与算法基础-学习-24-图的遍历之DFS(深度优先搜索)和BFS(广度优先搜索)

本文介绍数据结构与算法基础-遍历之DFS(深度优先搜索)和BFS(广度优先搜索)的算法实现思路、代码实现、算法效率分析、Linux编译测试结果。

qq_45111959的博客 5921

图的遍历-----深度优先遍历(dfs),广度优先遍历(bfs)【java详解】

图的遍历是指,从给定图中任意指定的顶点(称为初始点)出发,按照某种搜索方法沿着图的边访问图中的所有顶点,使每个顶点仅被访问一次,这个过程称为图的遍历。遍历过程中得到的顶点序列称为图遍历序列。深度优先搜索(DFS,Depth First Search)广度优先搜索(BFS,Breadth First Search)

2302_79862386的博客 3828

图的遍历(详解DFS与BFS)

详解DFS和BFS的方法和具体实现,包括邻接矩阵和邻接表两种数据结构

CXR_XC的博客 1万+

数据结构之图的深度优先遍历和广度优先遍历

1.图的简单介绍 上图就是一个图(无线图),由顶点和连线组成 图可以分为无向图和有向图(这个又有出度、入度的概念)、网,一般来说图有两种常用的表示方式,邻接矩阵(用二维数组的形式表示)和邻接表(主要是数组+链表的形式表示),图常用的遍历方式有深度优先遍历(DFS)和广度优先遍历(BFS)。 由于等会代码是用邻接矩阵来实现DFS和BFS,这里主要介绍一下邻接矩阵的表示方法:两个顶点相邻,则

poppy一直在的博客 8405

【数据结构】图的遍历之DFS和BFS

1.图的遍历包括深度优先遍历DFS和广度优先遍历BFS,这两种遍历算法在

淡定从容的专栏 2479

【数据结构】图的遍历:广度优先(BFS),深度优先(DFS)

算法思想,广度优先生成树,深度优先生成树,算法实现

小人物,大梦想! 7189

图的遍历:DFS和BFS算法

DFS(深度优先算法) 1. 原理概述 最基本的DFS是用来解决无向图的遍历问题的。无向图用沿主对角线对称的邻接矩阵存储。DFS算法最基本的代码实现如下: void dfs(int cur)//cur是当前所在的顶点编号 { sum++;//每访问一个顶点,sum+1 if(sum==n) return; for(i=1;i//从1号顶点到n号顶点依次尝试,看哪些

jinzhao1993的博客 3618

图的遍历(深度优先遍历DFS,广度优先遍历BFS)以及C语言的实现

遍历的定义: 从已给的连通图中某一顶点出发,沿着一些边访遍图中所有的顶点,且使每个顶点仅被访问一次,就叫做图的遍历,它是图的基本运算. 一:深度优先遍历(DFS) 1,在访问图中某一起始顶点V后,由V出发,访问它的任一邻接顶点W1 2,再从W1出发,访问与W1邻接但还未被访问过的顶点W2; 3,然后再从W2出发,进行类似的访问...... 4,如此进行下去,直至到达所有的邻接顶点都被访问过的顶点U为止. 5,接着,退回一步,退到前一次刚访问过的顶点,看是否还有其它没有被访问过的邻接点 6,如

any_ways的博客 3万+

【数据结构】图的遍历(BFS和DFS)

图的遍历 图的遍历是指从图中的某一顶点出发,按照某种搜索方式沿着途中的边对图中所有顶点访问一次且仅访问一次。图的遍历主要有两种算法:广度优先搜索和深度优先搜索。 广度优先遍历BFS 广度优先遍历(BFS 也叫广度优先搜索)类似于二叉树的层序遍历算法 #define MaxSize 100; bool visited[MaxSize]; //访问数组,记录顶点是否被访问过,初始都赋值为false...

Sicilly的博客 1248

从零开始解析N-CMAPSS数据集:航空发动机健康管理的入门指南

本文详细解析了N-CMAPSS数据集在航空发动机健康管理中的应用,从数据集的构成、关键变量到实际数据分析方法,为初学者提供了全面的入门指南。通过Python代码示例,展示了如何加载、探索和建模这一复杂数据集,帮助读者掌握航空发动机性能预测的核心技术。

weixin_29063979的博客 325

【数据结构】六、图:4.图的遍历(深度优先算法DFS、广度优先算法BFS)

图的遍历是和树的遍历类似,我们希望从图中某一顶点出发访遍图中其余顶点,且使每一个顶点仅被访问一次, 这一过程就叫做图的遍历(Traversing Graph)。 对于图的遍历来,通常有两种遍历次序方案: 深度优先遍历 广度优先遍历 1.1 深度优先遍历DFS 深度优先遍历(Depth First Search),也有称为深度优先搜索,简称为DFS。 1.1.1 DFS算法 深度优先搜索类似于树的先序遍历。如其名称中所暗含的意思一样,这种搜索算法所遵循的搜索策略是尽可能“深”地搜索一个图,每次都尝试向更

关注:https://github.com/Suhan42 4998

Android14 有线网络静态IP配置:从固件烧录到系统默认设置

本文详细解析了在Android14系统中,如何通过修改系统框架层和设置应用,为设备预设有线网络静态IP地址,实现固件烧录后即具备指定网络配置的功能。文章深入探讨了从扩展SettingsProvider数据库字段、配置默认值,到在设置应用中读取和应用配置的完整流程,旨在解决工业平板、智能终端等设备在无DHCP网络环境中批量部署的痛点,提升开箱即用体验。

lake5的博客 922

C++数据结构-图的遍历:DFS深度优先及广度优先详解

DFS(Depth-First-Search,深度优先搜索)算法的具体做法是:从某个点一直往深处走,走到不能往下走之后,就回退到上一步,直到找到解或把所有点走完。在实现这一个依次的访问顺序时,操作动作存储与数据结构(栈)的思想及其相似,同时也由于栈的性质,我们可以通过递归来简化栈的创建,因此DFS算法的两种做法分别时利用栈或者递归实现。算法步骤(递归或栈实现)a)访问指定起始地点。b)若当前访问顶点的邻接顶点有未被访问的顶点,就任选一个访问。

Dola的博客 4033

Proteus 8.9仿真五路抢答器:从74LS148编码到NE555报警的保姆级电路拆解

本文详细解析了使用Proteus 8.9仿真五路抢答器的完整设计流程,从74LS148优先编码器到NE555定时报警电路。通过保姆级的电路拆解和芯片选型指南,帮助读者掌握数字电路中的编码、锁存、译码和定时等核心技术,实现稳定可靠的抢答系统仿真。

weixin_30836759的博客 382

鸿蒙OpenHarmony技术:【Docker编译环境】

OpenHarmony为开发者提供了两种Docker环境,以帮助开发者快速完成复杂的开发环境准备工作。独立Docker环境:适用于直接基于Ubuntu、Windows操作系统平台进行版本编译的场景。基于HPM的Docker环境:适用于使用HPM工具进行发行版编译的场景。点击或者复制转到。表1Docker镜像介绍系统类型运行平台Docker镜像仓库标签标准系统(独立Docker环境)3.2小型系统(独立Docker环境)3.2轻量系统(独立Docker环境)3.2。

m0_62167422的博客 1445

数据结构C++——图的遍历DFS和BFS

数据结构C++——图的遍历DFS和BFS 文章目录数据结构C++——图的遍历DFS和BFS一、深度优先搜索遍历(DFS)①DFS的过程②FirstAdjVex()函数的代码实现③NextAdjVex()函数的代码实现④深度优先搜索遍历连通图⑤深度优先搜索遍历非连通图⑥采用邻接矩阵表示DFS⑦采用邻接表表示DFS⑧测试的完整代码二、广度优先搜索遍历①BFS的过程②广度优先搜索遍历连通图③广度优先搜索遍历非连通图④采用邻接矩阵表示BFS⑤采用邻接表表示BFS⑥测试的完整代码三、总结 一、深度优先搜索遍历(DFS

qq_54162207的博客 3176

仿真学习系列(三十):Sigrity设计文件(Altium Designer和Allegro)导入

很多刚接触 Sigrity 的工程师都会产生疑问:Sigrity 功能这么多,是不是门槛很高?我能学得会吗? 其实,Sigrity 的核心并不在“操作难”,而是在“理解仿真背后的机理”。一旦掌握基本流程,你会发现它并没有想象中那么复杂,反而能大大提升你的高速设计能力。本节内容,就是从最简单的一步开始 —— 把你的设计文件正确导入 Sigrity。

案例文章,高速信号 527

深度优先算法(DFS)

根据访问节点的顺序与方式,可以分为广度优先算法(BFS)和深度优先算法(DFS),本文介绍深度优先算法: 深度优先算法 1、算法概述 深度优先搜索属于图算法的一种,英文缩写为DFS。其过程简要来说是对每一个可能的分支路径深入到不能再深入为止,而且每个节点只能访问一次。 深度优先搜索是一种在开发爬虫早期使用较多的方法,它的目的是要达到被搜索结构的叶结点(即那些不包含任何超链的HTML文件) 。 它的...

qq_41896683的博客 3万+

【WLAN】【调试】如何使用Wireshark分析加密的WiFi数据包

- 当配置网卡为monitor 模式的情况下,可以使用 wireshark来抓取空口报文; - 如果WiFi采用非Open加密方式,则从报文中仅能分析到 802.11协议层,更底层(如DHCP、ICMP、TCP等)被加密,此时可以使用 wireshark 来完成解密。 - 解密之后,可以通过icmp、tcp等关键词过滤报文。

一介草民,只为生活。 2988

美的集团-数据挖掘工程师面试分享

美的集团-数据挖掘工程师面试分享

513

【数据结构和算法】图的遍历(深度优先遍历DFS与广度优先遍历BFS)

图的遍历 遍历定义: (遍历的实质:找到每个顶点的邻接点的过程) 图的遍历特点 解决重复遍历方法 图的遍历 1、深度优先遍历 方法: 例子: (连通图的深度优先遍历类似于树的先跟遍历,走不动再往回退) 思想思路 (其中辅助数组visited[n],一开始初始化为0,访问到就初始化为1。) 算法实现 代码如下: void DFS(AMraph G...

Clichong 3613

【局部规划模块轨迹优化算法】EM_planner最大期望滚动优化算法

认知有限,望大家多多包涵,有什么问题也希望能够与大家多交流,共同成长!本文先对EM_planner最大期望滚动优化算法做个简单的介绍,具体内容后续再更,其他模块可以参考去我其他文章提示:以下是本篇文章正文内容。

qq_35635374的博客 762

图的遍历方法——DFS和BFS

DFS类似于树的先序遍历,因此可以用递归实现; BFS类似于树的层次遍历,因此可以用队列实现。 说明:下面代码中图的存储方式是邻接表。关于邻接表和邻接矩阵可看邻接表和邻接矩阵 1.深度优先遍历( Depth First Search) 思想 从图中的某一个顶点 v0 出发,访问此顶点,然后依次从 v0 的没被访问的邻接点出发深度优先遍历图(体现了递归的思想),直至图中所有和 v0 有路径相通的顶点都被访问到;若此时图中仍有结点没有被访问,则另选图中一个未曾访问的顶点作起始点,重复上述过程。 因为要

syh的技术记录 5344

温度PID控制PLC程序

温度PID稳定控制程序,适用于欧姆龙PLC,对其他PLC也具有很大参考价值

TMS_WebGMaps_1.9.8.0_Full_Source

TMS_WebGMaps_1.9.8.0_Full_Source 全源码 delphi cbuilder

数据结构21————图的深度优先遍历(DFS)&广度优先遍历(BFS)

数据结构18————图的深度优先遍历(DFS)&amp;广度优先遍历(BFS) DFS定义 遍历思路 伪代码 对邻接矩阵存储无向图的进行DFS 对邻接表存储的无向图进行DFS

冰炭不投day的博客 4047

计算机控制技术及应用

《计算机控制技术及应用》通过总结作者的科研成果和吸收国内外的先进理论、方法和技术,以计算机控制系统的网络化、开放化、智能化和集成化发展趋势为主线索,主要介绍计算机控制系统的基本概念和计算机控制系统的典型形式,计算机控制系统的数学描述与基本分析方法,以及数字PID控制器、最少拍控制系统、达林算法、状态变量设计法等设计方法及其各种改进算法。重点突出计算机控制系统输入输出通道接口的设计方法和典型控制系统的设计案例与实现方法等。

数据结构 --- 图的遍历 DFS、BFS

什么是DFS、BFS? 一条线走到底,深度优先遍历,每一个顶点只遍历、只打印一次的方式:DFS、BFS 数据结构 --- 图的存储_考拉爱睡觉鸭~的博客-优快云博客 单纯地把邻接顶点的邻接顶点打印出来,顶点重复遍历,打印多次 从 A→F 所有的节点都遍历完了,需要做回退,从F回退到D点,找D点有没有邻接顶点,没有邻接顶点,继续做回退,退到B节点,有未访问的临接顶点,访问C顶点 如果遍历的节点已经被遍历了,不能重复遍历,要做回退 如果形成环状,也是重复遍历的情况,也要做回.........

weixin_60569662的博客 3988

C# WinForm 基于DirectShow.dll编写的程序,可边预览边保存视频,音频和图片

基于微软的DirectShow.dll的二次开发1.自动识别连接的摄像头跟麦克风且可以对其进行选择(默认选中第一个)2.可录制wmv和avi两种格式的视频并且都带有音频,avi可以录制的分辨率和帧数进行选择,wmv默认进行了淸晰度优化如不喜欢可去除代码中有相关提示3.可在预览点开之后进行拍照,也可边录制视频边拍照4.添加了视频和音频的压缩功能(酌情使用)这次二次开发发现C#对DirectShow的相关信息太少,这次做完也不敢藏私共享出来,还望大家指正

上一篇: 【数据结构基础】图 - 基础和Overview
下一篇: 【数据结构基础】图 - 最小生成树(Prim & Kruskal)
毕设王同学
博客等级 码龄12年 133粉丝 128原创
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付:10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

毕设王同学

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付:¥1
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
