如何使用UML完成一个设计文档(读书笔记)

软件建模与设计过程可以拆分成需求分析、概要设计和详细设计三个阶段。UML 规范包含了十多种模型图，常用的有 7 种：类图、序列图、组件图、部署图、用例图、状态图和活动图。

一、类图

类图用于描述类的特性和类之间的静态关系

类的组成部分

类的名字，类的属性，类的方法

类之间的关系

1. 关联
   当一个类的属性保存了对另一个类的实例的引用时，就产生了关联关系

   单向关联
   双向关联
   自身关联
   多维关联
   一对多关联
   多对多关联




2. 依赖
   一个类中局部变量、函数参数、返回值建立于对其他类的调用，也就是一个类在某一时刻会用到另一个类


3. 组合
   一个类由其他几个类共同组成，代表整体的对象负责代表部分的对象的生命周期

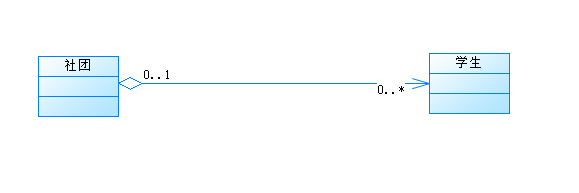

4. 聚合
   是整体与部分的关系, 且部分可以离开整体而单独存在

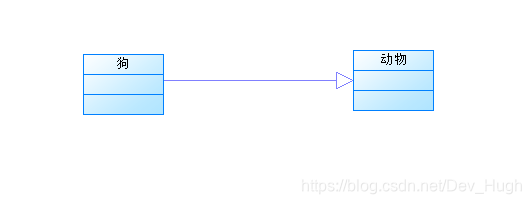

5. 泛化
   泛化关系用来表示类与类，类与接口之间的继承关系，还有类与接口的实现关系


二、序列图

序列图描述的是参与者之间的动态调用关系，每个参与者有一条垂直向下的生命线，这条线用虚线表示，而参与者之间的消息也从上到下表示其调用的前后顺序关系，

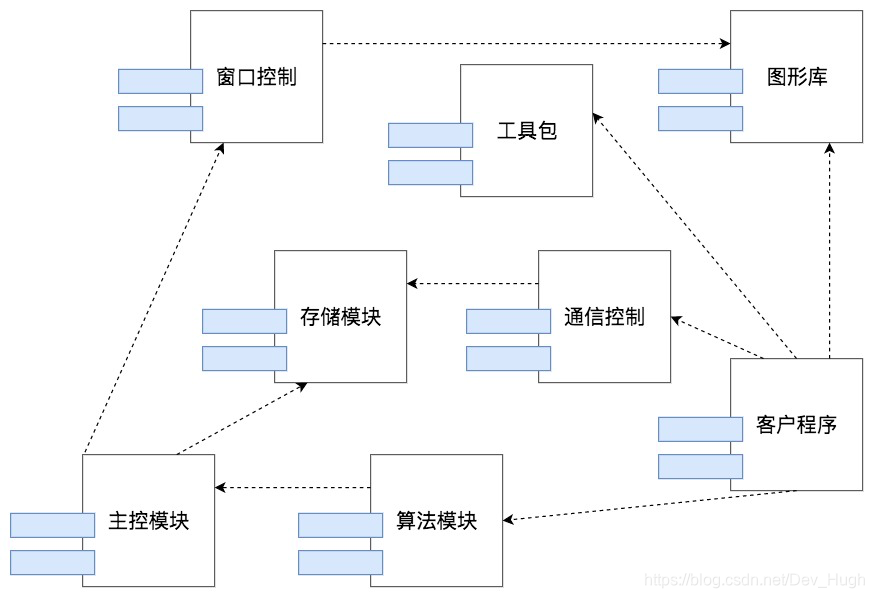

三、组件图

组件是比类粒度更大的设计元素，一个组件中通常包含很多个类，组件图通常用来描述物理上的组件，比如一个 JAR，一个 DLL 等等，组件图描述组件之间的静态关系，一般用在概要设计阶段

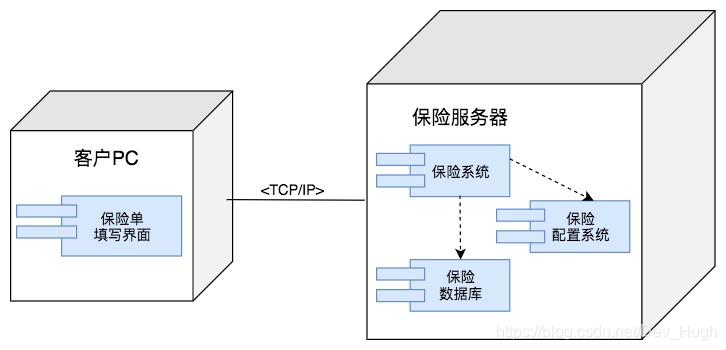

四、部署图

部署图描述软件系统的最终部署情况，部署图是软件系统最终物理呈现的蓝图，主要用在概要设计阶段

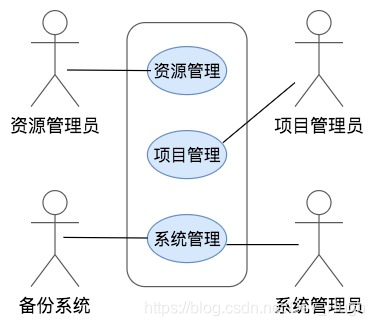

五、用例图

用例图主要用在需求分析阶段，通过反映用户和软件系统的交互，描述系统的功能需求

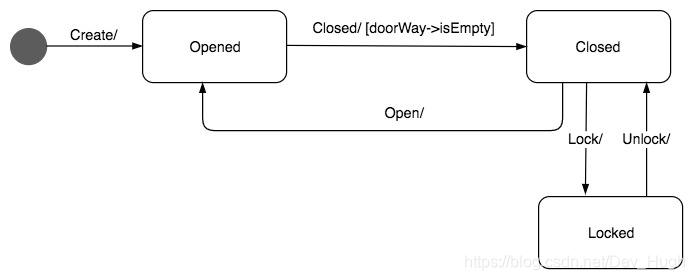

六、状态图

状态图用来展示单个对象生命周期的状态变迁。比如用户账号欠费状态，账号激活状态，账号注销状态

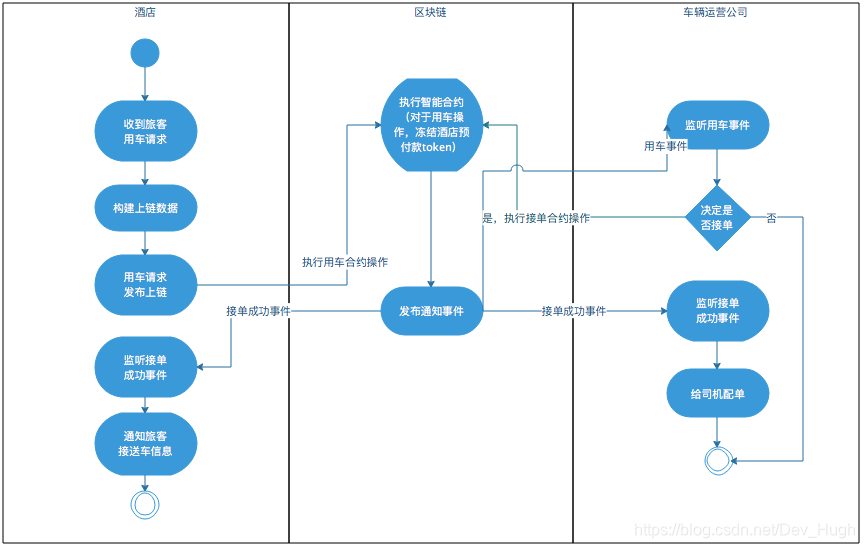

七、活动图

活动图主要用来描述过程逻辑和业务流程。UML 中没有流程图，很多时候，人们用活动图代替流程图

八、小结

在需求分析阶段，主要是通过用例图来描述系统的功能与使用场景；对于关键的业务流程，可以通过活动图描述；如果在需求阶段就提出要和现有的某些子系统整合，那么可以通过时序图描述新系统和原来的子系统的调用关系；可以通过简化的类图进行领域模型抽象，并描述核心领域对象之间的关系；如果某些对象内部会有复杂的状态变化，比如用户、订单这些，可以用状态图进行描述。
在概要设计阶段，通过部署图描述系统最终的物理蓝图；通过组件图以及组件时序图设计软件主要模块及其关系；还可以通过组件活动图描述组件间的流程逻辑。
在详细设计阶段，主要输出的就是类图和类的时序图，指导最终的代码开发，如果某个类方法内部有比较复杂的逻辑，那么可以用画方法的活动图进行描述。
