信号与传输介质

信息：人对现实世界食物存在方式或运动状态的某种认识
数据：用于描述事物的某些属性的具体量值
信号：信息传递的媒介

信号可以分为模拟信号和数字信号。

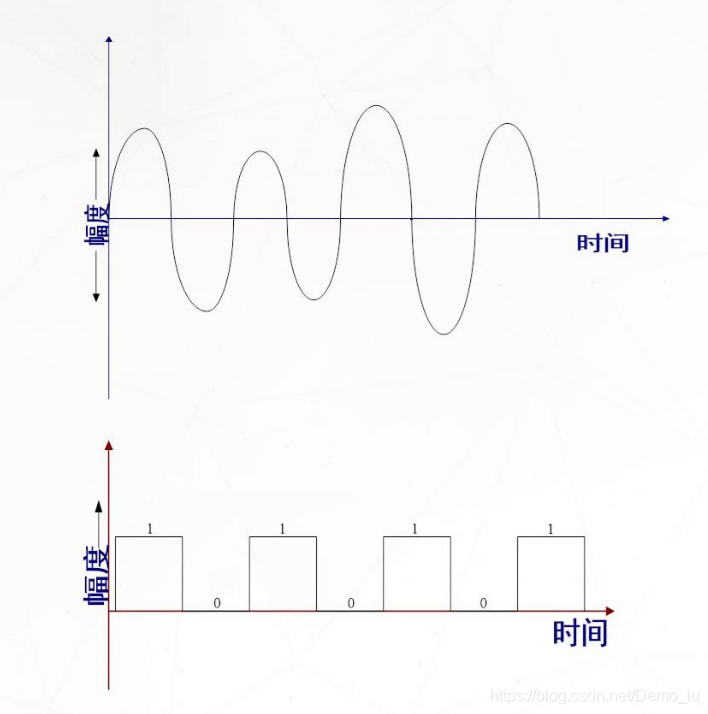

（1）模拟信号
模拟信号是信号参数（幅度、频率等）大小连续变化的电磁波，可以以不同的频率在媒体上传输，是一个连续变化的物理量。
（2）数字信号
数字信号是不连续的物理量，信号参数也不连续变化。数字信号使用几个不连续的物理状态来表示数字。现在最常见的数字信号是振幅取值一般只有两种（0和1）波形的信号，称为二进制信号。脉冲的出现表示1，不出现表示0。

信号在传输过程中，因为受到外界干扰或传输介质本身的阻抗等特性，会产生一定程度的失真。
信号失真的原因主要有以下几个？
（1）噪声
信号在信道中传输时，往往会受到噪声的干扰。“噪声”的简单定义：在信号的传输、处理过程中，由于设备自身、环境干扰等原因而产生的附加信号。这些信号与输入信号无关，是有害的。
（2）衰减
信号随着传播距离的增加，能量会逐渐减少。
模拟信号和数字信号在传播过程中都存在衰减，为了补偿衰减，在传输过程中要经常对模拟信号和数字信号进行放大处理。模拟信号的问题在于当它被放大时，伴随着的累积噪声也将被放大。

数字信号的优势

（1）抗干扰能力强
模拟信号在传输过程中与叠加的噪声很难分离，噪声会随着信号一起被传输、放大，严重影响通信质量。
数字通信中的信息时包含在脉冲的有、无之中的，只要噪声绝对值不超过某一阈值，接收端便可判断脉冲的有无，以保证通信的可靠性。

（2）远距离传输仍能保证质量
因为数字通信采用再生中继方式，能够消除噪声，所以再生的数字信号和原来的数字信号一样，可继续传输下去，这样通信质量便不受距离的影响。

传输介质的连接与布线

双绞线的连接规范
T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

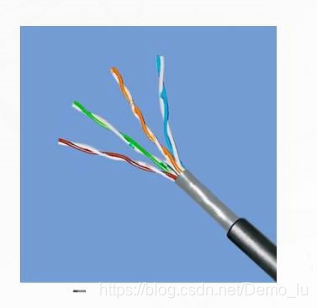

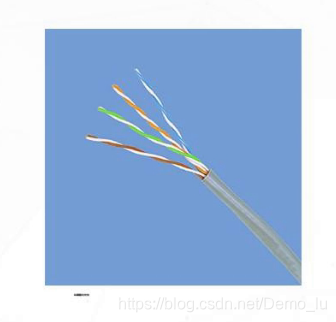

双绞线

总共8根双绞线、两两绞合在一起
常用的有5类、超5类和6类

线缆的连接
直通网线：（又称为标准网线、平行线）就是RJ-45两端同时采用T568A或T568B标准的接法。
交叉网线：则一端采用T568A标准制作，而另一端采用T568B标准制作。
全反线：线序一般是一头为T568B，另外一头的颜色全反过来（线序12345678–87654321），主要连接电脑和交换机、路由器的Console口。

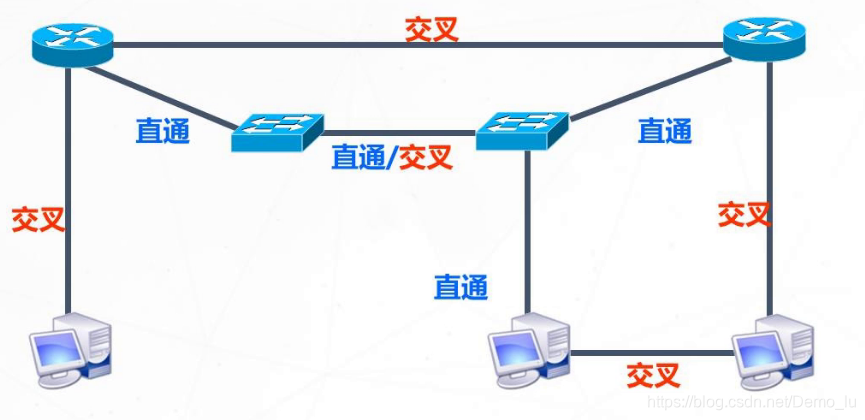

不同设备间用直通线：路由——交换、PC——交换
相同设备间用交叉线：PC——PC、路由——路由、交换——交换、PC——路由（PC网口与路由器网口是同类的）

双绞线分类
屏蔽双绞线：铜线外包裹一层金属网膜
用于电磁环境非常复杂的工业环境中
非屏蔽双绞线：用于电磁干扰相对较弱的环境

双绞线标准与分类
EIA/TIA-568——“商用建筑物电信布线标准”
Cat 5：主要用于100Base-T和10Base-T网络
Cat 5e：衰减更小，串扰更少，性能优于5类线
Cat 6：传输速率可达1Gbps
Cat 7：传输频率可达10Gbps

光纤分类

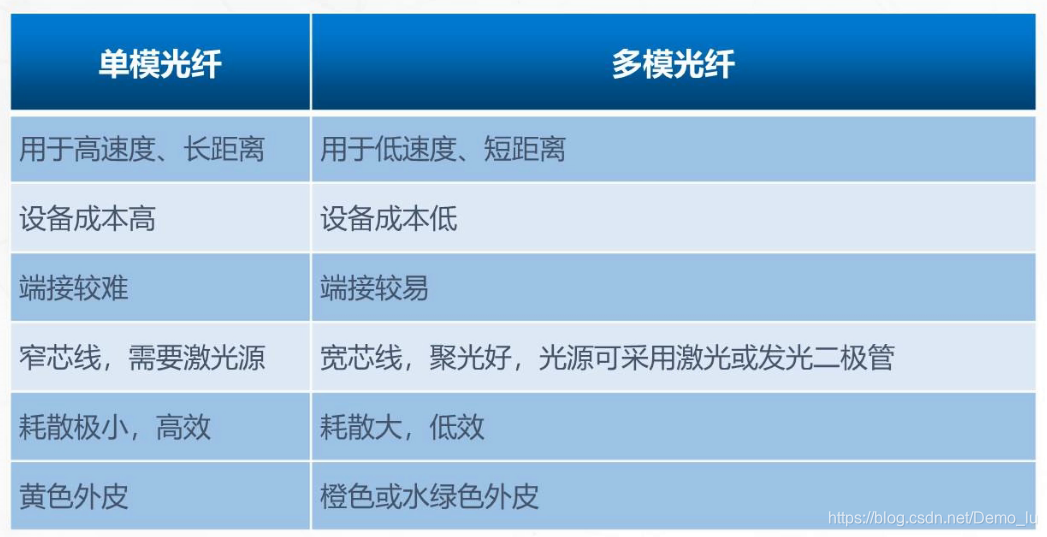

光纤分为单模光纤和多模光纤

光纤接口分类
FC：圆形带螺纹光纤接头
ST：卡接式圆形光纤接头
SC：方型光纤接头
LC：窄体方形光纤接头
MT-RJ：收发一体的方型光纤接头

无线传输介质

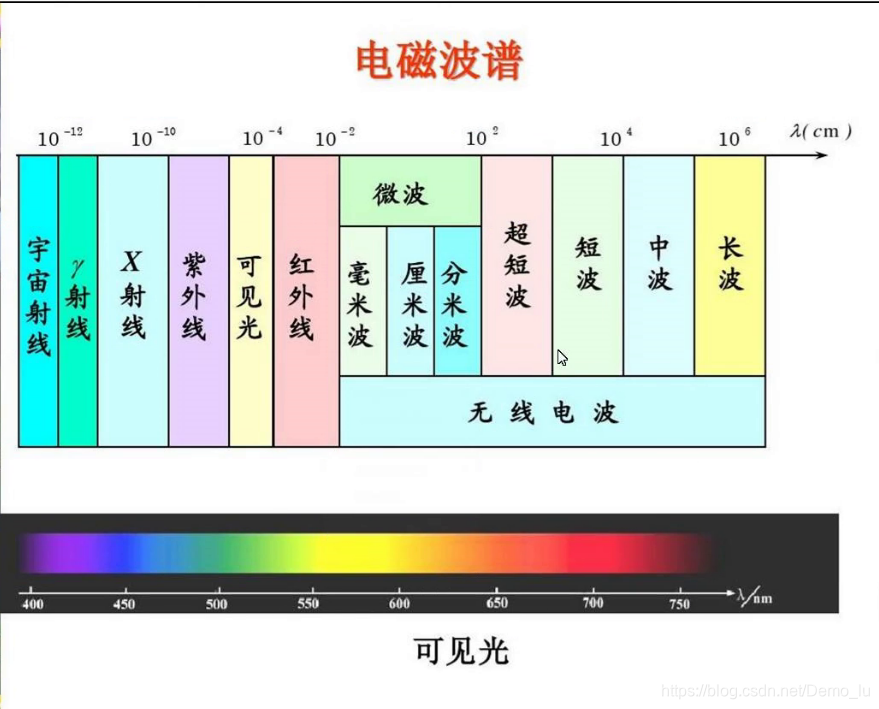

利用电磁波充当传输媒体的传输介质
包括：无线电波、微波、红外线和激光等

无线电波
在自由空间（空气和真空）传播的射频频段的电磁波
传播特性
频率越低、传播损耗越小、覆盖距离越远
频率越高、系统容量越大、覆盖距离越近

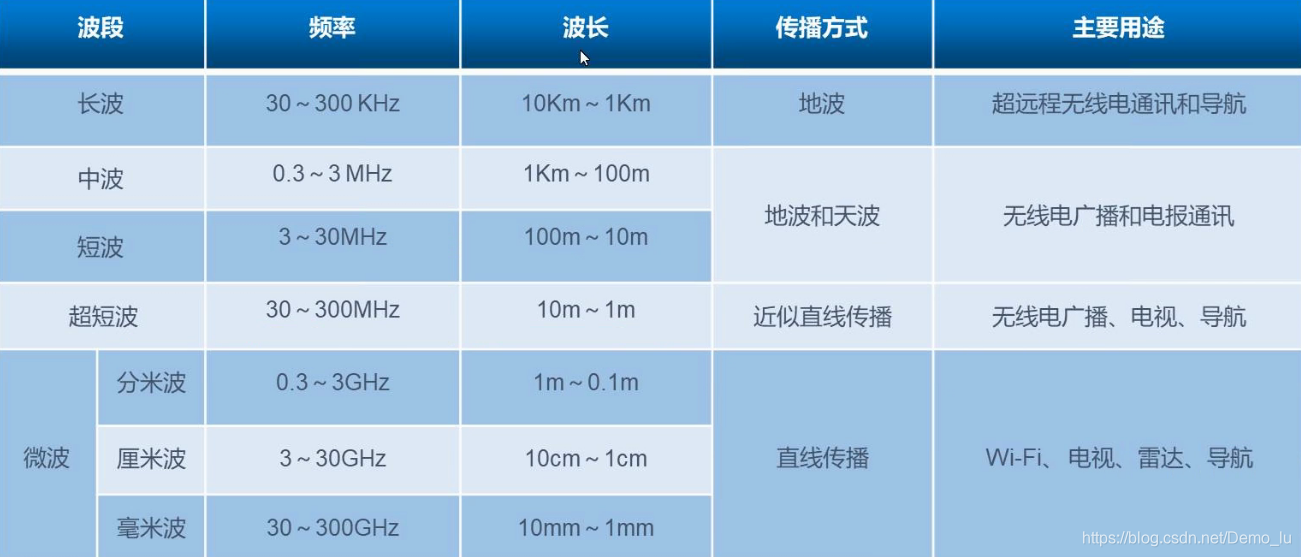

无线电波根据传播特性分类

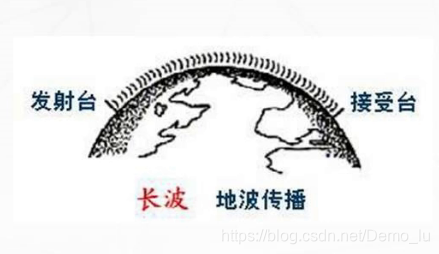

1.地波传播

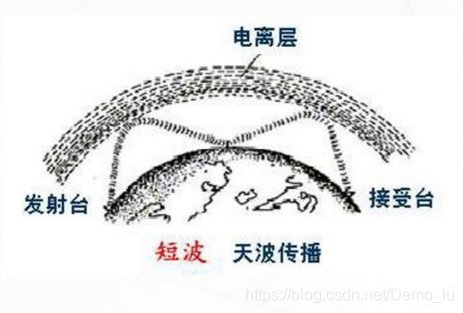

2.天波传播

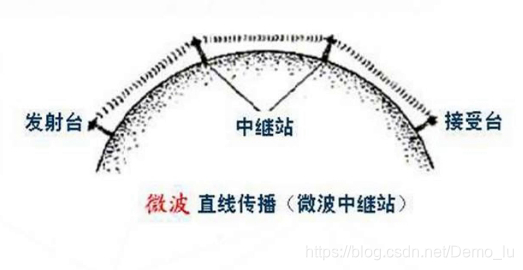

3.直线传播

微波

微波包括：分米波、厘米波、毫米波

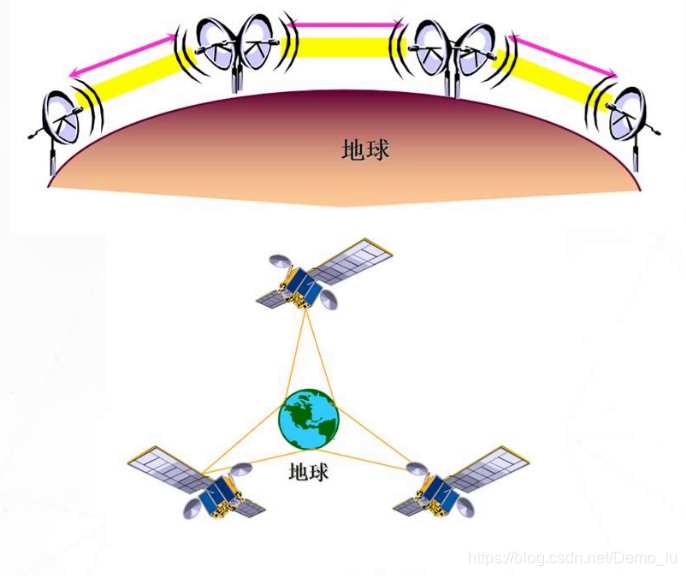

地面微波：点到点传送，距离为50-100km
卫星微波：距离为3.6万km，传输延时长

红外线：不受无线电波的干扰，近距离传输；
受太阳的干扰大，不能穿墙
激光：传输距离远，延时长
直线传播，不能穿越障碍

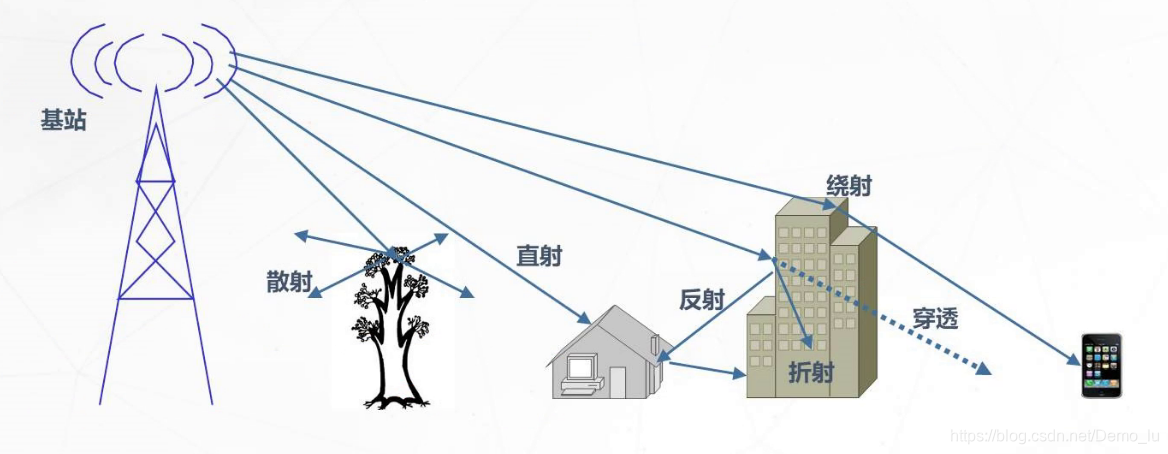

无线电波的传输方式：直射、反射、折射、穿透、绕射（衍射）和散射

天线：用来辐射和接收无线电波的装置称为天线
一般由振子、馈电网络、外罩这三部分组成
1.振子向空间发射电磁波
2.馈电网络连接收发信机与天线振子
3.外罩用来保护天线内部器件

布线过程中使用的材料

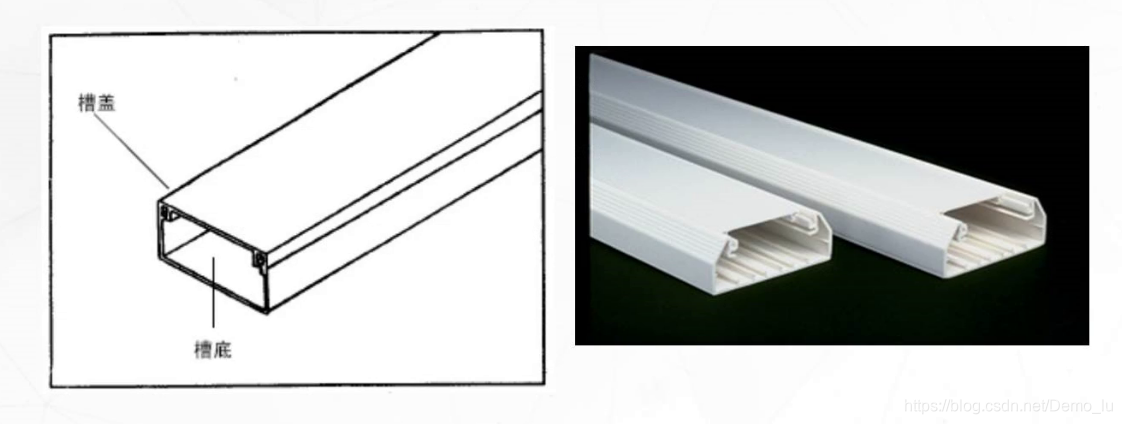

1.线槽

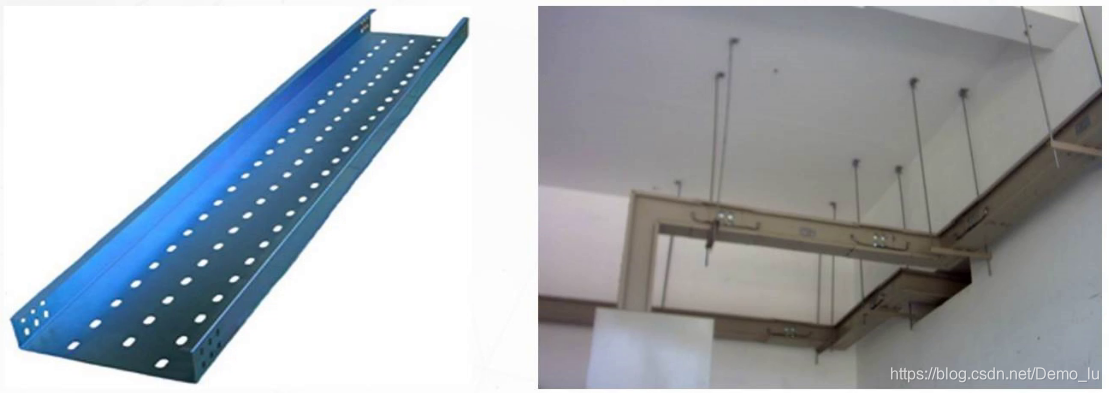

2.桥架
铺设的线缆较多时，便会使用桥架
也可以将多个线槽放到桥架上

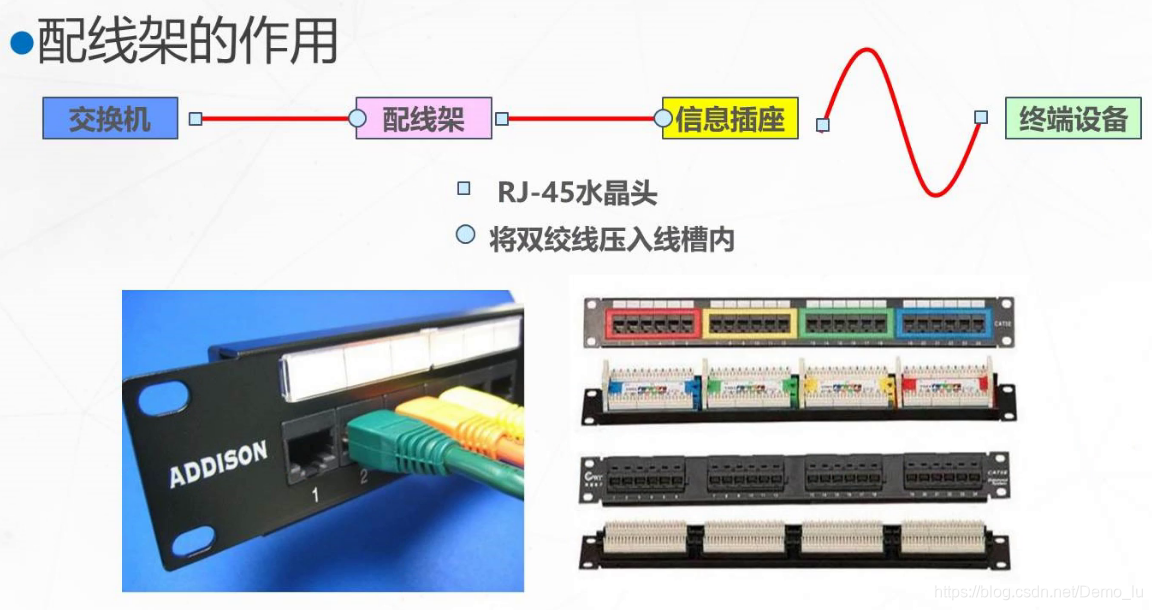

3.配线架

办公室布线实施

1.墙壁打孔：孔直径要小于线槽盒宽度，注意美观
打孔位置应在吊顶上方
2.线槽安装： 用螺丝将线槽固定在办公室的墙壁上
固定点的间距大约1m左右
3.布设线缆： 截取前先计算每根线缆长度（包括冗余量）
打好临时线标，以便区分线缆
将线缆捆扎好进行牵引
4.端接线缆： 将线缆连接到配线架和信息模块
更换正式标签，并记录配线架和信息模块的对应关系
5.设备上架： 安装前确认
安装弯角（耳朵）
固定设备
6.连通性测试： 测试范围：主机间通信，主机与其他节点间通信
测试方法：测线器检查双绞线端接以及双绞线跳线的线序
使用ping命令测试线缆通信质量
