UML学习——活动图

什么是活动图

活动图类似于流程图,它显示出工作步骤,判定点和分支。可用于描述业务过程和类的操作。



图例

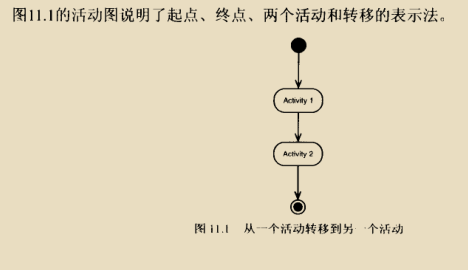

活动:圆角矩形表示。一个活动一旦处理完,自动会引发下一个活动。箭头表示从一个活动转移到下一个活动。

活动图的起点:用一个实心圆表示

活动图的终点:用一个公牛眼形的图标表示

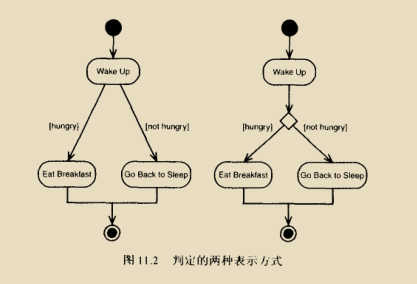

判定活动与并行活动






信号

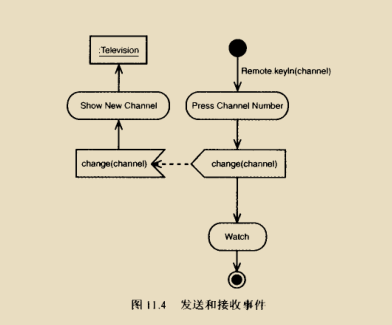

当信号被接受时,会引发一个活动的发生。凸多变形代表输出事件,凹多边形代表输入事件

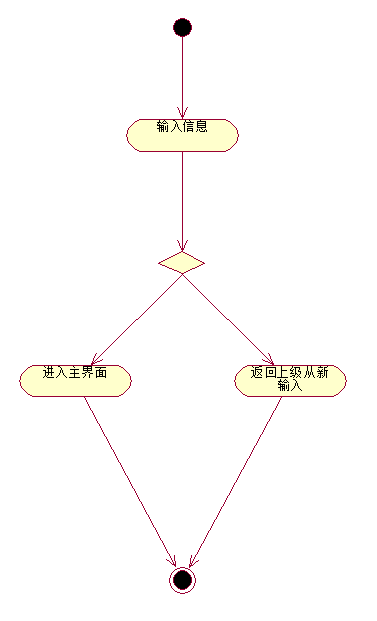

应用:以机房系统登录为例



活动图与状态图的区别

状态图反映的是对象的状态变化,活动图反映的是系统的状态变化
