UML学习——状态图；部署图

状态图

定义：状态图描述了一个对象所处的可能状态以及状态之间的转换，并给出了状态变化序列的起点和终点。

状态图与类图，对象图，用例图，有本质不同。状态图只是对单个对象建立模型。

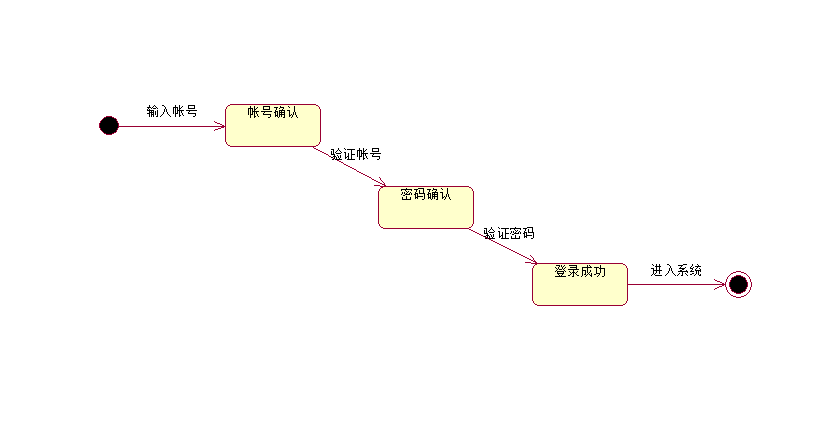

基本符号：圆角矩形代表一个状态，实心圆代表状态转移的起点，公牛眼形圆圈代表终点

子状态：很多状态存在于单个状态中。有两种形式：顺序子状态，并发子状态。

阶段：分析需求和开发阶段。帮助分析员，设计员和开发人员理解系统中对象的行为。

部署图

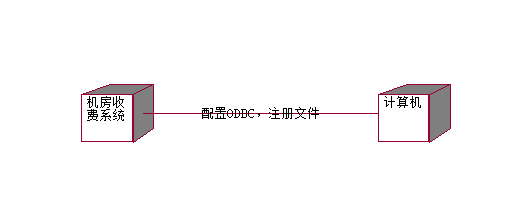

表示该软件系统如何部署到硬件环境中
