统一建模语言UML概述

本文是一篇笔记文。

统一建模语言(Unified Modeling Language, UML)是系统的可视化建模语言，是国际统一的软件建模标准。虽然UML源于面向对象软件建模领域，但是由于其内建了大量的扩展机制，可以应用于其他领域，诸如工作流程、业务领域等。

UML是一组图形符号，每个符号都有明确语义，为软件开发人员提供了一种用于交流和描述软件蓝图的标准语言。UML语言所建的模型为精确的，适合于软件开发过程中所有重要的分析、设计和实现决策的详细描述。并且UML可以和各种编程语言进行较好的映射，是各种技术背景软件人员的一种通用语言。

UML的结构

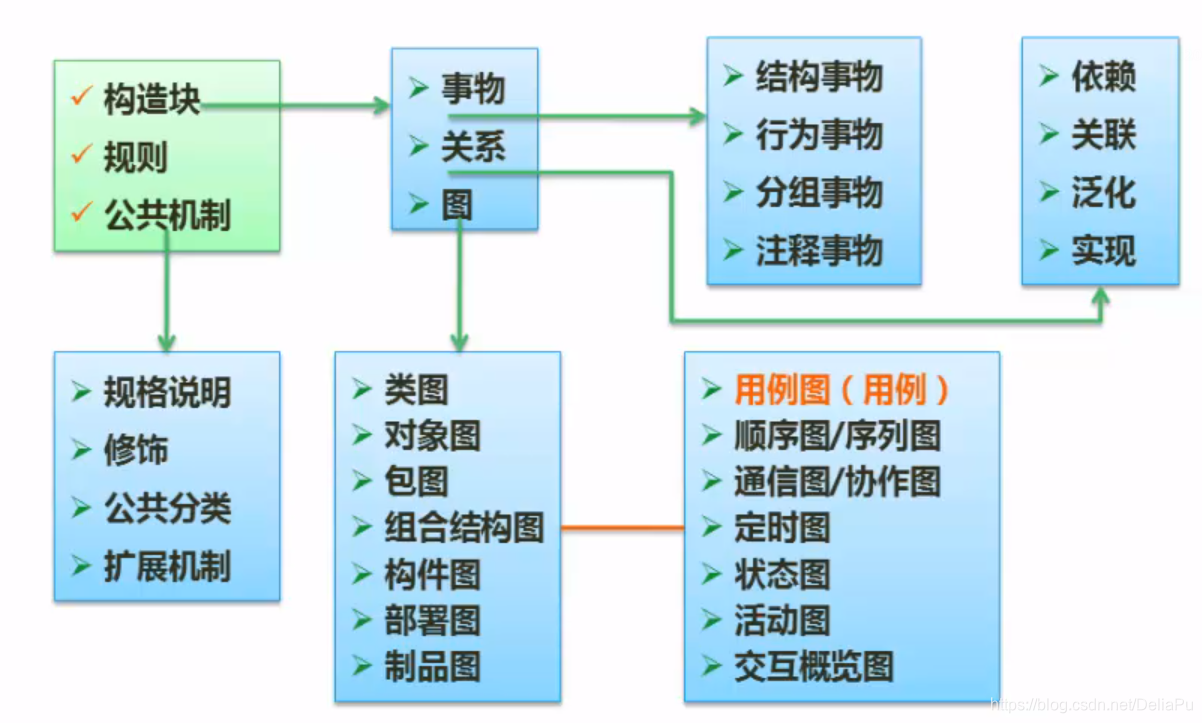

UML的构成包括三个部分：构造块、公共机制和规则。

1. 构造块

构造块包含UML建模元素(即事物)、关系和图。

其中，事物包括结构事物(如类、接口、协作、用例、活动、组件、节点等)、行为事物(交互、状态机等)、分组事物(包)、注释事物。

关系：是指我们常用的关联关系、依赖关系、泛化关系和实现关系。

图：UML发展到2.0，目前包含14种不同的图，这些图又分为两类，一类是表示系统静态结构的静态模型(也叫结构图)，一类是表示系统动态结构的动态模型(也叫行为图)。

• 静态模型(结构图)包括：类图、对象图、包图、组合结构图、构件图、部署图、制品图；
• 动态模型(行为图)包括：用例图、顺序图
