一.磁盘结构

1.磁盘的物理结构：

盘片：硬盘有多个盘片，每盘片两面

磁头：每面一个磁头

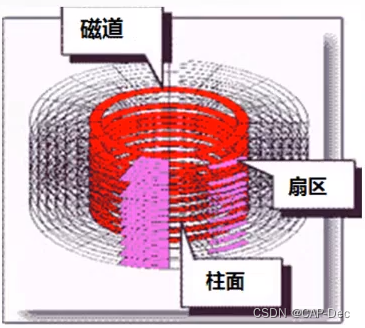

2.磁盘的数据结构：

扇区：盘片被分为多个扇形区域，每个扇区存放512字节的数据，硬盘的最小存储单位

磁道：同一盘片不同半径的同心圆，是由磁头在盘片表面划出的圆形轨迹

柱面：不同盘片相同半径构成的圆柱面，由同一半径圆的多个磁道组成

硬盘的存储容量=磁头数✖磁道（柱面）数✖每道扇区数✖每扇区字节数（512字节）

可以用柱面、磁头、扇区来唯一定位磁盘上每一个区域

磁盘的接口类型：IDE、SATA、SCSI、SAS、光纤通道、M.2

3.MBR与磁盘分区表示

主引导记录（MBR: Master Boot Record)

MBR位于硬盘第一个物理扇区处 MBR中包含硬盘的主引导程序和硬盘分区表分区表有4个分区记录表，每个分区及录取占16个字节 Linux中将硬盘、分区等设备均表示为文件

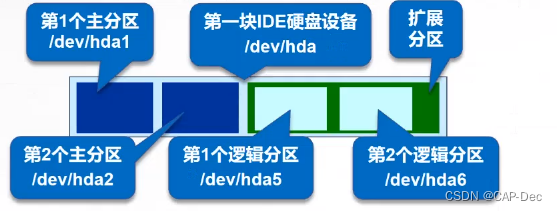

4.磁盘分区结构

磁盘中的主分区目录只有4个主分区和扩展分区的序号限制在1~4 扩展分区再分为逻辑分区逻辑分区的序号将始终从5开始

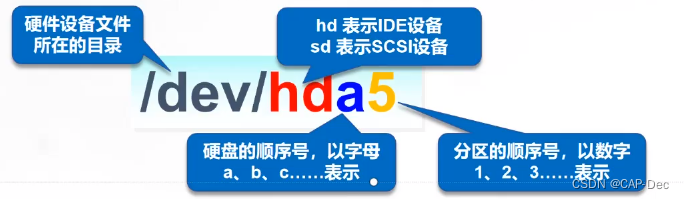

Linux中硬盘、文件分区的文件表示：/dev/sdb /dev/sdb1 /dev/sdb2 sd：表示为硬盘设备接口类型，sd为SCSI hd为IDE 硬盘序号是以字母 a b c ... 顺序依次表示分区序号是以数字 1 2 3 ... 顺序依次表示。主分区号 1~4 ，逻辑分区始终是从 5 开始

MBR分区格式最大支持2.2TB的存储设备，每个硬盘最多可分4个主分区，或3个主分区、1个扩展分区和在扩展分区里分多个逻辑分区

5.文件系统类型

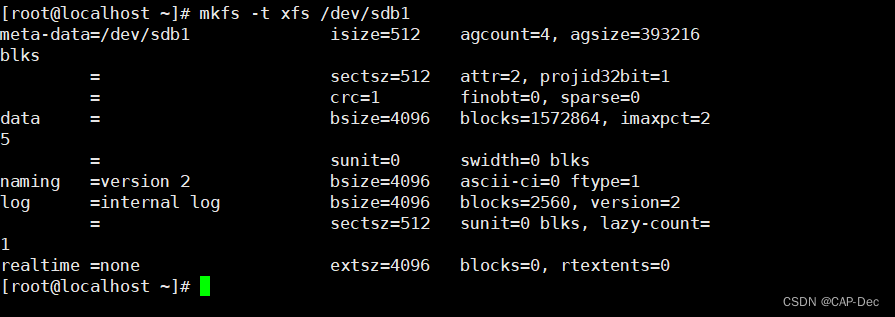

XFS文件系统

存放文件和目录数据的分区
高性能的日志型文件系统，特别擅长于处理大文件，可支持上百万TB的存储空间
CentOS 7 系统中默认使用的文件系统

SWAP交换文件系统

为Linux系统建立交换分区
一般设置为物理内存的1.5~2倍

Linux支持的其他文件系统类型

EXT4/3、FAT32、NTFS、LVM

二.管理磁盘和分区

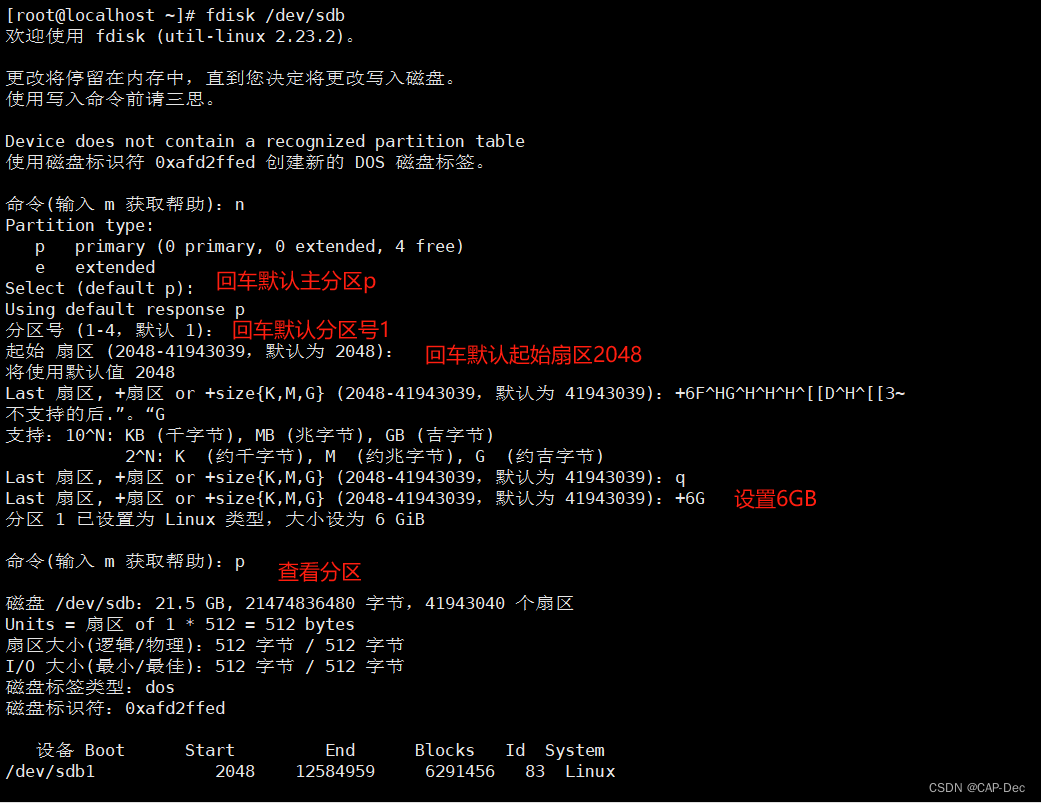

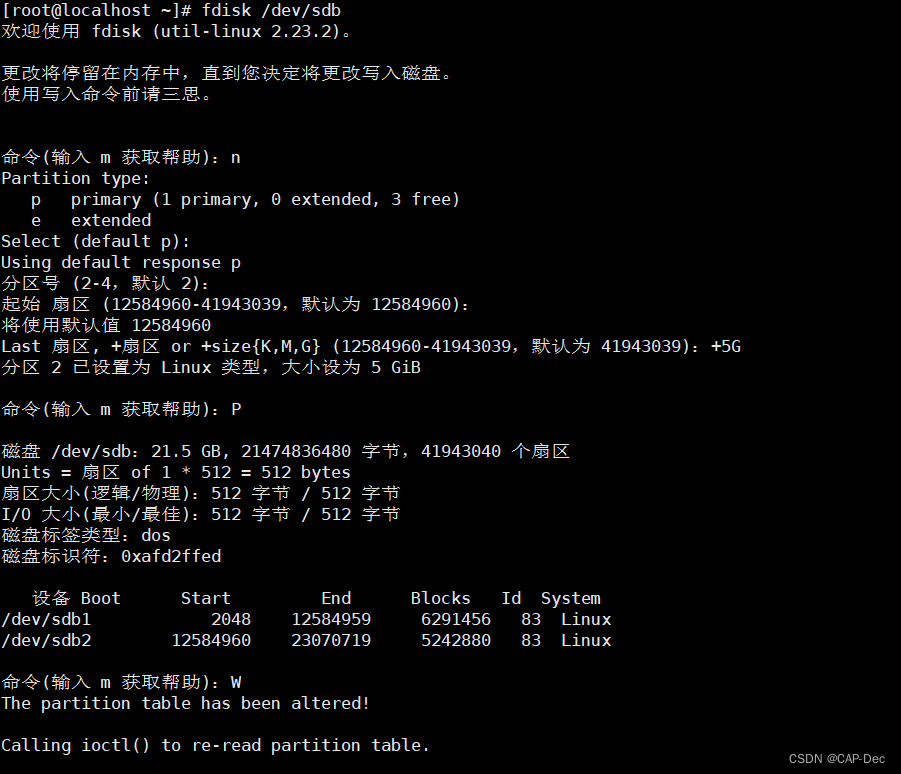

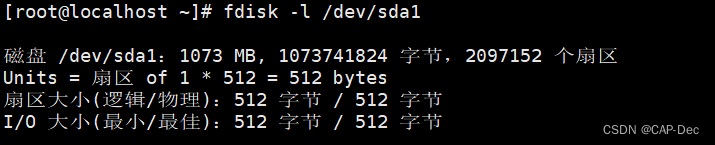

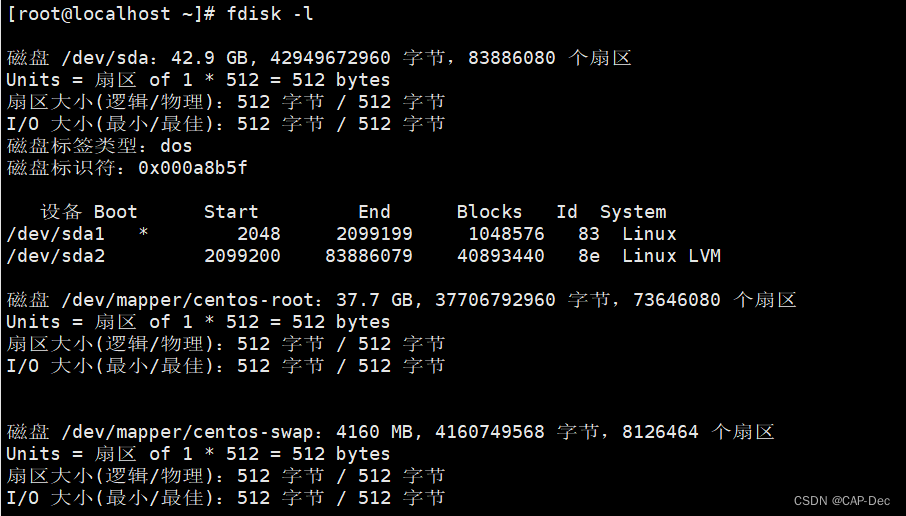

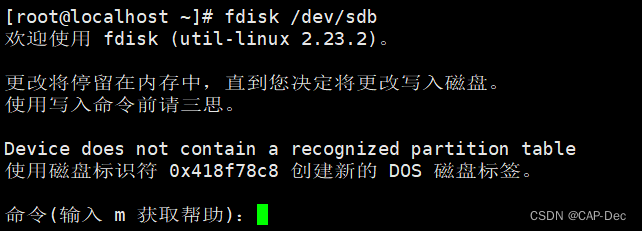

1.查看或管理磁盘分区fdisk：fdisk -l查看确认新硬盘设备

交互模式中的常用指令

n	新建分区
p/e/l	创建主分区/扩展分区/逻辑分区
1	设置分区号，主分区/扩展分区 1~4 ，逻辑分区从 5 开始
t	设置分区类型ID，常用的有 83 默认的linux类型，82 SWAP，8e LVM，fd RAID
p	查看当前分区情况

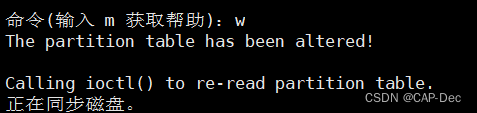

w/q	保存退出/不保存退出
d	删除分区

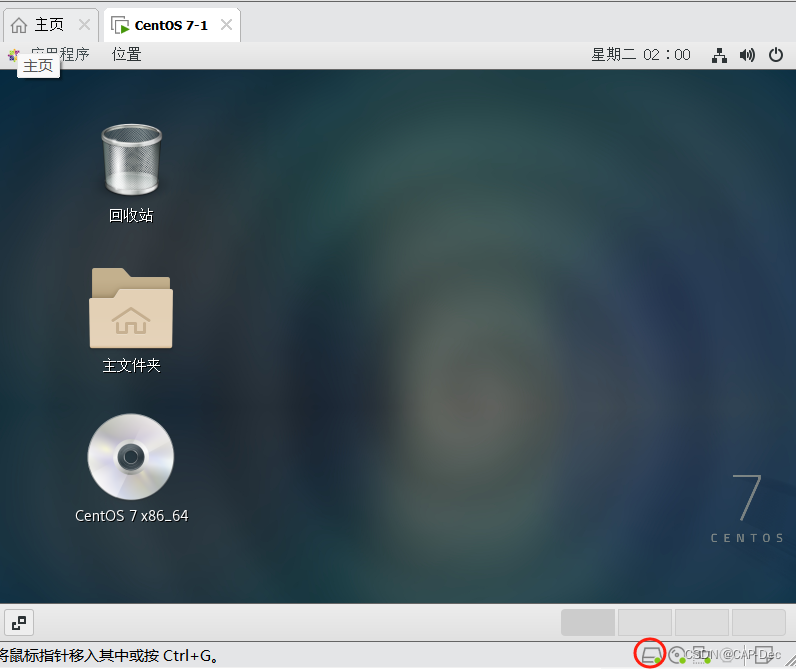

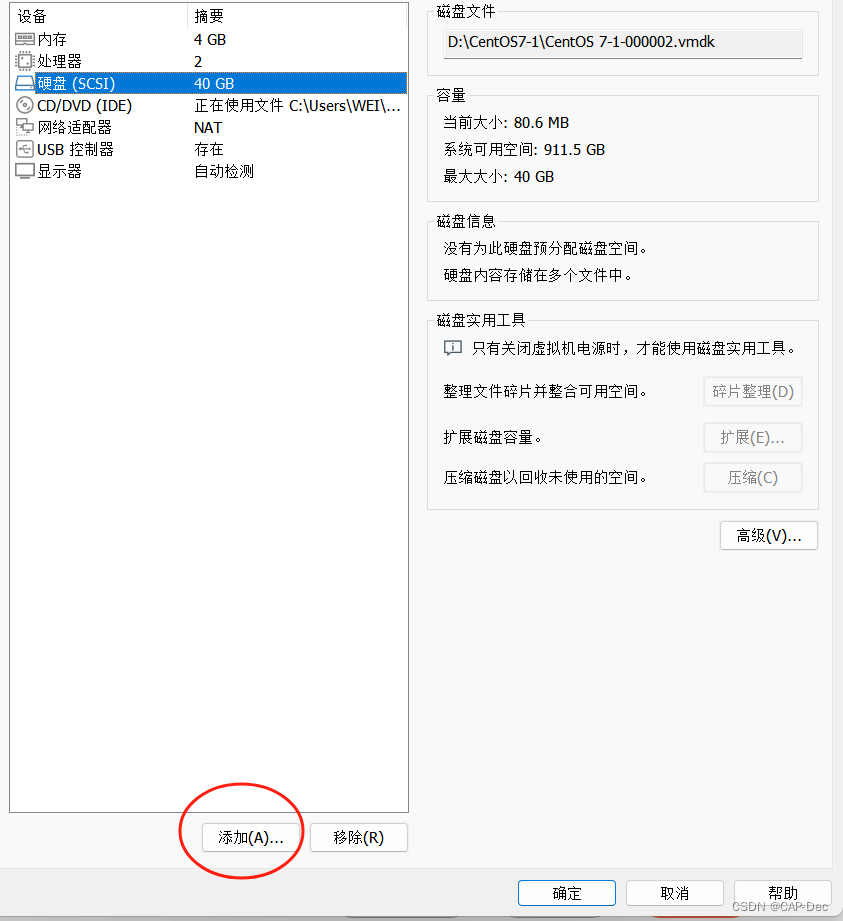

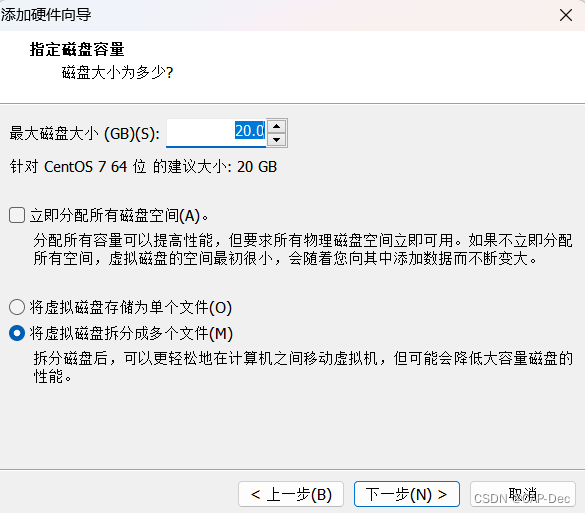

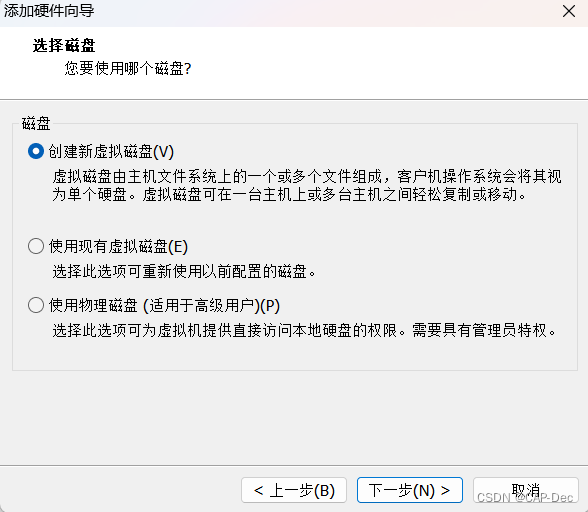

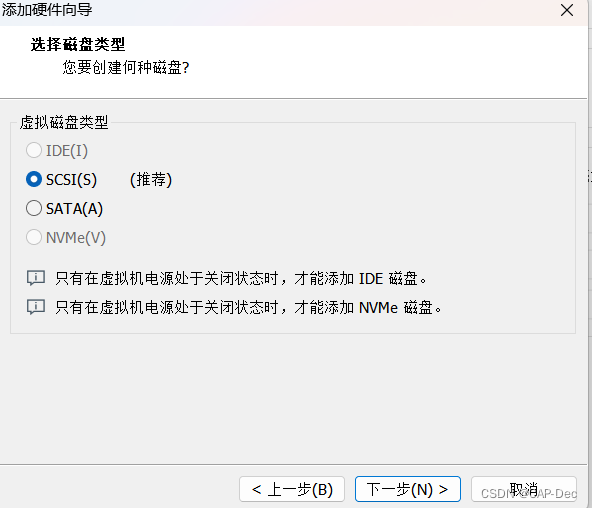

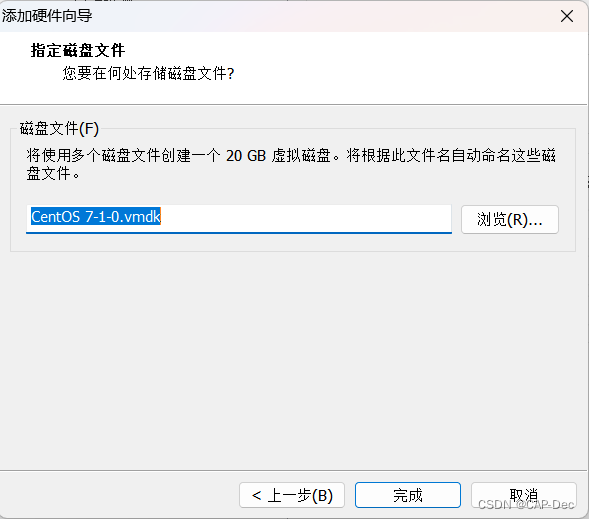

创建新硬盘：

添加新硬盘步骤：

添加完新硬盘后要么通过echo "- - -" > /sys/class/scsi_host/host0/scan命令刷新
echo "- - -" > /sys/class/scsi_host/host1/scan
echo "- - -" > /sys/class/scsi_host/host2/scan

或者重启服务器刷新
