Rtthread学习笔记（十二）RT-Thread Studio开启硬件定时器HWTIMER

最新推荐文章于 2025-10-05 20:07:41 发布

原创

最新推荐文章于 2025-10-05 20:07:41 发布 · 3k 阅读

21 ·

CC 4.0 BY-SA版权

本文详细介绍了STM32定时器的基础配置流程，包括在RT-Thread环境下配置TIM3定时器，实现计数功能及周期性超时回调。通过HAL库函数进行定时器初始化，并使用RT-Thread接口函数设置定时器模式和超时值。

一、

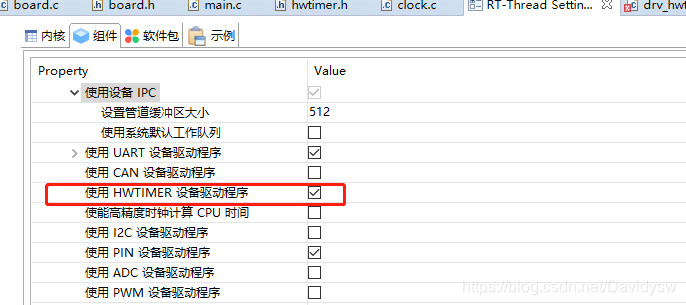

1.配置RT-Thread Settings

在这里插入图片描述

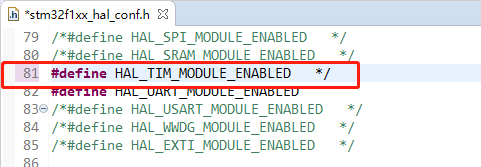

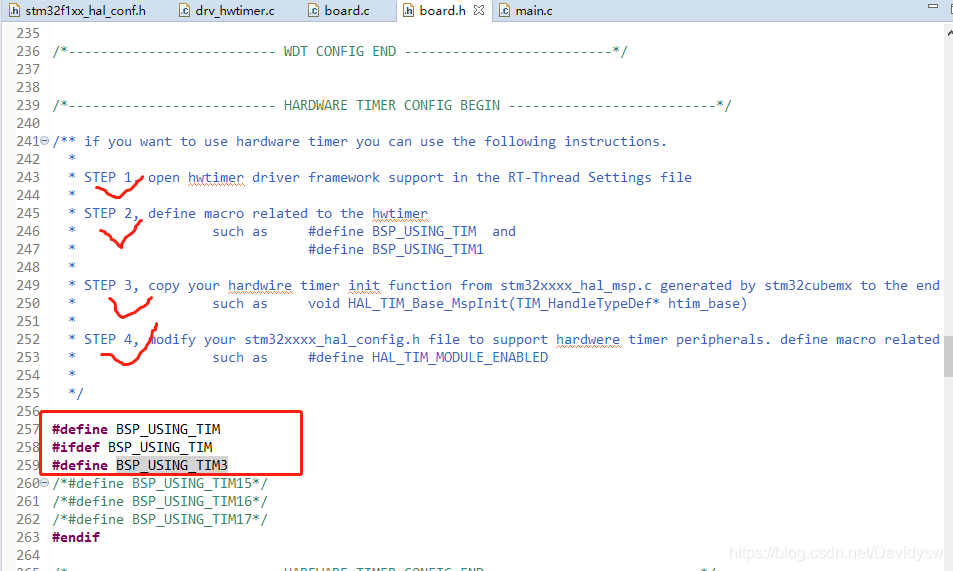

2.开启board.c和stm32f1xx_hal_conf.h的宏配置

在这里插入图片描述

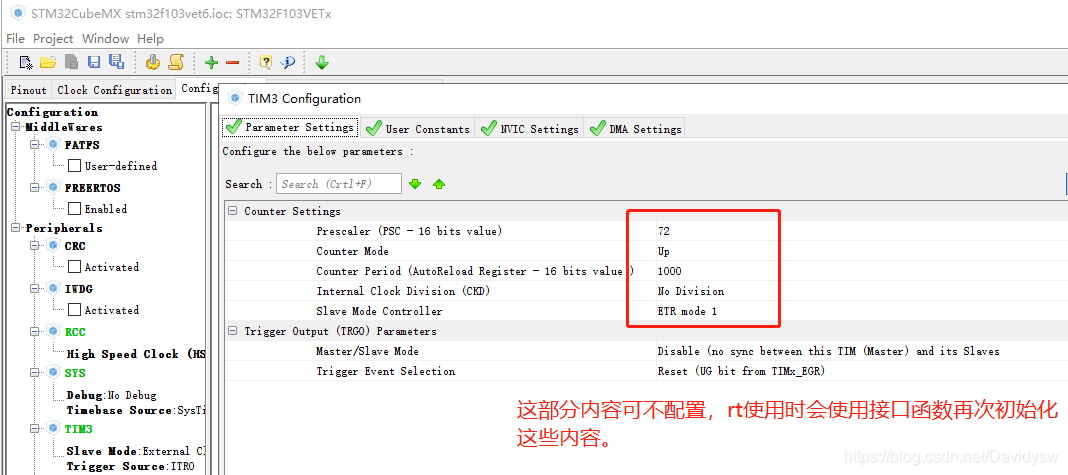

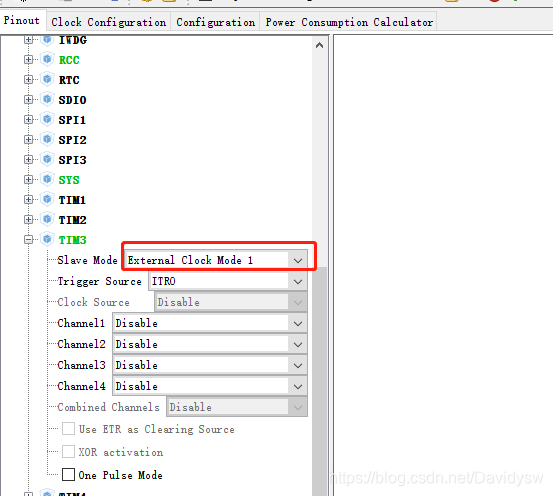

3.用stm32cube配置TIM相关驱动内容

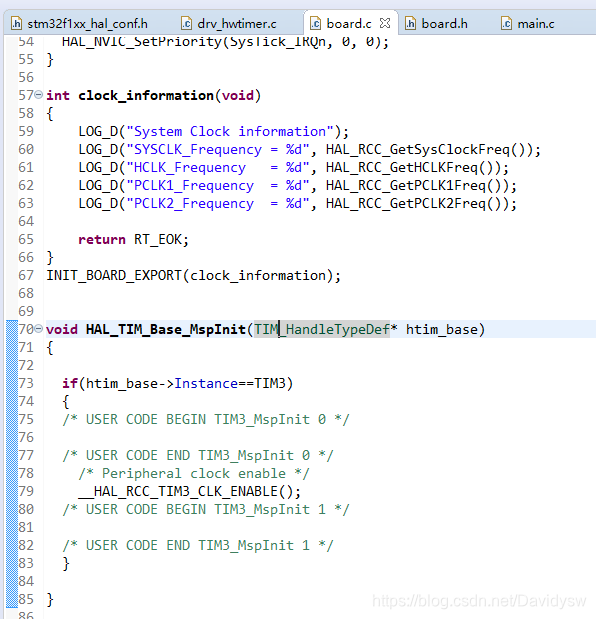

这里只使用了定时器基础的计数功能，只需要进行简单的配置即可。得到void HAL_TIM_Base_MspInit(TIM_HandleTypeDef* htim_base)函数即可，放在board.c后面。

void HAL_TIM_Base_MspInit(TIM_HandleTypeDef* htim_base)
{



  if(htim_base->Instance==TIM3)
  {


  /* USER CODE BEGIN TIM3_MspInit 0 */

  /* USER CODE END TIM3_MspInit 0 */
    /* Peripheral clock enable */
    __HAL_RCC_TIM3_CLK_ENABLE();
  /* USER CODE BEGIN TIM3_MspInit 1 */

  /* USER CODE END TIM3_MspInit 1 */
  }

}
