摘要：本文主要介绍DasViewer软件的各类实用工具，包含：路径漫游、屏幕截图、输出正射图、模型裁切、格式转换、坐标转换、水印、选择、查询等。
1.路径漫游
该功能分为航线飞行和绕点飞行两种模式，在两种模式下均可以通过用户自定义路径实现自动漫游的效果，并导出漫游视屏。 支持路径漫游面板拖拽、停靠、调整大小。
1）航线飞行
1.路径编辑
①点击路径漫游，弹出右侧面板；
②点击新建路径，界面会出现“路径 1”；
2.视点编辑
①调整模型视角，点击增加视点，程序会记录该视点所处的位置和视角，拖动模型到第二个视点，调整好角度，再次点击增加视点，依次添加需要的视点
②点击“时间（s）”可以为每一个视点设置浏览时长，也可以点击设置总时长，平均分配给每个视点相同的浏览时长。

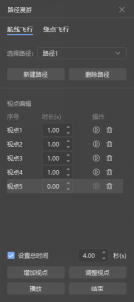

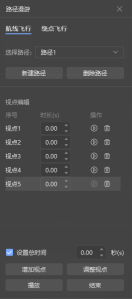

图 航线飞行设置
③点击“预览”可以播放每一个视点的浏览过程，点击“删除”可以删除不需要的视点，点击播放，会按照视点的顺序，自动完成路径浏览；
④浏览的过程中如果发现有视点需要调整，双击该视点，跳转到该视点所处的位置和角度，拖动模型调整位置并转动视角，点击调整视点，完成视点位置及角度的调整；
⑤点击“预览”可以播放每一个视点的浏览过程，点击“删除”可以删除不需要的视点，点击播放，会按照视点的顺序，自动完成路径浏览。点击结束，会结束播放路径漫游
3.路径录制
①设置好录屏帧率，点击“录制”，弹出选择输出文件夹窗口，选择录屏保存的位置，等待录屏完成即可；
②点击“新建路径”，重复以上操作，可以完成其他路径漫游的录屏。
图 路径录制
2）绕点飞行
1.路径编辑
①同航线飞行。
2.绕飞设置
①在绕飞设置的面板设置旋转速度、旋转圈数和旋转方向，在播放路径前或者播放结束之后可修改，播放途中不可修改；
图 绕点飞行设置
②点击“添加中心点”按钮后，在视图中通过鼠标左键点击合适的点位添加中心点即绕点飞行围绕的中心点位，鼠标左键选中拖动中心点上方的轴线可以上下调整中心点的高程；

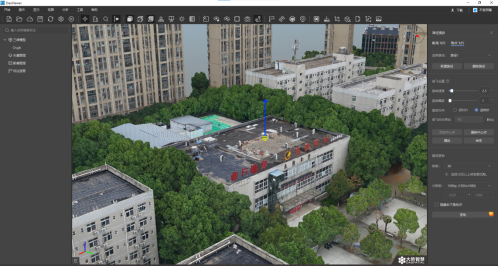

图 添加中心点
③点击“删除中心点”，可以对不满意的中心点进行删除，删除后需要重新添加中心点；
④点击“播放”查看飞行效果，点击“暂停”暂停播放漫游，点击“继续”继续播漫游，点击“结束”结束播放，并固定中心点，仅可对视角进行缩放和角度变换，不可进行平移，如需修改中心点，需删除中心点。
3.路径录制
①此为会员功能，需开通会员享受，使用方式同航线飞行，其中需要注意录制时长根据选择的帧率不同为绕飞时长预估的3到4倍。
2.屏幕截图
点击屏幕截图，弹出对话框。设置图片大小，设置好图片输出路径，点击确定输出高清图片。另外可根据需要勾选“输出平行投影”，在勾选的情况下，视图会临时转为平行投影模式，在未勾选或者出图完成的情况下，视图还原为一般模式即透视投影模式。

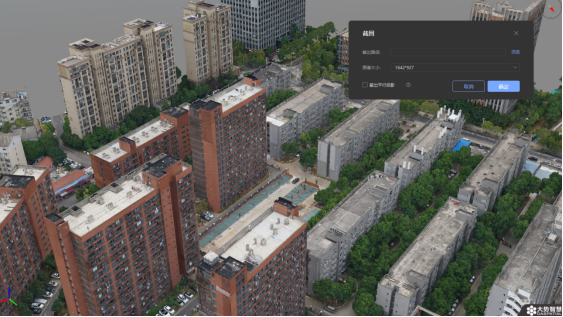

图 屏幕截图
3.输出正射图
点击输出正射图，可根据模型数据自动生产DOM、DSM，生成完后可在输出路径下查看DOM、DSM的prj 、tfw 、tif格式文件。
1）输出路径：设置正射影像输出的文件夹；
2）坐标系：支持设置输出的正射图的坐标系，需要注意的是若输出不同坐标系的正射图可能会花费更多的时间，以及设置差异较大的坐标系可能会产生较大形变；
3）分辨率：设置输出图像的分辨率，单位为厘米，即单位像素的实际距离；
4）背景色：设置输出图像的背景色，提供黑、白和透明（jpg格式无此选项）可选择；
5）分幅输出：勾选分幅输出，需设置分幅尺寸，单位为像素，即单个图像的长宽像素值；
6）同时输出DSM：勾选同时输出DSM，可以生成相同配置的数字表面模型文件。
图 输出正射图
4.模型裁切
可将模型的多余部分进行裁切，只保留需要的部分，具体操作如下：
1）选择裁切范围：可导入kml格式文件，或使用屏幕绘制功能（点击【屏幕绘制】在模型上单击鼠标左键进行区域绘制，可绘制多个面，点击【结束绘制】后，将不能继续绘制），进行裁切范围选择。支持绘制多个面，即一次性多范围裁切；

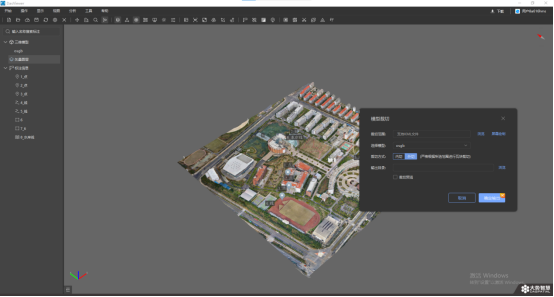

图 选择裁切范围
2）选择模型：仅支持对osgb模型进行裁切；
3）裁切方式：支持内切和外切两种形式，内切是指裁掉框选的内容，外切是指裁掉框选外的内容。云端模型仅支持裁切预览；本地模型支持裁切预览和模型裁切两种操作（仅会员用户支持模型裁切操作）；
4）输出目录：将裁切后的模型保存至新建文件夹中；
5）裁切预览：只在显示层面上进行裁切，并不对原始数据进行裁切操作，支持查看模型裁切后的效果，模型内切如图3.68所示，模型外切如图3.69所示，点击左上角的“还原”按钮或是取消裁切预览勾选即可恢复显示。

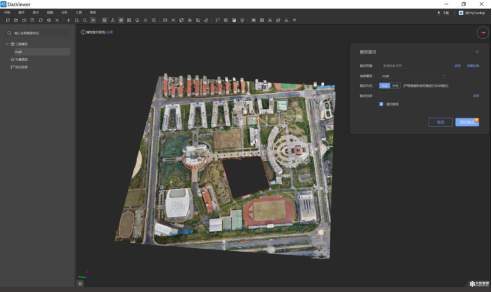

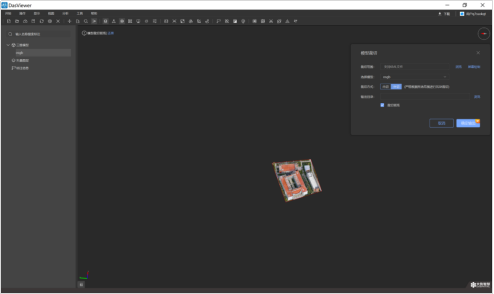

图 模型内切效果预览
图 模型外切效果预览
5.格式转换
目前该功能仅对登录用户开放，用户需注册大势智慧账号并登录即可体验。
1）OBJ转OSGB，具体设置界面如图所示：
图 OBJ转OSGB
①支持输入单独OBJ文件路径或OpenMesh 结构；
支持OBJ多边形面；
②支持OBJ不带纹理、重复纹理、透明纹理；
③输入目录：选择要转换的OBJ目录。
④输出目录：选择要输出的OSGB目录。
⑤重建顶层：可选择是否重建顶层数据。
⑥纹理格式：支持jpg、dxt1、dxt3、dxt5共4种纹理格式。
⑦纹理质量：纹理质量选择50%-100%，推荐为90%。纹理质量选择为原纹理质量的百分比。
⑧节点大小：用来确定转出来的OSGB的每个节点的大小。具体大小还和模型结构有关，比如有超高层结构，节点会偏大一些。大（约2MB/节点，适用于测图）、中（约200KB/节点）、小（约30-50KB/节点，适用于浏览平台），节点大小默认为中。
⑨法线写入：可选择是否写入法线。(注：输出法线后数据量大概会增加30%)
⑩根据需求填写完所有内容后，点击转换，转换完后可在输出路径中查看OSGB数据。
2）OSGB转OBJ，支持纹理摆图，具体设置界面如图所示：

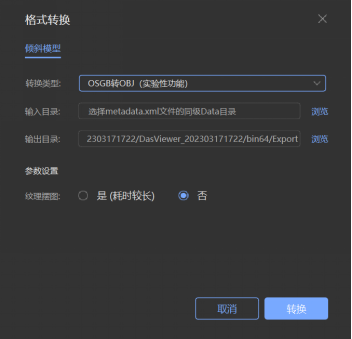

图 OSGB转OBJ
①输入目录：选择需要转换的OSGB数据路径。
②输出目录：选择输出的OBJ数据路径。
③纹理摆图：选择后重新摆放纹理图片，将碎片纹理整合，减少存储空间占用。
④根据需求填写完所有内容后，点击转换，转换完后可在输出路径中查看OBJ数据。
3）OSGB转3DTiles，具体设置界面如图所示：
图 OSGB转3DTiles
①支持OSGB目录结构遍历方法可扩展；
②支持OSGB不带纹理、重复纹理、透明纹理、压缩纹理；
③支持OSGB不带LOD；
④支持OSGB已做根节点合并；
⑤支持可扩展LOD级数信息转换；
⑥输入目录：选择要转换的OSGB目录。
⑦输出目录：选择要输出的3DTiles目录。
⑧重建顶层：可选择是否重建顶层数据。
⑨纹理格式：支持jpg、webp、ktx、crn共4种纹理格式。
⑩纹理质量：纹理质量选择50%-100%，推荐为90%。纹理质量选择为原纹理质量的百分比。
⑪顶点压缩：可选择是否进行顶点压缩。
⑫法线写入：可选择是否写入法线(注：输出法线后数据量大概会增加30%)。
⑬根据需求填写完所有内容后，点击转换，转换完后可在输出路径中查看3DTiles数据。
4）3DTiles转OSGB，具体设置界面如图所示：

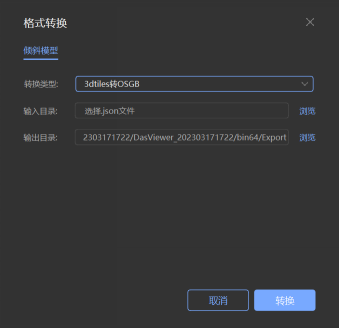

图 3DTiles转OSGB
①输入目录：选择需要转换的3DTiles数据路径。
②输出目录：选择输出的OSGB数据路径。
③根据需求填写完所有内容后，点击转换，转换完后可在输出路径中查看OSGB数据。
6.坐标转换
1）源数据路径：选择需要转换的OSGB/OBJ数据路径。文件组织要求如图所示：

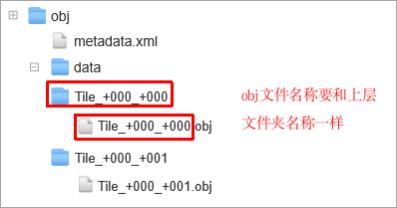

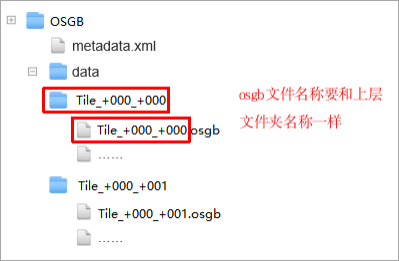

图 输入数据文件组织要求
2）设置坐标系：选择OSGB/OBJ数据后自动读取数据下Metadata.xml 的坐标系信息并带入，如果没有Metadata文件，需要手动选择对应的坐标系。
3）设置坐标原点：选择OSGB/OBJ数据后自动读取数据下Metadata.xml 的坐标系信息并带入，如果没有Metadata文件，需要手动填写。
4）成果数据路径：选择需要输出的OSGB/OBJ数据路径。
5）设置坐标系：设置导出数据的坐标系，点击下拉框底部“空间参考系统数据库”选择更多坐标系。也可以自定义坐标系，点击编辑添加标准的wkt定义或者在定义窗口粘贴标准的坐标定义，然后设置自定义坐标系名称，即可选择自定义坐标系。
6）设置坐标原点：设置导出数据的坐标原点，自动读取源数据的坐标原点，支持编辑修改。
7）转换类型：分为无椭球转换、直接平移法、四参数转换 、七参数转换4种转换方式：

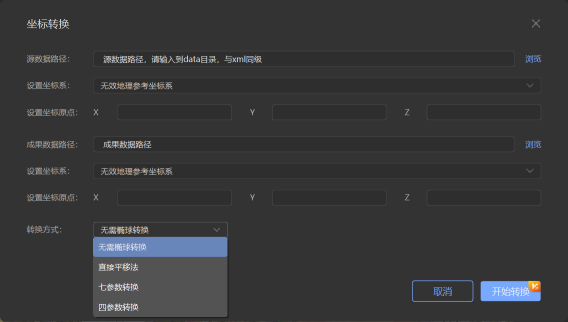

图 选择转换方式
①无椭球转换，同一个椭球下坐标系之间的转换。
②直接平移法，输入xyz轴的平移量，直接平移。
③四参数转换，所有点范围为10公里内的平面坐标系转换，最少控制点为2个，属于平面转换，不会改变高程。
④七参数转换，所有点范围为大于15公里内的不同椭球之间的转换，最少控制点为3个。
8）根据需求填写完所有内容后，点击提交任务，即可开始执行任务。待任务执行完毕即可在输出路径中查看转换完成的OSGB/OBJ数据。
7.水印
支持模型文件添加水印功能，水印类型可选择文字或图片。
1）水印类型为文字时，支持文字编辑，字体及颜色选择，调整水印可见度、文字的旋转角度、水平间隔和垂直间隔功能，如图所示。

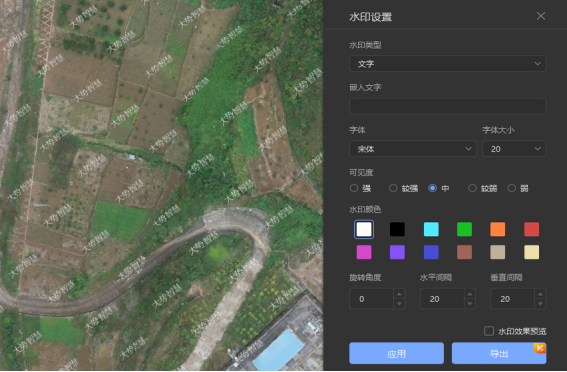

图 添加文字水印
2）水印类型为图片时，支持调整水印可见度、图片的旋转角度、水平间隔和垂直间隔功能。

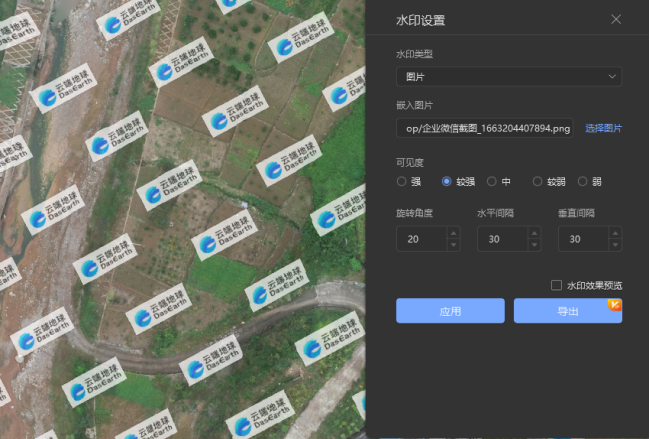

图 添加图片水印
本地模型支持水印添加预览及模型导出功能（非会员用户仅支持水印添加预览功能）；云端模型仅支持水印添加预览功能，不支持模型导出。
8.选择
将倾斜三维模型与目标识别结果结合，可选择单独实体进行可视化展示与地物类型属性查询。

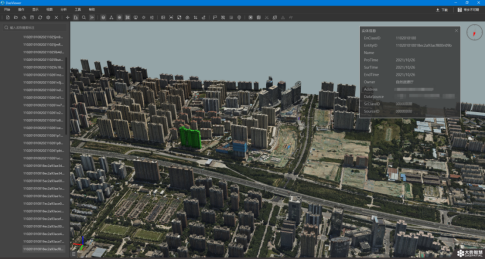

图 实体选择
9.查询
可对关联的矢量图层进行地物类型属性查询。

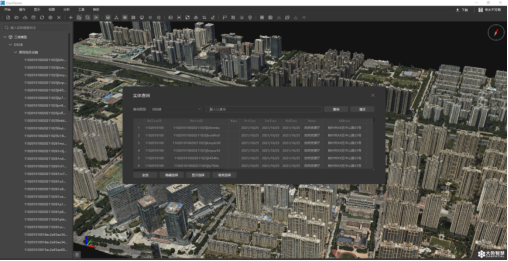

图 实体查询
