基于STM32单片机车牌识别图像处理AI摄像头K210车位停车计费设计车牌识别图像处理停车场计费门禁无线+3路红外对管检测车位上传设计DIY25-119

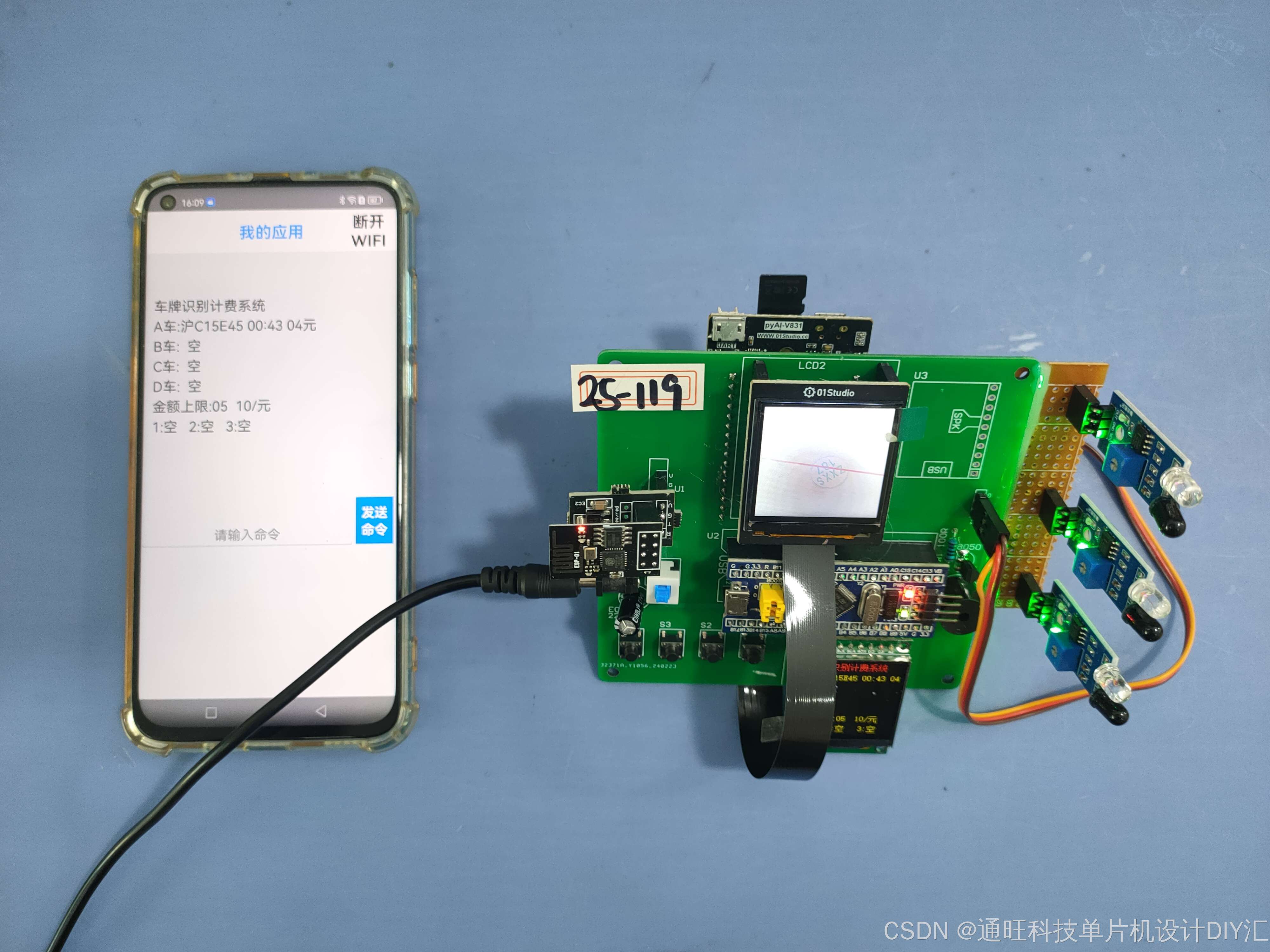

本系统由STM32F103C8T6单片机核心板、1.44寸TFT彩屏、无线WIFI/模块、PythonAi-V831图像识别摄像头、1.5寸图像识别显示屏、舵机驱动电路、蜂鸣器驱动电路、3路红外对管及电源组成。
【1】本设计图像识别摄像头实时采集图像信息，并将图像识别车牌号信息通过1.5寸识图像显示屏显示出来。经过分析识别，将相应的车牌信息进行记录显示到后台屏。后台能够查看停车车位、停车的车牌号、停车时间、停车费用。
【2】按键能够直接控制舵机开关，能够设置停车收费的上限，每10秒计费1元，最多不超过上限收费额。
【3】摄像头首次图像识别到车牌信息，蜂鸣器对应鸣叫提醒，舵机打开，认为车辆进入闸门停靠在对应车位。摄像头再次图像识别到该车牌号，蜂鸣器对应鸣叫提醒，舵机打开，认为车辆驶出闸门。
【4】能够识别的车牌有如下："皖", "沪", "津", "渝", "冀", "晋", "蒙", "辽", "吉", "黑","苏", "浙", "京", "闽", "赣", "鲁", "豫", "鄂", "湘" , "粤","桂", "琼", "川", "贵", "云", "藏", "陕", "甘", "青" , "宁","新", "警", "学"。
【5】设计中设置的阈值参数保存到单片机Flash中，具有掉电不丢失功能。
【6】无线APP功能：
APP能够连接板载无线模块，查看相应数据；APP能够操作上述存在的功能操作。
【7】增加3个红外传感器，加红外检测是否有车占用车位，然后车是否占用车位再上传APP。
APP能够发送指令/或者接收指令。
/*******无线接收数据和液晶显示一致**************/
/*******无线控制命令（一定要注意格式）如下：****/
说明：*命令开始  #命令结束  数据长度要一直
命令如下：
*OPEN#        //打开门禁开关
*%#         //个别的设计测试命令,无实际意义,请忽略
