    Open-Falcon 是小米研发的一款开源的互联网企业级监控系统解决方案。

Open-falcon的特性

• 强大灵活的数据采集：自动发现，支持falcon-agent、snmp、支持用户主动push、用户自定义插件支持、opentsdb data model like（timestamp、endpoint、metric、key-value tags）
• 水平扩展能力：支持每个周期上亿次的数据采集、告警判定、历史数据存储和查询
• 高效率的告警策略管理：高效的portal、支持策略模板、模板继承和覆盖、多种告警方式、支持callback调用
• 人性化的告警设置：最大告警次数、告警级别、告警恢复通知、告警暂停、不同时段不同阈值、支持维护周期
• 高效率的graph组件：单机支撑200万metric的上报、归档、存储（周期为1分钟）
• 高效的历史数据query组件：采用rrdtool的数据归档策略，秒级返回上百个metric一年的历史数据
• dashboard：多维度的数据展示，用户自定义Screen
• 高可用：整个系统无核心单点，易运维，易部署，可水平扩展
• 开发语言： 整个系统的后端，全部golang编写，portal和dashboard使用python编写。

监控控范围

      1）基础监控。

       比如CPU、Load、内存、磁盘、IO、网络相关、内核参数、ss 统计输出、端口存活状态、进程存活状态、核心服务的进程存活信息采集、关键业务进程资源消耗、NTP offset采集、DNS解析采集，这些指标，都是open-falcon的agent组件直接支持的。

      2）业务应用监控。

       比如我的应用服务部署上线后，需要统计某个接口的平均耗时、调用次数、成功率等信息，这些属于业务应用的监控。这里需要研发人员编写脚本等方式来收集数据，然后发送到open-falcon的transfer组件。

      3）第三方开源软件监控。

      比如mysql、lvs、nginx、redis、mq等，需单独编写采集脚本或插件，这些常见的软件，一般开源社区都有提供相应的脚本。

---

一、设计原理

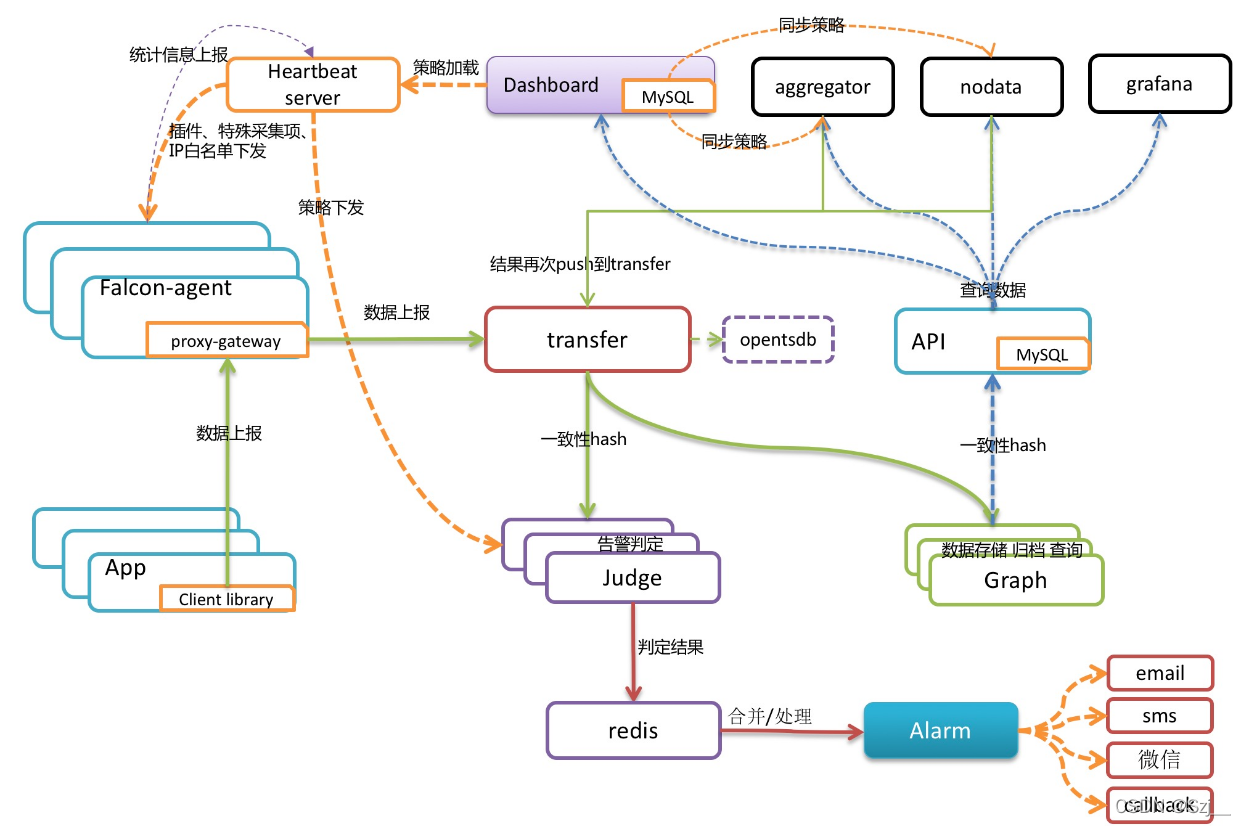

1.模块架构

2.模块拆解(模块配置项查看第三章)

整体来看，一般的监控系统分为四部分：

采集：对应open-falcon的agent以及App library

存储：对应open-falcon的transfer、Query和graph

告警：对应open-falcon的Judge、Alarm

绘图：对应open-falcon的Dashboard

　　part01：数据采集&上报

　　1、agent（数据采集组件）：golang项目

　　　　　　1. 需要监控的服务器都要安装falcon-agent，falcon-agent是一个golang开发的daemon程序，用于自发现的采集单机的各种数据和指标

　　　　　　2. agent提供了一个http接口/v1/push用于接收用户手工push的一些数据，然后通过长连接迅速转发给Transfer。

　　　　　　3. 部署好agent后，能自动获取到系统的基础监控指标，并上报给transfer，agent与transfer建立了TCP长连接，每隔60秒发送一次数据到transfer。

　　2、 transfer（数据上报）

　　　　　　1. transfer进程负责分发从agent上送的监控指标数据，并根据哈希分片。

　　　　　　2. 将数据分发给judge进程和graph进程，供告警判定和绘图。

　　　　　　部署说明：

　　　　　　　　部署完成transfer组件后，请修改agent的配置，使其指向正确的transfer地址。

　　　　　　　　在安装完graph和judge后，请修改transfer的相应配置、使其能够正确寻址到这两个组件。

　　part02: 告警

　　3、judge（告警判断）

　　　　　　1.Judge从Heartbeat server获取所有的报警策略，并判断transfer推送的指标数据是否触发告警。

　　　　　　2. 若触发了告警，judge将会产生告警事件，这些告警事件会写入Redis（使用Redis消息队列）。

　　　　　　3. redis中告警事件，供处理告警事件的Alarm进程转发告警消息，或是Email，或是手机短信等。

　　　　　　部署说明：

　　　　　　　　Judge监听了一个http端口，提供了一个http接口：/count，访问之，可以得悉当前Judge实例处理了多少数据量。

　　　　　　　　推荐一个Judge实例处理50万~100万数据，用个5G~10G内存的服务器。

　　4、Alarm（告警）

　　　　　　https://book.open-falcon.org/zh_0_2/distributed_install/alarm.html

　　　　　　1. Alarm进程监听Redis中的消息队列，并将judge产生的告警事件转发给微信、短信和邮件三种REST接口，REST接口才是具体的发送动作。

　　　　　　2. 另外，关于告警，每条告警策略都会定义不同的优先级，Redis中的消息队列也按优先级划分。

　　　　　　3. Alarm不仅消费告警事件，优先级比较低的报警，其合并逻辑都是在alarm中做，所以目前Alarm进程只能部署一个实例。

　　　　　　4. 已经发送出去的告警事件，Alarm将会负责写入MySQL。

　　　　　　说明：

　　　　　　　　1）我们在配置报警策略的时候配置了报警级别，比如P0/P1/P2等等，每个及别的报警都会对应不同的redis队列

　　　　　　　　2）alarm去读取这个数据的时候我们希望先读取P0的数据，再读取P1的数据，最后读取P5的数据，因为我们希望先处理优先级高的。

　　　　　　　　3）已经发送的告警信息，alarm会写入MySQL中保存，这样用户就可以在dashboard中查阅历史报警。

　　　　　　　　4）针对同一个策略发出的多条报警，在MySQL存储的时候，会聚类；历史报警保存的周期，是可配置的，默认为7天。

　　　　　　注：alarm是个单点。对于未恢复的告警是放到alarm的内存中的，alarm还需要做报警合并，故而alarm只能部署一个实例。后期需要想办法改进。

　　part03：归档&绘图

　　5、graph（数据存储&归档）

　　　　　　1. graph进程接收从transfer推送来的指标数据，操作rrd文件存储监控数据。

　　　　　　2. graph也为API进程提供查询接口，处理query组件的查询请求、返回绘图数据。

　　6、API（提供统一的restAPI操作接口） ：go的后端模块

　　　　　　1. API组件，提供统一的绘图数据查询入口 （提供http接口））。

　　　　　　2. API组件接收查询请求，根据一致性哈希算法去相应的graph实例查询不同metric的数据，然后汇总拿到的数据，最后统一返回给用户。

　　　　　　补充说明：

　　　　　　　　部署完成api组件后，请修改dashboard组件的配置、使其能够正确寻址到api组件。

　　　　　　　　请确保api组件的graph列表 与 transfer的配置 一致。

　　8、dashboard（趋势图web界面）：python的web项目

　　　　　　1. dashboard是面向用户的查询界面，在这里，用户可以看到push到graph中的所有数据，并查看其趋势图。

　　　　　　2. dashboard模块配置 报警策略，并把策略同步给：aggregator、nodata、grafana。

　　9、Aggregator

　　　　　　1. 集群聚合模块，聚合某集群下的所有机器的某个指标的值，提供一种集群视角的监控体验。

　　10、Nodata

　　　　　　1. nodata用于检测监控数据的上报异常。

　　　　　　2. nodata和实时报警judge模块协同工作，过程为: 配置了nodata的采集项超时未上报数据，nodata生成一条默认的模拟数据；

　　　　　　3. 用户配置相应的报警策略，收到mock数据就产生报警。

　　　　　　4. 采集项上报异常检测，作为judge模块的一个必要补充，能够使judge的实时报警功能更加可靠、完善。

　　11、grafana（生成更详细图形）

　　part04：报警策略配置

　　12、web portal（报警策略配置）：最新open-falcon中此模块功能合并到Dashboard模块中

　　　　　　1. web portal是python写的django项目，用户可以在这里配置报警策略，存入mysql

　　　　　　2. Portal的数据库中有一个host表，维护了公司所有机器的信息，比如hostname、ip等等。

　　　　　　3. HBS会将agent发送心跳信息给HBS的时候的hostname、ip等信息告诉HBS，HBS负责更新host表。

　　13、hbs：Heartbeat server（心跳服务）

　　　　　　1. 功能1： agent发送心跳信息给HBS的时，会把hostname、ip、agent version、plugin version等信息告诉HBS，HBS负责更新web portal 的host表。

　　　　　　2. 功能2： hbs会从从dashboard模块中获取 报警策略配置 并缓存到本地，所有Judge从hbs中获取报警策略

4.执行过程

1、目标服务器运行agent

2、agent采集各类监控项数值，传给transfer

3、transfer校验和整理监控项数值，做一致性hash分片，传给对应的judge模块以验证是否触发告警

4、transfer整理监控项数值，做一致性hash分片，传输给graph以进行数据的存储

5、judge根据具体报警策略或阈值进行告警判断，如触发告警则组装告警event事件，写入缓存队列。

6、alarm和sender根据event事件中的判定结果，执行event，像用户组发送短信或邮件。

7、graph收到监控项数据后，将数据存储成RRD文件格式，进行归档，并提供查询接口。

8、query将调用graph的查询接口，将监控数据传送到dashboard以进行页面展示。

9、dashboard则渲染页面，展示曲线报表图等。

10、portal提供页面供用户配置机器分组、报警策略、表达式、nodata等配置。


5.模块描述表

组件名称	用途	服务端口	备注
Agent	部署在需要监控的服务器上	http: 1988	http://192.168.153.134:1988/
Transfer	数据接收端，转发数据到后端的Graph和Judge	http: 6060 rpc: 8433 socket: 4444
Graph	操作rrd文件存储监控数据	http: 6071 rpc：6070
Query	查询各个Graph数据，提供统一http查询接口	http: 9966
Dashboard	查询监控历史趋势图的web	http: 8081	需要python环境，需要连接数据库dashborad实例、graph组件
Task	负载一些定时任务，索引全量更新、垃圾索引清理、自身组件监控等	http: 8082	需要连接数据库graph实例
Aggregator	集群聚合模块	http: 6055
Alarm	告警	http: 9912
Api	API	http: 8080
Gateway	Gateway	http: 16060
Hbs	心跳服务器	6030
Judge	告警判断	http: 6081 rpc: 6080
Nodata	告警异常处理	http: 6090
Mysql	数据库	3306
Redis	缓存服务器	6379

---

二、Web使用​​​​

1.图表监控项目

• Dashboard 使用

1. 数据分析 我们都知道监控是为了收集各种信息数据，收集了肯定要使用，最简单就达到阀值报警。 但是有事我们避免不可少的会遇到各种各样的问题，就需要我们快速根据已知的数据进行一定的数据分析或者查询。 Dashboard，可以从几个纬度进行数据查询：
2. tags：可以理解为组或者分类
3. hosts：机器名称
4. metric：监控项

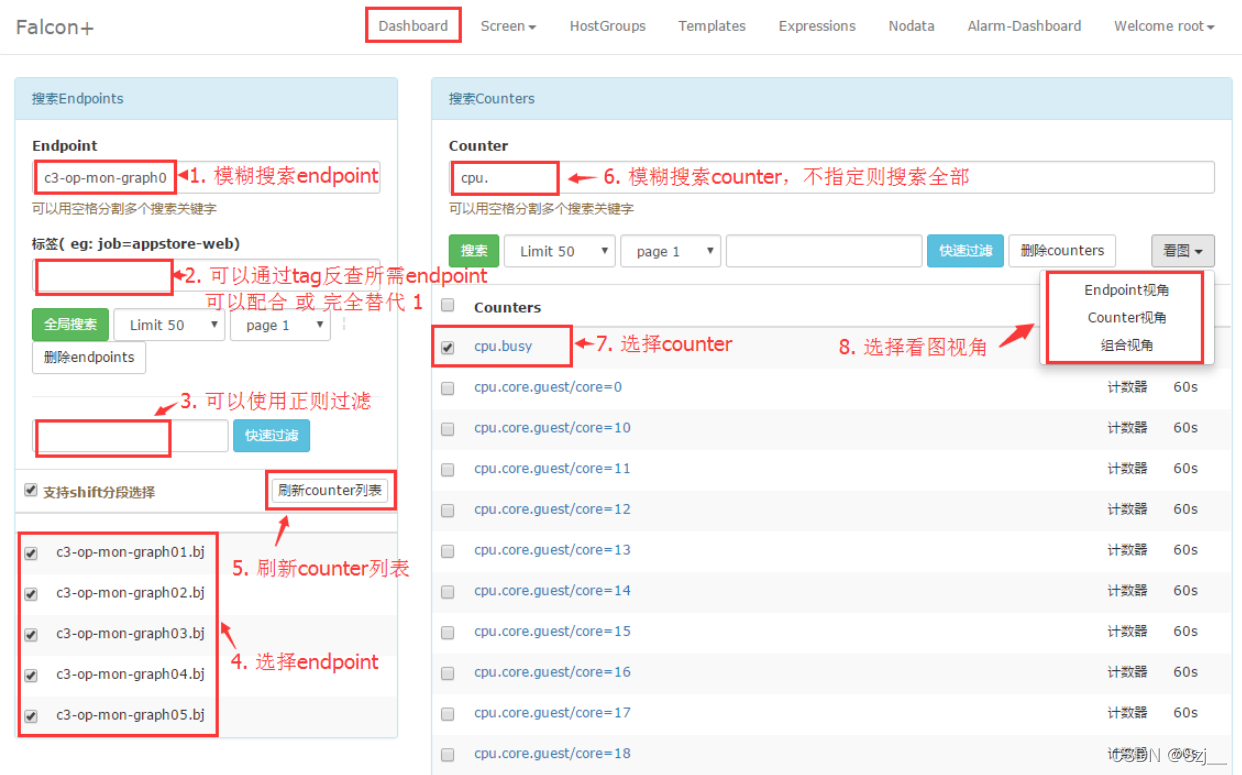

我们说agent只要部署到机器上，并且配置好了heartbeat和transfer就自动采集数据了，我们就可以去dashboard上面搜索监控数据查看了。dashboard是个web项目，浏览器访问之。左侧输入endpoint搜索，endpoint是什么？应该用什么搜索？对于agent采集的数据，endpoint都是机器名，去目标机器上执行hostname，看到的输出就是endpoint，拿着hostname去搜索。

搜索到了吧？嗯，选中前面的复选框，点击“查看counter列表”，可以列出隶属于这个endpoint的counter，counter是什么？counter=${metric}/sorted(${tags})

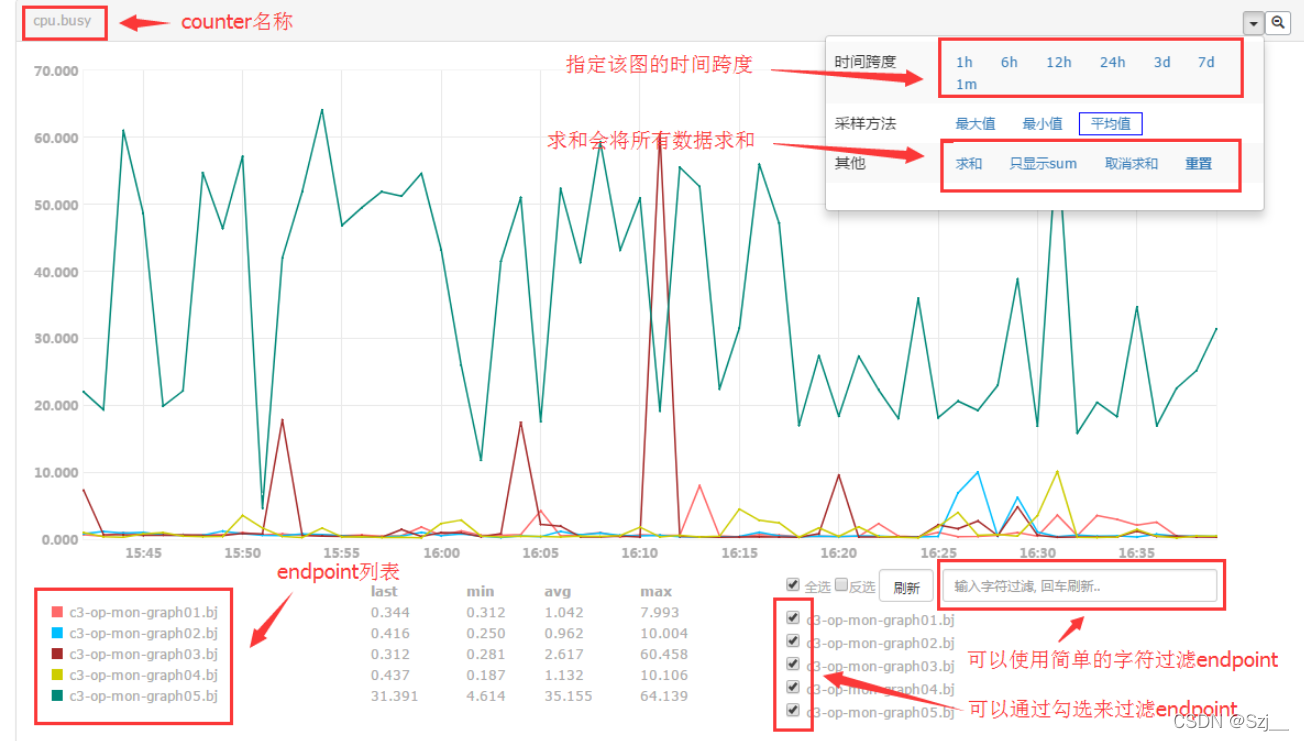

假如我们要查看cpu.busy，在counter搜索框中输入cpu并回车。看到cpu.busy了吧，点击，会看到一个新页面，图表中就是这个机器的cpu.busy的近一小时数据了，想看更长时间的？右上角有个小三角，展开菜单，可以选择更长的时间跨度

• 监控项解释（第三章第二节）

3.配置

Open-Falcon的数据模型，采用和OpenTSDB相似的数据格式：metric、endpoint加多组key value tags，举个例子：

{
    metric: load.1min,                        // 监控项名称
    endpoint: open-falcon-host,               // 目标服务器的主机名
    tags: srv=falcon,idc=aws-sgp,group=az1,   // tag标签，作用是聚合和归类，在配报警策略时会比较方便。
    value: 1.5,                               // 监控项数值
    timestamp: `date +%s`,                    // 采集时间
    counterType: GAUGE,                       // 监控项类型。
    step: 60                                  // 采集间隔 秒。
}

其中，metric是监控指标名称，endpoint是监控实体，tags是监控数据的属性标签，counterType是Open-Falcon定义的数据类型(取值为GAUGE、COUNTER)，step为监控数据的上报周期，value和timestamp是有效的监控数据。

open-falcon使用的监控项类型主要有两种：

(1) GAUGE：实测值，直接使用采集的原始数值，比如气温；

(2) COUNTER：记录连续增长的数据，只增不减。比如汽车行驶里程，网卡流出流量，cpu_idle等；

  这种模型的主要好处：一是方便从多个维度来配置告警，二是可以灵活的进行自主数据采集。

第一点，比如tag的使用起到了给机器进行归类的作用，比如有3台机器：host1、host2和host3，如果tags依次配置为"group=java", "group=java"和"group=erlang"，那么配置报警策略"metric=cpu/group=java“时就只会对java标签的机器（即host1，host2)生效。

       第二点，由于agent会自发现的采集很多基本的系统指标，但是对业务应用等需要研发人员自己写脚本收集和上报。这里openfalcon定义了监控项模型，相当于定义了一个规范，当研发人员需要监控某个对象（比如mysql、redis等），只需采集数据，并遵守规范包装成监控项模型，再上报即可。


主机组(HostGroups)：用于对主机机器进行分组，一组的机器可以统一绑定模板。

模板(Template)：用于定义报警策略，对主机组进行统一管理。

表达式(Expression)：对上报数据模型进行全匹配（监控项名称以及tag），匹配到的监控项将执行表达式策略。

• 创建主机组

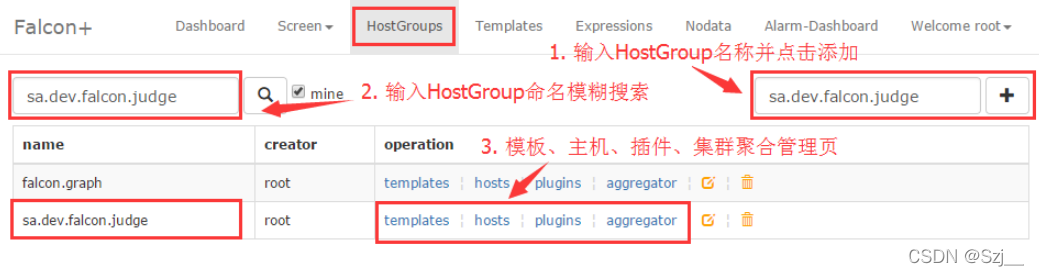

        比如我们要对falcon-judge这个组件做端口监控，那首先创建一个HostGroup，把所有部署了falcon-judge这个模块的机器都塞进去，以后要扩容或下线机器的时候直接从这个HostGroup增删机器即可，报警策略会自动生效、失效。咱们为这个HostGroup取名为：sa.dev.falcon.judge，这个名称有讲究，sa是我们部门，dev是我们组，falcon是项目名，judge是组件名，传达出了很多信息，这样命名比较容易管理，推荐大家这么做。

         在往组里加机器的时候如果报错，需要检查portal的数据库中host表，看里边是否有相关机器。那host表中的机器从哪里来呢？agent有个heartbeat(hbs)的配置，agent每分钟会发心跳给hbs，把自己的ip、hostname、agent version等信息告诉hbs，hbs负责写入host表。如果host表中没数据，需要检查这条链路是否通畅。

• 创建策略模板

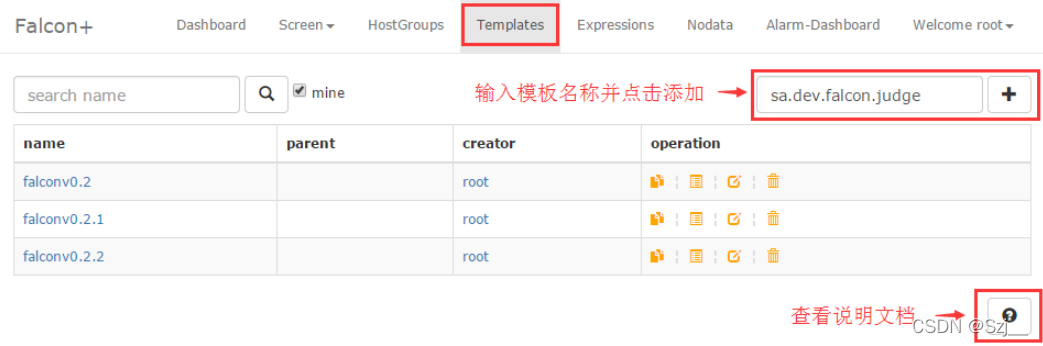

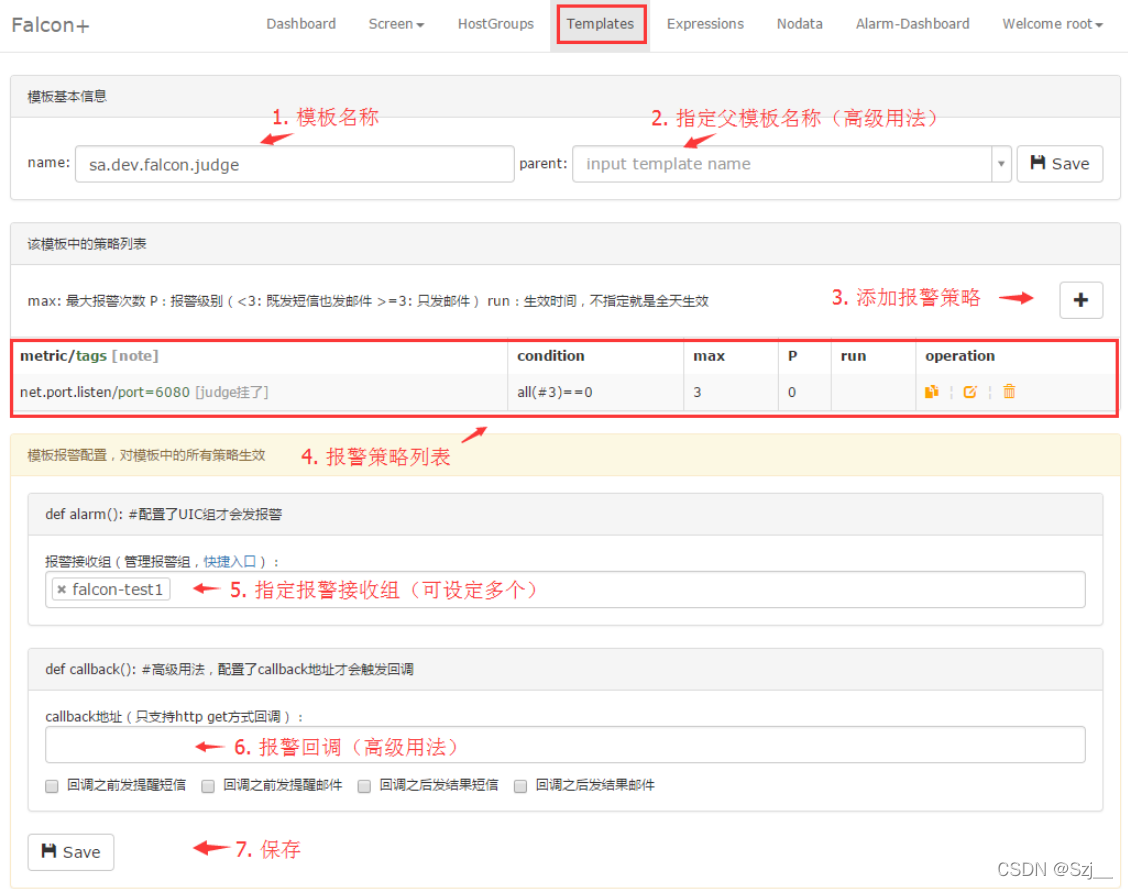

       portal最上面有个Templates链接，这就是策略模板管理的入口。我们进去之后创建一个模板，名称姑且也叫：sa.dev.falcon.judge.tpl，与HostGroup名称相同，在里边配置一个端口监控，通常进程监控有两种手段，一个是进程本身是否存活，一个是端口是否在监听，此处我们使用端口监控。

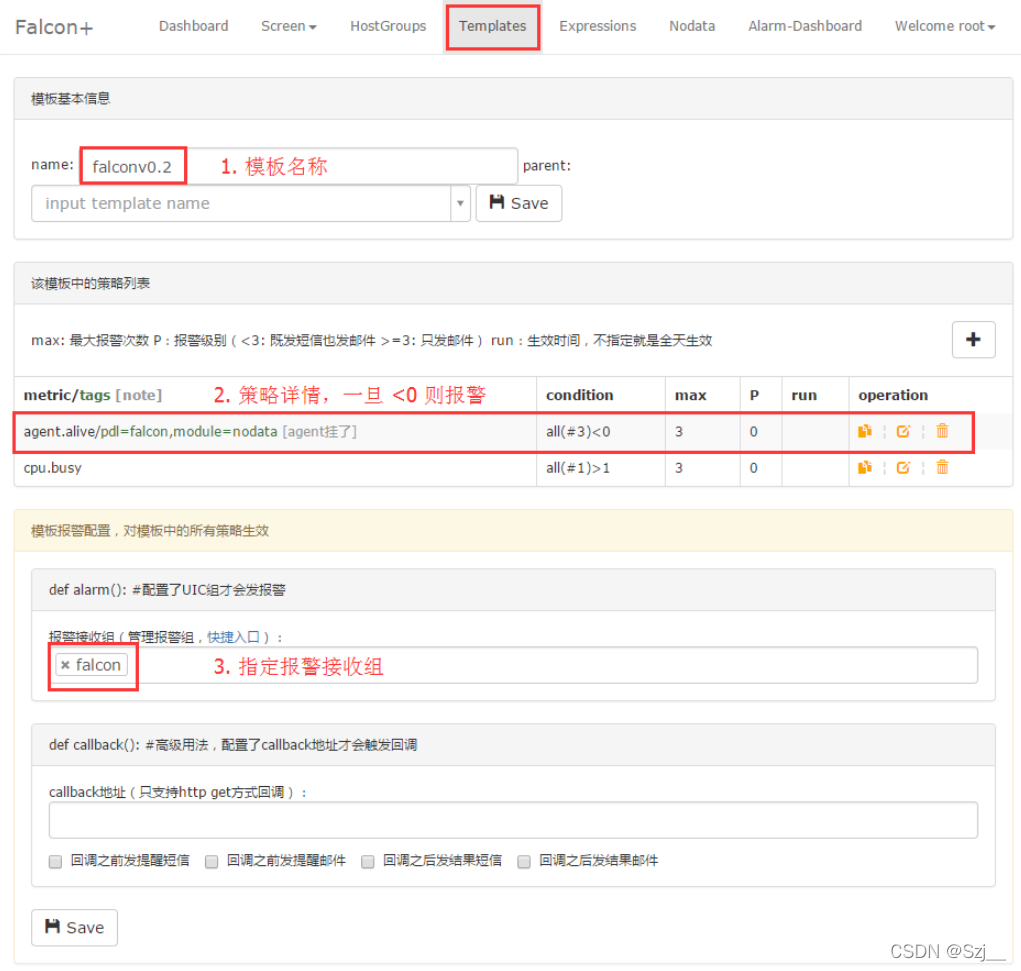

 右上角那个加号按钮是用于增加策略的，一个模板中可以有多个策略，此处我们只添加了一个。下面可以配置报警接收人，此处填写的是falcon，这是之前在UIC中创建的Team。

• 将HostGroup与模板绑定

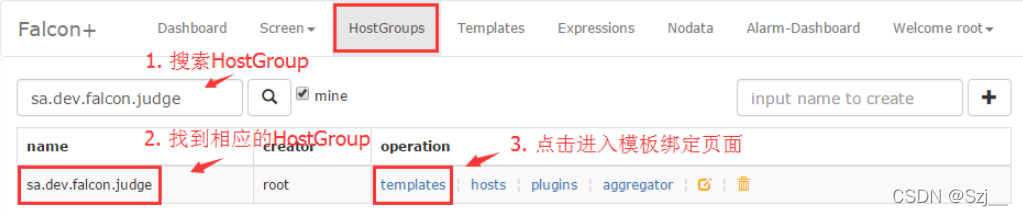

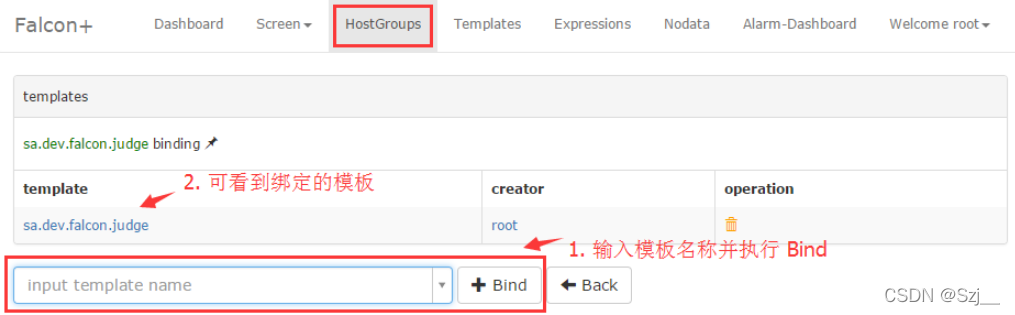

        一个模板是可以绑定到多个HostGroup的，现在我们重新回到HostGroups页面，找到sa.dev.falcon.judge这个HostGroup，右侧有几个超链接，点击【templates】进入一个新页面，输入模板名称，绑定一下就行了。

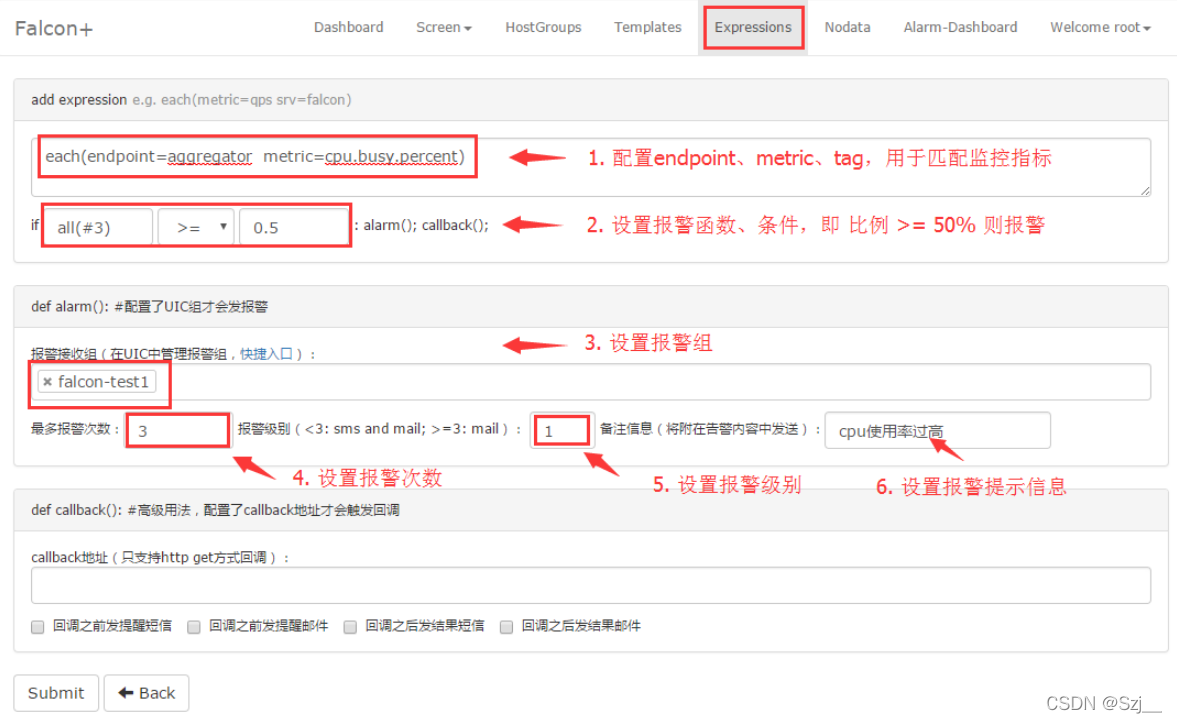

• 如何配置策略表达式

•  报警函数说明

配置报警策略的时候open-falcon支持多种报警触发函数，比如all(#3) diff(#10)等等。 这些#后面的数字表示的是最新的历史点，比如#3代表的是最新的三个点。该数字默认不能大于10，大于10将当作10处理，即只计算最新10个点的值。

说明：#后面的数字的最大值，即在 judge 内存中保留最近几个点，是支持自定义的，具体参考 book 中描述 ； 源码位置 => cfg.example.json

all(#3): 最新的3个点都满足阈值条件则报警
max(#3): 对于最新的3个点，其最大值满足阈值条件则报警
min(#3): 对于最新的3个点，其最小值满足阈值条件则报警
sum(#3): 对于最新的3个点，其和满足阈值条件则报警
avg(#3): 对于最新的3个点，其平均值满足阈值条件则报警
diff(#3): 拿最新push上来的点（被减数），与历史最新的3个点（3个减数）相减，得到3个差，只要有一个差满足阈值条件则报警
pdiff(#3): 拿最新push上来的点，与历史最新的3个点相减，得到3个差，再将3个差值分别除以减数，得到3个商值，只要有一个商值满足阈值则报警
lookup(#2,3): 最新的3个点中有2个满足条件则报警；
stddev(#7) = 3：离群点检测函数，取最新 **7** 个点的数据分别计算得到他们的标准差和均值，分别计为 σ 和 μ，其中当前值计为 X，那么当 X 落在区间 [μ-3σ, μ+3σ] 之外时，则认为当前值波动过大，触发报警；更多请参考3-sigma算法：https://en.wikipedia.org/wiki/68%E2%80%9395%E2%80%9399.7_rule。

最常用的就是all函数了，比如cpu.idle all(#3) < 5，表示cpu.idle的值连续3次小于5%则报警。

lookup为非连续性报警函数，适用于在一定范围内容忍监控指标抖动的场景，比如某个主机的cpu.busy忽高忽低，使用all(#1)>80明显过于严格，会产生大量报警干扰视线，使用all(#3)>80则连续三次偏高的概率很小，可能永远不会触发报警，不能帮助我们发现系统的不稳定，那么如果使用lookup(#3,5)，我们就可以知道cpu.busy最近抖动频繁，超过了我们容忍的界线。

新增 stddev 函数，基于高斯分布的离群点检测方式，比如cpu.idle stddev(#5) = 3 ，表示获取cpu.idle的历史5个点数据，计算得到他们的标准差和均值，分别计为 σ 和 μ，看其是否分布在(μ-3σ,μ+3σ)范围之内，如果不在范围之内则报警。具体参考wiki中描述

diff和pdiff理解起来没那么容易，设计diff和pdiff是为了解决流量突增突降报警。实在看不懂，那只能去读代码了：https://github.com/open-falcon/judge/blob/master/store/func.go

• nodata 上报异常监控

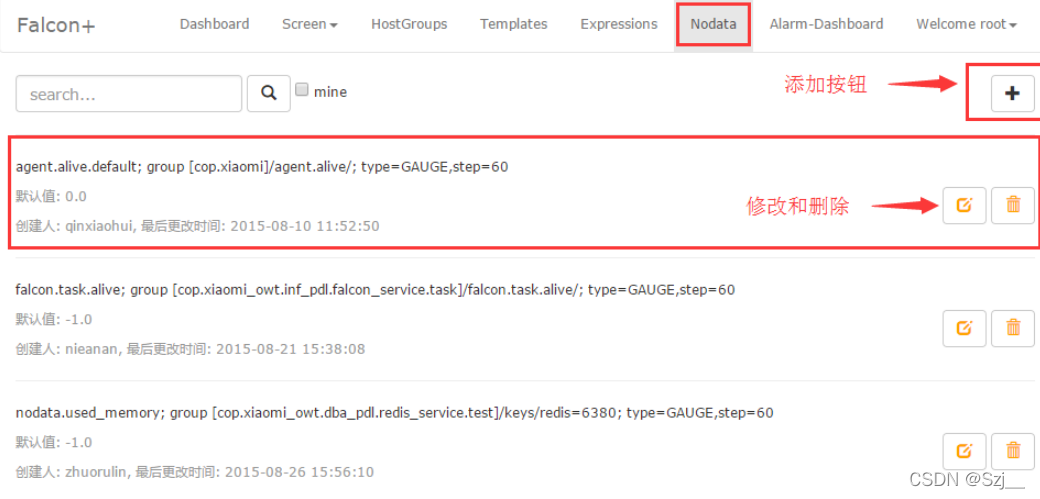

进入Nodata配置主页，可以看到Nodata配置列表

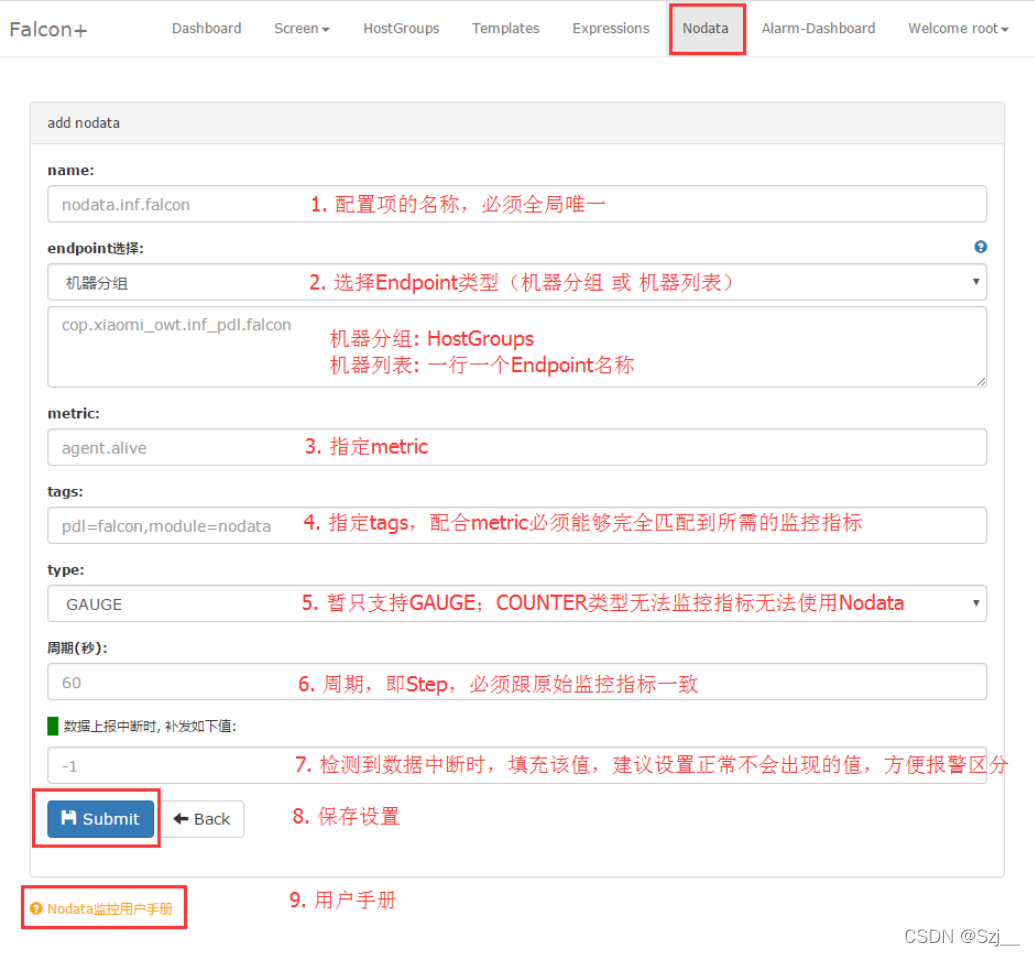

点击右上角的添加按钮，添加nodata配置。

进行完上述配置后，分组cop.xiaomi_owt.inf_pdl.falcon下的所有机器，其采集项 agent.alive上报中断后，nodata服务就会补发一个取值为 -1.0、agent.alive的监控数据给监控系统。

策略配置

配置了Nodata后，如果有数据上报中断的情况，Nodata配置中的默认值就会被上报。我们可以针对这个默认值，设置报警；只要收到了默认值，就认为发生了数据上报的中断（如果你设置的默认值，可能与正常上报的数据相等，那么请修改你的Nodata配置、使默认值有别于正常值）。将此策略，绑定到分组cop.xiaomi_owt.inf_pdl.falcon即可。

注意事项

1. 配置名称name，要全局唯一。这是为了方便Nodata配置的管理。
2. 监控实例endpoint, 可以是机器分组、机器名或者其他 这三种类型，只能选择其中的一种。同一类型，支持多个记录，但建议不超过5个，多条记录换行分割、每行一条记录。选择机器分组时，系统会帮忙展开成具体机器名，支持动态生效。监控实体不是机器名时，只能选择“其他”类型。
3. 监控指标metric。
4. 数据标签tags，多个tag要用逗号隔开。必须填写完整的tags串，因为nodata会按照此tags串，去完全匹配、筛选监控数指标项。
5. 数据类型type，只支持原始值类型GAUGE。因为，nodata只应该监控 "特征指标"(如agent.alive)，"特征指标"都是GAUGE类型的。
6. 采集周期step，单位是秒。必须填写 完整&真实step。该字段不完整 或者 不真实，将会导致nodata监控的误报、漏报。
7. 补发值default，必须有别于上报的真实数据。比如，cpu.idle的取值范围是[0,100]，那么它的nodata默认取值 只能取小于0或者大于100的值。否则，会发生误报、漏报。

---

三、配置及监控项

1.模块配置项说明

• Agent
• Transfer
• Graph
• API
• DashBoard
• 邮件/短信/微信发送接口
• Heartbeat Server
• Judge
• Alarm
• Task
• Gateway
• Nodata
• Aggregator

2.采集项说明

运维基础采集项

做运维，不怕出问题，怕的是出了问题，抓不到现场，两眼摸黑。所以，依靠强大的监控系统，收集尽可能多的指标，意义重大。 但哪些指标才是有意义的呢，本着从实践中来的思想，各位工程师在长期摸爬滚打中总结出来的经验最有价值。 在各位运维工程师长期的工作实践中，我们总结了在系统运维过程中，经常会参考的一些指标，主要包括以下几个类别：

• CPU
• Load
• 内存
• 磁盘
• IO
• 网络相关
• 内核参数
• ss 统计输出
• 端口采集
• 核心服务的进程存活信息采集
• 关键业务进程资源消耗
• NTP offset采集
• DNS解析采集

falcon-agent每隔一定时间间隔（目前是60秒）会采集一次相关的指标，并汇报给server端。

CPU相关采集项

计算方法：通过采集/proc/stat来得到，大家可以参考sar命令的统计输出来理解。

• cpu.idle：CPU或CPU处于空闲状态且系统没有未完成的磁盘I/O请求的时间百分比。
• cpu.busy：与cpu.idle相对，他的值等于100减去cpu.idle。
• cpu.guest：CPU或CPU运行虚拟处理器所花费的时间百分比。
• cpu.iowait：系统IOwait 等待
• cpu.irq：CPU或CPU为硬件中断服务所花费的时间百分比。
• cpu.softirq：CPU或CPU为软件中断服务所花费的时间百分比。
• cpu.nice：在具有nice优先级的用户级执行时发生的CPU利用率百分比。
• cpu.steal：虚拟机监控程序为另一个虚拟处理器提供服务时，虚拟CPU或CPU非自愿等待所花费的时间百分比。
• cpu.system：在系统级(内核)执行时发生的CPU利用率百分比。
• cpu.user：在用户级(应用程序)执行时发生的CPU利用率百分比。
• cpu.cnt：cpu核数。
• cpu.switches：cpu上下文切换次数，计数器类型。

磁盘相关采集项

计算方法：先读取/proc/mounts拿到所有挂载点，然后通过syscall.Statfs_t拿到blocks和inode的使用情况。 每个metric都会附加一组tag描述，类似mount=$mount,fstype=$fstype，其中$mount是挂载点，比如/home，$fstype是文件系统，比如ext4。

• df.bytes.free：磁盘可用量，int64
• df.bytes.free.percent：磁盘可用量占总量的百分比，float64，比如32.1
• df.bytes.total：磁盘总大小，int64
• df.bytes.used：磁盘已用大小，int64
• df.bytes.used.percent：磁盘已用大小占总量的百分比，float64
• df.inodes.total：inode总数，int64
• df.inodes.free：可用inode数目，int64
• df.inodes.free.percent：可用inode占比，float64
• df.inodes.used：已用的inode数据，int64
• df.inodes.used.percent：已用inode占比，float64

分区读写监控

测试所有已挂载分区是否可读写，每个metric都会有一组tag描述，表示挂载点，比如mount=/home

• sys.disk.rw： 如果值不为0，表明此分区读写出现问题

IO相关采集项

计算方法：每秒采集一次/proc/diskstats，计算差值，都是计数器类型的。 每个metric都会有一组tag描述，形如device=$device，用来表示具体的设备，比如sda1、sdb。 用户可以参考iostat的帮助文档来理解具体的metric含义。

• disk.io.ios_in_progress：当前正在运行的实际I/O请求的数量。
• disk.io.msec_read：所有读取花费的总毫秒数。
• disk.io.msec_total：os_in_progress> = 1的时间长度。
• disk.io.msec_weighted_total：最近的I / O完成时间和积压的度量。
• disk.io.msec_write：所有写入花费的总毫秒数。
• disk.io.read_merged：相邻的读取请求合并在单个请求中。
• disk.io.read_requests：成功完成的读取总数。
• disk.io.read_sectors：成功读取的扇区总数。
• disk.io.write_merged：相邻的写请求合并在单个请求中。
• disk.io.write_requests：成功完成的写入总数。
• disk.io.write_sectors：成功写入的扇区总数。
• disk.io.read_bytes：单位是byte的数字
• disk.io.write_bytes：单位是byte的数字
• disk.io.avgrq_sz：下面几个值就是iostat -x 1看到的值
• disk.io.avgqu-sz
• disk.io.await
• disk.io.svctm
• disk.io.util：是个百分数，比如56.43，表示56.43%

机器负载相关采集项

计算方法：读取/proc/loadavg，都是原始值类型的：

• load.1min
• load.5min
• load.15min

内存相关采集项

计算方法：读取/proc/meminfo 中的内容，其中的mem.memfree是free+buffers+cached，mem.memused=mem.memtotal-mem.memfree。 可以参考free命令的输出和帮助文档来理解每个metric的含义。

• mem.memtotal：内存总大小
• mem.memused：使用了多少内存
• mem.memused.percent：使用的内存占比
• mem.memfree
• mem.memfree.percent
• mem.swaptotal：swap总大小
• mem.swapused：使用了多少swap
• mem.swapused.percent：使用的swap的占比
• mem.swapfree
• mem.swapfree.percent

网络相关采集项

计算方法：读取/proc/net/dev的内容，每个metric都附加有一组tag，形如iface=$iface，标明具体那个interface，比如eth0。 metric中带有in的表示流入情况，out表示流出情况，total是总量in+out，支持的metric如下：

• net.if.in.bytes : 流量入口
• net.if.in.compressed
• net.if.in.dropped
• net.if.in.errors
• net.if.in.fifo.errs
• net.if.in.frame.errs
• net.if.in.multicast
• net.if.in.packets
• net.if.out.bytes： 流量出口
• net.if.out.carrier.errs
• net.if.out.collisions
• net.if.out.compressed
• net.if.out.dropped
• net.if.out.errors
• net.if.out.fifo.errs
• net.if.out.packets
• net.if.total.bytes
• net.if.total.dropped
• net.if.total.errors
• net.if.total.packets

端口采集项

计算方法，通过ss -ln，来判断指定的端口是否处于listen状态。原始值类型，值要么是1：代表在监听，要么是0，代表没有在监听。

每个metric都附件一组tag，形如port=$port，$port就是具体的端口。

• net.port.listen

机器内核配置

• kernel.maxfiles： 读取的/proc/sys/fs/file-max
• kernel.files.allocated：读取的/proc/sys/fs/file-nr第一个Field
• kernel.files.left：值=kernel.maxfiles-kernel.files.allocated
• kernel.maxproc：读取的/proc/sys/kernel/pid_max

ntp采集项

使用 ntpq -pn 获取本机时间相对于 ntp 服务器的 offset。

• sys.ntp.offset： 本机偏移时间，单位为ms，值过大或者为0则表明有异常，需要报警

进程监控

• proc.num：判断某个进程的数目，这里需要分两个场景，一种是根据进程的名字来判定，比如name=sshd；
• 另外一种是根据cmdline来判定，比如Java的应用进程名可能都是java，根据第一种情况没法做区分，此时可以配置cmdline，如cmdline=./falcon_agent-c./cfg.ini

进程资源监控

• process.cpu.all：进程和它的子进程使用的sys+user的cpu，单位是jiffies
• process.cpu.sys：进程和它的子进程使用的sys cpu，单位是jiffies
• process.cpu.user：进程和它的子进程使用的user cpu，单位是jiffies
• process.swap：进程和它的子进程使用的swap，单位是page
• process.fd：进程使用的文件描述符个数
• process.mem：进程占用内存，单位byte

ss命令输出

• ss.orphaned: 没有用户态 fd 的 TCP Socket 数量，或者是处于 FIN_WAIT_1 、 FIN_WAIT_2、 CLOSING 状态的 TCP Socket 数量
• ss.closed: 处于 CLOSE_WAIT 、 LAST_ACK、 TIME_WAIT 状态的 TCP Socket 数量
• ss.timewait: 处于 TIMEWAIT 状态的 TCP Socket 数量
• ss.slabinfo.timewait
• ss.synrecv: 处于 SYN_RECV 状态的 TCP Socket 数量
• ss.estab：已经建立的 TCP Socket 数量

3.api

Falcon+ API
