用DeepSeek学嵌入式14：定时器中断0

目录

具体实现功能

设计介绍

51单片机简介

设计思路

设计内容

程序（Keil5）

仿真实现（protues8.7）

全部资料

---

具体实现功能

利用51单片机定时器中断0控制LED灯循环点亮1秒，熄灭1秒，LED灯接到单片机P2.0口。

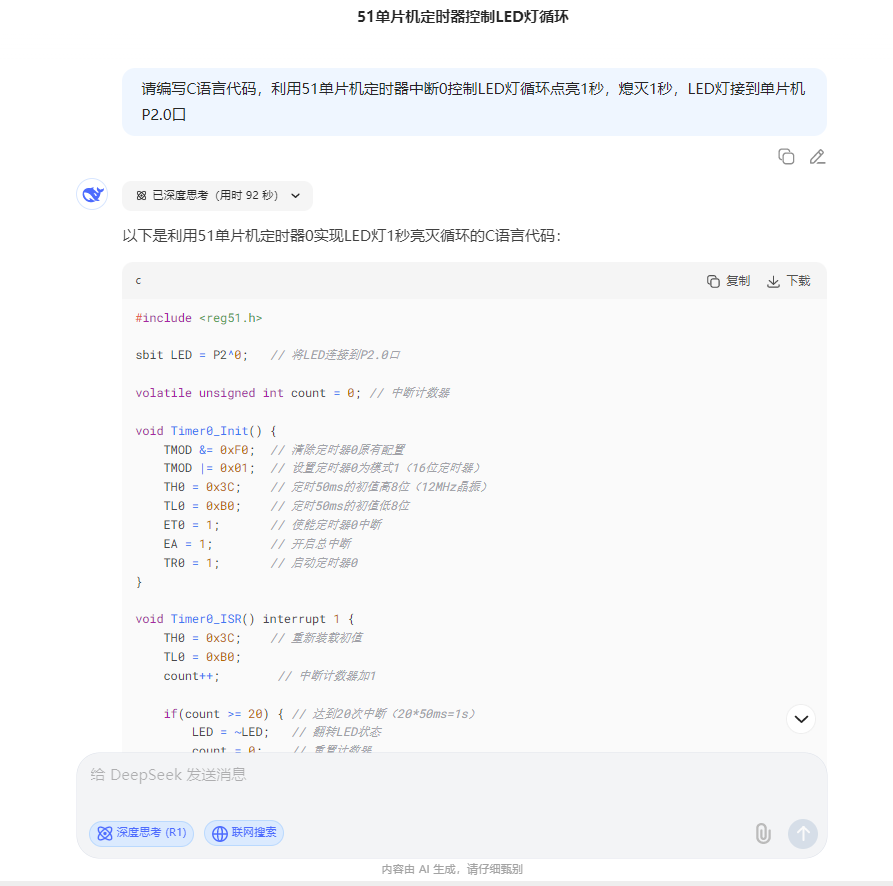

DeepSeek问答截图：

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

#include <reg51.h>
sbit LED = P2^0;   // 将LED连接到P2.0口
volatile unsigned int count = 0; // 中断计数器
void Timer0_Init() {
    TMOD &= 0xF0;  // 清除定时器0原有配置
    TMOD |= 0x01;  // 设置定时器0为模式1（16位定时器）
    TH0 = 0x3C;    // 定时50ms的初值高8位（12MHz晶振）
    TL0 = 0xB0;    // 定时50ms的初值低8位
    ET0 = 1;       // 使能定时器0中断
    EA = 1;        // 开启总中断
    TR0 = 1;       // 启动定时器0
}
void Timer0_ISR() interrupt 1 {
    TH0 = 0x3C;    // 重新装载初值
    TL0 = 0xB0;
    count++;        // 中断计数器加1
    if(count >= 20) { // 达到20次中断（20*50ms=1s）
        LED = ~LED;   // 翻转LED状态
        count = 0;    // 重置计数器
    }
}
void main() {
    LED = 1;        // 初始化LED为熄灭状态（假设低电平点亮）
    Timer0_Init();  // 初始化定时器
    while(1);       // 主循环等待中断
}

代码运行截图：

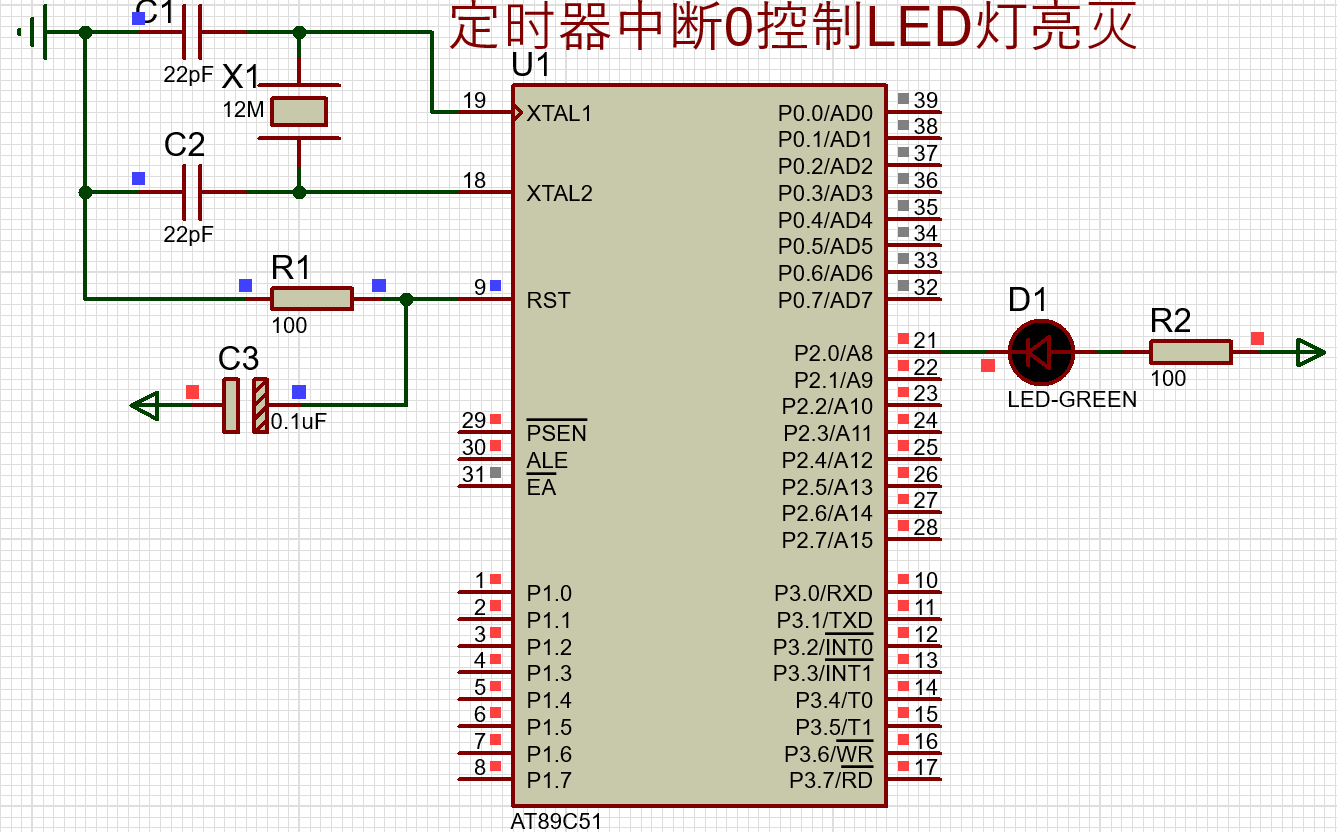

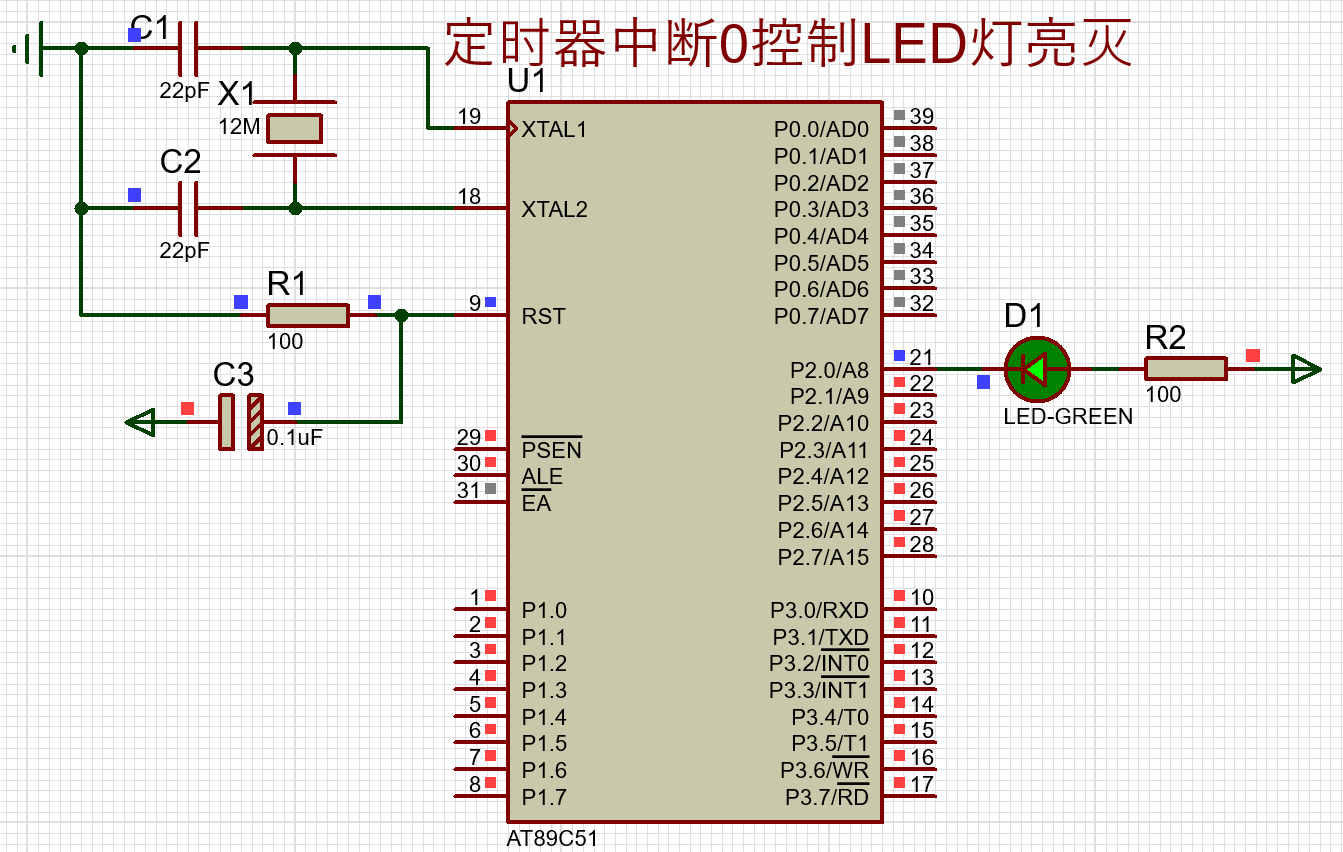

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计。
