具体实现功能

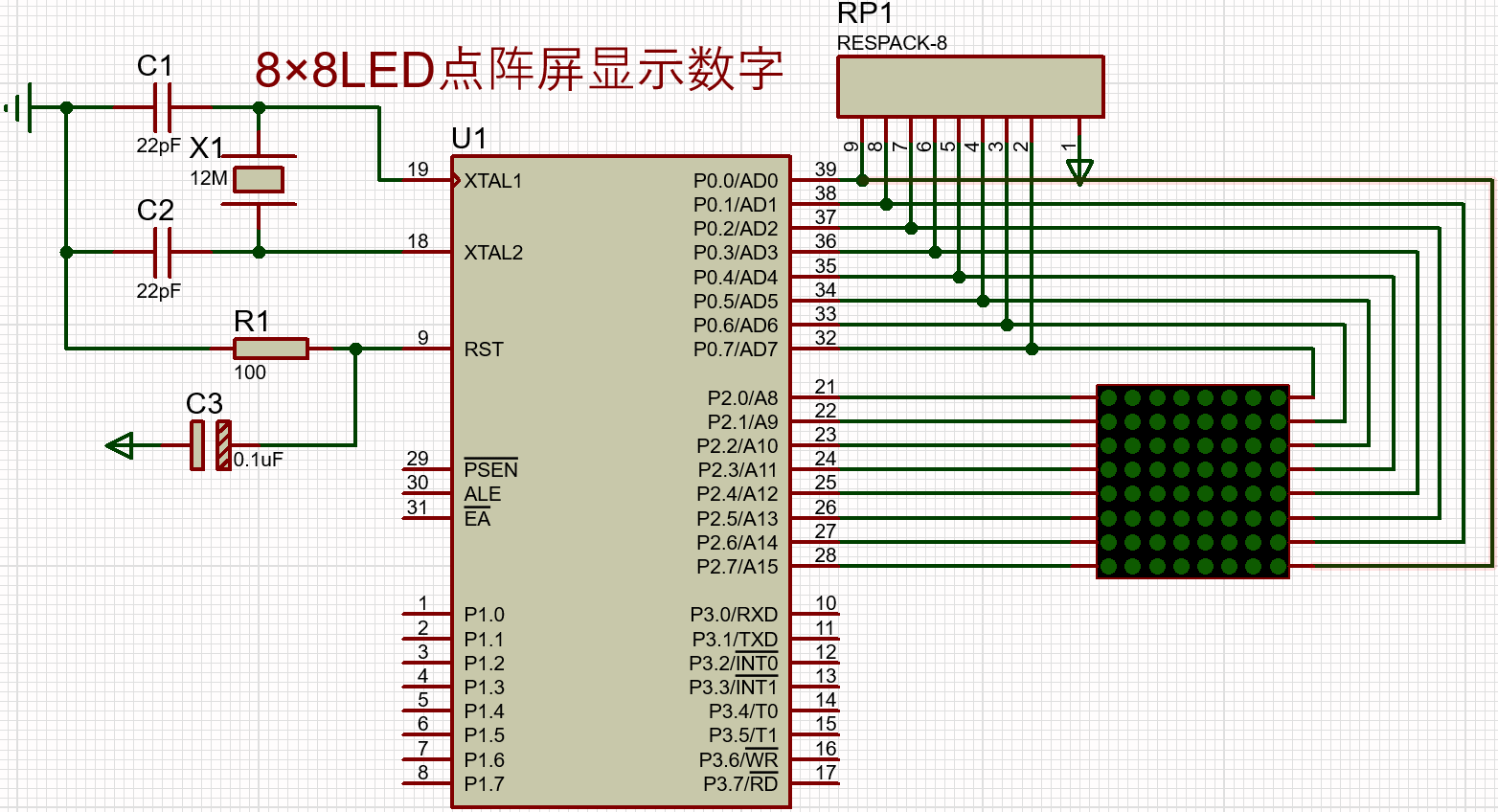

利用51单片机和8*8共阳极点阵显示数字0-8。

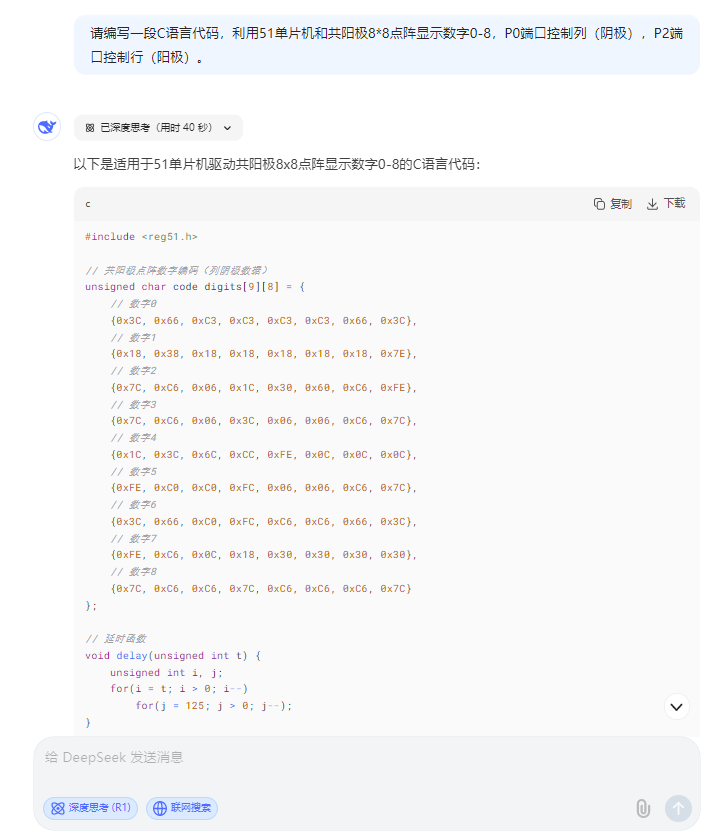

DeepSeek问答截图：

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

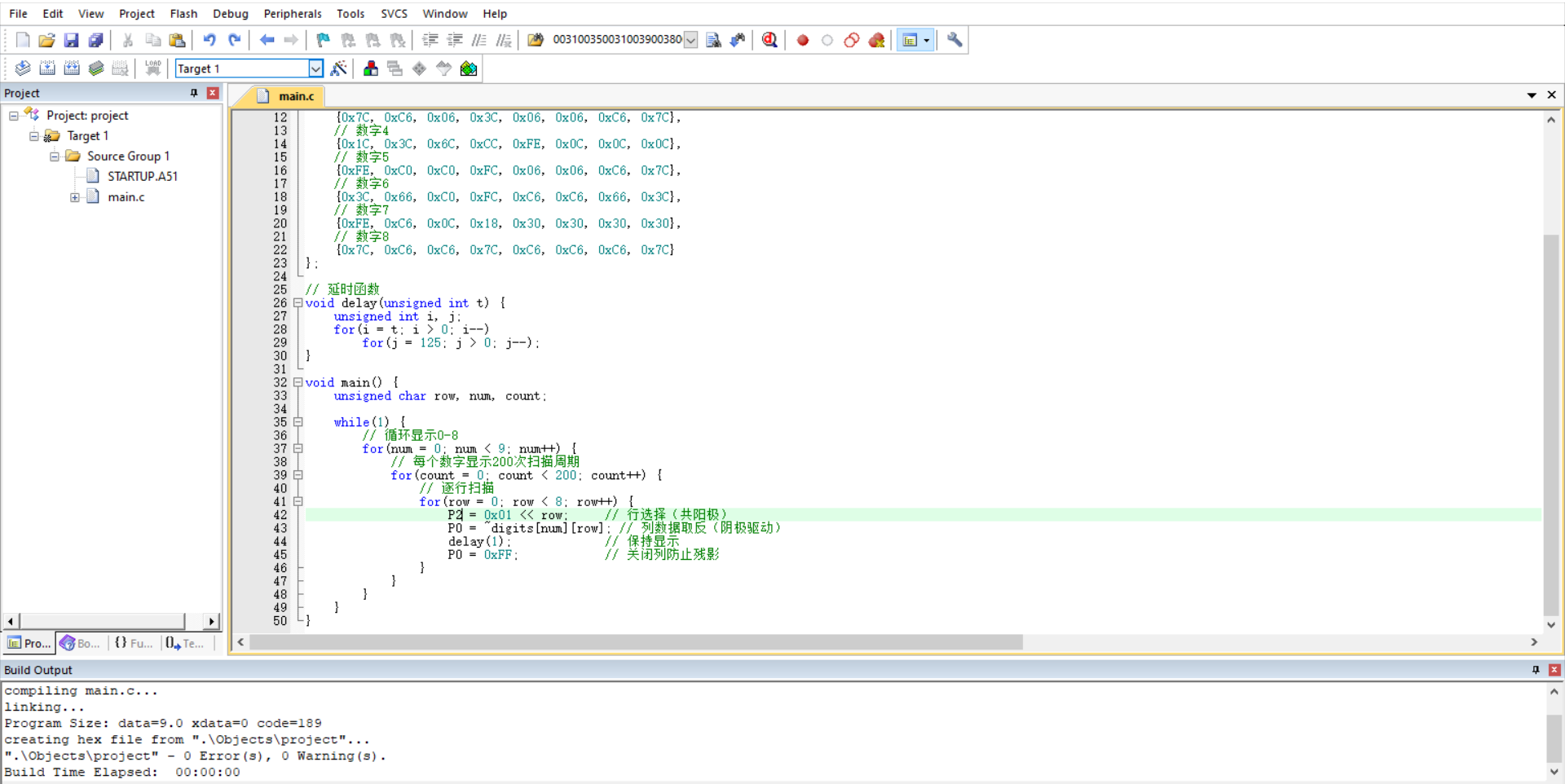

本设计利用KEIL5软件实现程序设计，代码如下：

#include <reg51.h>
// 共阳极点阵数字编码（列阴极数据）
unsigned char code digits[9][8] = {
    // 数字0
    {0x3C, 0x66, 0xC3, 0xC3, 0xC3, 0xC3, 0x66, 0x3C},
    // 数字1
    {0x18, 0x38, 0x18, 0x18, 0x18, 0x18, 0x18, 0x7E},
    // 数字2
    {0x7C, 0xC6, 0x06, 0x1C, 0x30, 0x60, 0xC6, 0xFE},
    // 数字3
    {0x7C, 0xC6, 0x06, 0x3C, 0x06, 0x06, 0xC6, 0x7C},
    // 数字4
    {0x1C, 0x3C, 0x6C, 0xCC, 0xFE, 0x0C, 0x0C, 0x0C},
    // 数字5
    {0xFE, 0xC0, 0xC0, 0xFC, 0x06, 0x06, 0xC6, 0x7C},
    // 数字6
    {0x3C, 0x66, 0xC0, 0xFC, 0xC6, 0xC6, 0x66, 0x3C},
    // 数字7
    {0xFE, 0xC6, 0x0C, 0x18, 0x30, 0x30, 0x30, 0x30},
    // 数字8
    {0x7C, 0xC6, 0xC6, 0x7C, 0xC6, 0xC6, 0xC6, 0x7C}
};
// 延时函数
void delay(unsigned int t) {
    unsigned int i, j;
    for(i = t; i > 0; i--)
        for(j = 125; j > 0; j--);
}
void main() {
    unsigned char row, num, count;
    while(1) {
        // 循环显示0-8
        for(num = 0; num < 9; num++) {
            // 每个数字显示200次扫描周期
            for(count = 0; count < 200; count++) {
                // 逐行扫描
                for(row = 0; row < 8; row++) {
                    P2 = 0x01 << row;     // 行选择（共阳极）
                    P0 = ~digits[num][row]; // 列数据取反（阴极驱动）
                    delay(1);             // 保持显示
                    P0 = 0xFF;            // 关闭列防止残影
                }
            }
        }
    }
}

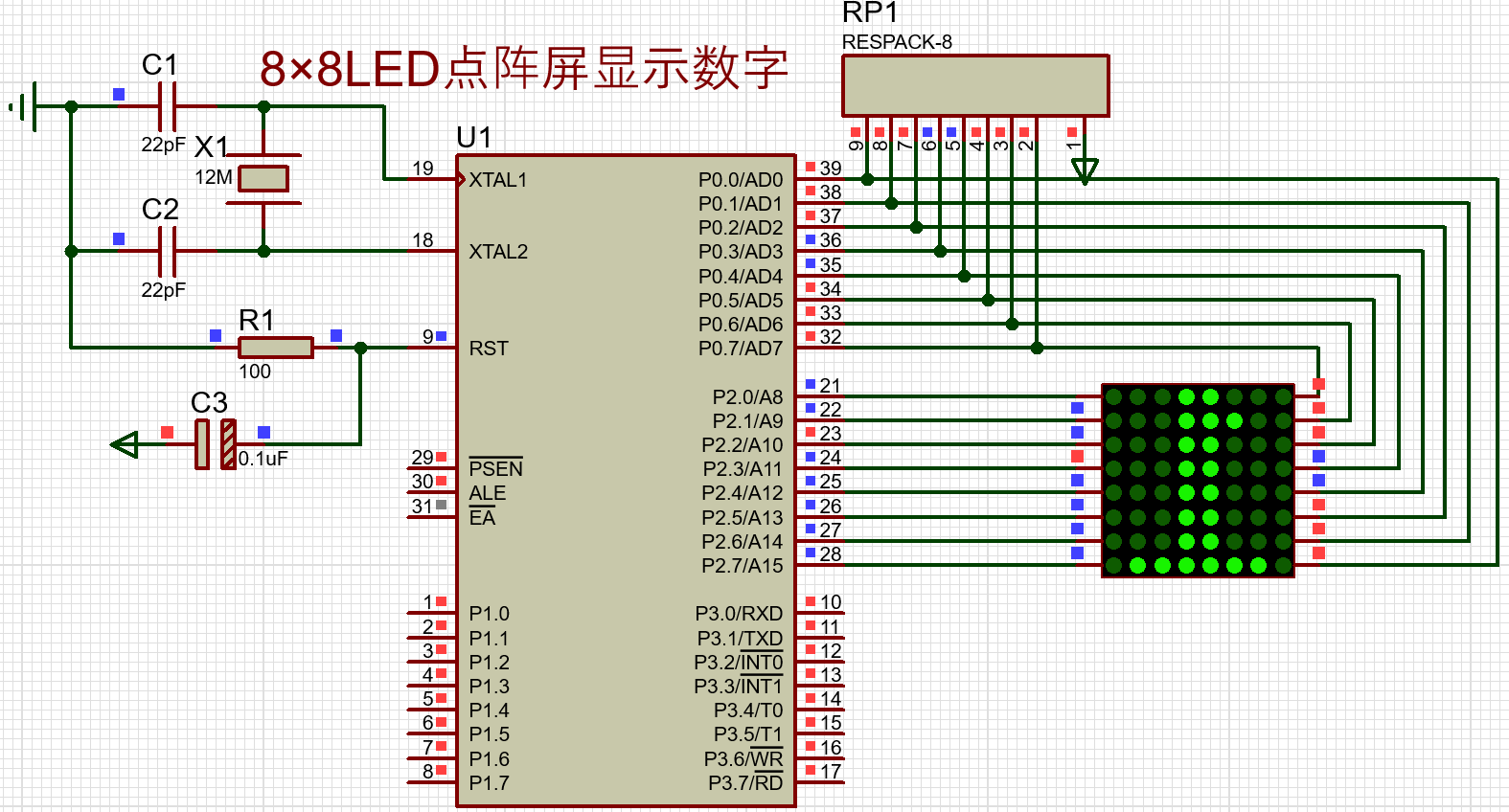

代码运行截图：
