本文介绍了使用51单片机构建的双机通信系统，通过Keil5进行程序设计，实现按键发送数值并由接收端数码管显示。同时，文中详细阐述了设计思路，包括文献研究、调查分析和软硬件设计，以及利用Protues8.7进行的仿真实现。

具体实现功能

（1）双机通信系统分为通讯发送端和通讯接收端。
（2）通讯发送端通过按键发送相应的数值，通讯接收端接收后通过数码管显示。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

//主函数处理数据并发送
void main()
{
 uchar Key_num=0;
 UART_init();
  while(1)
  {
  	Key_num=KEY_Scan(0);	//不连按
	if(Key_num)//有按键按下,把按键值发送出去
	{
	  Put_uart(&Key_num);
	}
	delay(1000);
  }
}

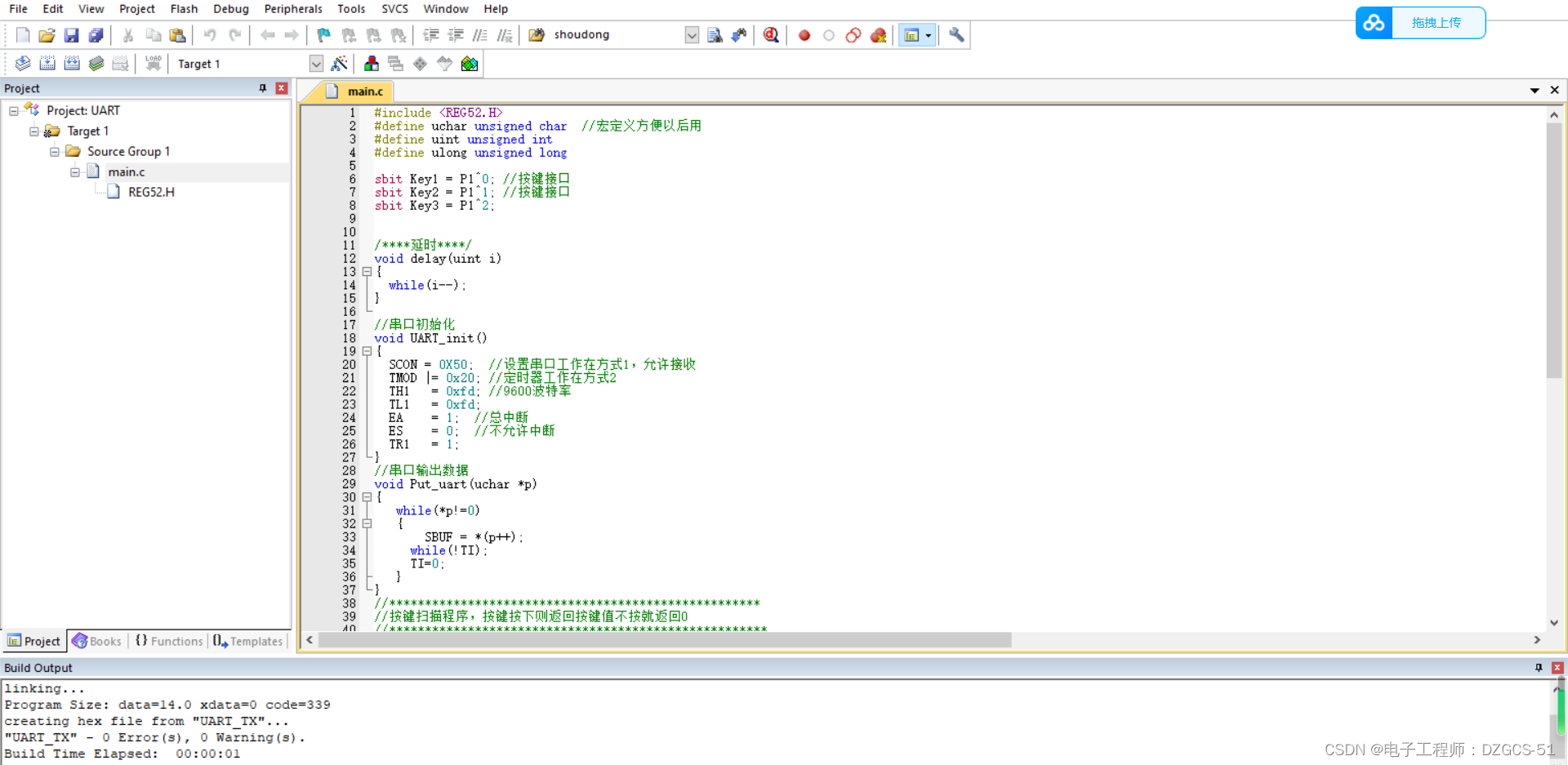

代码运行截图：

仿真实现（protues8.7）

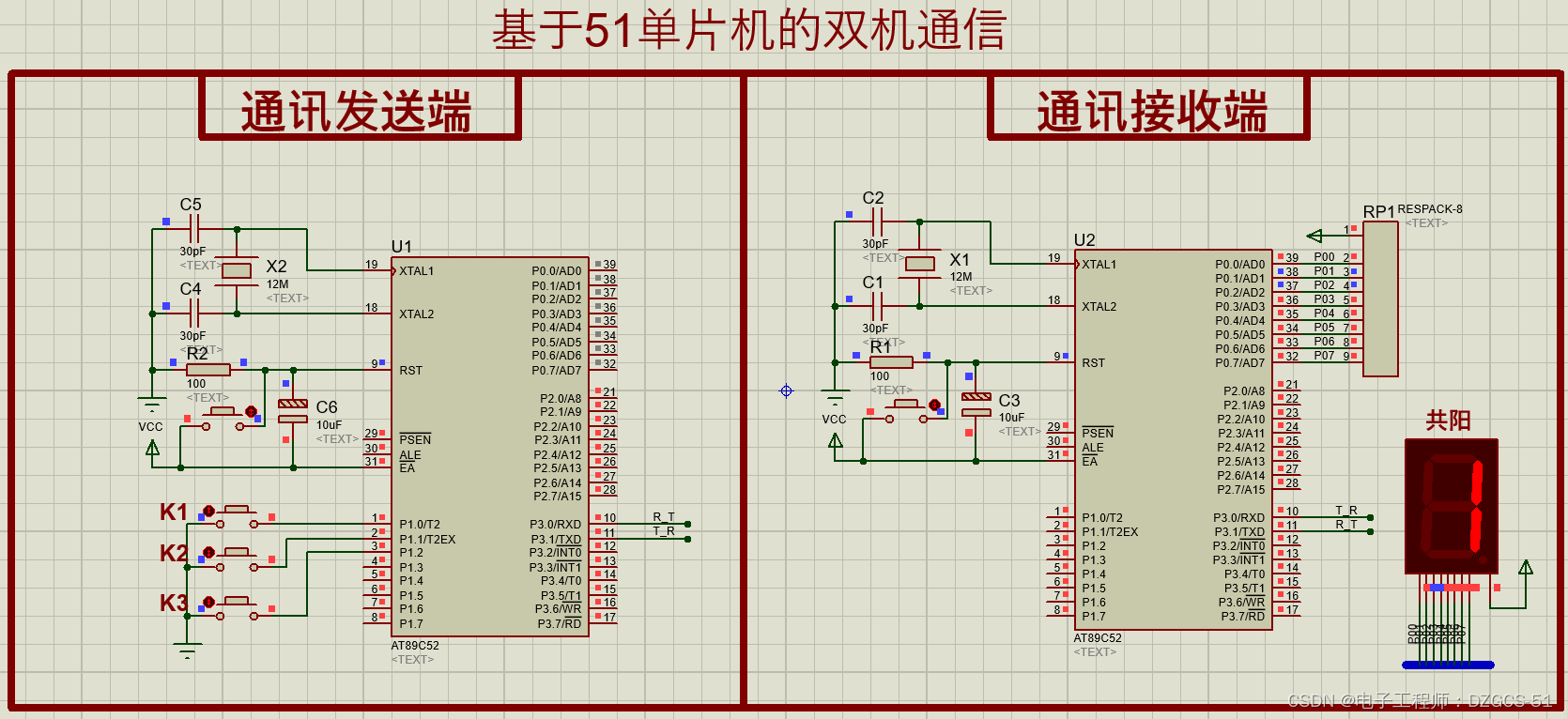

本设计利用protues8.7软件实现仿真设计。

全部资料

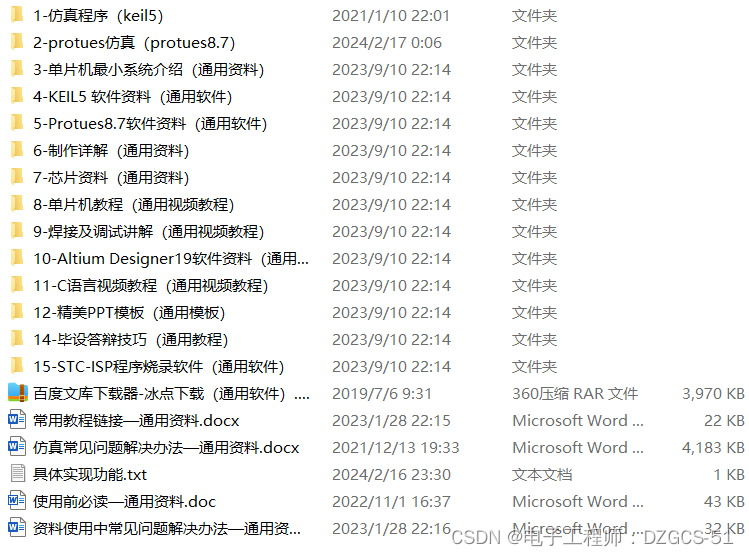

全部资料包括程序（KEIL5）、protues仿真（protues8.7）、开发资料等，具体如图，全网最全！！！！

资料获取：
https://docs.qq.com/doc/DSVdhekRrQlV4Y1ZX
