系统由STC89C51单片机+315M无线通信模块+SC2262/SC2272编码与解码模块+LCD1602液晶显示屏+按键+蜂鸣器+电源构成。

具体功能：

1、当病人按下遥控板上按键时，主控板的显示屏可显示患者的床位号；

2、可多人同时使用，同时显示；

3、医护人员按下“响应”键取消当前呼叫；

4、呼叫范围为100m左右。

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

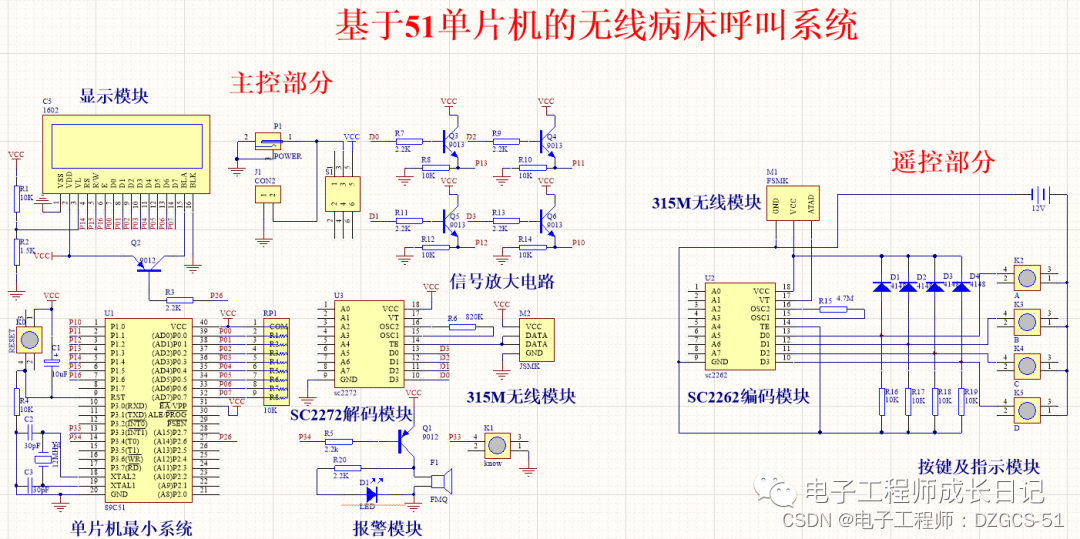

本系统原理图设计采用Altium Designer19，具体如图。

本设计利用KEIL5软件实现程序设计，主函数如下：

void main()		//主函数
{
	init();
	init_1602();//初始化
	while(1)	//死循环
	{
		display();
		know();
		LED();
	}
}

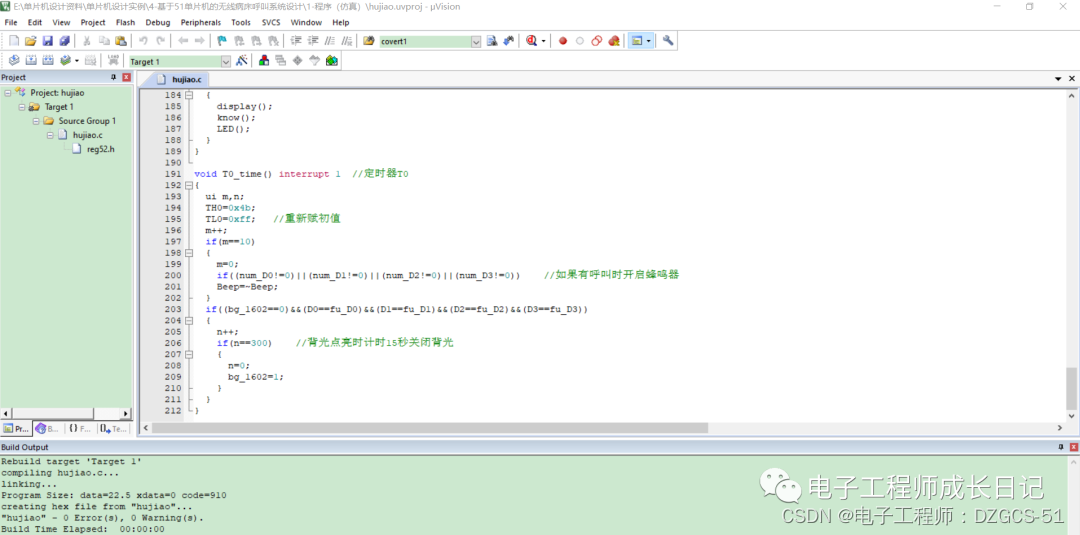

代码运行截图：

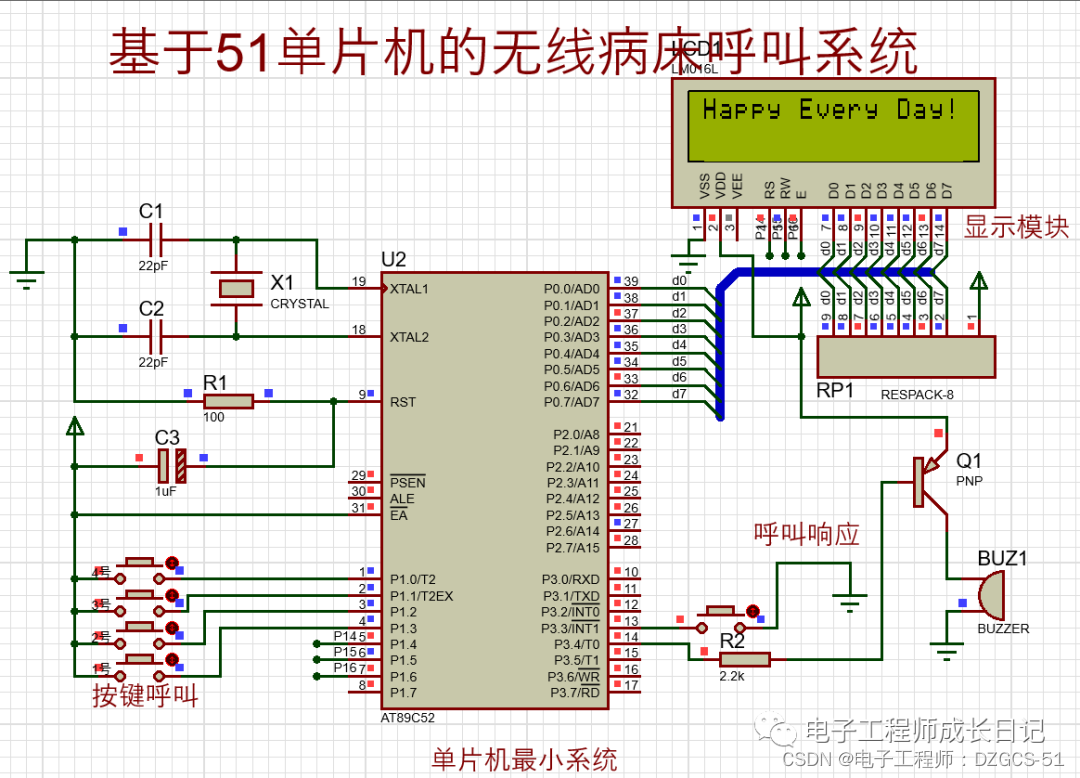

本设计利用protues8.7软件实现仿真设计。

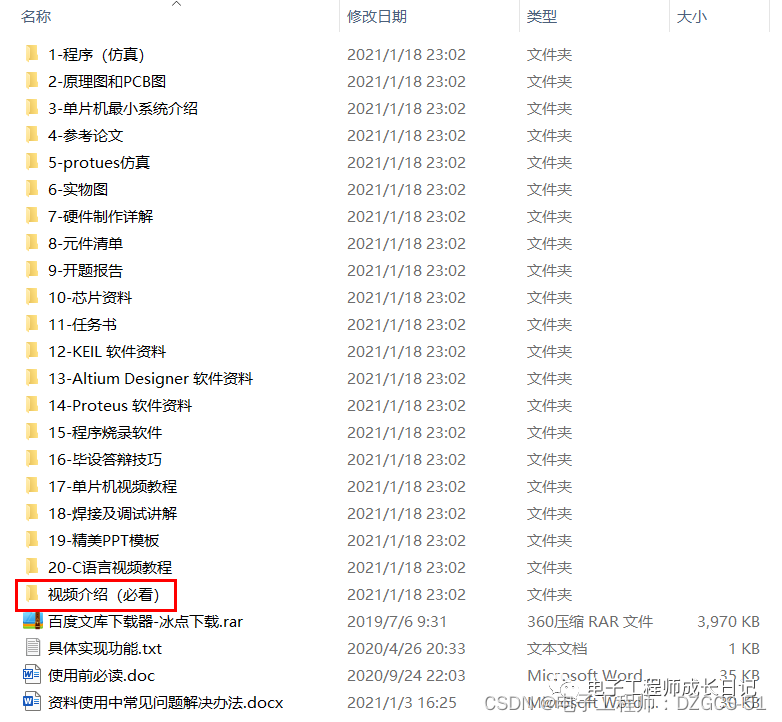

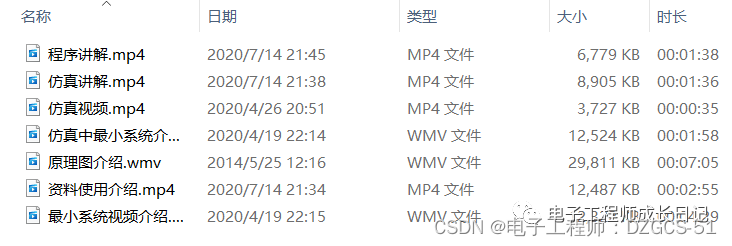

全部资料包括程序（注释）、AD原理图、protues仿真、参考论文、程序讲解、仿真讲解、仿真视频、原理图讲解、资料使用介绍等，具体如图，全网最全！！
