本文档详细介绍了基于单片机的一套电路设计，包括显示电路（LCD1602）、指示灯、按键、电流、电压、电量采集及电源电路。示例代码展示了如何控制液晶屏显示及蜂鸣器、按键的操作，同时提到了模拟量通道选择和蜂鸣器等功能。电路设计涉及了嵌入式硬件和软件交互的基本应用。

资料下载地址-1025（百度网盘）：点击下载

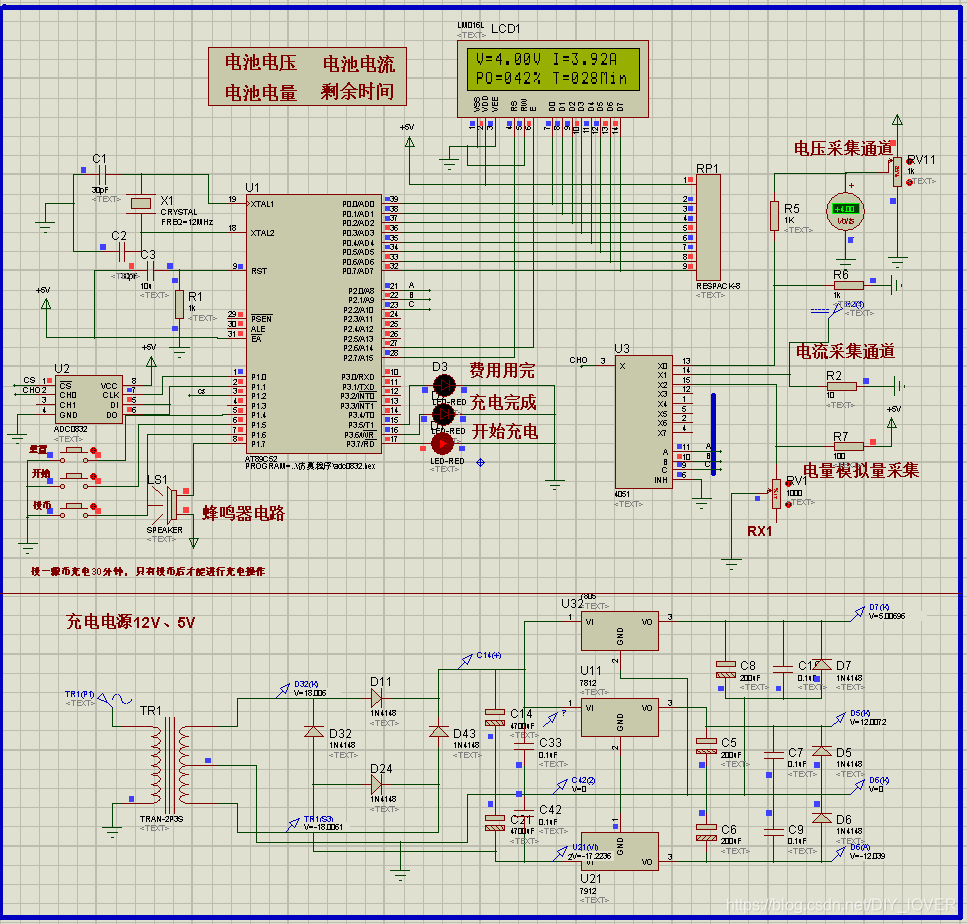

包含显示电路，指示灯电路，按键电路，液晶显示电路，电流、电压、电量采集电路，电源电路等。功能如图所示：

 #include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
/***************引脚声明*********************/
#define lcd P0
sbit rs=P2^7;	  //LCD液晶控制端
sbit en=P2^6;
sbit SPK=P1^7;  //蜂鸣器引脚
sbit CS=P1^2;   //将CS位定义为P1.2引脚
sbit CLK=P1^0;  //将CLK位定义为P1.0引脚
sbit DIO=P1^1;  //将DIO位定义为P1.1引脚
sbit key1=P1^6;  //定义按键引脚
sbit key2=P1^5;  //定义按键引脚
sbit key3=P1^4;  //定义按键引脚
sbit a=P2^0;		//模拟量通道选择端
sbit b=P2^1;		//模拟量通道选择端
sbit c=P2^2;		//模拟量通道选择端
sbit LED = P3^7;
sbit LED1 = P3^6;
sbit LED2 = P3^5;

uint total = 0;
uint count = 0;

/***********LCD显示数组**************************/

uchar table1[]="V=0.00V";
uchar table3[]="I=0.00A";
uchar table5[]="PO=000%";
uchar time[]="T=000Min";

/***************全局变量************************/
uchar flag=0;      //换挡标志位


void delay(uint count)		 //延时
{
  uint i,j;
  for(i=0;i<count;i++)
   for(j=0;j<120;j++);
}

/*************LCD1602驱动程序************************/
void w_cmd(uchar com)		  //lcd1602写命令
{
