51单片机汇编学习笔记9——定时计数器

这一小节介绍一下51单片机的一个重要外设定时计数器。

顾名思义定时计数器主要是两种功能：定时、计数。

定时：就是当你开启定时器后到了设定的时间他会触发中断，然后去执行中断服务函数里面的程序。

计数：主要是计算外部输入脉冲数。

因为我们主要是使用它的定时功能，所以这一小节就写一下它的定时功能怎么配置。因为写的是定时器中断，所以要结合上一小节的中断一起看。

定时器一共有4种模式 0、1、2、3。这一节以工作方式1为例。

接下来会按照内部结构、相关寄存器、编程步骤三个部分来讲。

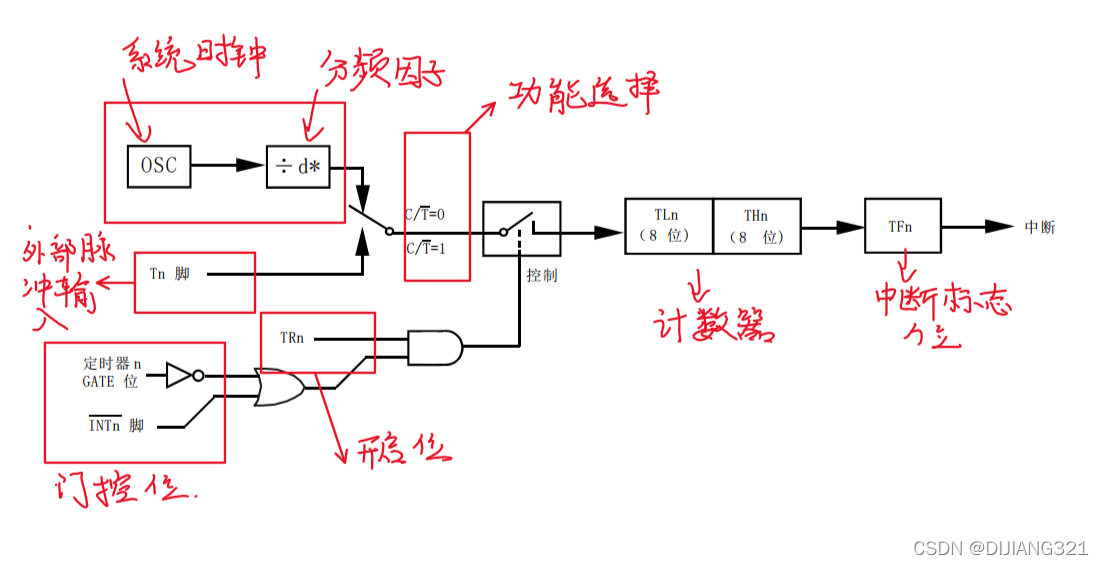

内部结构

 1、系统时钟、分频因子： 系统时钟是由单片机外部电路所接的晶振所决定，软件仿真的话通常是按12M去算。分频因子有6分频和12分频。这个不需要设置，按默认的就可以了。

2、外部脉冲输入：这就是定时计数器的计数功能的外部引脚。

3、 功能选择：就是通过这个位选择到底是使用定时功能还是计数功能。=0是定时，=1就是计数。

4、门控位、开启位：GATE位置1时只有在INTn脚为高及TRn控制位置1时才 可打开定时器/计数器。

                                   GATE=0时只要TRn置一就能开启定时/计数器。

5、计数器：模式1是16位的计数器，但不会重装载。

6、中断标志位：当计数器计满了，溢出了，就会产生中断请求
