编写满足当前需求的程序只是第一步。编写你和你的同事，可以随着新需求轻松演进、适配的程序，才是真正的目标。

引入一些重要的面向对象和设计模式实践，来构建易于测试，维护和重用的高质量软件。

1.策略模式

含义：存在一系列的算法，将所有继承自同样接口的算法抽取到独立类中，并且这些算法可以相互替代。

可以参考这里的介绍：C++ 策略模式讲解和代码示例

适用场景：

完成同一任务的算法有着多种变体，希望在运行时进行切换时。将算法抽离出来成为独立的不同的算法类对象。
当存在有多个类，而且它们只是在某个行为略有不同时。可以将这个不同的行为，提取到单独的类中，使用策略模式，让其作为独立的变化方向，并且可以减少这些类重复的代码。（比如，下面示例里的ColorDetectorV2）
当发现某一任务的处理算法与业务逻辑关联不强时，可以将算法与业务逻辑隔离解耦。让业务逻辑通过简单接口来调用算法即可。

实现方法：

1.策略类：定义一个抽象策略接口类；然后基于这个接口类实现具体的算法类。
2.调用端：保存一个抽象接口类的基类指针或者引用；实现一个设置，切换具体算法类对象的函数；在使用时，通过基类指针或者引用，通过调用通用接口来执行具体算法；

2.代码实践

使用策略设计模式，将图像处理算法封装到一个类中。这个模式可以轻易的进行算法替换，或者将一系列算法链式组合，构建一个更复杂的处理算法。这个模式通过一个直观的接口，以及隐藏算法的复杂性，简化了算法的部署使用。

一旦一个算法使用策略模式将自己封装到类中，使用时只需创建一个类实例对象即可。通常，在程序初始化时，创建该实例对象。构造时初始化算法的各种参数，以便立即投入使用。使用对应方法，可以读取和修改算法参数。

如有GUI，可用控件更加直观地进行参数的展示和修改。

从如何部署使用一个颜色检测算法类开始：

设计一个算法：

从给定图片中，查找指定颜色值，将结果以二值图像进行输出，符合的像素以255 白色表示，不符合则输出 0 黑色。该算法还接收一个误差参数，在误差范围内的也认为是符合的像素值。

代码：

明白意思即可，ColorDetectorV2 用于说明在只是实现略有不同时，使用策略模式实现垂直替换拓展。

#include <iostream>
#include <string>
#include <opencv2/opencv.hpp>
#include <chrono>

using std::string;

// 算法策略抽象基类
class Strategy
{
public:
    virtual ~Strategy() = default;
    virtual cv::Mat process(const cv::Mat &image) = 0;
};

class ImageProcessor
{
    std::unique_ptr<Strategy> _strategy;
public:
    explicit ImageProcessor(std::unique_ptr<Strategy> &&strategy = {}): _strategy(std::move(strategy))
    {

    }

    void setStrategy(std::unique_ptr<Strategy> &&strategy)
    {
        _strategy = std::move(strategy);
    }

    void processLogic(string filePath)
    {
        // 读取输入图像
        cv::Mat input_image1 = cv::imread(filePath);

        // 检查输入图像
        if (input_image1.empty())
        {
            std::cerr << "Error: Could not open or find input image" << std::endl;
            return;
        }

        cv::namedWindow("input_image1", cv::WINDOW_NORMAL);
        cv::imshow("input_image1", input_image1);
        cv::waitKey(0);

        cv::Mat result = _strategy->process(input_image1);

        cv::namedWindow("result", cv::WINDOW_NORMAL);
        cv::imshow("result", result);
        cv::waitKey(0);
    }
};


class ColorDetector:public Strategy
{
protected:
    int _tolerance;
    cv::Vec3b m_target_color;
    cv::Mat _result;
    int getDistanceToTargetColor(const cv::Vec3b &color)
    {
        // std::cout << "color: " << color << std::endl;

        // std::cout << "color: " << abs(m_target_color[0] - color[0]) << std::endl;
        // std::cout << "color: " << abs(m_target_color[1] - color[1]) << std::endl;
        // std::cout << "color: " << abs(m_target_color[2] - color[2]) << std::endl;

        //return abs(m_target_color[0] - color[0]) + abs(m_target_color[1] - color[1]) + abs(m_target_color[2] - color[2]);

        //标准平方差距离公式：(R1-R2)^2+(G1-G2)^2+(B1-B2)^2
        //return sqrt(pow(m_target_color[0] - color[0], 2) + pow(m_target_color[1] - color[1], 2) + pow(m_target_color[2] - color[2], 2));

        //Euclidean norm of a vector 向量的欧几里德范数
        //return static_cast<int>(cv::norm(m_target_color - color));//错误写法，因为所有的矩阵和矢量计算操作符，都有saturate_cast转换,会将结果值转换为合法值。
        return static_cast<int>(cv::norm(cv::Vec3i(m_target_color[0]-color[0]
                                                , m_target_color[1]-color[1]
                                                , m_target_color[2]-color[2])));
    }

public:
    ColorDetector(): _tolerance(50),m_target_color(cv::Vec3b(0,0,0))
    {
        std::cout << "ColorDetector Construct." << std::endl;
    }
    ~ColorDetector()
    {
        std::cout << "ColorDetector Destruct." << std::endl;
    }

    cv::Mat process(const cv::Mat &image)
    {
        std::cout << "ColorDetector process" << std::endl;

        //_result在图片的大小和类型不同时才会重新分配。
        _result.create(image.size(), CV_8UC1);

        //只是对彩色图像的处理
        cv::Mat_<cv::Vec3b>::const_iterator it = image.begin<cv::Vec3b>();
        cv::Mat_<cv::Vec3b>::const_iterator it_end = image.end<cv::Vec3b>();

        cv::Mat_<uchar>::iterator it_out = _result.begin<uchar>();

        for ( ; it != it_end; it++)
        {
            if(getDistanceToTargetColor(*it) <= _tolerance)//颜色匹配
            {
                //std
                *it_out = 255;
            }
            else//不匹配
            {
                *it_out = 0;
            }

            it_out++;
        }

        return _result;
    }

    cv::Mat operator()(const cv::Mat &image)
    {
        return process(image);
    }

    //BGR 顺序
    void setTargetColor(uchar blue, uchar green, uchar red)
    {
        m_target_color = cv::Vec3b(blue, green, red);
    }

    void setTargetColor(const cv::Vec3b &color)
    {
        m_target_color = color;
    }

    cv::Vec3b targetColor()
    {
        return m_target_color;
    }
    void setTolerance(int tolerance)
    {
        if (tolerance < 0)
        {
            tolerance = 0;
            std::cout << "tolerance can not be less than 0" << std::endl;
        }

        _tolerance = tolerance;
    }
    int tolerance()
    {
        return _tolerance;
    }
};

//对于大同小异的算法实现替换
class ColorDetectorV2:public ColorDetector
{
public:
    cv::Mat process(const cv::Mat &image) override
    {
        std::cout << "ColorDetectorV2 process" << std::endl;

        cv::Mat result;
        //result.create(image.size(), image.type());

        // 计算绝对差值
        cv::Mat target_color_mat = cv::Mat(image.size(), image.type(), m_target_color);
        cv::absdiff(image, target_color_mat, result);

        // 拆分为三个通道
        std::vector<cv::Mat> channels;
        cv::split(result, channels);

        // 求和
        result = channels[0] + channels[1] + channels[2];

        // 二值化
        cv::threshold(result, result, _tolerance, 255, cv::THRESH_BINARY_INV);

        return result;
    }
};


int main(int argc, char *argv[])
{

    // 检查命令行参数

    if (argc != 3)
    {
        std::cerr << "Usage: " << argv[0] << " <input_image1> <output_image>" << std::endl;
        return -1;
    }

    ImageProcessor processor;

    //创建颜色检测器
    std::unique_ptr<ColorDetector> algorithm1 = std::make_unique<ColorDetector>();
    algorithm1->setTargetColor(cv::Vec3b(230, 190, 130));

    processor.setStrategy(std::move(algorithm1));
    processor.processLogic(argv[1]);

    //创建另一个算法
    std::unique_ptr<ColorDetectorV2> algorithm2 = std::make_unique<ColorDetectorV2>();
    algorithm2->setTargetColor(cv::Vec3b(230, 190, 130));

    processor.setStrategy(std::move(algorithm2));
    processor.processLogic(argv[1]);

    return 0;
}

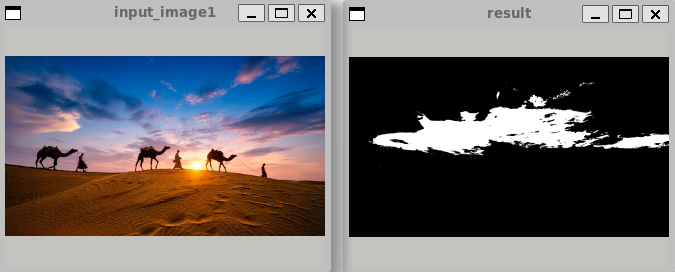

执行结果：
在这里插入图片描述

3.其它拓展

3.1 比较两个像素向量的距离

所谓距离，就是对差距的衡量，笼统理解就是两个向量的差值的和。但是也有有多种别的定义方式。

笼统的差值的和的实现方式：

int distance(const cv::Vec3i &color, const cv::Vec3i &target)
{
    return abs(color[0] - target[0]) + abs(color[1] - target[1]) + abs(color[2] - target[2]);
}

向量的欧几里德范数作为对距离的衡量:

欧几里德范数 ，也称为欧氏距离或欧几里得度量，是数学中用于衡量向量空间中两点间直线距离的标准方法。

int distance(const cv::Vec3i &color, const cv::Vec3i &target)
{
return static_cast<int>(cv::norm(cv::Vec3i(target[0]-color[0]
                                                , target[1]-color[1]
                                                , target[2]-color[2])));
}

cv::Vec3i: 表示一个三通道的整数向量。因为每个通道的计算结果都是整数
cv::norm: 求两个向量的欧几里德范数。

你可能想起之前的计算方法，直接使用矩阵相减：

return static_cast<int>(cv:norm<uchar,3>(color - target))); //错误方法

这是有问题的计算方法，因为所有的这些四则运算操作方法，都有一个 saturate_cast() 方法，用于对计算结果进行合法取值。因此，所有差值小于0 的结果，都会隐式的被赋值为0.
这是不对的。正确版本如下：

cv::Vec3b dist;
cv::absdiff(color, target, dist);
return cv::sum(dist)[0];

但是使用这个方法，效率太低。

3.2 使用 OpenCV 的函数

除了上诉使用迭代器循环遍历来实现计算。也可以直接使用一系列的OpenCV的函数来实现。

使用既有的方法可以快速实现功能，并减少BUG。而且这些方法通常是高效的。但是使用既有代码，可能会产生更多的中间步骤，这可能导致着更多的内存消耗。

使用OpenCV的函数重新实现处理：

  cv::Mat process(const cv::Mat &image)
    {
        cv::Mat result;
        // 计算绝对差值
        cv::absdiff(image, m_target_color, result);

        // 拆分为三个通道
        std::vector<cv::Mat> channels;
        cv::split(result, channels);

        // 求和
        result = channels[0] + channels[1] + channels[2];
        // 二值化
        cv::threshold(result, result, _tolerance, 255, cv::THRESH_BINARY_INV);

        return result;
    }

cv::absdiff : 接收一个image 或者 Scalar 参数来，比较得出绝对差值。当参数为image类型时，需要有相同的大小（分辨率，通道数）。当参数为Scalar 类型时，原始图像的每个像素依次与其进行计算。
cv::split: 将图片的每个通道分离开来。用于后需求和。
求和+ : 要注意，矩阵的算术运算都运用了 saturate 进行了合理取值。最大值不会超过 255
cv::threshold: 创建二值图像，通过比较每个像素和 threshold (阈值，第三个参数) ，在 cv::THRESH_BINARY 模式下，对于大于阈值和0 的像素，填充指定的最大值（第四个参数）。在这里，指定的是 cv::THRESH_BINART_INV 模式，意味着，小于等于阈值的像素值，将会被填充指定的最大值。类似的，cv::THRESH_TOZERO 和 cv::THRESH_TOZERO_INV , 对于大于或者小于等于指定阈值的像素值，保持值不变。

3.3 函数对象

通过类的 operator() 重载，可以实现函数对象。可以像使用函数一样，使用对应类的实例对象。实例对象的名称，就像函数名一样。

    cv::Mat operator()(const cv::Mat &image)
    {
        return process(image);
    }
