深入探索 ECharts 折线图: 从理论到实践全面解析
在这篇博客中，我们将深入探讨如何使用 ECharts 创建动态和互动的折线图。ECharts，作为一个功能强大的基于 JavaScript 的数据可视化图表库，提供了广泛的可视化类型和丰富的配置选项，使得数据呈现更加直观和生动。通过本文的详细指南，我们将从基本概念入手，逐步深入配置细节，并且探索一些高级功能，以帮助读者充分利用 ECharts 来优化他们的数据可视化项目。
ECharts 简介
ECharts 是一个由百度前端技术团队开发的开源可视化库，目前已经是 Apache 的顶级项目之一。它支持丰富的图表类型，如折线图、柱状图、饼图、散点图和地理数据可视化等。ECharts 的设计允许用户无需深入了解复杂的图形技术细节，即可实现专业级的数据可视化效果。
数据可视化的重要性
在当今数据驱动的世界中，能够有效地解析和展示数据是非常重要的。数据可视化不仅帮助人们更快地理解信息，还能揭示数据中的模式、趋势和异常。在商业决策、科学研究、教育和许多其他领域，数据可视化已成为必不可少的工具。
步骤解析：创建一个 ECharts 折线图
初始准备
在开始之前，确保您的项目中已经包含了 ECharts 的库文件。ECharts 可以通过 npm 安装，或者直接从它的官网下载并链接到您的 HTML 文件中。
安装 ECharts：
npm install echarts
HTML 文件中引入 ECharts：
<script src="path/to/echarts.min.js"></script>
实例化 ECharts
首先，您需要在 HTML 中定义一个容器元素，然后使用 JavaScript 实例化一个 ECharts 对象。
<div id="main" style="width: 600px;height:400px;"></div>
var myChart = echarts.init(document.getElementById('main'));
配置图表
ECharts 的强大功能来自于它的高度可配置性。您可以通过 JSON 配置项来定义图表的所有方面，包括但不限于图表类型、数据系列、坐标轴、图例和工具提示等。
配置数据和基础样式
以下示例显示了如何定义一个简单的折线图配置，包括颜色、标题和网格设置：
let xAxisData = ['Jan', 'Feb', 'Mar', 'Apr', 'May', 'Jun'];
let yAxisData1 = [120, 200, 150, 80, 70, 110];
let yAxisData2 = [90, 140, 130, 170, 60, 80];
let option = {
title: {
text: 'Energy Consumption',
left: 'center'
},
tooltip: {
trigger: 'axis'
},
legend: {
data: ['Electricity', 'Water'],
top: 'bottom'
},
grid: {
left: '3%',
right: '4%',
bottom: '3%',
containLabel: true
},
xAxis: {
type: 'category',
boundaryGap: false,
data: xAxisData
},
yAxis: {
type: 'value'
},
series: [
{
name: 'Electricity',
type: 'line',
data: yAxisData1,
color: '#0090FF',
smooth: true,
areaStyle: {}
},
{
name: 'Water',
type: 'line',
data: yAxisData2,
color: '#36CE9E',
smooth: true,
areaStyle: {}
}
]
};
动态数据
实时数据展示可以通过动态更新 ECharts 实例的配置来实现。例如，您可以定时从服务器获取数据并使用 setOption 方法更新图表：
function updateChartData() {
axios.get('/api/data')
.then(function (response) {
// 假设API返回的数据格式为 { electricity: [..], water: [..] }
myChart.setOption({
series: [{
name: 'Electricity',
data: response.data.electricity
}, {
name: 'Water',
data: response.data.water
}]
});
})
.catch(function (error) {
console.error('Error fetching data: ', error);
});
}
setInterval(updateChartData, 3600000); // 每小时更新一次
高级特性和可定制性
ECharts 提供了多种高级特性，如图表事件监听、图形样式定制和动画效果等。您可以通过监听图表上的 click 事件来响应用户交互，或者自定义图形的阴影和边框来增强视觉效果。
添加点击事件
myChart.on('click', function (params) {
console.log('You clicked on ', params.name, ' with value ', params.value);
});
自定义样式
series: [
{
...,
lineStyle: {
width: 2,
type: 'dashed',
color: 'rgba(255, 0, 0, 0.5)'
}
}
]
实践演示
初始设置与数据准备
在任何数据可视化项目中，首先需要做的是数据的准备与初始化。在我们的示例中，我们以用电和用水的小时数据为例，展示一天内的消耗情况。通过 JavaScript 来动态获取当前小时数，并基于此生成图表的 X 轴坐标数据：
let currentHour = new Date().getHours();
let xAxisData = Array.from({ length: 24 }, (_, i) => (i < 10 ? '0' + i : i) + ':00').slice(0, currentHour + 1);
此处，我们利用了 Array.from 方法来创建一个长度为 24 的数组，每个元素代表一个小时。这是生成 X 轴标签的基础。
数据生成与展示
对于每个小时，我们使用一个随机函数来生成示例数据，模拟一天中每个小时的用电和用水情况：
function getRandomData(min, max, count) {
return Array.from({ length: count }, () => Math.floor(Math.random() * (max - min + 1)) + min);
}
这个函数通过传入最小值、最大值和数据点的数量，返回一个数组，数组中的每一个元素都是在指定范围内的一个随机整数。
ECharts 配置详解
基本配置
ECharts 的配置项提供了极高的自定义空间。在这个例子中，我们配置了基本的图表背景、颜色方案和布局样式：
backgroundColor: '#1A213E',
color: ["#0090FF", "#36CE9E"],
轴配置
折线图的 X 轴和 Y 轴通过 xAxis 和 yAxis 配置项进行设置。为了使图表具有更好的可读性和美观性，我们对轴标签、线型等进行了详细的配置：
xAxis: [{
type: 'category',
boundaryGap: false,
data: xAxisData,
...
}],
yAxis: [{
type: 'value',
...
}]
数据系列设置
最关键的部分是 series，这里定义了图表的主要类型及其具体的样式和数据：
series: [{
name: '用电',
type: 'line',
data: yAxisData1,
...
}, {
name: '用水',
type: 'line',
data: yAxisData2,
...
}]
这里配置了两个系列（用电和用水），每个系列指定了数据源、图表类型和特定的视觉样式，如线条和区域的颜色、透明度等。
交互与提示
通过 tooltip 配置，我们使得当用户悬停在任一数据点上时，可以看到包含单位的详细信息：
tooltip: {
trigger: 'axis',
formatter: function (params) {
...
},
...
}
自动播放
这段代码本质上是一个为 ECharts 图表实现自动播放功能的脚本。它的运行效果是定时自动切换图表中数据点的高亮状态和显示相应的 tooltip（工具提示）。
// var app = {
// currentIndex: -1,
// };
// setInterval(function () {
// var dataLen = option.series[0].data.length;
// // 取消之前高亮的图形
// myChart.dispatchAction({
// type: 'downplay',
// seriesIndex: 0,
// dataIndex: app.currentIndex
// });
// app.currentIndex = (app.currentIndex + 1) % dataLen;
// // 高亮当前图形
// myChart.dispatchAction({
// type: 'highlight',
// seriesIndex: 0,
// dataIndex: app.currentIndex,
// });
// // 显示 tooltip
// myChart.dispatchAction({
// type: 'showTip',
// seriesIndex: 0,
// dataIndex: app.currentIndex
// });
// }, 1000);
具体来说，这段代码演示了将动画增加到 ECharts 图表中，通过不断更新数据点的高亮显示来吸引用户关注，增加数据的可读性和互动性。我们将逐行分析这段代码，以便更好地理解其工作原理：
1. 初始化状态对象
// var app = { currentIndex: -1 };
这里定义了一个名为 app 的对象，其中包含一个属性 currentIndex，初始值为 -1。这个属性用于追踪当前高亮显示的数据点的索引。
2. 设置周期性执行的函数
// setInterval(function () {...}, 1000);
使用 setInterval 函数设定一个定时器，每隔1000毫秒（即1秒）执行一次传入的函数，实现定期更新图表的效果。
3. 函数内容
在每次执行时，函数将进行以下操作：
a. 获取数据长度
// var dataLen = option.series[0].data.length;
从图表的配置项 option 中获取第一个系列（series[0]）的数据长度。这用于确定有多少个数据点，以及如何循环这些点。
b. 取消之前高亮的图形
// myChart.dispatchAction({
// type: 'downplay',
// seriesIndex: 0,
// dataIndex: app.currentIndex
// });
通过调用 dispatchAction 方法并传入 {type: 'downplay'}，取消上一个被高亮的数据点。这里的 dataIndex 指明了需要取消高亮的数据点的索引。
c. 更新当前索引
// app.currentIndex = (app.currentIndex + 1) % dataLen;
更新 currentIndex 为下一个数据点的索引。使用 % dataLen 确保索引值在有效范围内循环。
d. 高亮当前图形
// myChart.dispatchAction({
// type: 'highlight',
// seriesIndex: 0,
// dataIndex: app.currentIndex,
// });
同样使用 dispatchAction 方法，但这次是传入 {type: 'highlight'} 来高亮当前的数据点。
e. 显示 tooltip
// myChart.dispatchAction({
// type: 'showTip',
// seriesIndex: 0,
// dataIndex: app.currentIndex
// });
使用 showTip 动作显示相对应的 tooltip。这提供了关于当前高亮点的更多详细信息，提升用户的交互体验。
结合与实际应用
这种类型的自动播放和高亮显示功能非常适合于展示包含时间序列数据的图表，如股票市场趋势、天气变化模式等，它可以帮助用户在不进行任何操作的情况下自动浏览和理解数据的动态变化。此外，这种方法在呈现数据展示或数据故事讲述时尤为有效，提供了一种动态而引人入胜的方式来吸引观众的注意力，并有助于更好地解释和表达数据背后的故事。

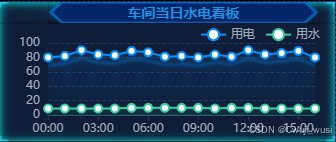

效果图
源码
let bgColor = "#1A213E";
let color = [
"#0090FF", // 用电颜色
"#36CE9E" // 用水颜色
];
// 获取当前小时数
let currentHour = new Date().getHours();
let xAxisData = Array.from({ length: 24 }, (_, i) => (i < 10 ? '0' + i : i) + ':00').slice(0, currentHour + 1);
// 随机生成数据函数
function getRandomData(min, max, count) {
return Array.from({ length: count }, () => Math.floor(Math.random() * (max - min + 1)) + min);
}
// 根据当前小时随机生成用电和用水数据
let yAxisData1 = getRandomData(80, 90, currentHour + 1); // 用电 (kWh)
let yAxisData2 = getRandomData(9, 10, currentHour + 1); // 用水 (m³)
option = {
title: {
text: '',
left: 'center',
top: 0,
textStyle: {
color: '#3A8EF1',
fontSize: 20,
fontFamily: 'KaiTi'
}
},
backgroundColor: '',
color: color,
legend: {
right: 10,
top: 0,
textStyle: {
color: "#9FACBC"
},
},
tooltip: {
trigger: "axis",
formatter: function (params) {
let html = '';
params.forEach(v => {
let unit;
if (v.seriesName === "用电") {
unit = ' kWh';
} else if (v.seriesName === "用水") {
unit = ' m³';
}
html += `<div style="color: #666;font-size: 14px;line-height: 24px">
<span style="display:inline-block;margin-right:5px;border-radius:10px;width:10px;height:10px;background-color:${color[v.componentIndex]};"></span>
${v.name} ${v.seriesName}:
<span style="color:${color[v.componentIndex]};font-weight:700;font-size: 18px">${v.value}${unit}</span>
</div>`;
});
return html;
},
extraCssText: 'background: rgba(26, 33, 62, 0.8); border-radius: 0; box-shadow: 0 0 3px rgba(0, 0, 0, 0.2); color: #333;',
axisPointer: {
type: 'shadow',
shadowStyle: {
color: 'rgba(0, 0, 0, 0.3)',
}
}
},
grid: {
top: 20,
bottom: 0,
left: 20,
right: 20,
containLabel: true
},
xAxis: [{
type: "category",
boundaryGap: false,
axisLabel: {
formatter: '{value}',
textStyle: {
color: "#9FACBC"
}
},
axisLine: {
lineStyle: {
color: "#293755"
}
},
data: xAxisData
}],
yAxis: [{
type: "value",
name: '单位：',
axisLabel: {
textStyle: {
color: "#9FACBC"
}
},
nameTextStyle: {
color: "#9FACBC",
fontSize: 12,
lineHeight: 40
},
splitLine: {
lineStyle: {
type: "dashed",
color: "#293755"
}
},
axisLine: {
show: false
},
axisTick: {
show: false
}
}],
series: [{
name: "用电",
type: "line",
smooth: false,
symbolSize: 8,
zlevel: 3,
lineStyle: {
normal: {
color: color[0],
shadowBlur: 3,
shadowColor: rgbToRgba(color[0], 0.5),
shadowOffsetY: 8
}
},
areaStyle: {
normal: {
color: new echarts.graphic.LinearGradient(
0,
0,
0,
1,
[{
offset: 0,
color: rgbToRgba(color[0], 0.2)
},
{
offset: 1,
color: rgbToRgba(color[0], 0)
}], false
),
shadowColor: rgbToRgba(color[0], 0.1),
shadowBlur: 10
}
},
data: yAxisData1
}, {
name: "用水",
type: "line",
smooth: false,
symbolSize: 8,
zlevel: 3,
lineStyle: {
normal: {
color: color[1],
shadowBlur: 3,
shadowColor: rgbToRgba(color[1], 0.5),
shadowOffsetY: 8
}
},
areaStyle: {
normal: {
color: new echarts.graphic.LinearGradient(
0,
0,
0,
1,
[{
offset: 0,
color: rgbToRgba(color[1], 0.2)
},
{
offset: 1,
color: rgbToRgba(color[1], 0)
}], false
),
shadowColor: rgbToRgba(color[1], 0.1),
shadowBlur: 10
}
},
data: yAxisData2
}]
};
// RGB 转 RGBA 的辅助函数
function rgbToRgba(hex, opacity) {
let rgbaColor = "";
let reg = /^#[\da-f]{6}$/i;
if (reg.test(hex)) {
rgbaColor = `rgba(${parseInt("0x" + hex.slice(1, 3))},${parseInt("0x" + hex.slice(3, 5))},${parseInt("0x" + hex.slice(5, 7))},${opacity})`;
}
return rgbaColor;
}
// var app = {
// currentIndex: -1,
// };
// setInterval(function () {
// var dataLen = option.series[0].data.length;
// // 取消之前高亮的图形
// myChart.dispatchAction({
// type: 'downplay',
// seriesIndex: 0,
// dataIndex: app.currentIndex
// });
// app.currentIndex = (app.currentIndex + 1) % dataLen;
// // 高亮当前图形
// myChart.dispatchAction({
// type: 'highlight',
// seriesIndex: 0,
// dataIndex: app.currentIndex,
// });
// // 显示 tooltip
// myChart.dispatchAction({
// type: 'showTip',
// seriesIndex: 0,
// dataIndex: app.currentIndex
// });
// }, 1000);
总结
通过这个细致的实例，我们不仅可以看到 ECharts 在折线图配置上的灵活性，还可以感受到通过 JavaScript 处理实时数据和交互的可能性。无论是用于商业报告、实时监控系统还是互动媒体项目，ECharts 都是一个值得考虑的强大工具。希望本篇博客能帮助你理解和应用这一工具，以更有效地呈现和分析你的数据。
