硬件-DAY01（LED点灯、共阴极数码管）

一、硬件概念

1.俩大项：裸机 BSP（不带操作系统）、Linux驱动（带操作系统）
   四小项：51单片机（8051内核）、IMX6ULL、系统移植、驱动
2.CPU（中央处理单元） MCU（微控制器单元）soc（特殊的cpu）
3.P0（0x80）、P1（0x90）、P2（0xA0）、P3（0xB0）寄存器（系统提前定义好的全局变量）
        在数字电路中，用来存放二进制数据或代码的电路称为寄存器
        #define  P2 * ((unsigned char *)(0xA0))
                sfr P2 = 0xA0;   sfr是特殊功能寄存器

二、位运算
        1.~    &    |     ^    <<     >>
        2.reg  &=  ~((1 << n) | (1 << m))   指定位清零
           reg   |=   (1 << n)  |  (1 << m)   指定位置1
           reg  ^=  (1 << n) |  (1 << m)    指定位取反

三、RAM和ROM
        RAM：随机访问存储器、易失性存储器，（地址总线有8个端口，一共有256个字节）RAM中有128位、数据在RAM 中，保存后就会存到ROM中
        ROM：只读存储区、非易失性存储器
        hex文件都是一些代码或数据指令
        PC：程序计数器，在kernel中
        三级流水线：1.取指令  2.译码  3.执行

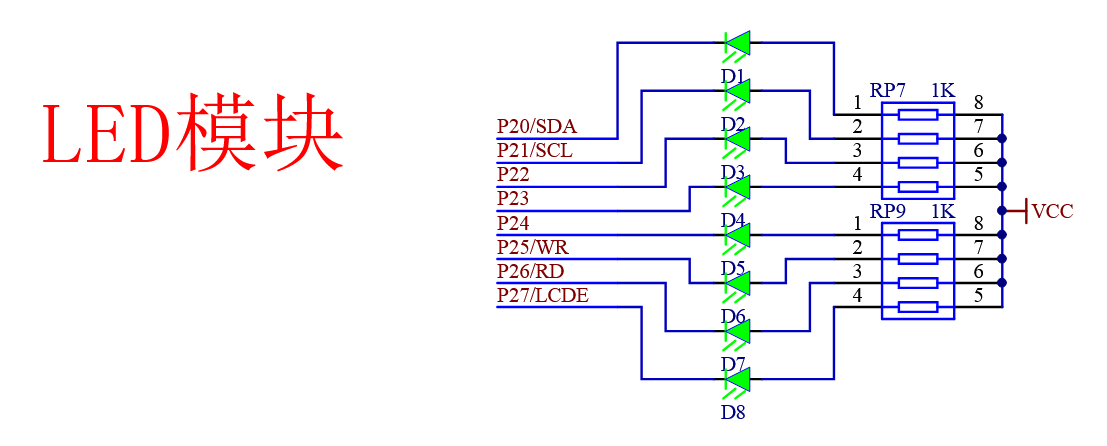

四、LED

        左边为负极，右边为正极，P2引脚这边为低电平时导通，灯亮。

流水灯：

#include <reg52.h>	    //register寄存器
#include "led.h"

void delay(unsigned int n)
{
	while(n--);
}

int main(void)
{
	unsigned char i = 1;
	int n, k;
	init_led();
	while(1)
	{
//		P2 &= ~((1 << 0) | (1 << 3) | (1 << 6));
//		P2 |= (1 << 0) | (1 << 3) | (1 << 6);
//		P2 ^= 0XB6;
//		led_on(0x02);
//		delay(0X3FFF);
		for(n = 0; n < 7; ++n)
		{
			led_on(i);
			delay(0x8FFF);
			i <<= 1;
		}
		for(k = 0; k < 7; ++k)
		{
			led_on(i);
			i >>= 1;
			delay(0x8FFF);
		}
	}
}

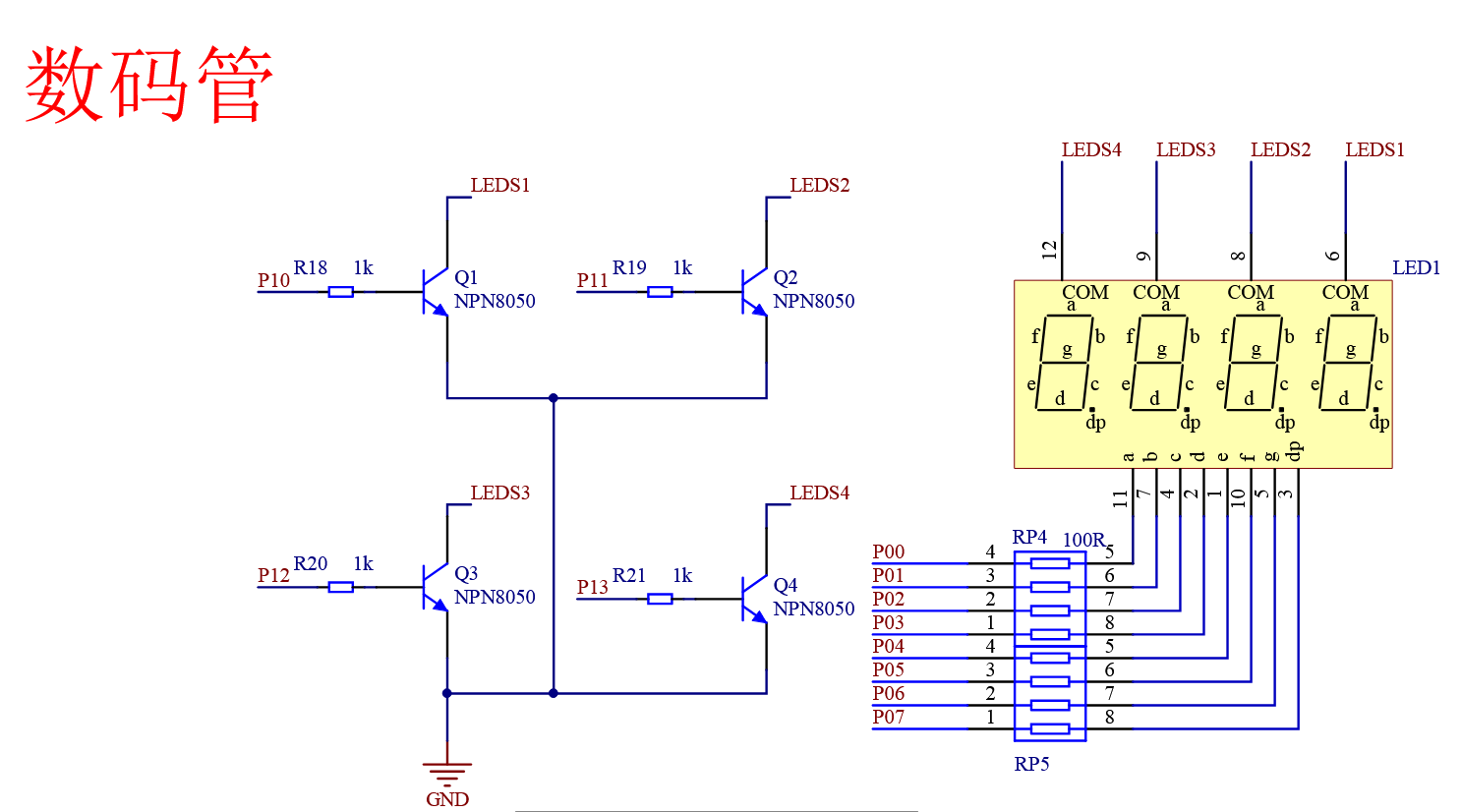

四、数码管（共阴极数码管）

P0控制位选、P1控制段选（LEDS1、LEDS2、LEDS3、LEDS4）

        P1引脚处有NPN8050，最下面接地，若想要LEDS1导通，只需要让P10处为高电平就导通，可以把NPN这想象成阀门

        动态数码管：

#include<reg52.h>
#include "digiter.h"

void delay(unsigned int n)
{
	while(n--);
}

int main(void)
{
//	unsigned char segs[] = {0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F};
	int i;
//	P1 |= (1 << 0);
//	P1 &= ~((1 << 1) | (1 << 2) | (1 << 3));
	bit_select(2);
	while(1)
	{
		for(i = 0; i <10; ++i)
		{
			seg_select(i);
			delay(0xFFFF);
		}
	}
}
