vlan---虚拟局域网
vlan的作用：在一台交换机中利用vlan可以实现将一个广播域逻辑上拆分为多个虚拟的广播域
其中，vlan中的lan是局域网的意思，除此之外还有wan（广域网）和man（城域网）
vid：
作用：区分和标识划分出来的虚拟局域网，数量一共有4096个，取值的范围为0~4095，设备默认存在的vid是vlan1
创建vid：可用命令：vlan x（x为0~4095）；如果要批量创建vlan可用 vlan batch x to y

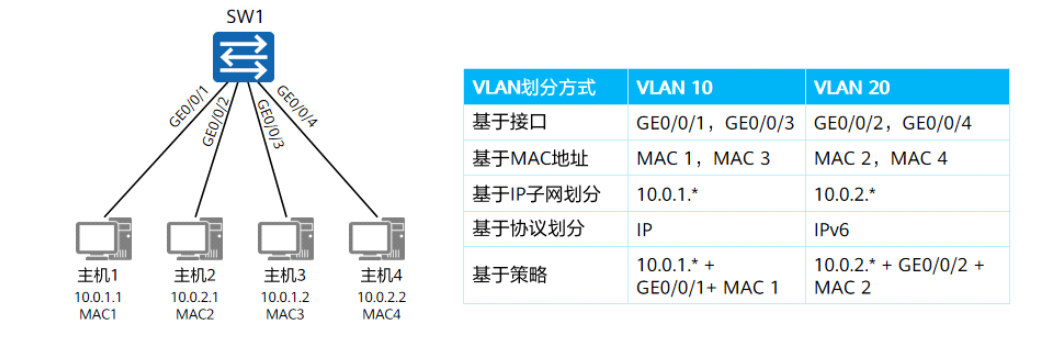

接口绑定vlan---一层vlan（物理vlan）：
定义接口链路类型：
类型主要分为：access、trunk两种类型，如果在华为设备中还存在hybrid（混杂）类型

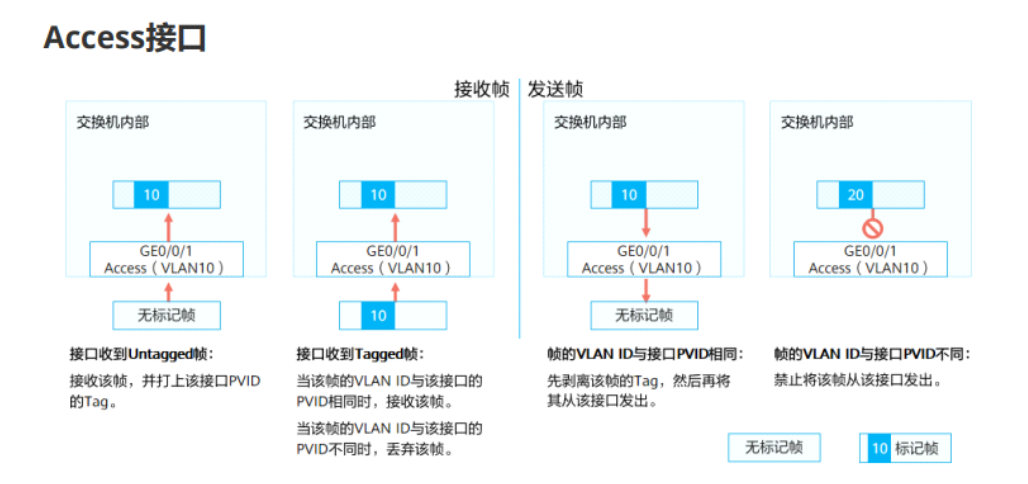

如果接口类型定义为access，则该接口发出的所有数据均不携带vlan标签。相关的命令为：
port link-type access
port default vlan vid 定义接口链路类型并将接口绑定vlan
当数据来到交换机时，交换机会记录数据帧中源MAC地址和接口的对应关系，并且会记录接口绑定的vid，之后基于目标MAC进行转发，当MAC地址表存在记录则单播，若没有记录则在有相同vid的接口进行洪泛

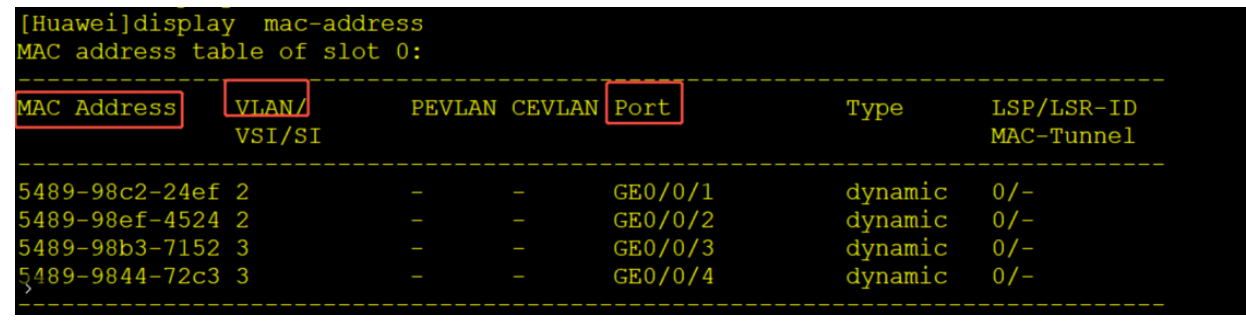

交换机的MAC地址表：

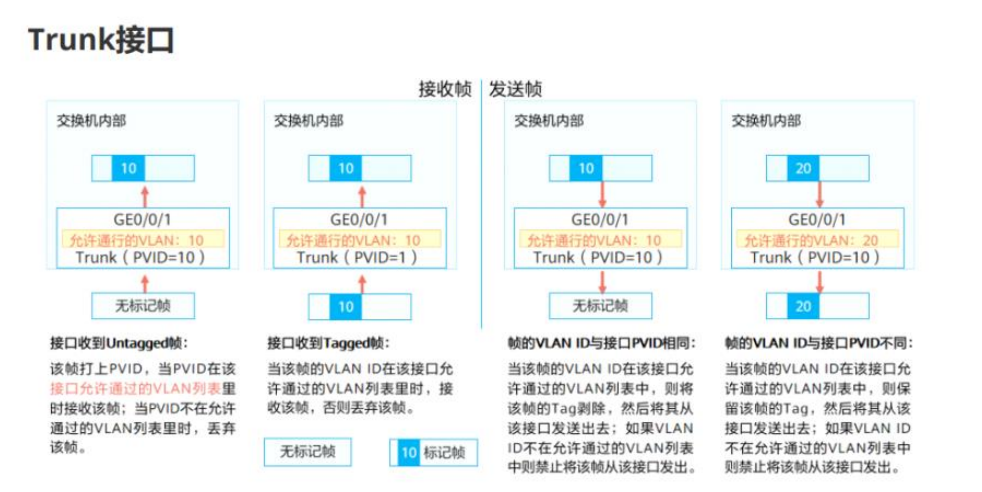

如果接口需要放通多个vlan的数据，并且需要对数据进行区分，那么就需要将该接口类型配置为trunk。相关的命令为：
port link-type trunk
port trunk allow-pass vlan x y（x、y为需要放通的vlanid）

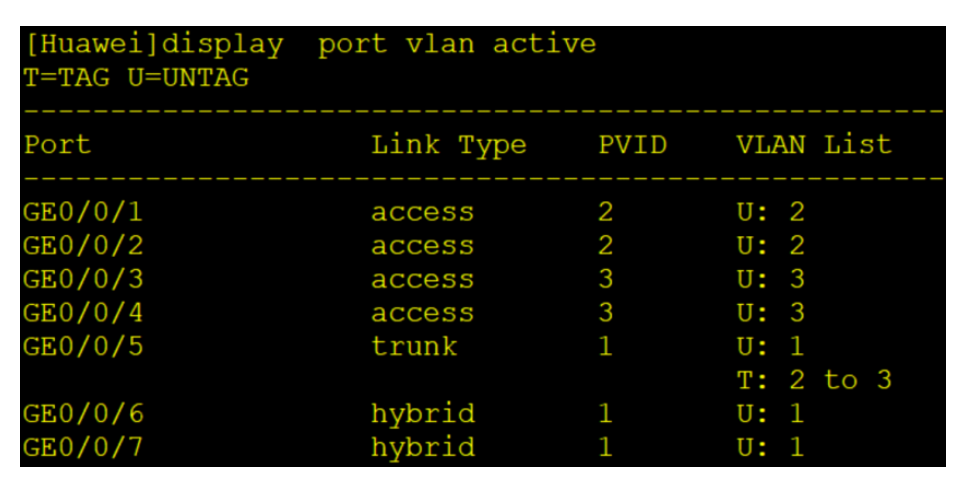

查看交换机的接口vlan状态如下图：(pvid为绑定的vid)
使用 port trunk pvid vlan x 可修改pvid

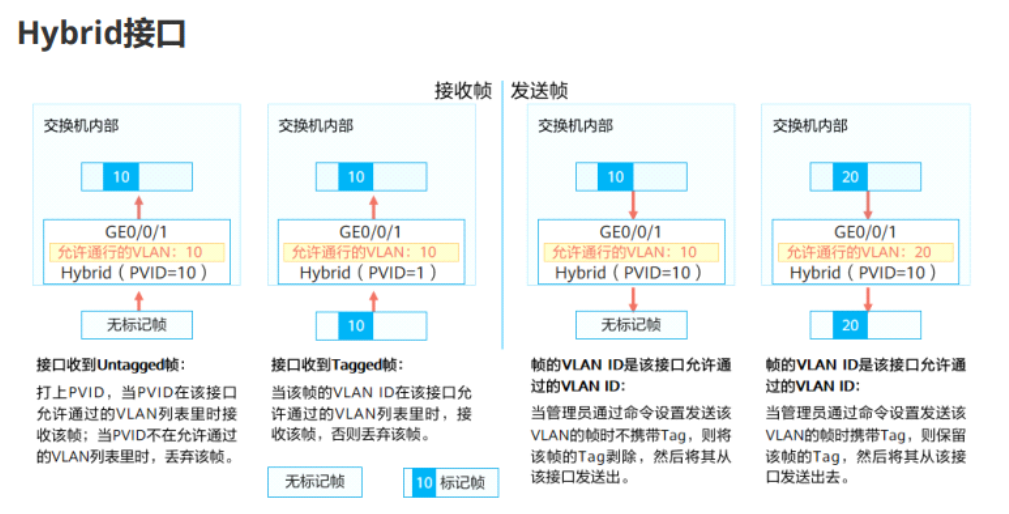

华为设备默认的接口类型为hybrid（混杂） ，因为华为设备规定交换机内部的流量必须携带标签。混杂接口：通过配置混杂接口可以做到针对二层业务数据进行访问控制的效果，可以将vlan的逻辑根据需求做到更加灵活的处理。相关的配置：
