消息中间件之RocketMQ源码分析(二十二)

Broker主从同步流程

配置数据同步流程

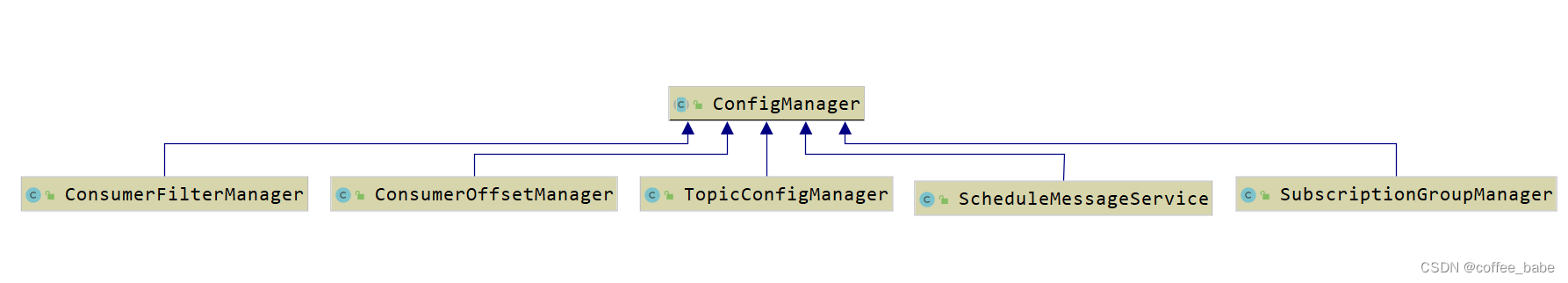

配置数据包含4种类型:Topic配置、消费者位点、延迟位点、订阅关系配置。每种配置数据由一个继承自ConfigManager的类来管理，继承关系如图。Slave如何从Master同步这些配置呢?我们先来看一下初始化服务的步骤

• 第一步:Master Broker在启动时，初始化一个BrokerOuterAPI，这个服务的功能包含Broker注册到Namesrv、Broker从Namesrv解绑、获取Topic配置信息、获取消费者位点信息、获取延迟位点信息及订阅关系等。
• 第二步:Slave Broker在初始化Controller的定时任务时，会初始化SlaveSynchronize服务，每60s调用一次SlaveSynchronize.syncAll()方法

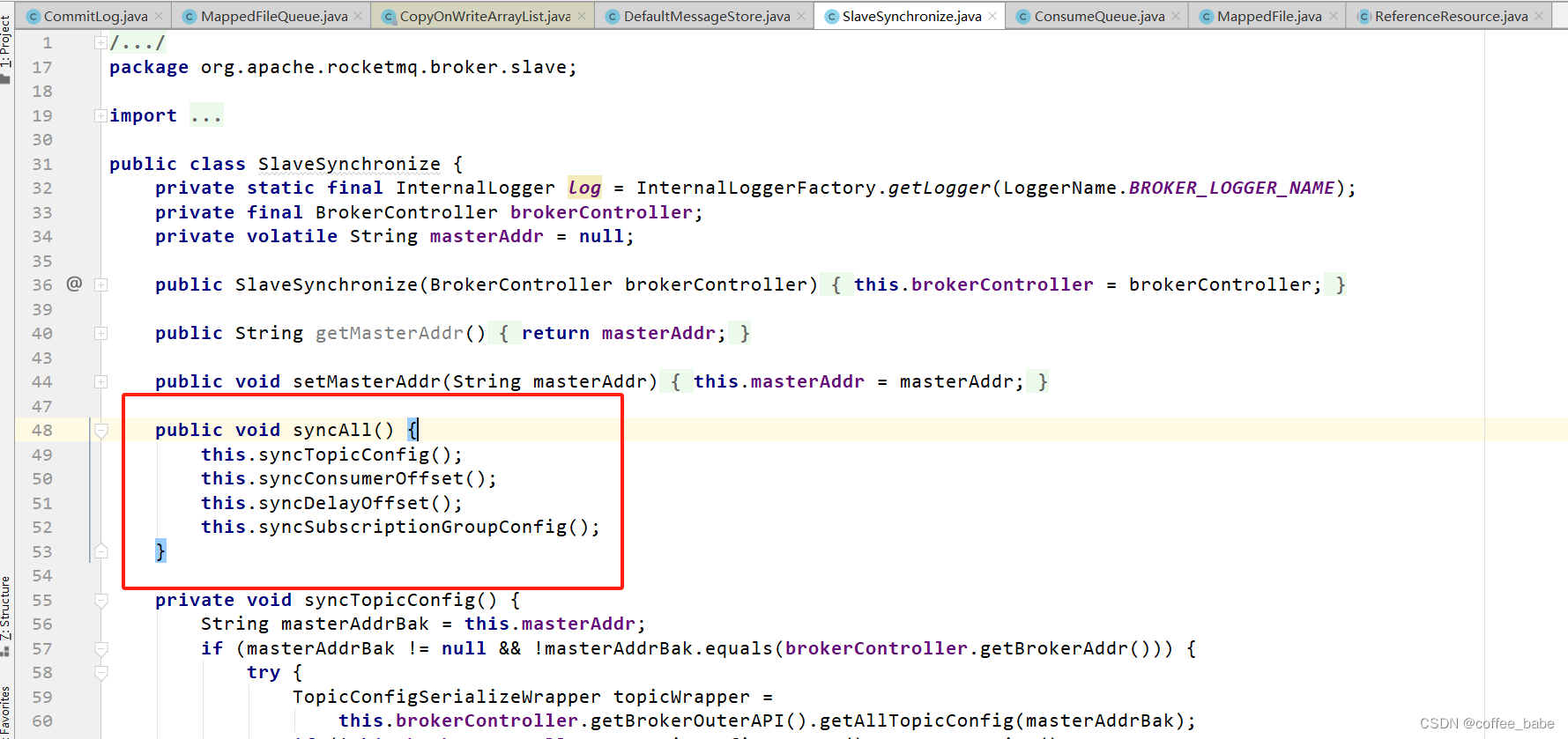

• 第三步:syncAll()方法依次调用4种配置数据(Topic配置、消费者位点、延迟位点、订阅关系配置)的同步方法同步全量数据

• 第四步:syncAll()中执行的4个方法都通过Remoting模块同步调用BrokerOuterAPI,并从Master Broker获取数据，保存到Slave中
• 第五步:Topic配置和订阅关系配置随着保存内存信息的同时持久化到磁盘上；消费者位点通过BrokerController初始化定时任务持久化到磁盘上；延迟位点信息通过ScheduleMessageService定时将内存持久化到磁盘上


CommitLog数据同步流程

CommitLog的数据同步分为同步复制和异步复制两种。
同步复制是指生产者生产消息后，等待Master Broker将数据同步到Slave Broker后，再返回生产者数据存储状态；异步复制是指生产者在生产消息后，不用等待Slave同步，直接返回Master存储结果

• 异步复制

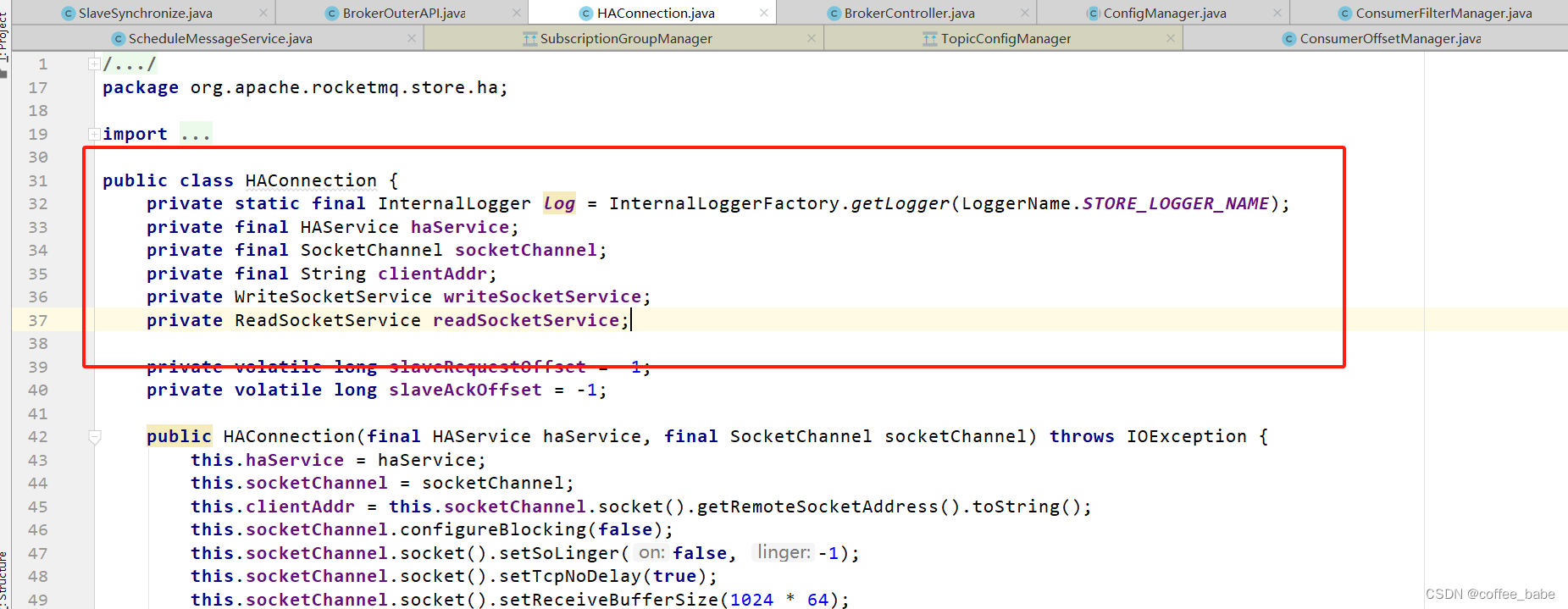

  Master Broker启动时会启动HAService.AcceptSocketService服务，当监听到来自Slave的注册请求时会创建一个HAConnection,同时HAConnection会创建ReadSocketService和WriteSocketService
  两个服务并启动，开始主从数据同步。ReadSocketService接收Slave同步数据请求，并将这些信息保存在HAConnection中WriteSocketService根据HAConnection中保存的Slave同步请求，从CommitLog中查询数据，并发送给Slave.
  注:ReadSocketService和WriteSocketService是两个独立工作的线程服务，它们通过HAConnection中的公共变量将CommitLog同步给Slave

slaveRequestOffset表示Slave请求同步的位点值；
slaveAckOffset表示slave已经保存的位点值

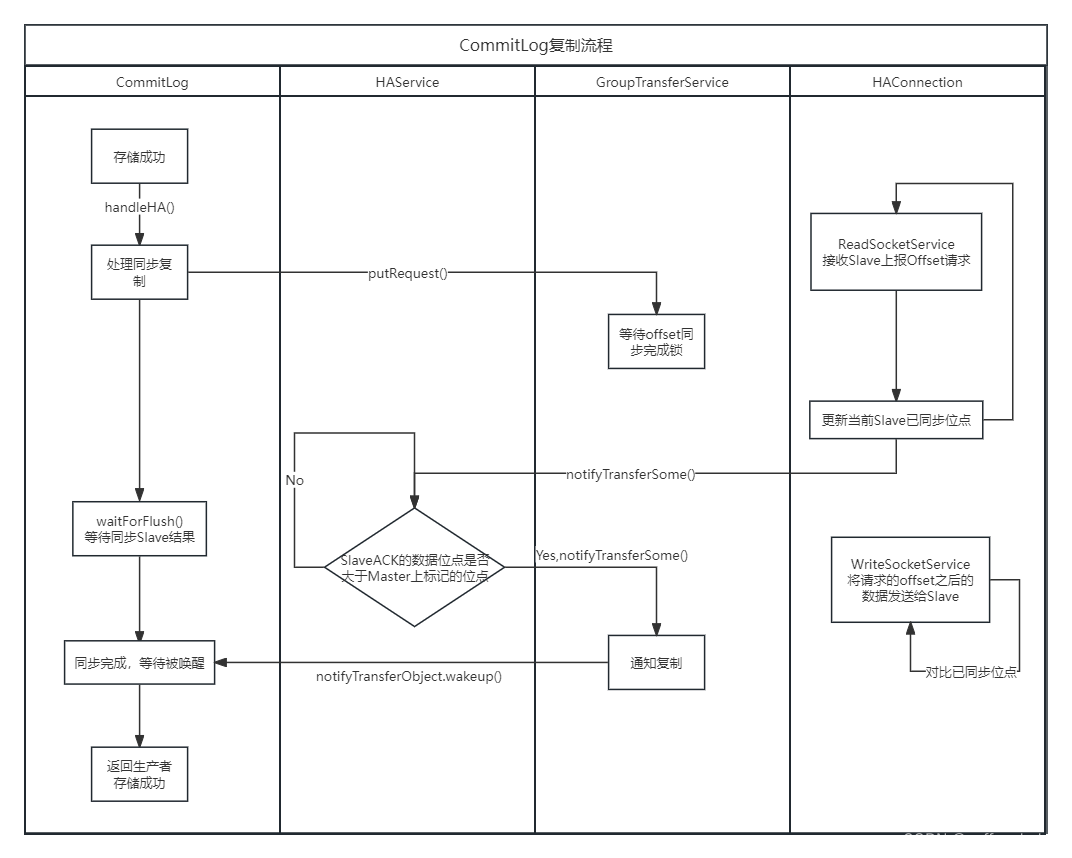

• 同步复制

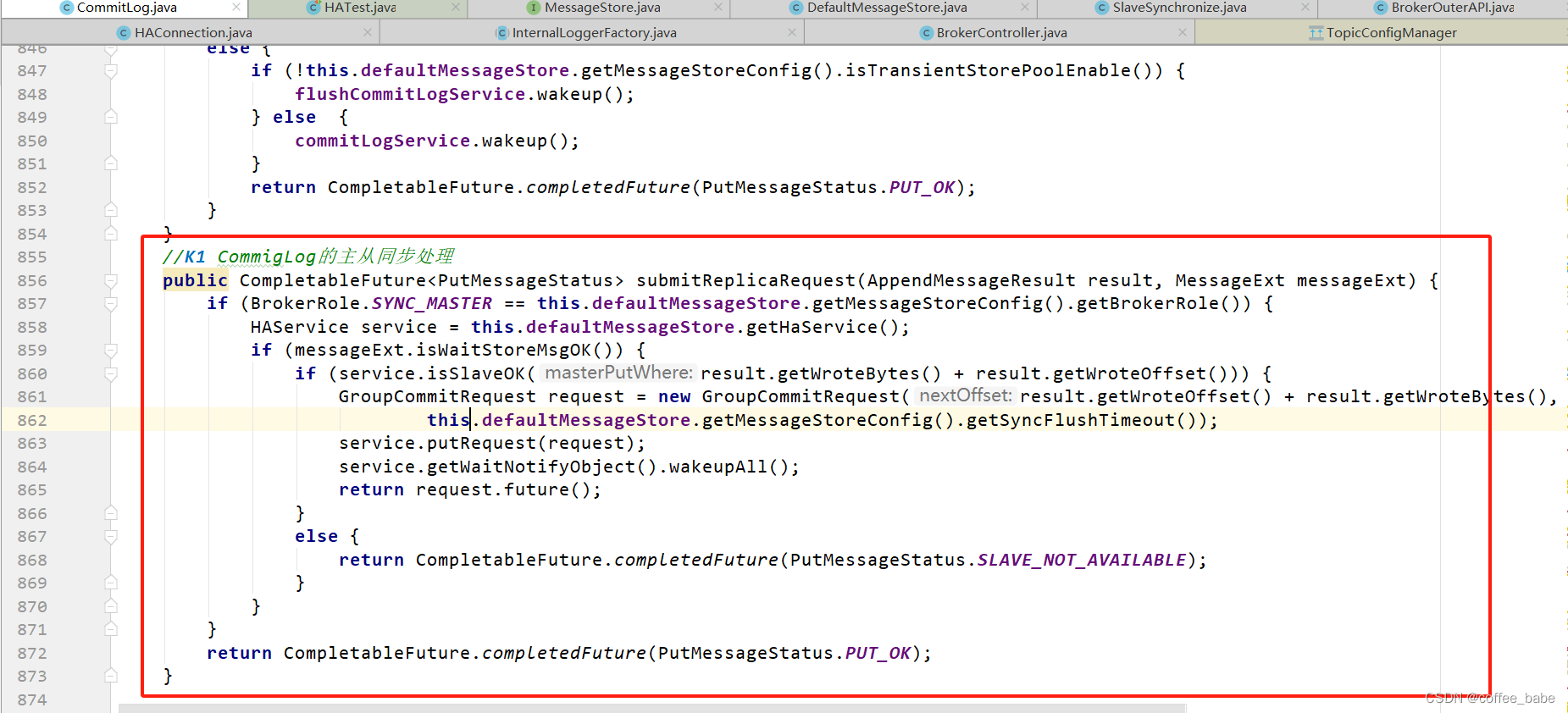

  在CommitLog将消息存储到PageCache后，会调用CommitLog的handleHA()/submitReplicaRequest方法处理同步复制。
  当BrokerRole配置为SYNC_MASTER时表示当前Master Broker需要同步将消息"发送"到Slave.根据Master Broker CommitLog
  的存储结果构造一个GroupCommitRequest放入HAService中，再将GroupComitRequest放入GroupTransferService服务中，
  等待GroupTransferService同步成功的锁。如果同步成功那么GroupCommit中的锁会被唤醒，并设置flushOK为True,表示生产
  者发送的消息被Master Broker和Slave Broker 同时保存。
  一个Master Broker可以配置多个Slave Broker，当需要同步数据时，通过service.getWaitNotifyObject().wakeupAll()来唤醒全部的Slave同步。虽然多个Slave都同步了数据，但是一旦Master Broker不可用时，消费者只会从一个Slave中拉取消息，所以生产环境建议Slave不要配置太多。
  注:Slave在发送请求数据的Request时，会带上Slave请求的位点HAConnection.slaveRequestOffset,该值如果等于-1(默认)，则表示没有Slave请求过位点数据

• ReadSocketService后台服务不断接收Slave Broker上报的offset，每上报一次都通知HAService.notifyTransferSome()方法，判断Slave同步的位点是否大于Master标记的已同步位点，如果大于则更新标记值，同时通知同步复制服务GroupTransferService.
  GroupTransferService扫描所有的同步请求，依次判断哪些GroupCommitRequest的待同步复制的位点是比已同步位点小的，
  释放GroupCommitRequest中的锁，消息处理线程可以将消息存储成功的结果返回给生产者
• 消费队列文件(ConsumeQueue)和索引文件(IndexFile)这两个文件是在SlaveBroker上追加CommitLog后由ReputMessageService进行创建的，所以不需要同步
