消息中间件之RocketMQ源码分析(二十九)

延迟消息投递机制

RocketMQ在存储延迟消息时，将其保存在一个系统的Topic中，在创建ConsumeQueue时，tagCode字段中保存着延迟消息需要被投递的时间，通过这个存储实现的思路，我们可以总结出延迟消息的投递过程:通过定时服务定时扫描ConsumeQueue,满足投递时间条件的消息再通过
CommitLog将消息重新投递到原始的Topic中，消费者就可以接收消息了。

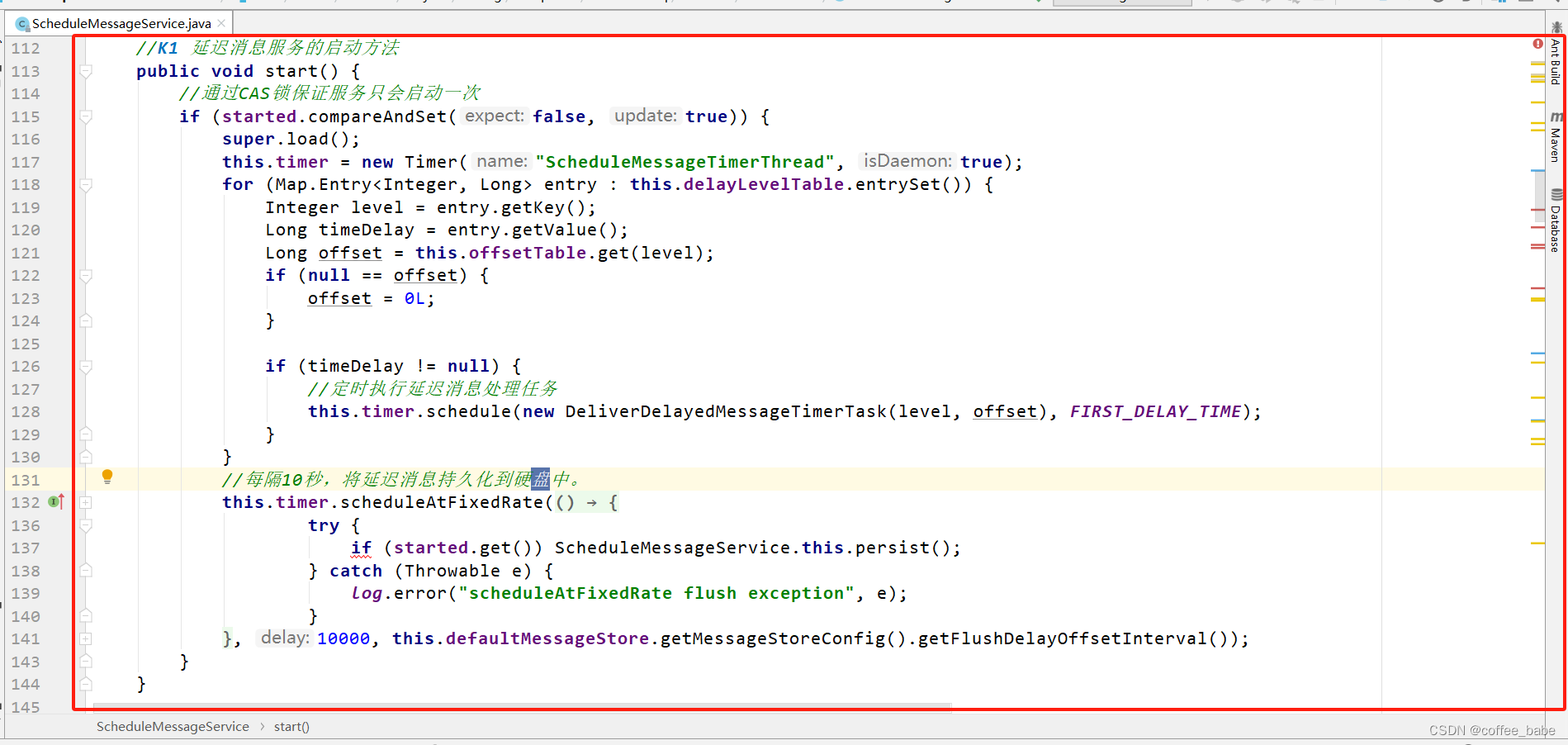

在存储模块初始化时，初始化延迟消息处理类ScheduleMessageService,通过依次调用start()方法来启动延迟消息定时扫描任务，start()方法核心逻辑如图

核心字段和方法

• timer:定时检查延迟消息是否可以投递的定时器
• delayLevelTable:该字段用于保存全部的延迟级别
• level:延迟级别
• timeDelay:延迟时间
• offset:延迟级别对应的ConsumeQueue的消费位点，扫描时从这个位点开始
• timeDelay:参数表示延迟时间

从代码中的for循环可以知道，每个延迟级别都有一个定时任务进行扫描，每个延迟级别在第一次扫描时会延迟1000ms,再开始执行扫描。随着延迟消息不断被重新投递，内置Topic的全部ConsumeQueue的消费位点offset不断向前推进，也会定时执行ScheduleMessageService.this.persist()方法来持久化消费位点，以便进程重启后从上次开始扫描检查。

this.timer.schedule()定时任务只执行一次，那么之后发送的消息是如何进行投递的呢?

在DeliverDelayedMessageTimeTask.executeOnTimeup()方法中，DeliverDelayedMessageTimerTask类是ScheduleMessageService类的一个内部类，同时也是this.timer.schedule()方法的输入参数

核心属性和方法

• delayLevel:延迟级别。

• offset:待检查消息的ConsumeQueue的位点值

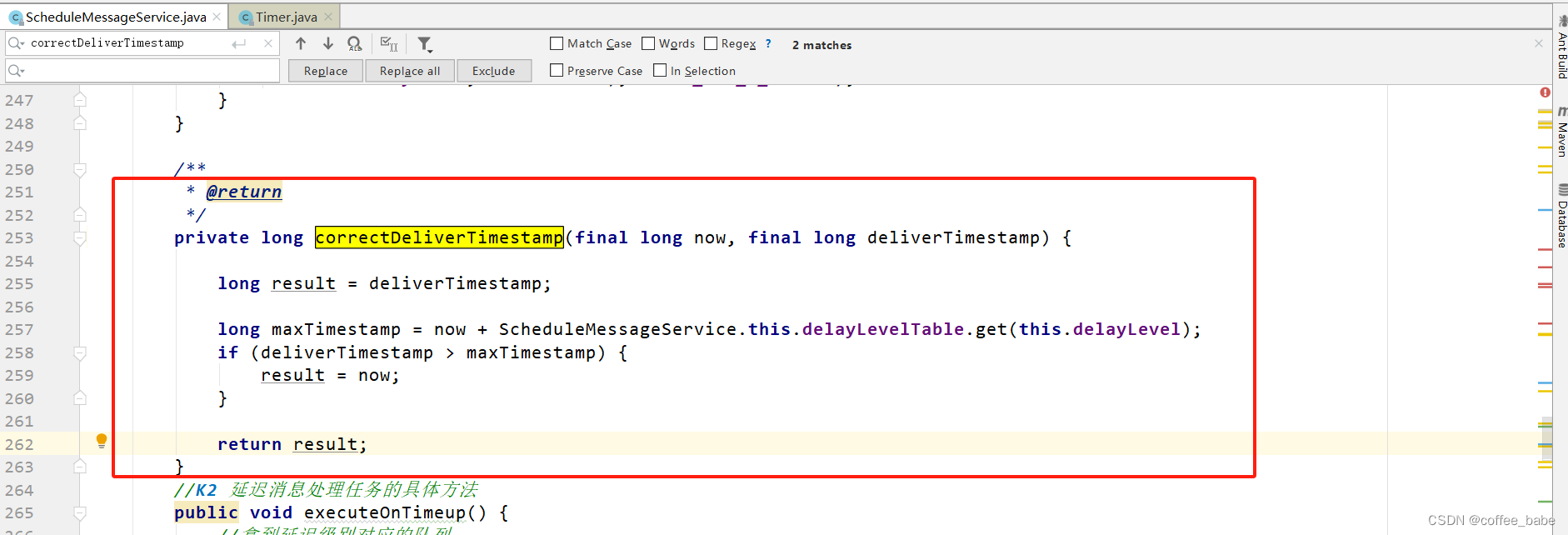

• correctDeliverTimestamp():纠正投递时间


• executeOnTimeup():定时扫描核心方法

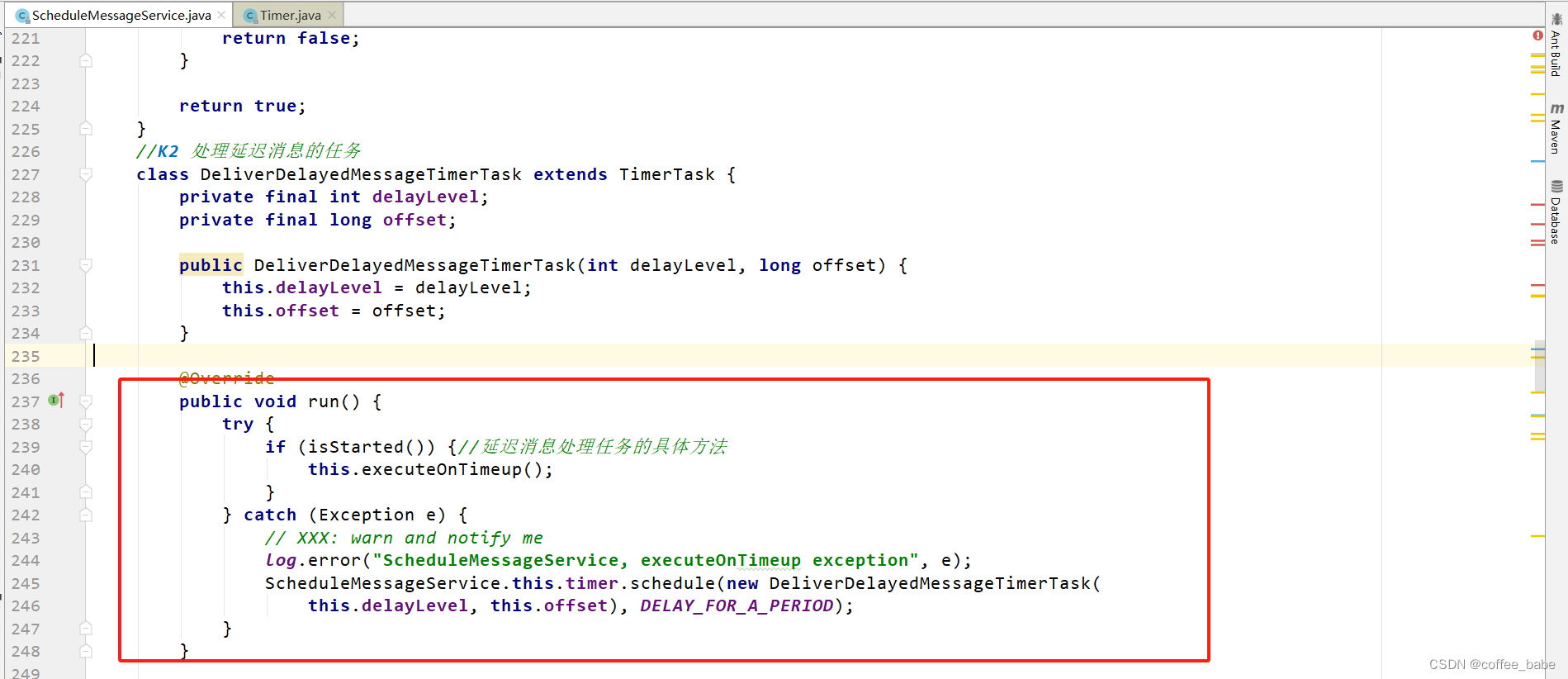

  DeliverDelayedMessageTimerTask默认执行run()方法，run()方法直接调用executeOnTimeup()方法扫描当前位点的消息是否满足投递条件

核心方法的执行步骤

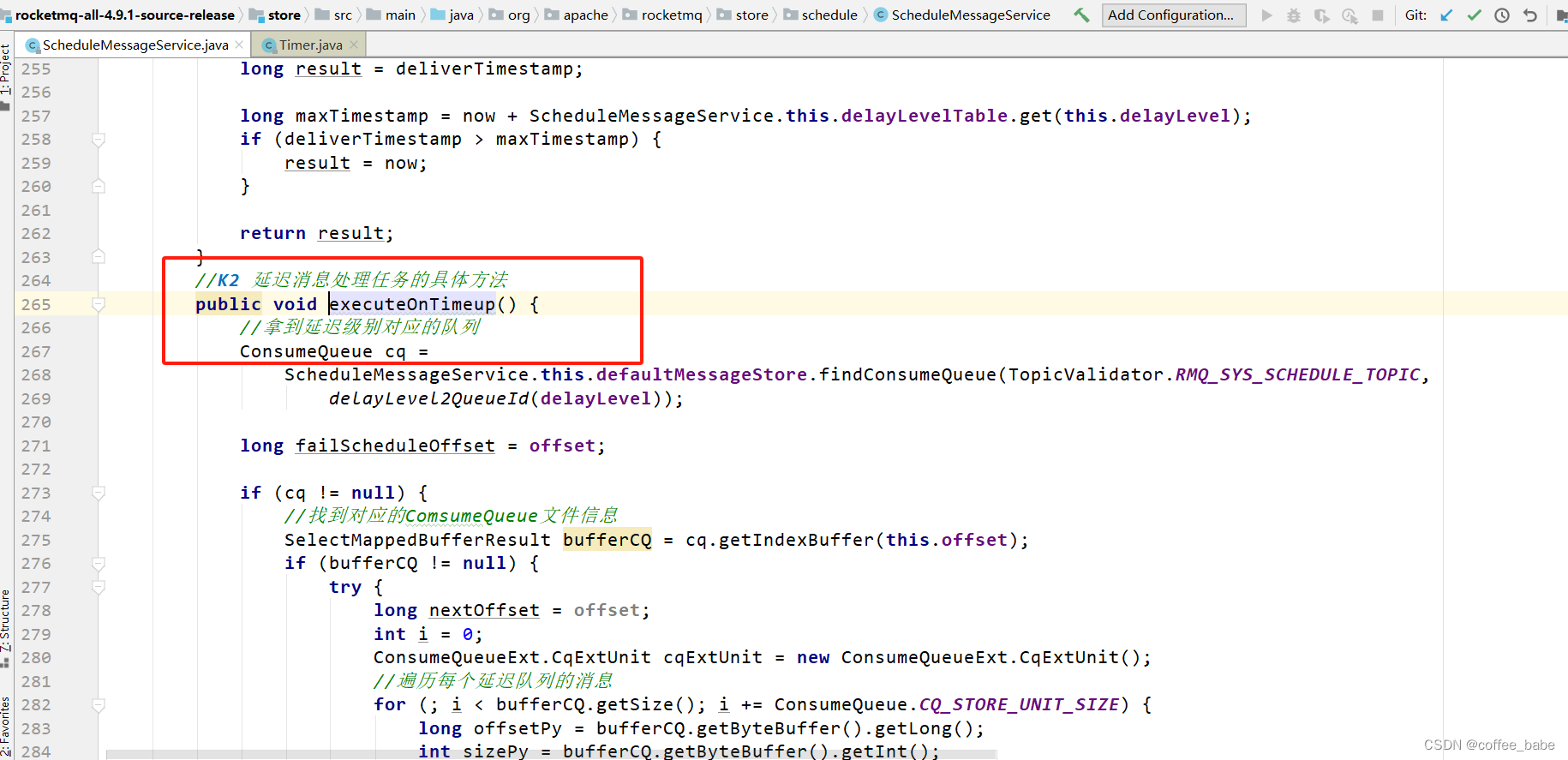

第一步:查找Consume Queue.

其中涉及到了queueId2DelayLevel()和delayLevel2QueueId(),RocketMQ设计的延迟级别和延迟Topic的queueId有关系，可以进行互相转化

第二步:找到投递时间。

真正的投递时间deliverTimestamp被存储在
ConsumeQueue的tagCode中，所以我们可以通过offset查找ConsumeQueue中保存的deliverTimestamp,再通过调用correctDeliverTimestamp()计算当前消息的真正投递时间deliverTimestamp

第三步:如果满足投递时间条件，则重新发送消息到原始Topic中

在重新投递前调用messageTimeup()方法,将消息的原始Topic、
queueId、tagCode等还原，清除扩展字段中延迟消息的标志
(MessageConstant.PROPERTY_DELAY_TIME_LEVEL)，然后被重新
投递、更新消费位点。重新投递后，消息会正常创建Consume Queue索引、IndexFile索引，然后被消费者拉取消费，达到定时消费的目的。

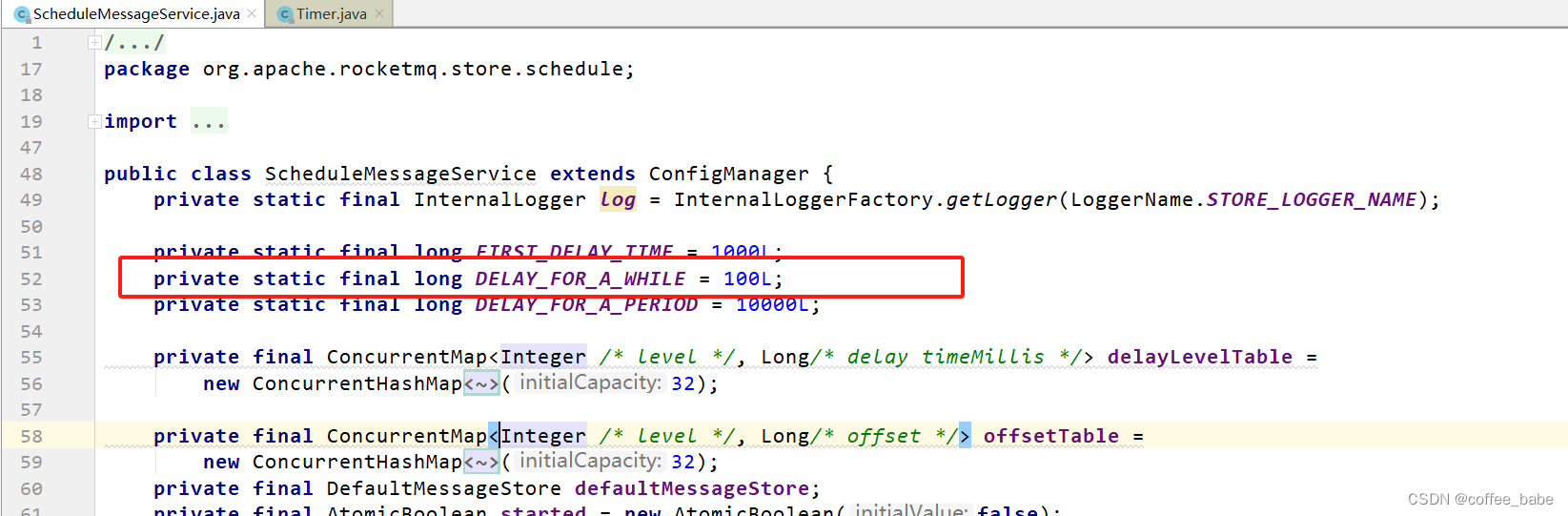

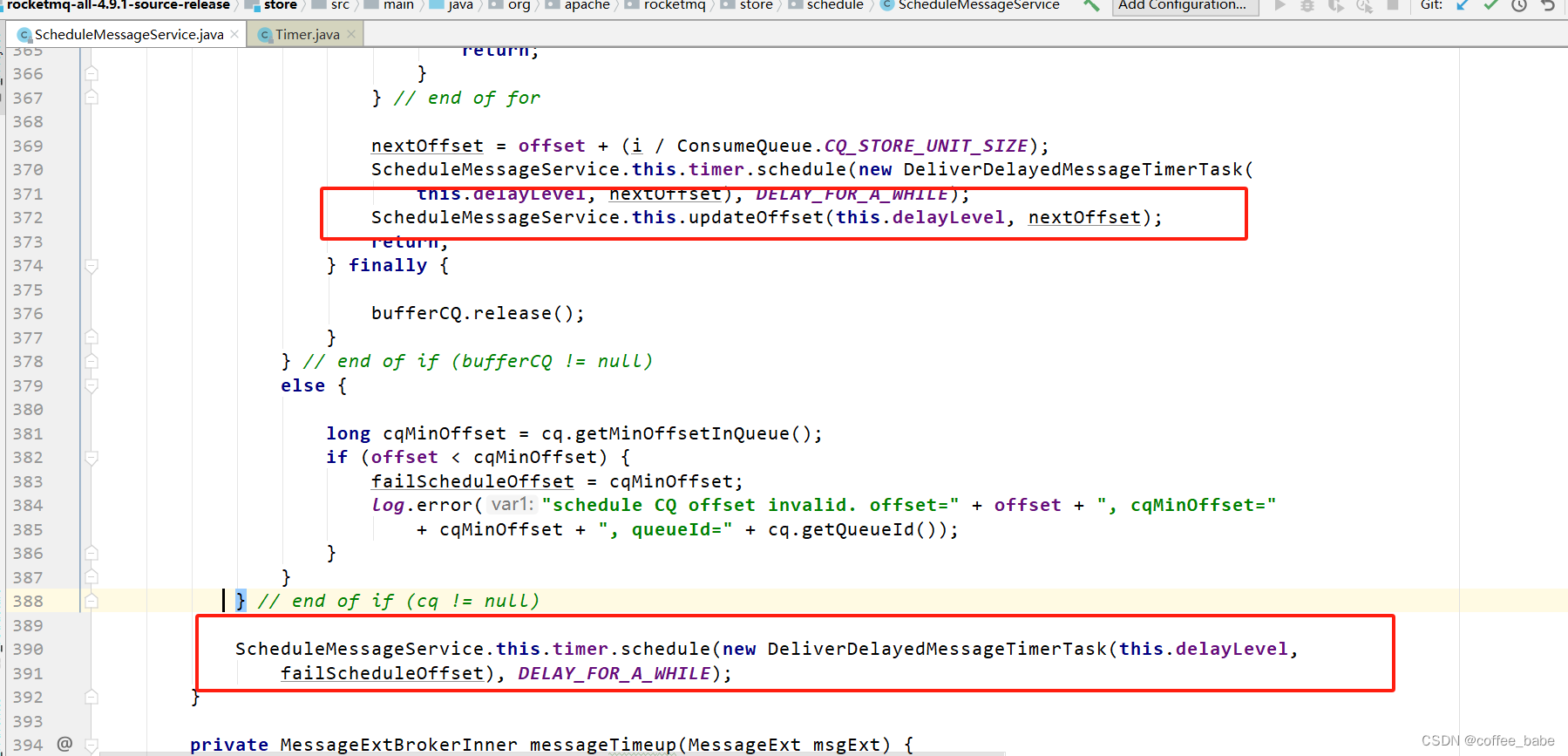

第四步:如果第三步投递失败，或者消息没有达到投递时间条件，则重新提交一个定时任务到timer中，以供下次检查
