PLECS_直流电机基本系统模型

PLECS_直流电机基本系统模型

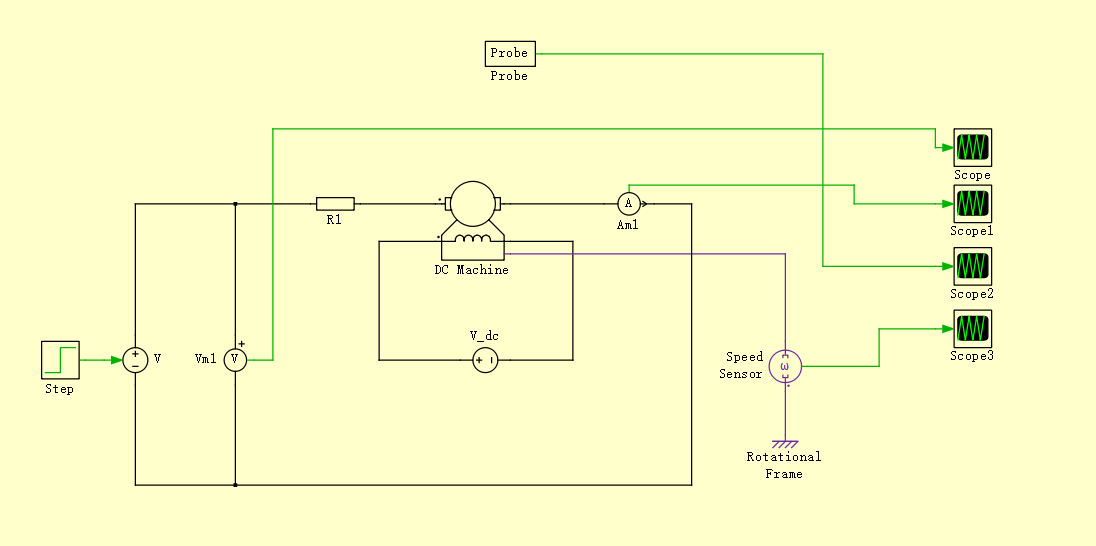

1.模型图

2.模型仿真结果

 （1）Step阶跃t=1s,R=20Ω，V_dc = 120V，那么此时

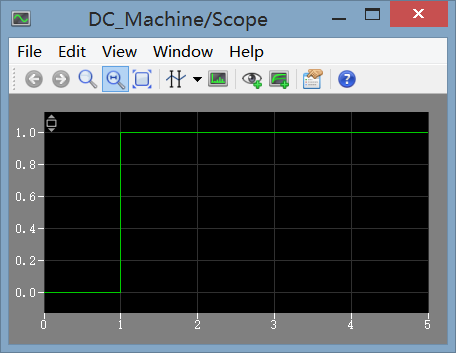

电源电压波形：

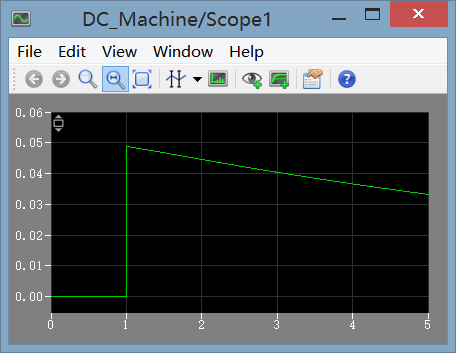

电机电枢电流波形：

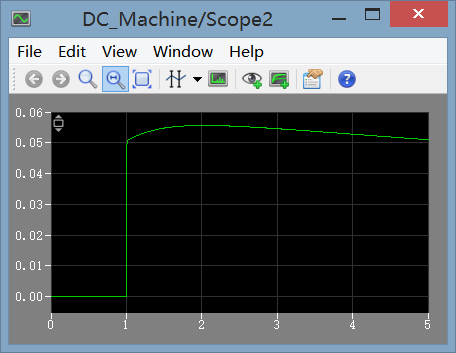

电机电磁转矩：

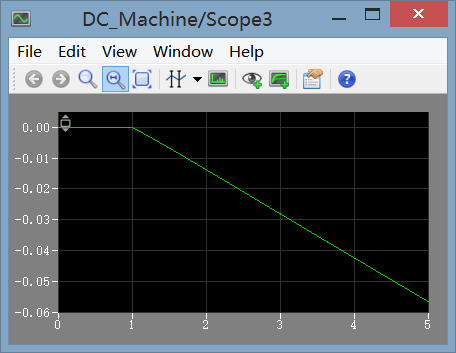

电机转速波形：

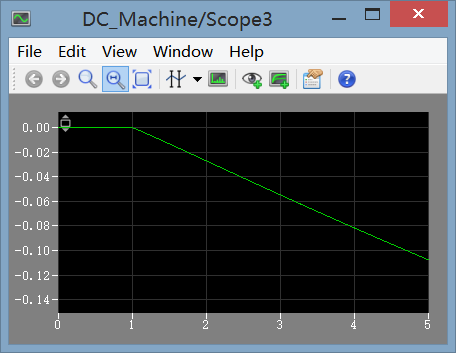

（2）其他参数不变将R=30Ω，波形图依次为

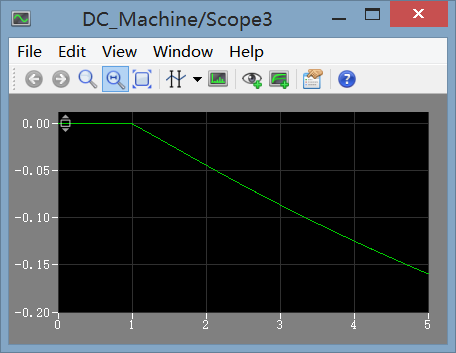

（3）其他参数不变，R=10Ω,波形图依次如下

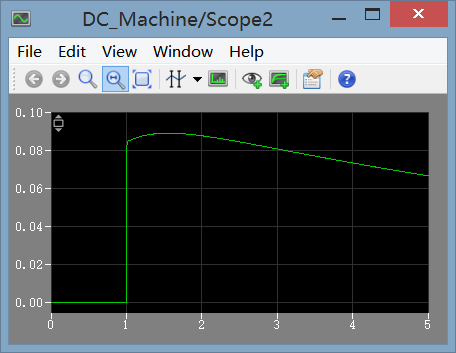

（4）R=20Ω，V_dc = 200V 波形图依次如下（因为电源电压图一直不变，所以就不再放电源电压波形图）

（5）R=20Ω，V_dc = 60V 波形图依次如下
