PLECS—晶闸管-第九周

1. 单相桥式晶闸管整流电路仿真

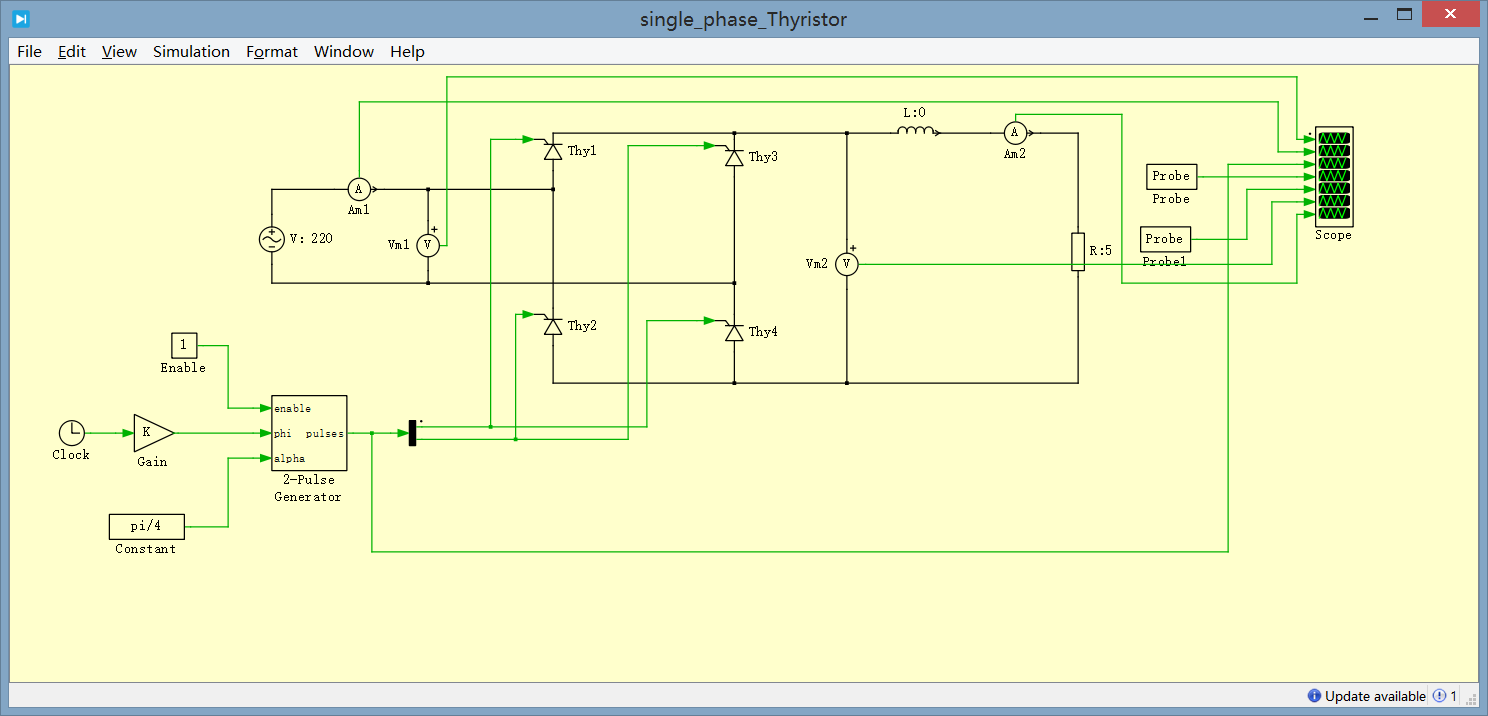

(1)仿真电路图

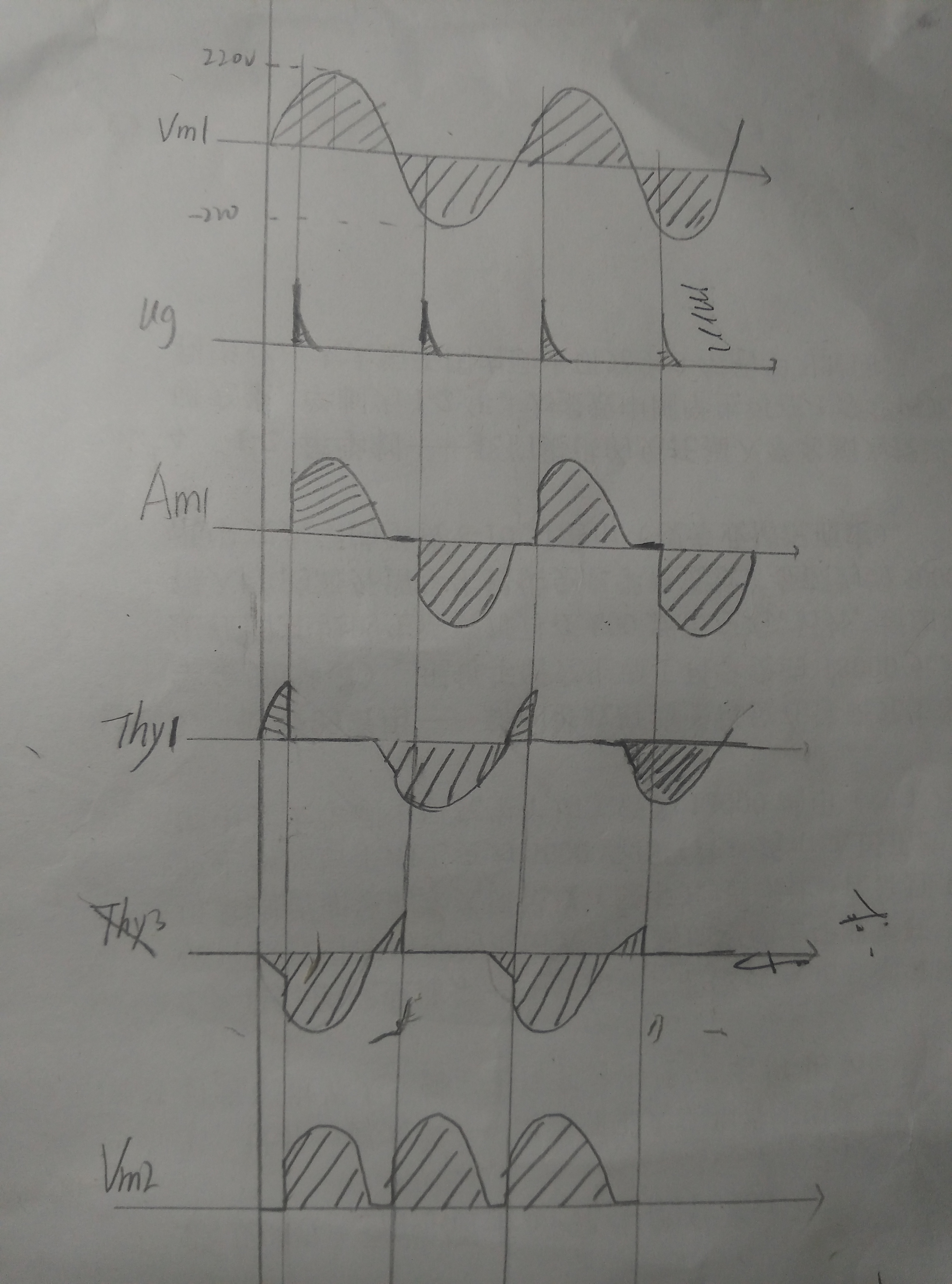

(2)触发角为pi/4的手工波形图(参数设置,触发角=pi/4, 电感L = 0H)

(2)模拟仿真波形图

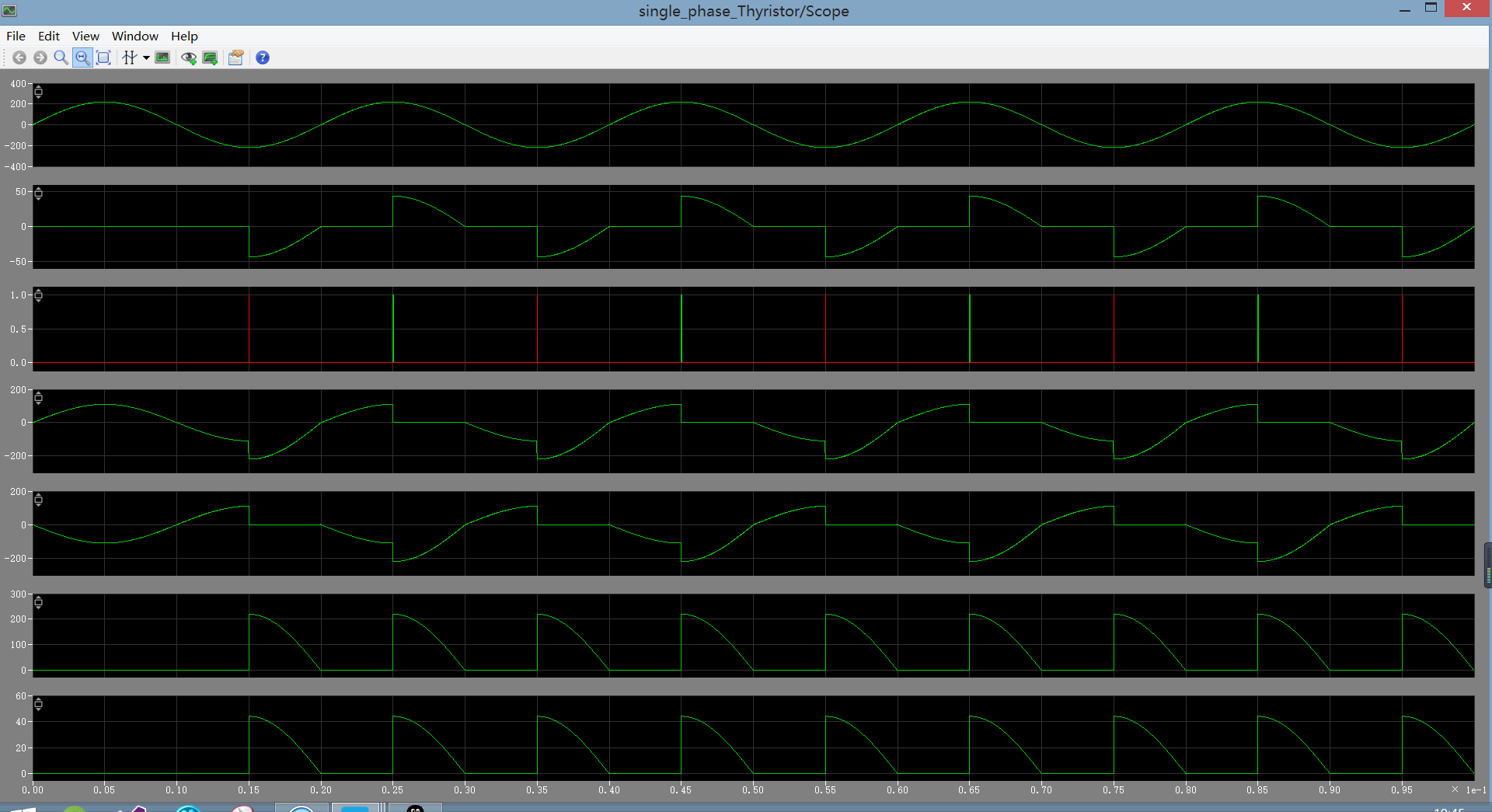

 1)参数设置:触发角=pi/4, 电感L = 0H



第一条为电源电压,第二条是电源电流,第三条是控制电压,即ug,第四和第五条分别是晶闸管Thy1和Thy3两端电压,第六条和第七条分别为负载电压和负载电流的波形。

模拟仿真图和预测的波形显示一样,和手工的波形变化规律相同。

 2)参数设置:触发角=pi/2, 电感L = 0H

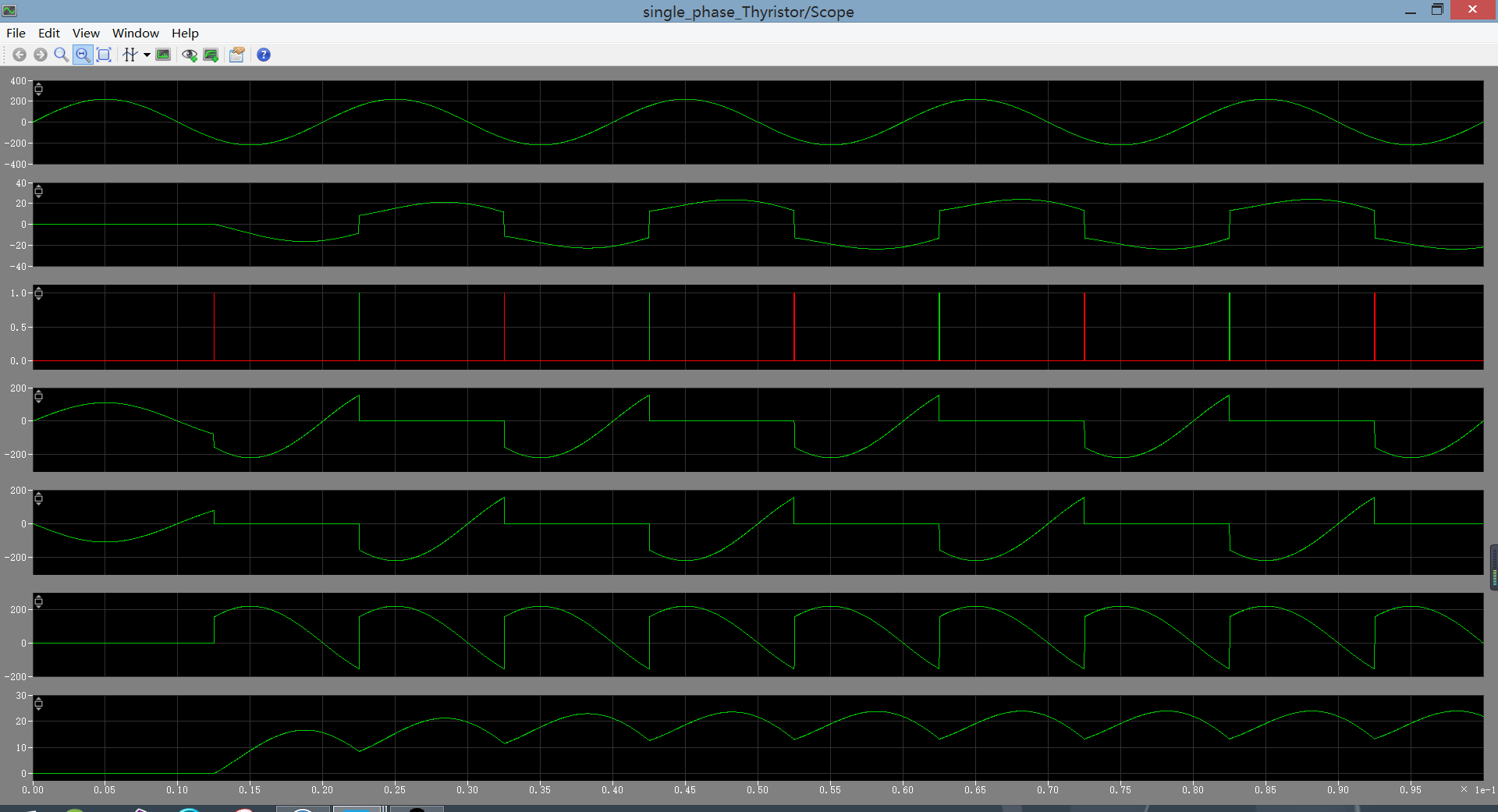

 3)参数设置:触发角=pi/4, 电感L = 0.05H

2. 三相六脉波桥式晶闸管整流电路仿真

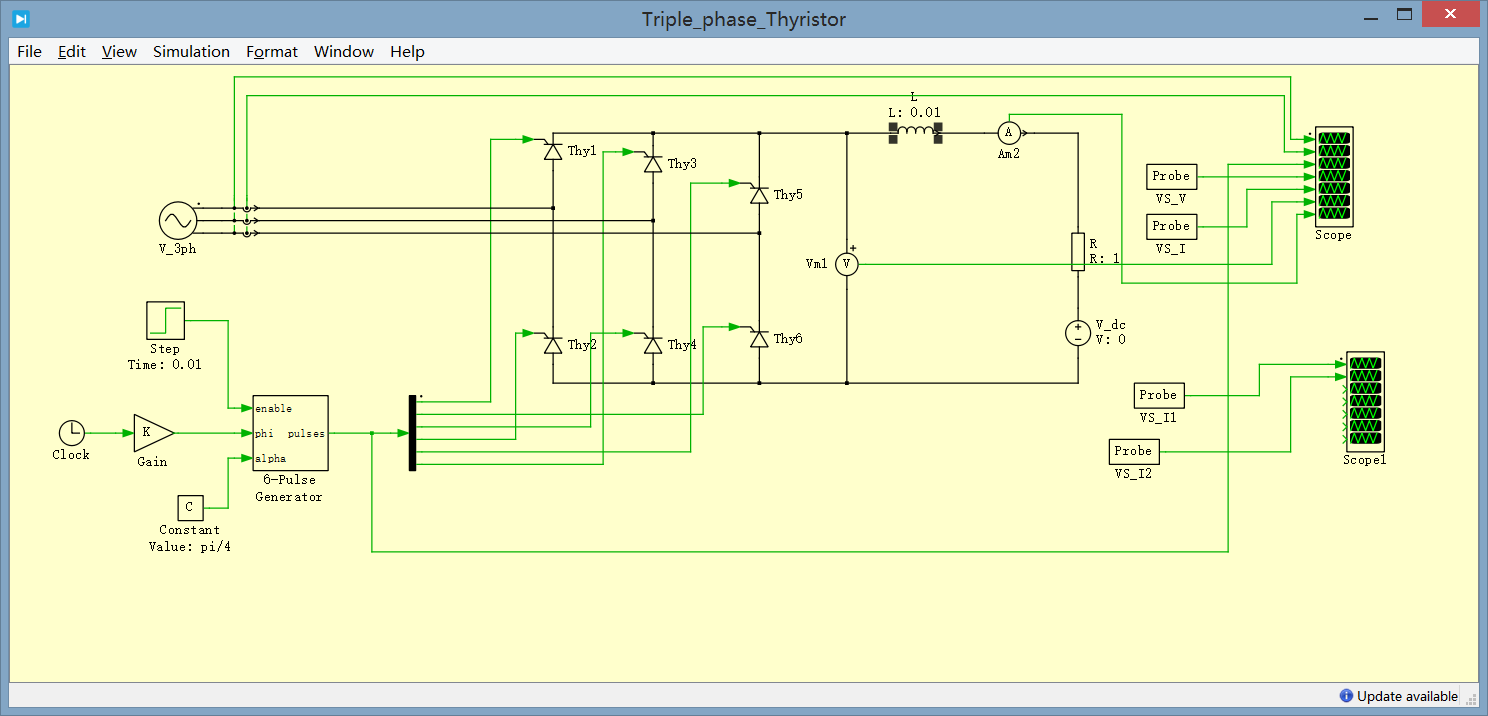

(1)仿真电路图

(2)模拟仿真波形图

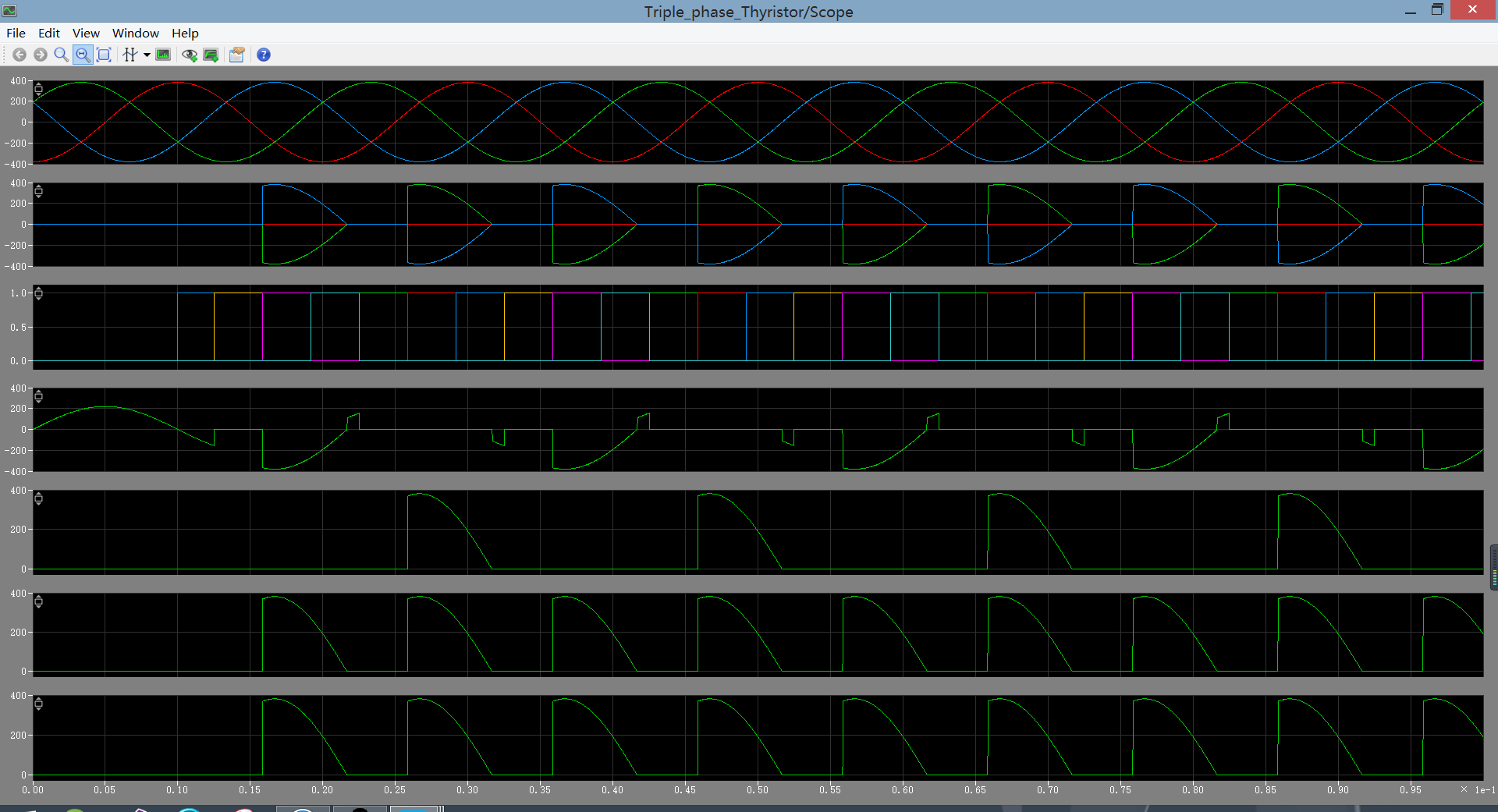

1) 参数设置:触发角 = pi/4 , L = 0 H

 第一条为电源电压,第二条是电源电流,第三条是控制电压,即ug,第四和第五条分别是晶闸管Thy1电流与电压,第六条和第七条分别为负载电压和负载电流的波形。

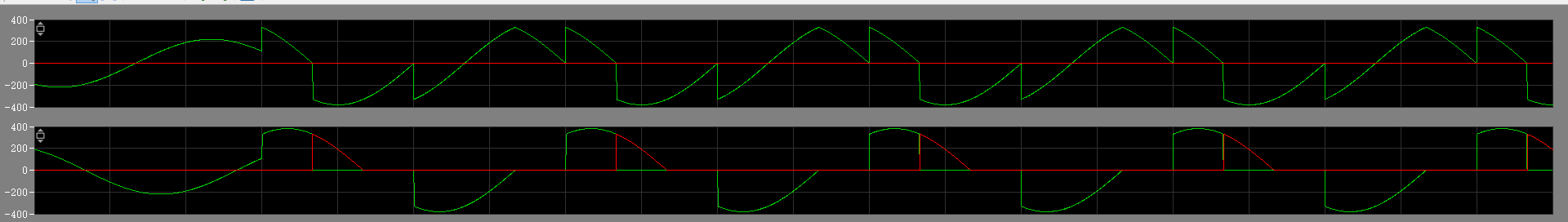

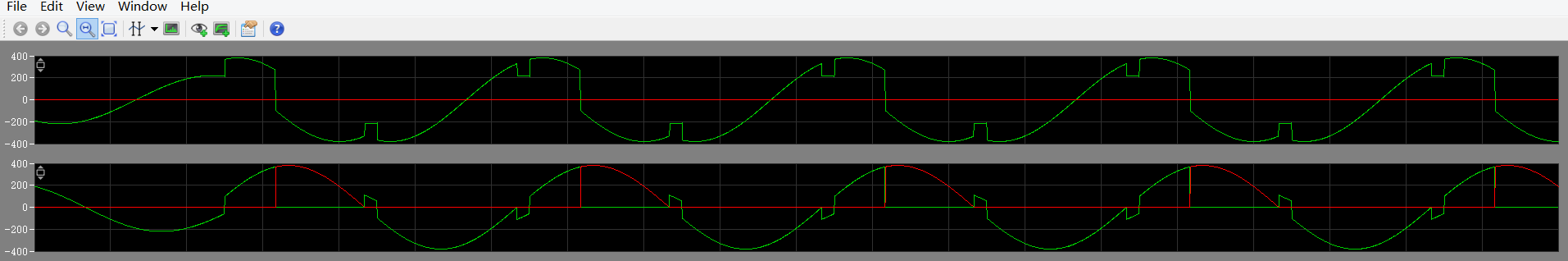

上面两条分别为Thy3的电压电流和Thy5的电压与电流波形,红色的为电流,绿色的为电压。

2) 参数设置:触发角 = pi/2 , L = 0 H

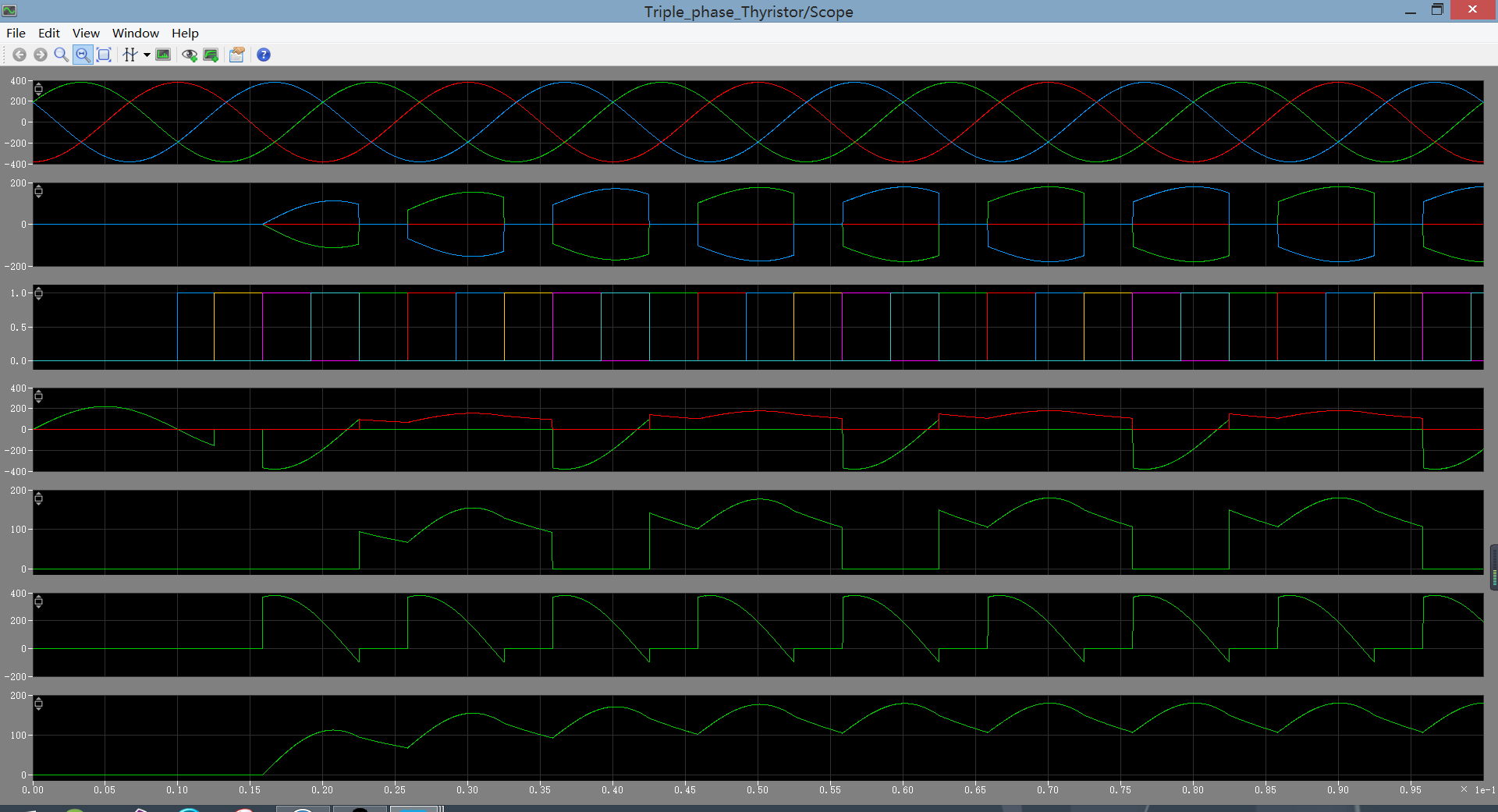

3) 参数设置:触发角 = pi/4 , L = 0.05 H
