0. 背景

最近新项目，烧录的时候没有system分区了，听大佬说是被编译进了super分区；于是决定研究一波，这里直接采用最简单粗暴的方式，直接对其进行解包，看看包含哪些东西。

img镜像文件有两种，分为raw和sparse两种格式。

raw ext4 image，即raw image，使用file可以看到它是一个完整的ext4分区镜像（包含很多全零的无效填充区），可以直接使用mount进行挂载。而sparse image是一个非常普通的data文件，是通过将raw ext4进行稀疏描述得到的，因此尺寸比较小（没有全零的无效填充区）。

1. 转换成ext4格式

1.1 simg2img

我们看下我们生成的super.img格式：

/LA.UM.8.13/out/target/product/lito$ file  super.img

它会告诉你是sparse image稀疏镜像格式的，这个不能直接解包，我们要转换成可以直接挂载的ext4格式。
在这里插入图片描述

super.img: Android sparse image, version: 1.0, Total of 3145728 4096-byte
output blocks in 3464 input chunks.

然后我在参考链接1里面看到了使用simg2img可以转换格式，

~/android10/test/android-simg2img-master$ simg2img super.img super_ext4.img

但是我的Linux服务器没有装。

The program 'simg2img' is currently not installed. To run 'simg2img'
please ask your administrator to install the package 'android-tools-fsutils'

后来从这个github仓库里面，找到了个windows下面的工具。（请见本文参考链接2）

1.2 格式转换

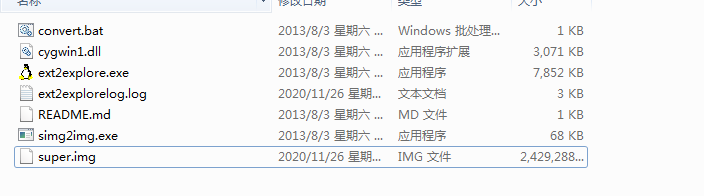

把super.img放到simg2img同级目录下面，然后命令控制行进入对应目录。

在这里插入图片描述

simg2img.exe  super.img  super_ext4.img

然后就转换好了，一会把它拷贝到Linux服务器下面。

2. lpunpack

分包工具lpunpack是系统自带的，我们只需要make一下就可以了， make lpunpack编译完成之后，

我们在out/host/linux-x86/bin目录下面会找到lpunpack工具。

~/LA.UM.9.12/out/host/linux-x86/bin$ mkdir  test_android10

新建立一下文件夹，然后把刚才转换到到ext4镜像文件拷贝到这个目录。

运行：

./lpunpack  super_ext4_android10.img  test_android10/

我发现android10的super.img解包之后是这些文件：

-rw-r--r-- 1 nigulasi nigulasi  450293760 Nov 26 14:13 product_a.img
-rw-r--r-- 1 nigulasi nigulasi          0 Nov 26 14:13 product_b.img
-rw-r--r-- 1 nigulasi nigulasi 1276358656 Nov 26 14:13 system_a.img
-rw-r--r-- 1 nigulasi nigulasi          0 Nov 26 14:13 system_b.img
-rw-r--r-- 1 nigulasi nigulasi  789164032 Nov 26 14:13 vendor_a.img
-rw-r--r-- 1 nigulasi nigulasi          0 Nov 26 14:13 vendor_b.img

然后android11的super.img文件解包之后是这些文件：

-rw-r--r-- 1 nigulasi nigulasi   1196032 Nov 26 13:47 odm_a.img
-rw-r--r-- 1 nigulasi nigulasi         0 Nov 26 13:47 odm_b.img
-rw-r--r-- 1 nigulasi nigulasi 222171136 Nov 26 13:47 product_a.img
-rw-r--r-- 1 nigulasi nigulasi         0 Nov 26 13:47 product_b.img
-rw-r--r-- 1 nigulasi nigulasi 934141952 Nov 26 13:47 system_a.img
-rw-r--r-- 1 nigulasi nigulasi         0 Nov 26 13:47 system_b.img
-rw-r--r-- 1 nigulasi nigulasi 446722048 Nov 26 13:47 system_ext_a.img
-rw-r--r-- 1 nigulasi nigulasi         0 Nov 26 13:47 system_ext_b.img
-rw-r--r-- 1 nigulasi nigulasi 141283328 Nov 26 14:12 vendor_a.img
-rw-r--r-- 1 nigulasi nigulasi         0 Nov 26 14:12 vendor_b.img
