本文介绍如何使用VisualStudio2019和C语言实现YUV420P格式视频数据的Y、U、V平面分离，通过具体代码示例，详细解释了从下载源代码、编译项目到运行测试的过程。

0. 背景

本文基于雷神的博客，基于Visual Studio 2019，实现YUV数据分离…话说没想到又见到了大学系主任，讲数字图像处理时候，用到的Lena图…

在这里插入图片描述

1. 下载源代码，编译YUV播放器

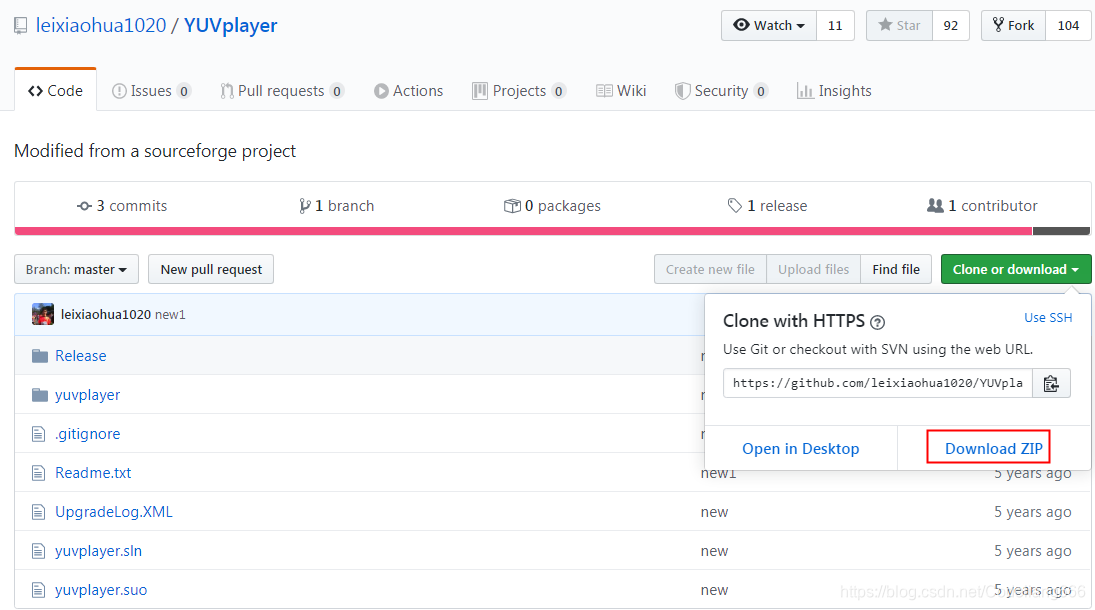

从雷神的开源github下载YUVplayer源码，https://github.com/leixiaohua1020/YUVplayer
在这里插入图片描述

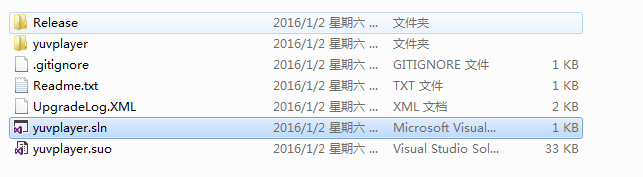

启动Visual Studio，打开刚才下载解压后的yuvplayer.sln文件.

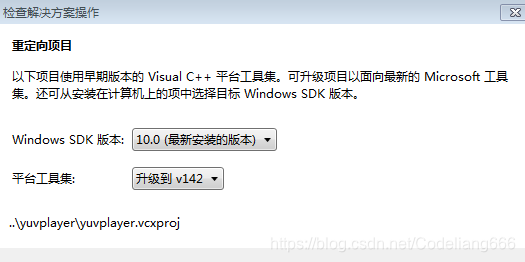

升级一下工具集，
在这里插入图片描述

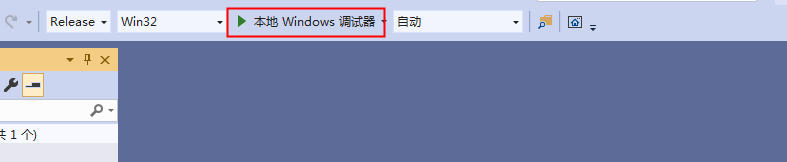

接下来编译：

在这里插入图片描述

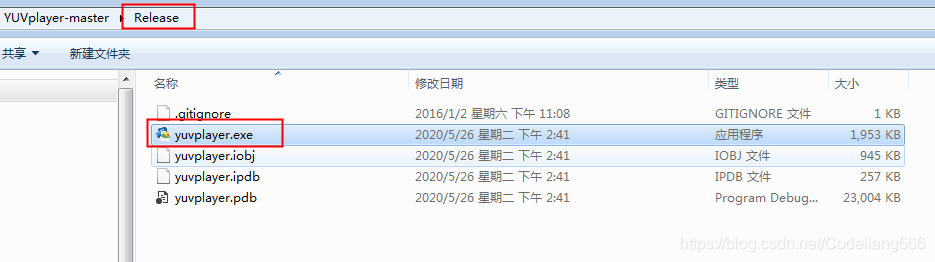

接下来在release目录下面会找到应用程序，把它拿到桌面，一会使用。
在这里插入图片描述

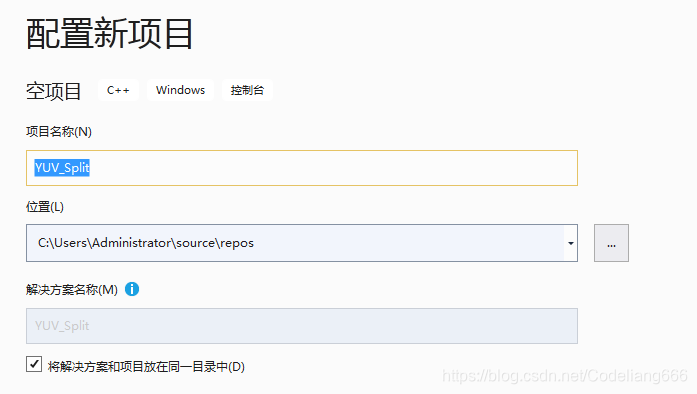

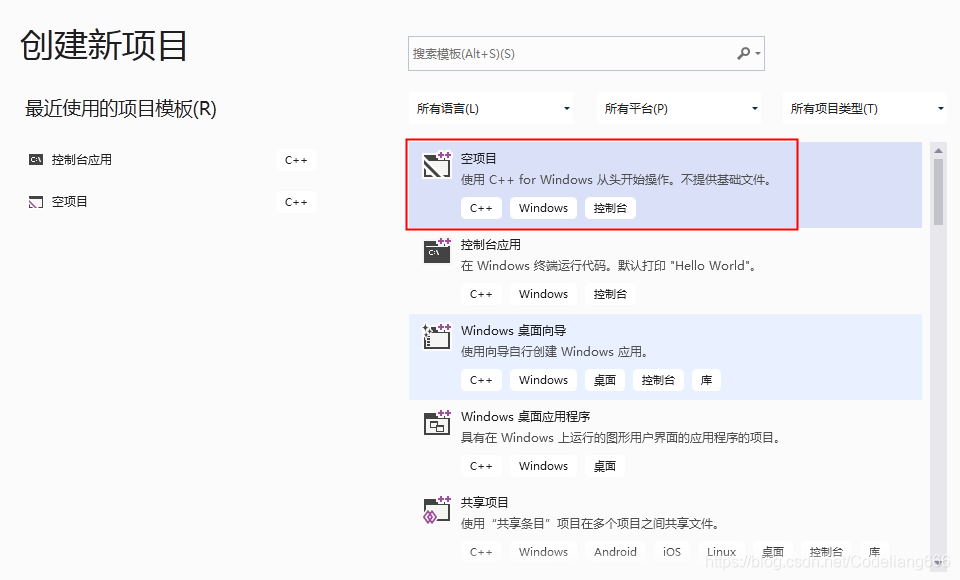

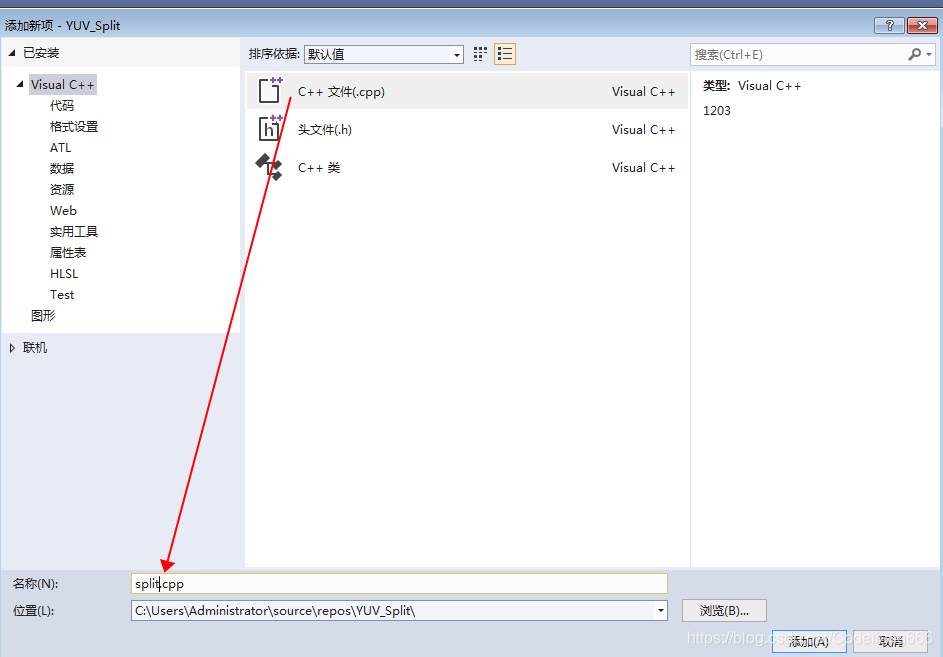

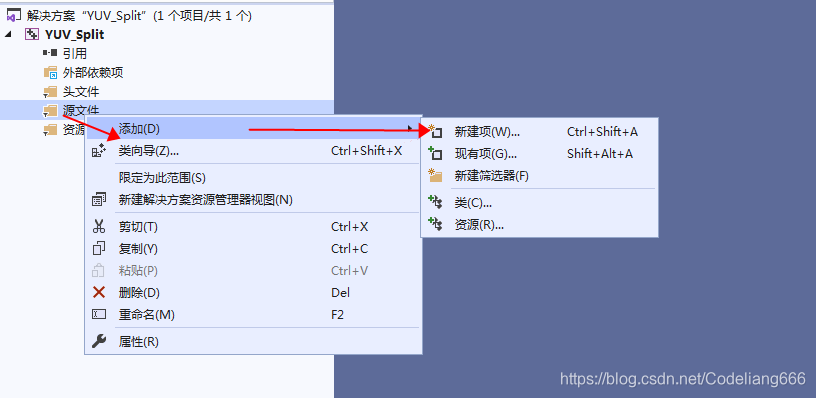

2. 新建一个新项目

在这里插入图片描述

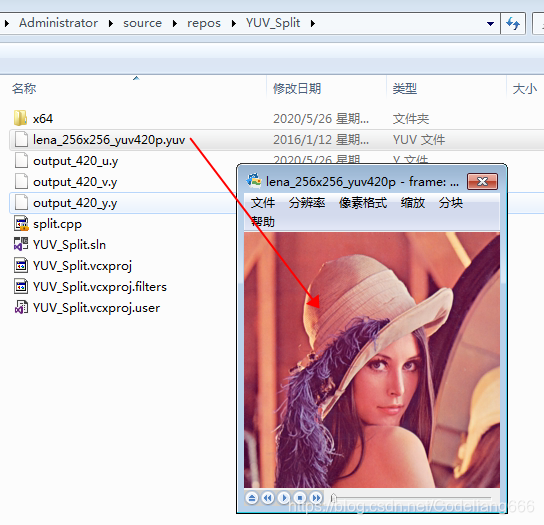

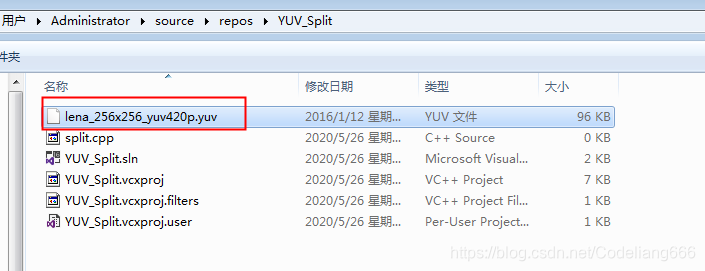

把Lena图片，放到刚才的工程目录下面，备注，Lena图，从以下博客获取：

https://github.com/leixiaohua1020/simplest_mediadata_test

当然你也可以从以下地方获取：

https://www.ece.rice.edu/~wakin/images/ （备注：这个是佛罗里达的原图，并不试用此测试）

在这里插入图片描述

然后写代码，参考：

https://blog.youkuaiyun.com/leixiaohua1020/article/details/50534150


extern "C"
{
#ifdef __cplusplus
#define __STDC_CONSTANT_MACROS

#endif

}
extern "C" {

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <math.h>
}


/**
 * Split Y, U, V planes in YUV420P file.
 * @param url  Location of Input YUV file.
 * @param w    Width of Input YUV file.
 * @param h    Height of Input YUV file.
 * @param num  Number of frames to process.
 *
 */
int simplest_yuv420_split(char* url, int w, int h, int num) {
    FILE* fp = fopen(url, "rb+");
    FILE* fp1 = fopen("output_420_y.y", "wb+");
    FILE* fp2 = fopen("output_420_u.y", "wb+");
    FILE* fp3 = fopen("output_420_v.y", "wb+");

    unsigned char* pic = (unsigned char*)malloc(w * h * 3 / 2);

    for (int i = 0; i < num; i++) {

        fread(pic, 1, w * h * 3 / 2, fp);
        //Y
        fwrite(pic, 1, w * h, fp1);
        //U
        fwrite(pic + w * h, 1, w * h / 4, fp2);
        //V
        fwrite(pic + w * h * 5 / 4, 1, w * h / 4, fp3);
    }

    free(pic);
    fclose(fp);
    fclose(fp1);
    fclose(fp2);
    fclose(fp3);

    return 0;
}


int main()
{
    simplest_yuv420_split("lena_256x256_yuv420p.yuv", 256, 256, 1);
    return 0;
}

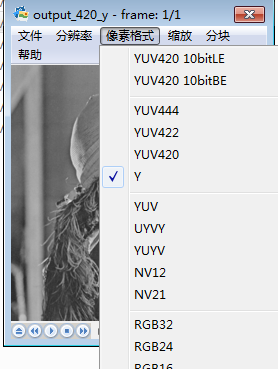

在这里插入图片描述

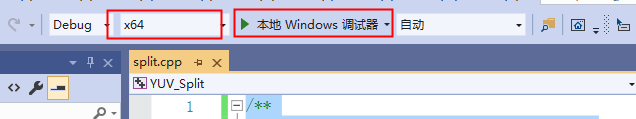

改成x64，然后编译；

>C:\Users\Administrator\source\repos\YUV_Split\split.cpp(28,16):
>error C4996: 'fopen': This function or variable may be unsafe.
>Consider using fopen_s instead. To disable deprecation,
>use _CRT_SECURE_NO_WARNINGS. See online help for details

这个报错解决方法如下：

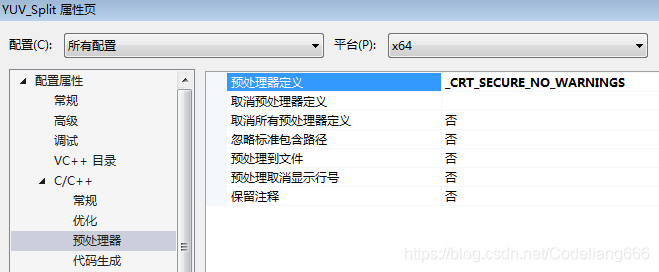

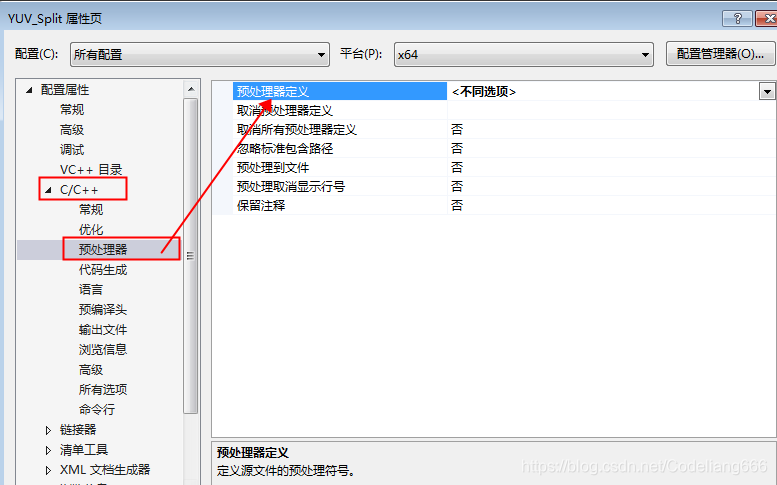

项目 ->属性，编辑预处理器：添加 _CRT_SECURE_NO_WARNINGS

在这里插入图片描述

1>C:\Users\Administrator\source\repos\YUV_Split\split.cpp(58,66):
error C2664: “int simplest_yuv420_split(char *,int,int,int)”:
无法将参数 1 从“const char [25]”转换为“char *”

int simplest_yuv420_split(const char* url, int w, int h, int num)

参数修改加上const即可解决，最终代码如下：

extern "C"
{
#ifdef __cplusplus
#define __STDC_CONSTANT_MACROS

#endif

}
extern "C" {

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <math.h>
}


/**
 * Split Y, U, V planes in YUV420P file.
 * @param url  Location of Input YUV file.
 * @param w    Width of Input YUV file.
 * @param h    Height of Input YUV file.
 * @param num  Number of frames to process.
 *
 */
int simplest_yuv420_split(const char* url, int w, int h, int num) {
    FILE* fp = fopen(url, "rb+");
    FILE* fp1 = fopen("output_420_y.y", "wb+");
    FILE* fp2 = fopen("output_420_u.y", "wb+");
    FILE* fp3 = fopen("output_420_v.y", "wb+");

    unsigned char* pic = (unsigned char*)malloc(w * h * 3 / 2);

    for (int i = 0; i < num; i++) {

        fread(pic, 1, w * h * 3 / 2, fp);
        //Y
        fwrite(pic, 1, w * h, fp1);
        //U
        fwrite(pic + w * h, 1, w * h / 4, fp2);
        //V
        fwrite(pic + w * h * 5 / 4, 1, w * h / 4, fp3);
    }

//这里写的方法可参考我之前的博客，420就是这样存的，
//https://blog.youkuaiyun.com/Codeliang666/article/details/106288043
    free(pic);
    fclose(fp);
    fclose(fp1);
    fclose(fp2);
    fclose(fp3);

    return 0;
}


int main()
{
    simplest_yuv420_split("lena_256x256_yuv420p.yuv", 256, 256, 1);
    return 0;
}
