计算机网络——数据链路层（一）

一、数据链路层概述

1.1 功能

为网络层提供服务，良好的服务接口。
保证数据传输的有效、可靠。
1. 处理传输错误：差错检测和控制。
2. 流量控制：基于速率、基于反馈。

数据链路层处理的协议数据单元PDU是数据帧
在这里插入图片描述
帧是由帧头帧尾和载荷构成。
帧头里面主要包含有：定位需要的地址、物理地址信息。
帧尾主要是做帧的效验。

1.2 成帧

数据链路层数据链路层使用物理层提供的服务，物理层处理的是位流，数据电路层处理的是帧。

将原始的位流分散到离散的帧中叫成帧，成帧的方法有：

字符统计法
带字节/字符填充的标志字节法
比特填充的比特标志法
物理层彪马违例法

1.3 字符统计法

发送方：在每个帧头部中的第一个字段，标识帧的长度，总共有多少字符数。
接收方：通过第一个字段，就知道帧有几个字符，在哪里结束帧。
在这里插入图片描述
优点：简单
缺点：一旦出错，无法恢复。
现在已经很少使用

1.4 字节填充的标志字节法

这种方法考虑了错误之后重新同步的问题，让每一帧都用一些特殊的字节作为开始和结束。

缺点：

容易造成帧界的混淆——增加转义字符
依赖于八位字符

使用这种方法会出现一个问题：传输的数据中含有标记，会和帧界混淆。
针对这种情况需要增加转义字符
在这里插入图片描述
如上图是几种常见的增加转义字符的情况。
比如第一行，当头部出现FLAG时，在其前面加上ESC标记。

1.5 比特填充的标志比特法

这是一种面向二进制的帧格式，把所有需传输的数据以比特位一字排开，并以特殊的位模式01111110作为帧标志，即一个帧的的开始。
当帧中出现一个与帧标志相同的位串01111110，则在5个1后插入一个0，即变成01111101，接收方自动删除第5个1后的0。这称为位填充法（零比特填充法），也称为透明传输
如果由于干扰，一个帧没内有正确接收，则可扫描接收串，一旦扫描到01111110，即新的一帧从此开始。

在这里插入图片描述

1.6 物理层编码违例法

在曼切斯塔编码中，连续的高电平或连续的低电平可用作帧边界

采用冗余编码技术，如曼切斯特编码，即两个脉冲宽来表示一个二进制位。
数据0：低-高电平对
数据1：高-低电平对
高高电平对和低低电平对没有使用，可用作帧边界。

二、差错处理概述

任何信道，即使是光纤，也会出错。

处理错误主要有两种手段：
纠错：恢复出真确的来。
检错：仅仅检出错误，不恢复，通常伴随重传。

错误主要有两类错误：
单个错误：分散在各块数据中。
突发错误：集中于一个数据块，整个块都是错误。

2.1 纠错码

一种前向纠错技术：发现错误，从错误中恢复出正确的来。因为其需要太多的冗余位，纠错开销太大，在有线网络中极少使用，主要用于无线网络中。

2.2 检错码

只能发现错误，不能从错误中恢复，但可采用重传。计算机网络中主要采用循环冗余码（CRC）。

2.3 码字

包含数据位和检验位的n位单元。

2.4 海明距离

两个码字的海明距离：两个码字之间不同位的数目。

2.5 全部码字的海明距离

全部码字任意两个码字之间海明距离的最小值。

2.6 海明距离的意义

如果海明距离为d，则一个码字需要发生d个1位才能变成另外一个码字

2.7 海明距离与检错的关系

海明距离为d+1的编码能检测出d位差错。

因为在距离为d+1的检验码中，只改变d位的值，不可能产生领另一个合法码，如奇偶校验码，海明距离为2，能查出单个错。

例：检错码（奇偶位）

在这里插入图片描述

例：偶校验

在这里插入图片描述

2.8 海明距离与纠错的关系

海明距离为2d+1的编码，能纠正d位差错。因为此时如果一个码字发生差错，他仍然距离原来的码字距离最近，可以直接恢复为该码。

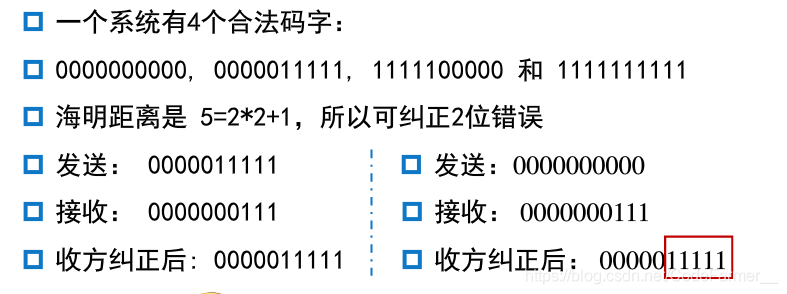

例：纠错码

在这里插入图片描述

海明距离增加，纠错能力也增加。
当一个系统中海绵距离增加的时候，合法码字就少了，即传输效率降低。

三、纠1位错的海明码

3.1 计算冗余位

纠一位错需要的冗余位（emm，这个我没看懂）。
在这里插入图片描述

3.2 海明纠错码

在这里插入图片描述

3.3 如何决定每个数据位的校验位

在这里插入图片描述

3.4 校验位的计算

例如 m = 7

在这里插入图片描述

如上图，使用偶校验，计算出n = 11，将要传输的信息码1001000写进去。
然后根据一个校验集合里的1的个数是偶数的规则，进行填数。
例如1的校验集合是所有的奇数，在这个信息码中对应的是B3 B5 B7 B9 B11，分别是：10100，有2个1，偶数，所以1校验位填上0。
以此类推。
在这里插入图片描述
上图清晰的列出了对应数据位填充的校验位。

3.5 海明码纠错过程（接收端）

将差错计数器置0，counter = 0
当海明码数据到达接收端后，接收端逐个检查各个校验位的奇偶性。
如果发现某一校验位和它所检测的集合的奇偶性不正确，就将检验位的编号加到差错计数器中，最终counter=0则无差错，≠0则counter的值便是出错的位。

例

在这里插入图片描述

3.6 利用海明码纠正突发错误

将连续的k个码字按行排列成矩阵
发送数据时，按列发送，每列k位
如果一个突发错误长度是k位，则在k个码字中，至多只有一位受到影响，正好可以用海明码纠错恢复。

四、检错码

纠错需要较多的冗余位，信道利用率不高。在局域网中，主要使用的事检错码：奇偶校验码、互联网校验和、循环冗余校验码等等。

4.1 奇偶校验

奇偶位取值等同于队数据进行模2和运算。
在这里插入图片描述

4.2 校验和

校验和通常是按照N位码字来进行模2加运算，发放将运算结果附在数据报文末尾，作为校验位。例如：16位的互联网补码校验和。

4.3 循环冗余检错码CRC

4.3.1 原理

任何一个k位的帧看成一个k-1的多项式
例如10110001看成 x^6 + x^4 + x^3 + x^0
生成多项式 G(x) G(x) 为 r 阶
设m位帧的多项式M(x) m>r 即M(x) > G(x)
如果 x^r M(x) / G(x) = Q(x) + R(x) 其中Q(x) 为商 R(x)为余数，则(x^r M(x) - R(x)) / G(x) = Q(x) 即余数为 0

（我看的不是很明白。）
