Camera-HW Introduction

本文详细介绍了摄像头中ImageSensor的两种主要类型——YUVSensor和RawSensor,包括它们的数据格式、处理流程及优缺点。此外,还讲解了硬件接口中的并行与串行接口,特别是mipi接口的工作原理。同时,阐述了相机中的关键概念如三路电压、I2C信号、lane数量、数据格式、时钟信号和mipi信号等,帮助读者深入理解摄像头技术。

1,Image Sensor

a)     YUV Sensor

YUV Sensor输出的Data格式为YUV,图像的效果处理使用Sensor内部的ISPBB端接收YUV格式的data后只进行格式的转换,效果方面不进行处理,由于Sensor内部的ISP处理能力有限,且YUV Sensor的数据量比较大(YUV422的格式1pixel2byte),一般Size都比较小,常见的YUV sensor都是5M以下

b)    Raw Sensor

Raw Sensor输出的Data格式为Raw,图像的效果处理使用BB端的ISPBB端接收Raw data后进行一系列的图像处理(OBShadingAWBGammaEEANR等),效果方面由BB端控制,需要针对不同的模组进行效果调试,Raw sensor是目前的主流,数据量比YUV Sensor小(RAW10 格式的sensor 1个pixel 10个bit)使用平台ISP处理,能支持较大的size



2,硬件接口

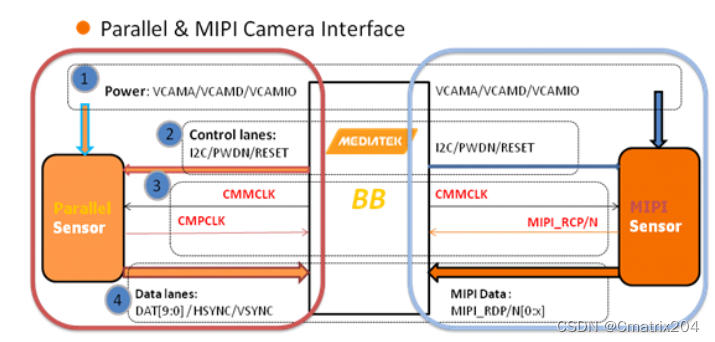

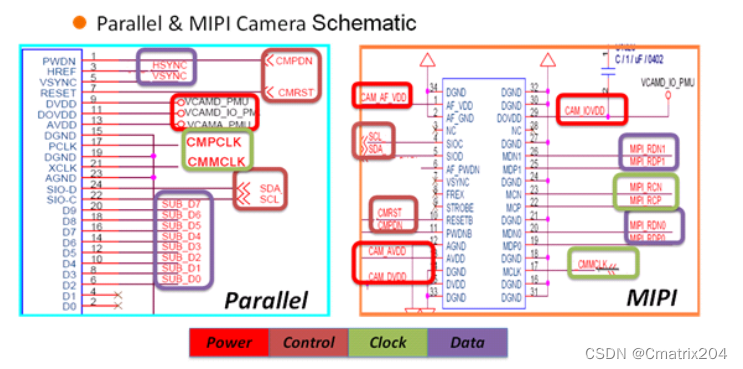

简单说来,Camera的接口分为并行和串行两种方式,而目前我们平台主要支持的串行方式为mipi接口,Parallel接口mipi接口的介绍可以参考下图

3,常见基本概念

a)       三路电压

camera包含的三路电压为模拟电压(VCAMA),数字电压(VCAMD),IO口电压(VCAMIO

b)       I2C信号

BBSensor端通过I2C来通信(读写寄存器),包括SCLI2C Clock SDAI2C Data)信号

c)       mipi几条lane

mipi data是成对的差分信号,MIPI_RDNMIPI_RDP,有几对这样的pin脚,则说明是几条lane,同一颗sensor由于register setting不同,输出的信号有可能是2 lane或者4lane

d)       parallel高低八位

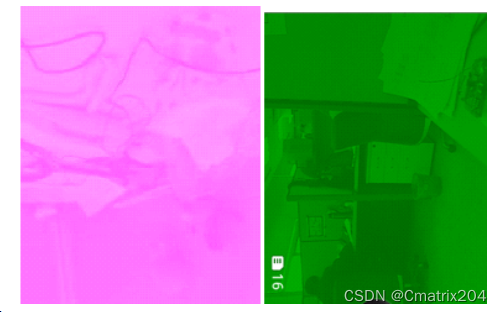

Parallel接口一般Data10pin,分别叫做Data0~Data9Parallel sensor输出的data信号是8pin时,这八根pin接到的是Data0~Data7还是Data2~Data9,需要配置正确,叫做接到高八位或者低八位,接错了可能产生如下现象

e)       Data Format

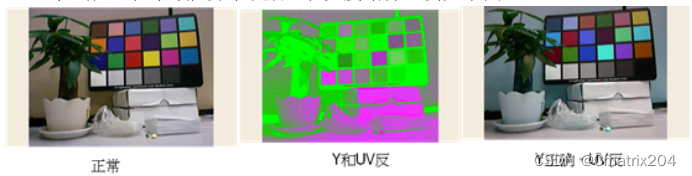

Sensor输出的数据格式,对于YUV Sensor来说,Data Fomat一般有YUYVYVYUUYVY等,配置不对可能会导致颜色和亮度错掉,例如下图

对于Raw Sensor来说,Data Format就是First Pixel的颜色,分为RGrGbB,配置不对会导致颜色错误

f)        MCLK

BB提供给Sensor的外部clock

g)       PCLK

Parallel接口的Sensor输出的clock,该clock变化一次,data更新一次

h)       mipi 信号

mipi信号包括mipi clockmipi data,该信号是高速信号,用来传输mipi数据包
