本文旨在为搭建光电实验室级别的分布式光纤振动传感（DVS）系统提供一份从核心原理、设备选型、系统集成到后期算法设计的全方位指南。内容涵盖核心技术路线对比、关键设备推荐、分步搭建流程、性能标定方法及未来扩展方向，旨在帮助研究人员快速构建高性能、高可靠性的DVS实验平台。

一、DVS系统核心原理与技术路线选择

在搭建系统前，需明确技术路线，它直接决定系统性能和设备选型。

首先DVS指的是分布式光纤振动传感技术，这是一种利用光纤作为传感介质来检测外界振动的技术，DVS系统通常由激光器、光学器件、高速采集卡和信号处理单元组成。工作时，连续激光被注入光纤，外界振动会引起光纤微小形变，导致散射光相位发生变化。通过高速采集和处理这些相位变化，可以实现对振动信号的实时检测和定位。DVS技术具有高灵敏度、快速响应、长距离覆盖等特点，在管道泄漏监测、周界安防、地震监测等领域有普遍应用。

1. 核心技术：相干光学时域反射计（C-OTDR）

当前主流DVS系统基于相位敏感型OTDR（φ-OTDR）。其原理为：向传感光纤注入相干脉冲光，检测背向瑞利散射光的相位变化，该变化由外界振动、应力等因素调制，通过解调相位信息还原振动事件。

2. 技术路线选择

根据解调技术，主要分为两种方案，适用于不同需求的实验室：

技术路线	系统特点	优点	缺点	适用实验室类型
直接检测+外差解调	结构相对简单，光路易搭建	成本较低，技术成熟，易于实现	动态范围相对较小，信噪比提升有瓶颈	教学演示、原理验证型实验室
相干检测	结构复杂，需平衡探测器	信噪比极高，灵敏度高，动态范围大	成本高，光路调试复杂	前沿科研、高性能应用研发型实验室

实验室搭建建议：

初级/教学实验室： 首选直接检测+外差解调方案，以降低初始门槛，聚焦于原理理解与基础算法开发。
中高级/科研实验室： 强烈推荐相干检测方案。它是当前高性能DVS的研究前沿，能支撑更先进的算法研究和更苛刻的应用验证。

二、核心设备选型推荐清单

以下清单基于相干检测这一高性能方案展开。

1. 光学子系统

这是DVS的“心脏”，决定了系统的感知能力。

设备名称	关键参数要求	推荐品牌/备注	大致预算范围

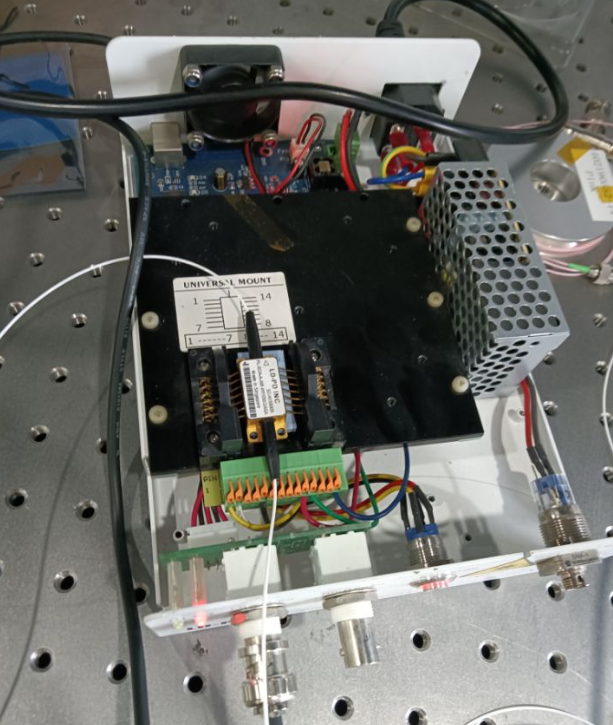

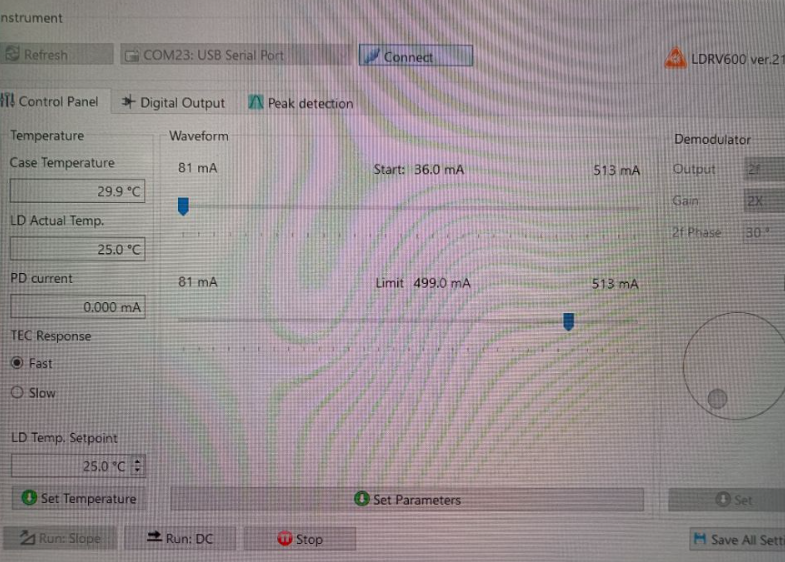

窄线宽激光器	波长：1550nm；线宽：≤1kHz；输出功率：≥10dBm	NKT（Koheras）、Orbits、 Lumibird	3-8万元
声光调制器（AOM）	移频范围：±(40-300)MHz；消光比：>50dB	Gooch & Housego、福晶科技	2-4万元
光纤放大器（EDFA）	输出功率：>20dBm（根据距离定）；带宽：>15nm	Amonics、朗光科技	2-5万元

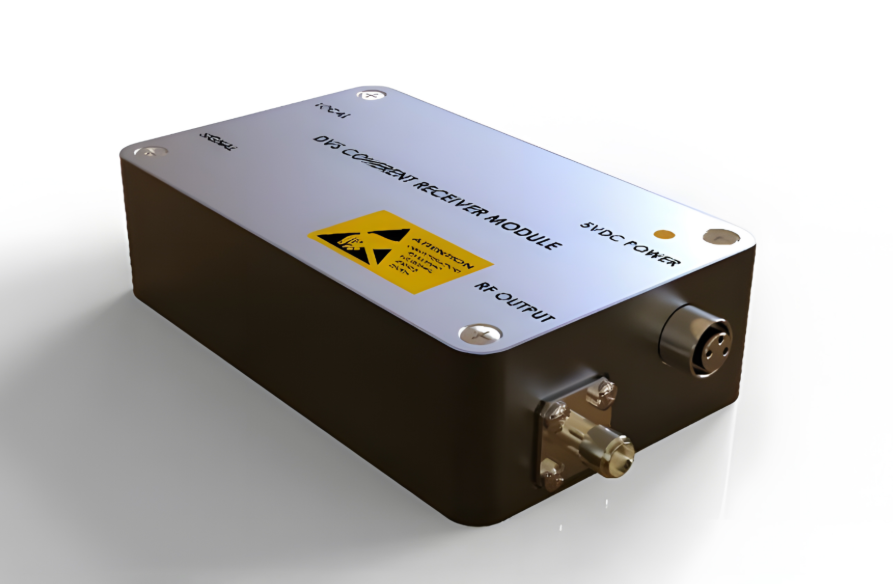

相干接收机	带宽：≥200MHz；平衡探测器，高共模抑制比	韵翔光电、鸿瑞光通	面议（核心部件）
光学环行器	插入损耗：<1dB；隔离度：>40dB	通用器件	0.5-1万元
偏振控制器/分集模块	消除偏振衰落影响	通用器件	0.5-1万元

2. 数据采集与处理子系统

这是DVS的“大脑”，负责数据的数字化与解析。从各种来源自动地获取原始数据，并进行初步的清洗、转换和整理，最终将规整的高质量数据提供给后续的分析、存储或应用系统使用。

设备名称	关键参数要求	推荐品牌/备注	大致预算范围
高速数据采集卡	采样率：≥10GS/s；分辨率：≥14bit；通道数：2+	Keysight、 National Instruments	8-15万元
嵌入式工控机/服务器	多核CPU，大内存，高速SSD，千兆/万兆网口	研华、凌华、自组服务器	1.5-3万元

3. 传感光纤与辅助设施

设备名称	关键参数要求	推荐品牌/备注
传感光纤	单模光纤（G.652.D）、散射增强光纤、抗弯光纤	长飞、亨通、中天
光学平台与隔振	蜂窝光学平台，气浮隔振	Thorlabs、大恒光电
校准设备	标准振动台、压电陶瓷振动器（PZT）	用于系统灵敏度标定

三、系统搭建流程（分步指南）

阶段一：光路搭建与调试

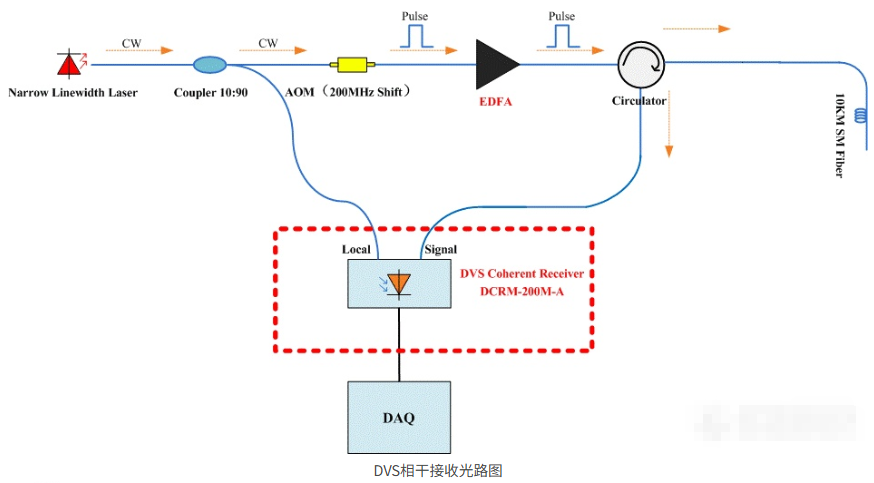

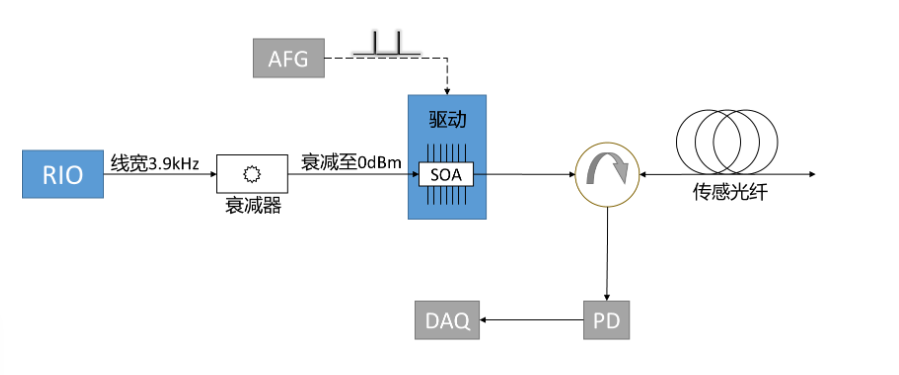

光路布局： 在光学平台上，按“激光器 → AOM → EDFA → 环行器 → 传感光纤”的顺序搭建主光路。将相干接收机接入环行器返回端。
连接与调试： 使用FC/APC跳线连接各器件，减少端面反射。使用功率计监测各点光功率，确保在安全范围内。
脉冲生成： 用函数发生器驱动AOM，生成所需宽度和重复频率的光脉冲。
相干调试： 调整本振光与信号光的偏振态，使相干接收机输出中频信号达到最佳。

阶段二：电学与数据流集成

信号采集： 将相干接收机的I/Q两路输出分别接入高速采集卡的两个通道。
同步触发： 将驱动AOM的脉冲信号同时作为采集卡的外部触发源，确保数据采集与光脉冲发射严格同步。
数据传输： 通过PCIe或PXIe接口将采集卡与工控机连接，确保高吞吐量数据传输。

阶段三：软件开发与算法实现

底层驱动： 使用LabVIEW、C++或Python调用采集卡的API，编写控制程序（设置采样率、触发方式、数据存储）。
实时解调： 编写或移植实时解调算法（如I/Q解调、希尔伯特变换）到CPU/GPU上，将采集到的原始数据转换为相位/振动信号。
数据存储： 设计高效的数据存储格式（如二进制+HDF5），平衡数据量和读取速度。
上层应用： 开发人机交互界面（UI），实现实时波形显示、频谱分析（FFT）、事件定位、报警设置等功能。

四、性能标定与系统测试

系统搭建完成后，必须进行严格的性能测试：

空间分辨率测试： 在光纤上制造两个距离极近的振动点，观察系统能否区分。目标： 达到理论值（∆z = cτ/2，τ为脉冲宽度）。
频率响应测试： 使用标准振动台（PZT）在光纤上施加不同频率（如1Hz-10kHz）的正弦振动，检查系统输出信号的频率准确性。目标： 平坦的频率响应曲线。
灵敏度与动态范围测试： 改变振动幅度，测试系统最小可探测振动量以及最大不失真振动量。
最大传感距离测试： 不断增加光纤长度，测试系统能稳定工作的最远距离。
