本文介绍了如何在运行Junos OS 9.6及更高版本的SRX设备上配置允许ICMP-Traceroute的特定应用程序，以解决TTL大于1的数据包被丢弃的问题。内容包括配置UDP和ICMP Traceroute的应用示例，以及通过Wireshark抓包分析防火墙如何处理Traceroute数据包。

通常可以在设备使用show junos junos-defaults 查看到系统自定义的应用参数，Junos-OS提供是的默认参数命令Hidden的，junos-defaults group包含了预定义的参数和通用的应用状态；

Junos-OS软件使用的提供的Traceroute的应用配置如下所示：

Traceroute application:

application junos-traceroute {

application-protocol traceroute;

protocol udp;

destination-port 33435-33450;

ttl-threshold 30;

}

The traceroute application stops at the device supporting the firewall (packets with ttl > 1 will be discarded).

application junos-traceroute-ttl-1 {

application-protocol traceroute;

protocol udp;

destination-port 33435-33450;

ttl-threshold 1;

}

以上应用配置仅支持在J-Series基于数据包设备（junos-os 9.3是最后一版本）

现在，必须配置一个特定的应用程序来显式地允许traceroute包在运行Junos OS 9.6及以后版本的SRX设备上，而不是上面提到的应用程序。

当配置以上指定的应用协议和TTL溢出值时，将会显示以下报错：

application traceroute {

##

## Warning: statement ignored: unsupported platform (srx210h-poe)

##

application-protocol traceroute;

##

## Warning: statement ignored: unsupported platform (srx210h-poe)

##

ttl-threshold 30;

}

若需要了解Traceroute更多的类型，参考以下链接：

http://en.wikipedia.org/wiki/Traceroute

在大多数情况下，我们使用UDP traceroute或ICMP traceroute，下面两个示例说明如何配置一个应用程序集，以专门允许traceroute数据包。

对于基于Unix或Linux的操作系统来允许UDP的Traceroute

root@Router-A# show applications |display set

set applications application udp-trace protocol udp

set applications application udp-trace destination-port 33434-33534

配置允许ICMP的Traceroute，Note：将会允许所有ICMP类型数据包，如果有UDP还是需要结合上面一种实现方式

application junos-icmp-all {
```
 term t1 protocol icmp;
```
}

application junos-ping {
```
 term t1 protocol 1;
```
}

Note: This will permit all ICMP packet types.

也可以将上面两种方式进行结合使用：

[edit]

root# show applications

application trace-icmp {

term 1 protocol icmp;

}

application trace-udp {

term 2 protocol udp destination-port 33434-33534;

}

application-set trace-udp-icmp {

application trace-icmp;

application trace-udp;

}

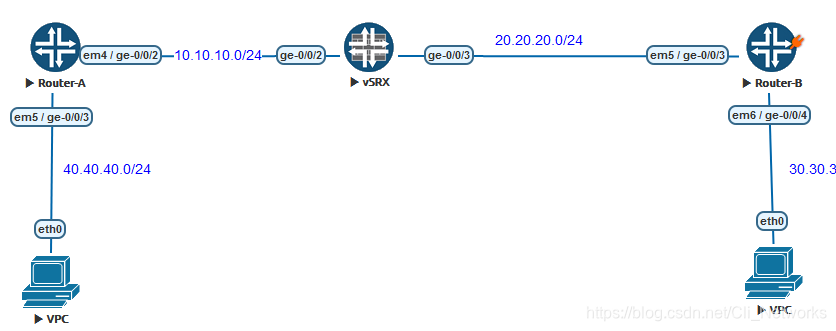

如下拓扑：

在这里插入图片描述
当从Router-A发送Traceroute到Rotuer-B时， 10.10.10.1------------20.20.20.1，防火墙并不会创建会话，因为TTL小于等于1。
如下所示：
[edit]
root@Router-A# run traceroute 20.20.20.1
traceroute to 20.20.20.1 (20.20.20.1), 30 hops max, 40 byte packets
1 10.10.10.2 (10.10.10.2) 4.644 ms 4.654 ms 3.877 ms
2 20.20.20.1 (20.20.20.1) 12.605 ms 11.529 ms 6.266 ms

root@vSRX# run show log icmp-ping |match ttl
Jul 25 09:48:36
Jul 25 09:48:30 09:48:30.271369:CID-0:RT:flow_first_complete_session: ttl <=1 for transit pkt, skipping flow creation
Jul 25 09:48:30 09:48:30.271428:CID-0:RT:flow_first_complete_session: Sending icmp for ttl expiry
Jul 25 09:48:30 09:48:30.271429:CID-0:RT: packet dropped, ttl expiry.
Jul 25 09:48:30 09:48:30.281040:CID-0:RT:flow_first_complete_session: ttl <=1 for transit pkt, skipping flow creation
Jul 25 09:48:30 09:48:30.281087:CID-0:RT:flow_first_complete_session: Sending icmp for ttl expiry
Jul 25 09:48:30 09:48:30.281089:CID-0:RT: packet dropped, ttl expiry.
Jul 25 09:48:30 09:48:30.286239:CID-0:RT:flow_first_complete_session: ttl <=1 for transit pkt, skipping flow creation
Jul 25 09:48:30 09:48:30.286286:CID-0:RT:flow_first_complete_session: Sending icmp for ttl expiry
Jul 25 09:48:30 09:48:30.286287:CID-0:RT: packet dropped, ttl expiry.

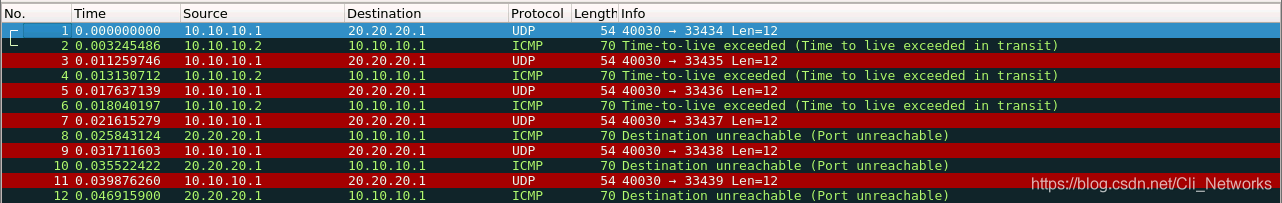

同时当在设备上发送Traceroute时，设备会发送三个Traceroute数据包，如上所述，就会显示三个会话创建的记录，通过Wireshark抓包如下记录：
包含TTL超时及端口不可达的回复：

在这里插入图片描述
当从Rourter-A发送Traceroute到 VCP-30.30.30.30网段时，防火墙就会对应的创建会话：
