Netty源码之jemalloc4内存分配(4.1.58)

Netty源码之jemalloc4内存分配(4.1.58)

概述

在讲 jemalloc4 算法之前，我们先回顾 jemalloc3 内存分配算法: Netty 使用一棵满二叉树管理不同规格的内存块，可将用户申请的内存大小划分四个级别，分别是 Tiny、Small、Normal 和 Huge，根据不同规格采取不同的分配策略。重新回顾 jemalloc3 内存规格图:

在分配内存之前，需要对用户申请的大小进行规格化处理并得到规格值。对于 Normal 级别，它是 PageSize（默认值: 8192Byte）的整数倍，可以在树中找到一个合适的节点与之对应，使用 long 型的句柄值记录节点信息。对于 Small 级别，它只有四种内存大小。当用户申请 Small 级别内存大小时，会找到一个空闲的页并等分之，把第 1 份用于此时的分配请求，其余份放入 PoolArena 的 subpage pool 池中等待下次申请同等大小的内存块时使用。Tiny 和 Small 类似，只不过它有 31 种内存大小，可以拆分更细的内存大小。想了解更多关于 jemalloc3 算法分配请戳。
虽然 jemalloc3 对内存规格进行的区域划分，目的也是为了减少内存碎片，但最坏的情况还是会出现 50% 内存浪费，内存碎片比想象中严重。比如我想分配 513Byte 的大小内存块，进行规格值计算后得到 1024，多出了 511 Byte 内存，浪费将近 50% 内存空间。因此，jemalloc4 通过构造复杂的 SizeClasses 让每个 size 的跨度变得小一点，从而达到减少内存碎片的目的，这一篇文章着重讲解 PoolChunk 相关的方法，至于和 jemalloc3 类似的就不再赘述了。顺便提一下，现在 jemalloc 最新版本为 5.2.1，jemalloc4 是在 2015 年发布，而 Netty 是在 2020 年将 jemalloc3 的算法重构为 jemalloc4，所以不知何时 Netty 会再次重构，挺期待的。

三个重要的数据结构

PoolChunk 对象中有两个重要的变量用来替换 jemalloc3 的树的结构，分别是 LongPriorityQueue[] runsAvail 和 LongLongHashMap runsAvailMap，在了解 PoolChunk 内存分配算法之前，先对这两个数组结构有一个大致的认识。

LongPriorityQueue

LongPriorityQueue 是 Netty 内部实现的关于 long 基本类型的优先队列，关于 LongPriorityQueue 和 LongLongHashMap 的动机请看，它是基于二叉堆实现。关于 Netty 如何使用二叉树实现优先队列在这里就不详细讲解了，这里我们只关注 LongPriorityQueue 存储着什么，可以用来做些什么?
LongPriorityQueue 属于小顶堆，存储 long （非 Long）型的句柄值，通过 LongPriorityQueue#poll() 方法每次都能获取小顶堆内部的最小的 handle 值。这表示我们每次申请内存都是从最低位地址开始分配。而在 PoolChunk 内部有一个 LongPriorityQueue[] 数组，所有存储在 LongPriorityQueue 对象的 handle 都表示一个可用的 run，它的默认长度为 40，为什么是 40 会在源码讲解时解释。

LongLongHashMap

这个是特殊的存储 long 原型的 HashMap，底层采用线性探测法。Netty 使用 LongLongHashMap 存储某个 run 的首页偏移量和句柄值的映射关系、最后一页偏移量和句柄值的映射关系。至于为什么这么存储，这是为了在向前、向后合并的过程中能通过 pageOffset 偏移量获取句柄值，进而判断是否可以进行向前合并操作。具体通过源码再详细说明。

long handle

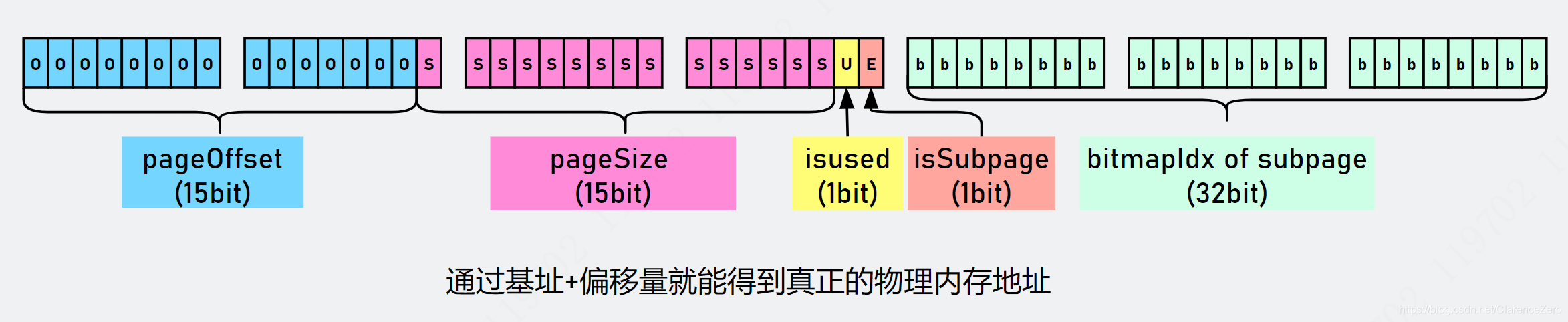

jemalloc4 的 handle 的含义与 jemalloc3 不同，具体如下图所示:

主要的区别是重新定义了高 32 位的含义。我们知道 PoolChunk 默认向 JVM 申请个 16MB 的大的内存块，并拆分成 2048 个 page。可以想象为每个 page 进行标号，从 0 开始一直到 2047。通过 pageOffset + pageSize 就能定位某一个 run 区域，它是由 pageSize 个 page 组成的，起始的 page 为 pageOffset。对 ByteBuffer 对象而言，内部会有一个 long 型的 memoryAddress 绝对地址，因此可以通过绝对地址+偏移量定位任意 page 的实际地址。
我们之前说过，run 表示的是由若干个 page 组成的内存块。而 isUsed 则是标记当前 run 的使用状态。isSubpage 表示当前 run 是否用于 Small 级别内存分配。后 32 位表示 bitmap 的索引信息，与 jemalloc3 表示的含义一样。

run

run 是由若干个连续的 page 组成的内存块的代称，可以被 long 型的 handle 表示。随着内存块的分配和回收，PoolChunk 会管理着若干个不连续的 run。

内存分配思路

Netty 是对底层内存分配算法进行重构，但总体的分配逻辑并没有发生改变: 首先尝试从本地缓存中分配，分配成功则返回，分配失败则委托 PoolArena 进行内存分配，PoolArena 最终还是委托 PoolChunk 进行内存分配，而 PoolChunk 就是 jemalloc4 算法的核心体现。Netty 在 jemalloc4 算法中取消了 Tiny，因此，只会有三种规格，分别是 Small、Normal 以及 Huge。
先总述一下 jemalloc4（Netty 实现）的算法分配逻辑:

1. Netty 默认一次性向 JVM 申请 16MB 大小的内存块，也是划分为 2048 个page，每个 page 大小为 8192（8KB）（和 jemalloc3 一样）。
2. 首先，根据用户申请的内存大小在 SizeClasses 查表得到确定的 index 索引值。

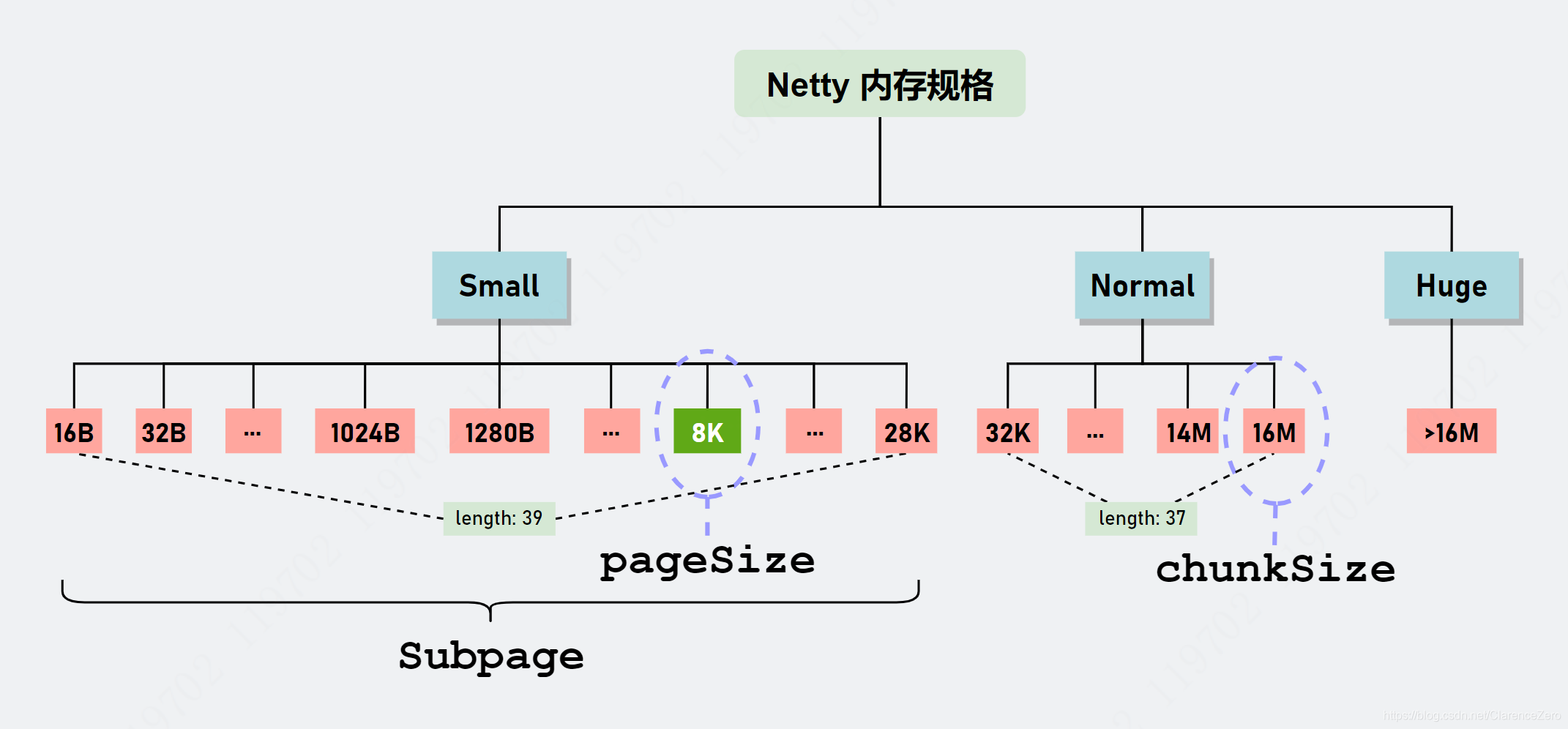

3. 通过判断 index 大小就可以知道采用什么策略。当 index<=38（对应 size<=28KB）时，表示当前分配 Small 级别大小的内存块，采用 Small 级别分配策略。对于 38<index<nSize(75)（对应 size取值范围为 (28KB, 16MB]）表示当前分配 Normal 级别大小的内存块，采用 Normal 级别分配策略。对于 index 的其他值，则对应 Huge 级别。
4. 先讲 Normal 级别的内存分配，它有一个特点就是所需要的内存大小是 pageSize 的整数倍，PoolChunk 会从能满足当前分配的 run（由 long 型的句柄表示，从 LongPriorityQueue[] 数组中搜索第一个最合适的 run） 中得到若干个 page。当某一个 run 分配若干个 page 之后，可会还会有剩余空闲的 page，那么它根据剩余的空闲 pages 数量会从 LongPriorityQueue[] 数组选取一个合适的 LongPriorityQueue 存放全新的 run（handle 表示）。
5. 对于 Small 级别的内存分配，经过 SizeClass 规格化后得到规格值 size，然后求得 size 和 pageSize 最小公倍数 j，j 一定是 pageSize 的整数倍。然后再按照 Normal 级别的内存分配方式从第一个适合的 run 中分配 (j/pageSize) 数量的 page。剩下的就和 jemalloc3 一样，将 page 所组成的内存块拆分成等分的 subpage，并使用 long[] 记录每份 subpage 的使用状态。

关于内存块回收逻辑，subpage 和 jemalloc3 并没有太大的区别，所以接下来不会对 subpage 内存块的回收进行讲解。但是对于 run 的回收可太不一样了。

• 在回收某一个 run 之前，先尝试向前搜索并合并相邻的空闲的 run，得到一个全新的 handle。
• 然后再向后搜索并合并相邻的空闲的 run，得到一个全新的 handle。
• 再把 handle 写回前面两个重要的数据结构中，以待下次分配时使用。

以上只是对 jemalloc4 算法思想的简述，更多的细节还需要通过源码的方式展示。

内存分配申请

通过 DEBUG，我们会进入到 PoolArena#allocate() 方法。这个方法主要是对用户申请的内存大小进行 SizeClasses 规格化，获取在 SizeClasses 的索引，通过判断索引值的大小采取不同的分配策略:

// io.netty.buffer.PoolArena#allocate
/**
 * 按不同规格类型采用不同的内存分配策略
 * @param cache			本地线程缓存
 * @param buf			ByteBuf对象，是byte[]或ByteBuffer的承载对象
 * @param reqCapacity	申请内存容量大小
 */
private void allocate(PoolThreadCache cache, PooledByteBuf<T> buf, final int reqCapacity) {

    // #1 根据申请容量大小查表确定对应数组下标序号。
    // 具体操作就是先确定 reqCapacity 在第几组，然后在组内的哪个位置。两者相加就是最后的值了
    final int sizeIdx = size2SizeIdx(reqCapacity);

    // #2 根据下标序号就可以得到对应的规格值
    if (sizeIdx <= smallMaxSizeIdx) { // size<=28KB
        // #2-1 下标序号<=「smallMaxSizeIdx」，表示申请容量大小<=pageSize，属于「Small」级别内存分配
        tcacheAllocateSmall(cache, buf, reqCapacity, sizeIdx);
    } else if (sizeIdx < nSizes) { // 28KB<size<=16MB
        // #2-2 下标序号<「nSizes」，表示申请容量大小介于pageSize和chunkSize之间，属于「Normal」级别内存分配
        tcacheAllocateNormal(cache, buf, reqCapacity, sizeIdx);
    } else {
        // #2-3 超出「ChunkSize」，属于「Huge」级别内存分配
        int normCapacity = directMemoryCacheAlignment > 0
              ? normalizeSize(reqCapacity) : reqCapacity;
        // Huge allocations are never served via the cache so just call allocateHuge
        allocateHuge(buf, normCapacity);
    }
}

分配 Normal 级别内存块

由于 Normal 级别内存分配相对来说比 Small 简单。首先，需要明确的一点是 Normal 的内存大小界限，PoolArena#allocate 方法写得很明显，当 smallMaxSizeIdx<sizeIdx<nSize 时就采用 Normal 级别内存分配策略，对应的 size 范围是 (28KB, 16MB]。tcacheAllocateNormal() 就是和 Normal 级别内存分配有关。

PoolArena#tcacheAllocateNormal

这个方法会配合本地线程缓存使用，从名字也可以看出来了。先尝试从本地线程缓存中分配内存，如果失败再才会委托 PoolChunk 完成内存分配。

// io.netty.buffer.PoolArena#tcacheAllocateNormal
/**
 * 尝试先从本地线程缓存中分配内存，尝试失败，
 * 就会从不同使用率的「PoolChunkList」链表中寻找合适的内存空间并完成分配。
 * 如果这样还是不行，那就只能创建一个船新PoolChunk对象
 * @param cache         本地线程缓存，用来提高内存分配效率
 * @param buf           ByteBuf承载对象
 * @param reqCapacity    用户申请的内存大小
 * @param sizeIdx        对应{@link SizeClasses}的索引值，可以通过该值从{@link SizeClasses}中获取相应的规格值
 */
private void tcacheAllocateNormal(PoolThreadCache cache, PooledByteBuf<T> buf, final int reqCapacity,
                                  final int sizeIdx) {
    // #1 首先尝试从「本地线程缓存(线程私有变量，不需要加锁)」分配内存
    if (cache.allocateNormal(this, buf, reqCapacity, sizeIdx)) {
        // 尝试成功，直接返回。本地线程会完成对「ByteBuf」对象的初始化工作
        return;
    }

    // 因为对「PoolArena」对象来说，内部的PoolChunkList会存在线程竞争，需要加锁
    synchronized (this) {
        // #2 委托给「PoolChunk」对象完成内存分配
        allocateNormal(buf, reqCapacity, sizeIdx, cache);
        ++allocationsNormal;
    }
}

PoolArena#allocateNormal

PoolArena 内部有一个特殊的 PoolChunkList 链表结构，它是根据最低的使用率来决定在哪个链表中，可以根据名称（比如 q050 表示PoolChunk的使用率在 50%~100% 范围内）判断出来。 如果不能在 PoolChunkList 找到合适的 PoolChunk 的话，那就需要新建一个 PoolChunk 对象用于当前内存申请，并会把完成此次内存分配后的 PoolChunk 添加到合适的 PoolChunkList 中。

//
/**
 * 先从「PoolChunkList」链表中选取某一个「PoolChunk」进行内存分配，如果实在找不到合适的「PoolChunk」对象，
 * 那就只能新建一个船新的「PoolChunk」对象，在完成内存分配后需要添加到对应的PoolChunkList链表中。
 * 内部有多个「PoolChunkList」链表，q050、q025表示内部的「PoolChunk」最低的使用率。
 * Netty 会先从q050开始分配，并非从q000开始。
 * 这是因为如果从q000开始分配内存的话会导致有大部分的PoolChunk面临频繁的创建和销毁，造成内存分配的性能降低。
 *
 * @param buf         ByeBuf承载对象
 * @param reqCapacity 用户所需要真实的内存大小
 * @param sizeIdx     对应{@link SizeClasses}的索引值，可以通过该值从{@link SizeClasses}中获取相应的规格值
 * @param threadCache 本地线程缓存，这个缓存主要是为了初始化PooledByteBuf时填充对象内部的缓存变量
 */
private void allocateNormal(PooledByteBuf<T> buf, int reqCapacity, int sizeIdx, PoolThreadCache threadCache) {
    // #1 尝试从「PoolChunkList」链表中分配（寻找现有的「PoolChunk」进行内存分配）
    if (q050.allocate(buf, reqCapacity, sizeIdx, threadCache) ||
            q025.allocate(buf, reqCapacity, sizeIdx, threadCache) ||
            q000.allocate(buf, reqCapacity, sizeIdx, threadCache) ||
            qInit.allocate(buf, reqCapacity, sizeIdx, threadCache) ||
            q075.allocate(buf, reqCapacity, sizeIdx, threadCache)) {
        // 分配成功，直接返回
        return;
    }

    // #2 新建一个「PoolChunk」对象
    PoolChunk<T> c = newChunk(pageSize, nPSizes, pageShifts, chunkSize);

    // #3 使用新的「PoolChunk」完成内存分配
    boolean success = c.allocate(buf, reqCapacity, sizeIdx, threadCache);
    assert success;

    // #4 根据最低的添加到「PoolChunkList」节点中
    qInit.add(c);
}

PoolChunk#allocate

所以核心的内存分配是在 PoolChunk 完成。PoolChunk#allocate 可以完成 Small&Normal 两种级别的内存分配，它是根据 sizeIdx 采用不同的分配策略。这个方法会有两条支路，一条是分配 Small 规格内存块，一条是分配 Normal 规格内存块，我们先讲 Normal 规格的。

// io.netty.buffer.PoolChunk#allocate
/**
 * 内存分配。可以完成Small&Normal两种级别的内存分配
 * @param buf           ByteBuf承载对象
 * @param reqCapacity    用户所需真实的内存大小
 * @param sizeIdx       内存大小对应{@link SizeClasses} 数组的索引值
 * @param cache         本地线程缓存
 * @return              {code true}: 内存分配成功，否则内存分配失败
 */
boolean allocate(PooledByteBuf<T> buf, int reqCapacity, int sizeIdx, PoolThreadCache cache) {
    // long型的handle表示分配成功的内存块的句柄值，它与jemalloc3所表示的含义不一下
    final long handle;

    // #1 当sizeIdx<=38（38是默认值）时，表示当前分配的内存规格是Small
    if (sizeIdx <= arena.smallMaxSizeIdx) {
        // #1-1 分配Small规格内存块
        handle = allocateSubpage(sizeIdx);
        if (handle < 0) {
            return false;
        }
        assert isSubpage(handle);
    } else {
        // #2 分配Normal级别内存块，runSize是pageSize的整数倍
        int runSize = arena.sizeIdx2size(sizeIdx);
        handle = allocateRun(runSize);
        if (handle < 0) {
            return false;
        }
    }

    // #3 尝试从cachedNioBuffers缓存中获取ByteBuffer对象并在ByteBuf对象初始化时使用
    ByteBuffer nioBuffer = cachedNioBuffers != null? cachedNioBuffers.pollLast() : null;

    // #4 初始化ByteBuf对象
    initBuf(buf, nioBuffer, handle, reqCapacity, cache);

    // #5 return
    return true;
}

PoolChunk#allocateRun

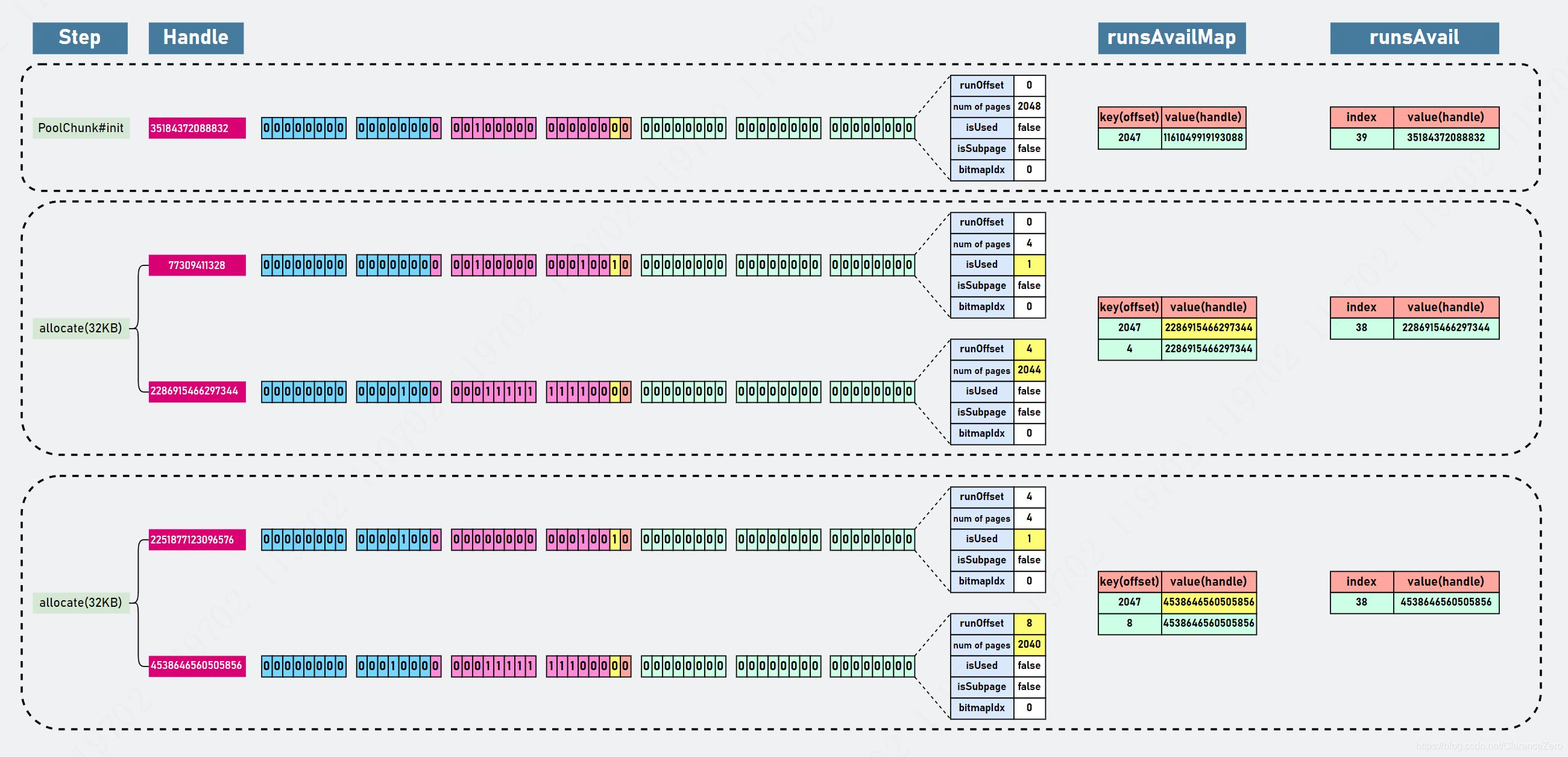

PoolChunk#allocateRun() 方法会从 run 分配若干个 page。我们先通过一张图描述该方法分配流程。下面这幅图表示用户共有 2 次内存申请，每次申请大小为 32KB。

从图中可以体会句柄值（handle）的作用，以及 runsAvailMap 和 runsAvail 这两个重要的数据结构的实际更新情况。当 PoolChunk 对象初始化，会向 runsAvailMap 和 runsAvail 写入一个句柄值，默认值是 35184372088832L，它表示这么一个 run: 起始页偏移量为 0，共有 2048 个页，当前 run 未被使用且不属于 subpage。runsAvailMap 可以看成是一个 HashMap，它的 key 对应 pageOffset 偏移量，value 对应 run 的句柄值。它是用于存储首页和末页（首页和末页是通过偏移量表示）的句柄值（当偏移量为 0 时，会存储在内部一个特殊的字段中）。在每次 PoolChunk 分配内存时会动态更新或删除，runsAvailMap 用于 run 合并时通过偏移量快速定位到可用的 run。
runsAvail 则是一个小顶堆，但是 PoolChunk 是维护一个 LongPriorityQueue[] 数组，用来存储空闲的 run 的 handle 值。那为什么是一个数组呢? 这也以空间换时间的想法，如果所有的可用的 run 存储在一个 LongPriorityQueue 对象中，每次查询时就会非常慢（比较每一个 handle 值是否满足）。因此，根据 handle 所管理的 page 数量进行划分，比如某个 run 所管理的空闲 page 数量为 2048，那就把它放入索引值为 39 的 LongPriorityQueue 对象里，具体如何计算是通过 SizeClasses#page2pageIdxFloor(num of pages) 方法完成。这个数组默认长度为 40，其实也是和 SizeClasses 中 isMultiPageSize=1 的行数一样，自己好好体会里面的对应关系。
当 PoolChunk 为了满足用户申请的 32KB（4 个page）大小的内存，从初始的 handle 中拆分 4 个用于当前的内存分配，因此，原本只有一个 run 现在被拆分成两个，其中一个处于已使用状态的 run 的句柄值为 77309411328L，它表示起始页偏移量为 0，包含 4 个可用的 page，当前使用状态为已使用。而另一个 run 的句柄值为 2286915466297344L，它表示起始页偏移量为 4，包含 2024 个可用的 page，当前使用状态为未使用。而它的信息也会同步更新 runsAvailMap 和 runsAvail 两个数据结构中，以供后续分配时使用。
这里并没有讲解如何确定可用的 run，那这个就是 runsAvail 的功劳了，具体在代码里面分析。

如何确定 pageIdx

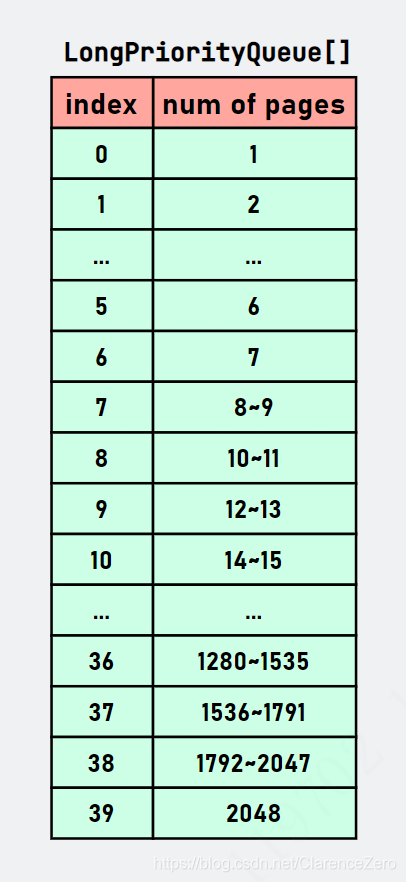

前面讲过 LongPriorityQueue 是一个小顶堆，而 Netty 在 PoolChunk 中维护的是一个数组的结构，具体长这样子的:

怎么理解这幅图呢? 首先第一列对应的是 LongPriorityQueue 索引，而第二列对应的是该 LongPriorityQueue 存储的 handle 能管理空闲的 page 的数量。比如当 index=1，存储的 handle 能管理的 page 数量为 1，index=8，存储的 handle 能管理空闲的 page 数量为 8 和 9。注意，这会有一个向上取整和向下取整的关系。当我们申请内存时会向上取整（值偏大），比如通过我需要 9 个 pages，通过 pages2pageIdx() 方法得到的 index=8。这样我们就可以从 index=8 的 LongPriorityQueue 开始向后找到第一个合适的 run 用于当前的内存分配，因为 index=8 以上的能够满足我 8 个 page 的内存申请请求。
当我们把一个 run 拆分成两部分后，另一部分用于当前内存申请，而另一部分还需要写回 LongPriorityQueue 对象中。但选择哪个对象还是取决于 run 所管理的 page 数量，这时会通过 pages2pageIdxFloor() 方法向下取整（值偏小）获得 index，再把 run 的 handle 信息写入 LongPriorityQueue[index] 对象中。
再回到 PoolChunk#allocateRun() 方法，我们就能对 LongPriorityQueue[] 数组有更深刻的认识。我们直接在源码中解释吧:

// io.netty.buffer.PoolChunk#allocateRun
/**
 * 分配若干page
 *
 * @param runSize 规格值，该值是pageSize的整数倍
 * @return
 */
private long allocateRun(int runSize) {

    // #1 根据规格值计算所需「page」的数量，这个数量值很重要:
    // 	  我们需要通过page数量获得搜索「LongPriorityQueue」的起始位置，并不是盲目从头开始向下搜索，
    //    这样会导致性能较差，而是在一合理的范围内找到第一个且合适的run
    int pages = runSize >> pageShifts;

    // #2 根据page的数量确定page的起始索引，索引值对应「runsAvail[]」数组起始位置
    // 这里就是前面所说的向上取整，从拥有多一点的空闲页的run中分配准是没错的选择
    int pageIdx = arena.pages2pageIdx(pages);

    // runsAvail 属于并发变量，需要加锁
    synchronized (runsAvail) {

        // #3 从「LongPriorityQueue[]」数组中找到最合适的run用于当前的内存分配请求。
        // 起始位置为「pageIdx」，并向后遍历直到数组的末尾或找到合适的run
        // 如果没有找到，返回-1
        int queueIdx = runFirstBestFit(pageIdx);
        if (queueIdx == -1) {
            return -1;
        }

        // #4 获取「LongPriorityQueue」，该对象包含若干个可用的 run
        LongPriorityQueue queue = runsAvail[queueIdx];

        // #5 从「LongPriorityQueue」小顶堆中获取可用的 run（由handle表示）
        //    小顶堆能保证始终保持从低地址开始分配
        long handle = queue.poll();
        assert handle != LongPriorityQueue.NO_VALUE && !isUsed(handle) : "invalid handle: " + handle;

        // #5 先将「handle」从该小顶堆中移除，因为我们有可能需要对它进行修改
        removeAvailRun(queue, handle);

        if (handle != -1) {
            // #6 可能会把「run」拆分成两部分。为什么说可能呢?因为这个run可能刚好满足此次分配需求，所以不用拆分。
            // 一部分用于当前内存申请。
            // 另一部分则剩余空闲内存块，这一部分则会放到合适的LongPriorityQueue数组中，待下次分配时使用。
            // 返回的 handle 表示当前内存申请的句柄信息
            handle = splitLargeRun(handle, pages);
        }

        // #7 更新剩余空间值
        freeBytes -= runSize(pageShifts, handle);

        // #8 返回成功申请的句柄信息
        return handle;
    }
}

PoolChunk#runFirstBestFit

从pageIdx开始搜索 runsAvail 小顶堆数组寻找最合适的 run 用于此次内存分配。它很简单，从 pageIdx 不断遍历寻找即可。

// io.netty.buffer.PoolChunk#runFirstBestFit
// 从pageIdx开始搜索最合适的run用于内存分配
private int runFirstBestFit(int pageIdx) {
    if (freeBytes == chunkSize) {
        return arena.nPSizes - 1;
    }
    // 比较简单，从pageIdx向后遍历，找到queue!=null且不为空的LongPriorityQueue
    for (int i = pageIdx; i < arena.nPSizes; i++) {
        LongPriorityQueue queue = runsAvail[i];
        if (queue != null && !queue.isEmpty()) {
            return i;
        }
    }
    return -1;
}

PoolChunk#splitLargeRun

这个方法其实并没有做太多的事情，它会根据所需要的页的数量计算各种所需要的信息，然后通过 toRunHandle() 方法生成 handle 句柄值并返回。其中，有一个比较重要步骤的是更新那两个重要的数据结构。

// io.netty.buffer.PoolChunk#splitLargeRun
/**
 * 把「run」拆分成合适的两部分（如果这个run可能刚好满足此次分配需求，不用拆分，修改handle信息后直接返回）
 * @param handle       run的句柄变更
 * @param needPages    所需要page的数量
 * @return             用于当前分配申请的句柄值
 */
private long splitLargeRun(long handle, int needPages) {
    assert needPages > 0;

    // #1 获取run管理的空闲的page数量
    int totalPages = runPages(handle);
    assert needPages <= totalPages;

    // #2 计算剩余数量（总数-需要数量）
    int remPages = totalPages - needPages;

    // #3 如果还有剩余，需要重新生成run（由handle具象化）并写入两个重要的数据结构中
    // 一个是 LongLongHashMap runsAvailMap，另一个是 LongPriorityQueue[] runsAvail;
    if (remPages > 0) {
        // #3-1 获取偏移量
        int runOffset = runOffset(handle);

        // #3-2 剩余空闲页偏移量=旧的偏移量+分配页数
        int availOffset = runOffset + needPages;

        // #3-3 根据偏移量、页数量以及isUsed状态生成新的句柄变量，这个变量表示一个全新未使用的run
        long availRun = toRunHandle(availOffset, remPages, 0);

        // #3-4 更新两个重要的数据结构
        insertAvailRun(availOffset, remPages, availRun);

        // #3-5 生成用于此次分配的句柄变量
        return toRunHandle(runOffset, needPages, 1);
    }

    // #4 恰好满足，只需把handle的isUsed标志位置为1
    handle |= 1L << IS_USED_SHIFT;

    // #5 大功告成，返回
    return handle;
}

PoolChunk#insertAvailRun

从 runsAvail 数组中选择合适的 LongPriorityQueue 并写入。

// io.netty.buffer.PoolChunk#insertAvailRun
/**
 * 更新 {@link PoolChunk#runsAvail} 和 {@link PoolChunk#runsAvailMap} 数据结构
 * @param runOffset 偏移量
 * @param pages     页数量
 * @param handle    句柄值
 */
private void insertAvailRun(int runOffset, int pages, long handle) {

    // #1 将句柄信息写入对应的小顶堆
    // 根据页数量向下取整，获得「pageIdxFloor」，这个值即将写入对应runsAvail数组索引的值
    int pageIdxFloor = arena.pages2pageIdxFloor(pages);
    LongPriorityQueue queue = runsAvail[pageIdxFloor];
    queue.offer(handle);

    // #2 将首页和末页的偏移量和句柄值记录在runsAvailMap对象，待合并run时使用
    insertAvailRun0(runOffset, handle);
    if (pages > 1) {
        // 当页数量超过1时才会记录末页的偏移量和句柄值
        insertAvailRun0(lastPage(runOffset, pages), handle);
    }
}

private void insertAvailRun0(int runOffset, long handle) {
    long pre = runsAvailMap.put(runOffset, handle);
    assert pre == -1;
}

写到这里，已经把分配 Normal 级别的内存分配源码详解了一遍，配合图片食用更佳。其实，在理清 jemalloc4 的算法思想理清之后并发现没有特别难的地方，而且相对于 jemalloc3 而言发现存储的信息变得更少了，而且分配也变得更快速。jemalloc3 需要对二叉树进行搜索，虽然位运算加快了一点，但是源码阅读非常吃力，而 jemalloc4 算法思想足够简单，分配 Normal 主要步骤是搜索合适的 run，然后对 run 进行拆分并重新生成两个（如何恰好满足就直接修改 isUsed 标志位即可）handle，一个用于当前内存申请，另一个重新写入 runAvails 和 runsAvailMap。这样就完成一次 Normal 级别内存申请。所以关键的一步还是对 run 拆分，而这个是由 PoolChunk#splitLargeRun 完成，但其实也很简单，就是加减法，所以就没有详细讲解了。

分配 Small 级别内存块

分配 Small 级别的内存是比较有趣的一点，为什么呢? 因为它把 Small 级别的内存范围扩大了，现在的 Small 内存范围是 [16Byte, 28KB] ，而之前最多也就不能超过 8KB。那为什么这么设计呢? 除了减少内存碎片外，还方便内存管理。之前jemalloc3 只是等分其中的一个 page。而 jemalloc4 是等分 N 个 page，其中 N>=1。这个 N 的取值是拆分规格值和 pageSize 的最小公倍数再除以 pageSize。比如申请内存大小为 16Byte，则只需要等分 1 个page，而申请内存大小为 28KB，需要等分 7 个 page，因为它 28KB=28672 和 pageSize=8192 的最小公倍数为 57344（57344/8192=7）。这样就能满足类型 28KB 这种不是 2 的次幂的内存大小。对于如何管理 subpage 还是和 jemalloc3 没有太大的区别，还是构建一个 PoolSubpage 对象用于管理 Small 级别规格的内存块，它的底层内部还是通过 long[] 数组记录每一等分的使用状况。而我觉得有趣的一点是那个最小公倍数的想法。为了减少内存碎片，能让 28KB 这样的非 2 的次幂大小的内存块分配实属厉害。
关于 Small 的内存逻辑这里不会详细的一行行代码解析了，基本思路是和 jemalloc3 一样，详见 Subpage 章节。

PoolChunk#allocateSubpage

这是 PoolChunk 关于 Small 规格内存分配的核心逻辑，重点是前面所说的找到申请的 size 和 pageSize 的最小公倍数，这样就能调用 allocateRun() 方法分配若干个 page，然后创建 PoolSubpage 对象，最后委托 PoolSubpage 进行等分操作。
.png&originHeight=1890&originWidth=2324&size=570556&status=done&style=none&width=2324)

// io.netty.buffer.PoolChunk#allocateSubpage
/**
 * 创建/初始化一个新的「PoolSubpage」对象。
 * 任何新创建的「PoolSubpage」对象都会被添加到相应的subpagePool中
 *
 * @param sizeIdx  对应{@link SizeClasses} 索引值
 * @return         句柄值
 */
private long allocateSubpage(int sizeIdx) {

    // #1 从「PoolArena」获取索引对应的「PoolSubpage」。
    // 在「SizeClasses」中划分为 Small 级别的一共有 39 个，
    // 所以在 PoolArena#smallSubpagePools数组长度也为39，数组索引与sizeIdx一一对应
    PoolSubpage<T> head = arena.findSubpagePoolHead(sizeIdx);

    // PoolSubpage 链表是共享变量，需要加锁
    synchronized (head) {
        // #2 获取拆分规格值和pageSize的最小公倍数
        int runSize = calculateRunSize(sizeIdx);

        // #3 申请若干个page，runSize是pageSize的整数倍
        long runHandle = allocateRun(runSize);
        if (runHandle < 0) {
            // 分配失败
            return -1;
        }

        // #4 实例化「PoolSubpage」对象
        int runOffset = runOffset(runHandle);
        assert subpages[runOffset] == null;
        int elemSize = arena.sizeIdx2size(sizeIdx);

        PoolSubpage<T> subpage = new PoolSubpage<T>(head, this, pageShifts, runOffset,
                runSize(pageShifts, runHandle), elemSize);

        // #5 由PoolChunk记录新创建的PoolSubpage，数组索引值是首页的偏移量，这个值是唯一的，也是记录在句柄值中
        // 因此，在归还内存时会通过句柄值找到对应的PoolSubpge对象
        subpages[runOffset] = subpage;

        // #6 委托PoolSubpage分配内存
        return subpage.allocate();
    }
}

关于 PoolSubpage 的源码分析就到这里，它的分配思路还是和 jemalloc3 异曲同工。如果想了解更多和 Subpage 分配和回收的信息麻烦移步这里。

内存回收

jemalloc4 关于内存回收也做得比较简单。

PoolChunk#free

这是对 subpage 和 run 回收的核心方法。对 subpage 回收是先回收到 PoolArena 对象的 subpage pool 池中，如果发现此时的 PoolSubpage 已经没有被任何对象使用（numAvail == maxNumElems），它首先会从 subpage pool 池中移出，然后再按照 run 策略回收（因为此刻的 handle 记录着偏移量和 page 数量，所以完全有足够的回收信息）。对于 run 回收，第一步会尝试不断向前合并相邻的空闲的 run，这一步会利用 runAvailMap 快速定位合适的 run，若合并成功，会重新生成 handle 句柄值，接着再向后不断合并相邻的空闲的 run 并得到新的 handle，最后再更新 {@link PoolChunk#runsAvail} 和 {@link PoolChunk#runsAvailMap} 两个数据结构，这样就完成了一次 run 的回收。

// io.netty.buffer.PoolChunk#free
/**
 * 对subpage和run进行回收。
 *
 * @param handle 将要被回收的句柄值
 */
void free(long handle, int normCapacity, ByteBuffer nioBuffer) {

    // #1 回收subpage
    if (isSubpage(handle)) {
        // #1-1 根据容量大小获取index
        int sizeIdx = arena.size2SizeIdx(normCapacity);

        // #1-2 获取subpage pool索引对应的链表的头结点（记住，PoolSubpage可是一个链表的结构）
        // 我们可以把PoolArena中的PoolSubpage想象成一个大池子，这里面的PoolSubpage对象来自各个PoolChunk
        PoolSubpage<T> head = arena.findSubpagePoolHead(sizeIdx);

        // #1-3 获取偏移量
        int sIdx = runOffset(handle);

        // #1-4 通过偏移量定位 PoolChunk 内部的 PoolSubpage，而这个PoolSubpage只属于PoolChunk
        PoolSubpage<T> subpage = subpages[sIdx];
        assert subpage != null && subpage.doNotDestroy;

        // head是一个共享变量，需要加锁（可能删除或修改）
        synchronized (head) {
            // #1-5 委托「PoolSubpage」释放内存
            if (subpage.free(head, bitmapIdx(handle))) {
                // 返回「true」表示当前PoolSubpage对象还在使用，不需要被回收
                return;
            }
            assert !subpage.doNotDestroy;

            // 返回「flase」表示PoolSubpage已经没有被任何地方引用，需要回收
            subpages[sIdx] = null;
        }
    }

    // #2 回收run
    int pages = runPages(handle); // 获取page数量
    synchronized (runsAvail) {
        // #2-1 向前、后合并与当前run的pageOffset连续的run
        long finalRun = collapseRuns(handle);

        // #2-2 更新「isUsed」标志位为 0
        finalRun &= ~(1L << IS_USED_SHIFT);

        // #2-3 如果先前handle表示的是subpage，则需要清除标志位
        finalRun &= ~(1L << IS_SUBPAGE_SHIFT);

        // #2-4 更新 {@link PoolChunk#runsAvail} 和 {@link PoolChunk#runsAvailMap} 数据结构
        insertAvailRun(runOffset(finalRun), runPages(finalRun), finalRun);

        // 32-5 更新剩余空闲内存块大小
        freeBytes += pages << pageShifts;
    }

    // #3 回收ByteBuffer对象
    if (nioBuffer != null && cachedNioBuffers != null &&
            cachedNioBuffers.size() < PooledByteBufAllocator.DEFAULT_MAX_CACHED_BYTEBUFFERS_PER_CHUNK) {
        cachedNioBuffers.offer(nioBuffer);
    }
}

PoolChunk#collapsePast

向前合并连续的 run。

// io.netty.buffer.PoolChunk#collapsePast
/**
 * 向前合并相邻的 run
 * @param handle 回收句柄值
 * @return
 */
private long collapsePast(long handle) {
    // 不断向前合并，直到不能合并为止
    for (; ; ) {
        // #1 获取偏移量
        int runOffset = runOffset(handle);

        // #2 获取拥有的page数量
        int runPages = runPages(handle);

        // #3 根据「runOffset-1」末尾可用的run
        long pastRun = getAvailRunByOffset(runOffset - 1);
        if (pastRun == -1) {
            // #3-1 没有相邻的 run，直接返回
            return handle;
        }

        // #4 存在相邻的 run
        int pastOffset = runOffset(pastRun);
        int pastPages = runPages(pastRun);

        // #5 再一次判断是否是连续的: past的偏移量+页数量=run的偏移量
        if (pastRun != handle && pastOffset + pastPages == runOffset) {
            // #6 移除旧的run信息
            removeAvailRun(pastRun);

            // #7 生成新的handle
            handle = toRunHandle(pastOffset, pastPages + runPages, 0);
        } else {
            return handle;
        }
    }
}

PoolChunk#collapseNext

向后合并 run。原理和向前合并 run 类似。

// io.netty.buffer.PoolChunk#collapseNext
private long collapseNext(long handle) {
    for (; ; ) {
        int runOffset = runOffset(handle);
        int runPages = runPages(handle);

        long nextRun = getAvailRunByOffset(runOffset + runPages);
        if (nextRun == -1) {
            return handle;
        }

        int nextOffset = runOffset(nextRun);
        int nextPages = runPages(nextRun);

        //is continuous
        if (nextRun != handle && runOffset + runPages == nextOffset) {
            //remove next run
            removeAvailRun(nextRun);
            handle = toRunHandle(runOffset, runPages + nextPages, 0);
        } else {
            return handle;
        }
    }
}

本地线程缓存

jemalloc4 的本地线程相较于 jemalloc3 并没有做太多的修改，只是移除了与 Tiny 规格相关的 MemoryRegionCache，其它的保持不变。具体见。

总结

关于 Netty 对 jemallo4 重构的核心思想以及源码都已经讲解完，原理其实并不复杂。jemalloc4 目的是减少内存碎片，因此构造了一个 SizeClasses 类用来规格化用户申请的内存大小。PoolChunk 内部使用一个 long 型存储句柄信息，包括页偏移量、页数量、使用状态、是否为子页和子页 bitmap ，还有两个重要的数据结构 LongPriorityQueue 和 LongLongHashMap ，具体 Netty 如何使用都已经在上面通过源码的方式说清楚了。关于 subpage 和 本地线程缓存没有讲得太清楚是因为它相较 jemalloc3 改动不大，因此个人觉得没必要进一步详解。

我的公众号
