新手教程：Windows 11 使用 VMware 安装与配置数通网络仿真平台 EVE-NG 6.2.0-4 社区懒人包全流程指南

原创于 2025-11-21 10:01:04 发布 · 1.2k 阅读

CC 4.0 BY-SA版权

文章标签：

本文内容包括

1.配置VMware虚拟网络编辑器VMnet8
2.安装配置EVE-NG社区版懒人包6.2.0-4，以及相关基本操作，访问Web页面，设备Web页面
3.关于EVE-NG社区版懒人包的WireShark、SecureCRT、VNC-Viewer等相关报错与配置
4.VMware虚拟化问题
5.Workbook实验手册

注意：
理解本文章需要一点计算机网络和Linux知识
我已经很努力的写的简单易懂了，纯小白请避坑

准备工作

系统与软件环境

我的环境

Windows 11 专业版 25H2/24H2/23H2
CPU Intel i7-12700H
VMware 17.5.0 build-22583795
EVE-NG-Win-Client-Pack-2.0
EVE-NG社区版懒人包6.2.0-4

其他软件

Xterminal 3.26.2
WireShark 4.0.5
VNC-Viewer 6.20.113
SecureCRT 9.x

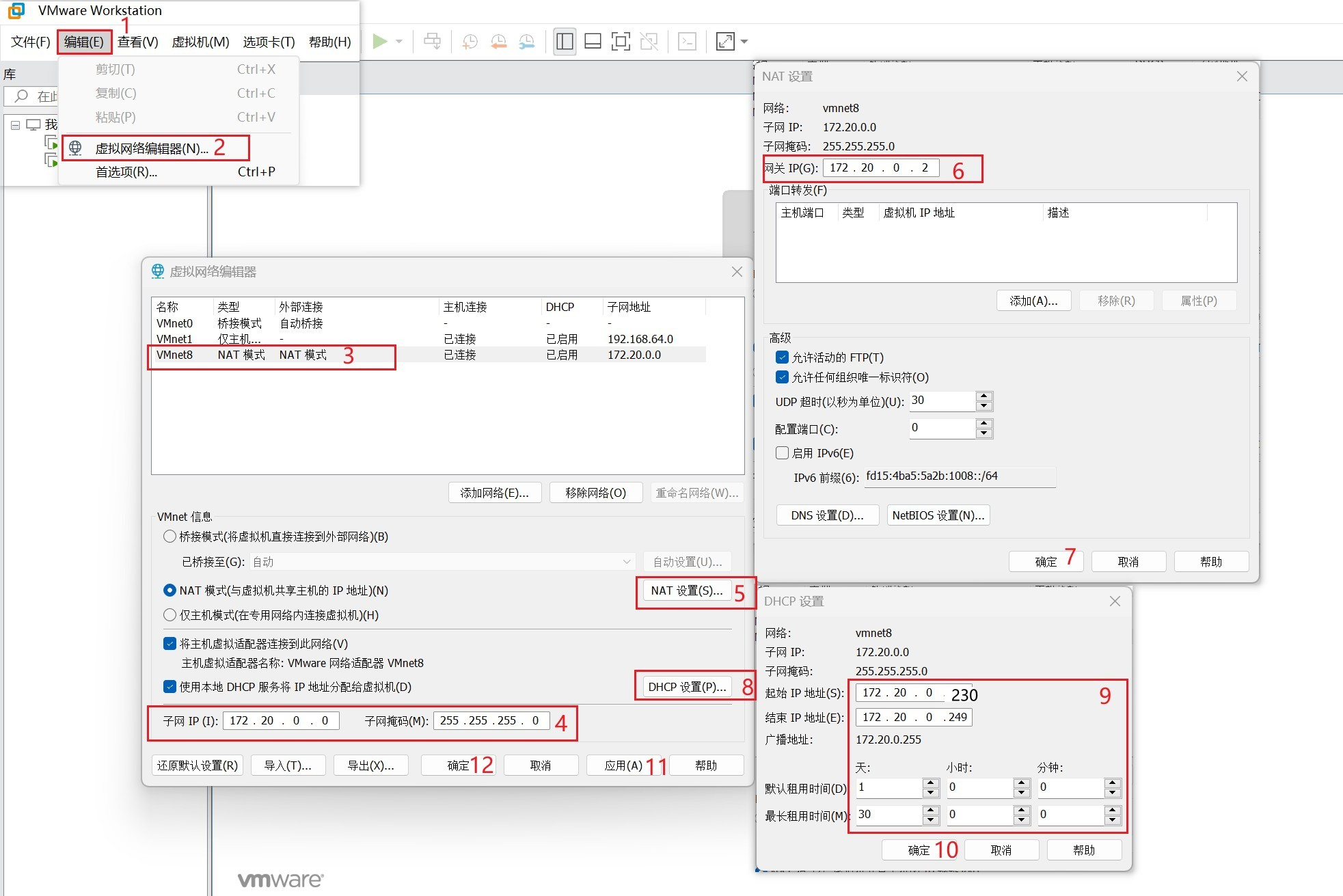

配置VMware VMnet8

这里的DHCP设置，230-249是用来给设备，比如防火墙自动分web页面管理地址的
如果你觉得20个不够用，可以改为200-254
在这里插入图片描述

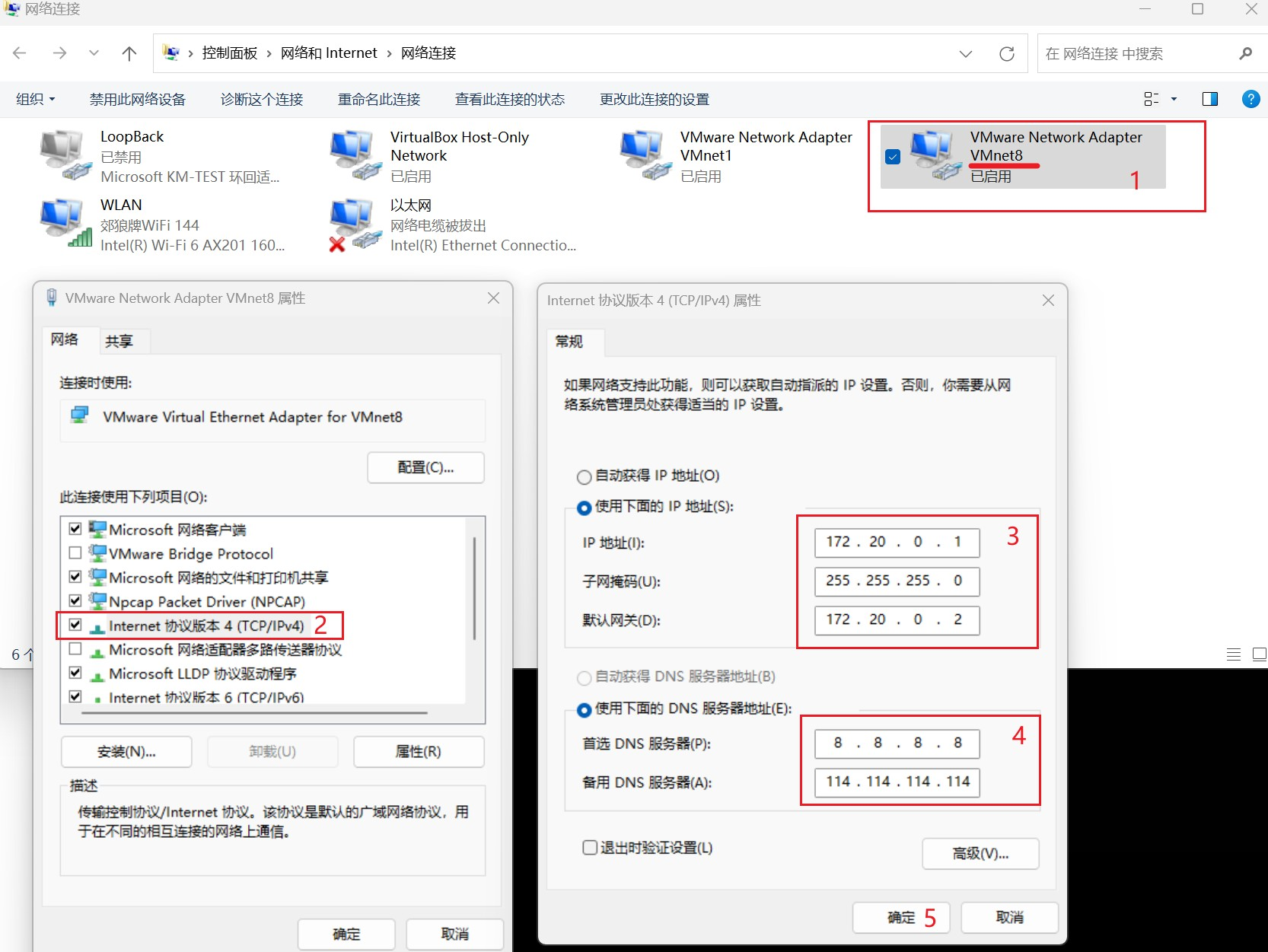

检测网络适配器设置是否与上面匹配，IP是.1，网关是.2
在这里插入图片描述

安装配置EVE-NG

导入懒人版并修改配置

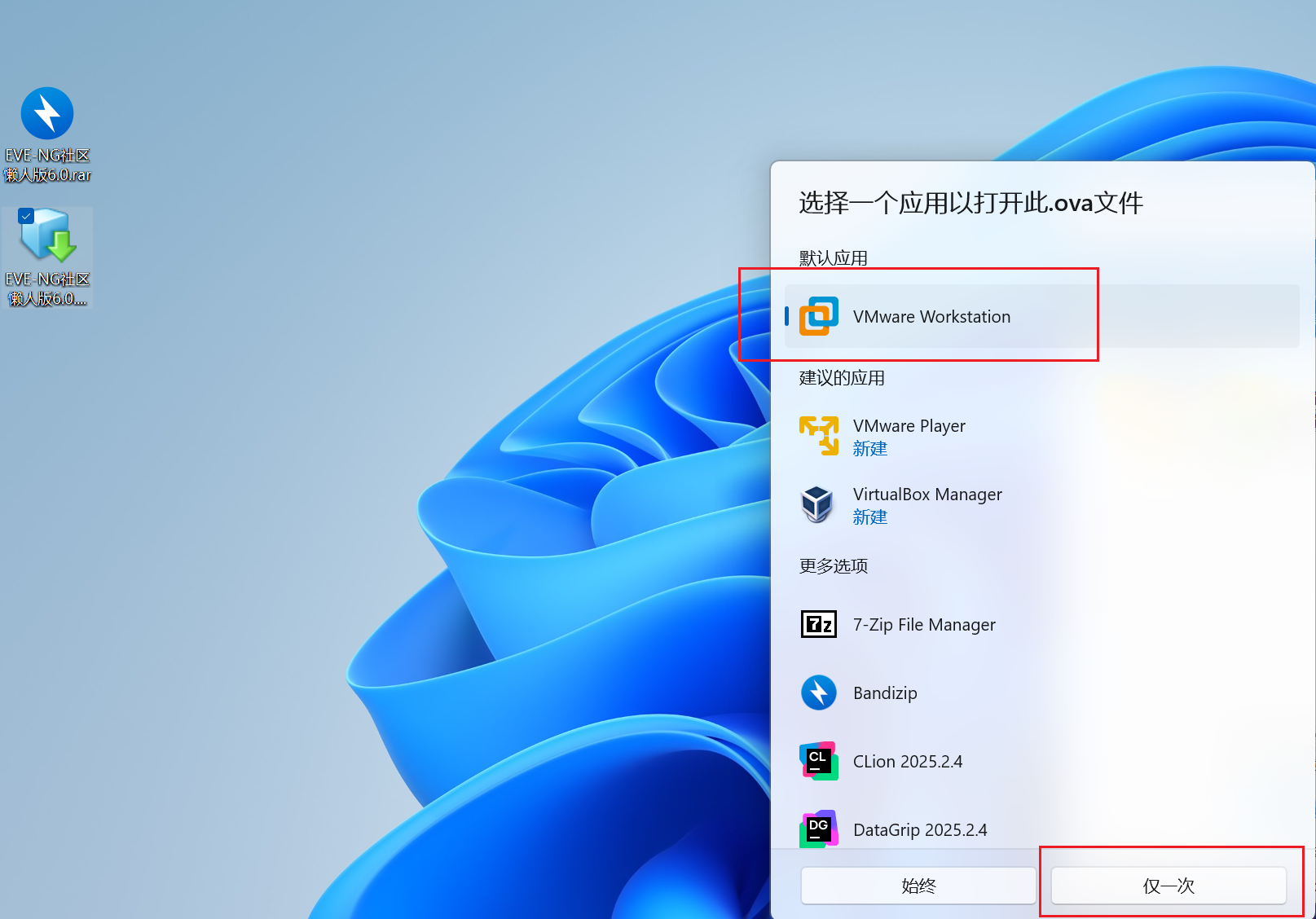

直接解压压缩包，双机使用Vmware打开即可
在这里插入图片描述

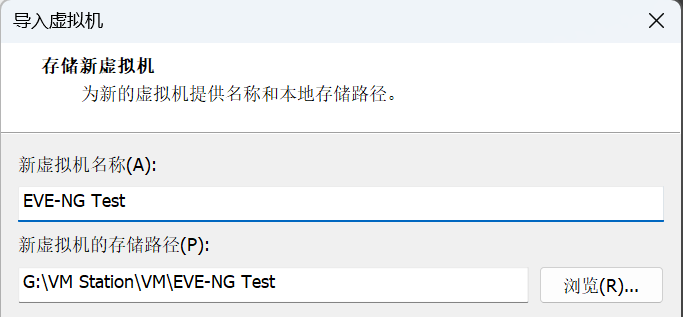

然后就会提示导入
在这里插入图片描述

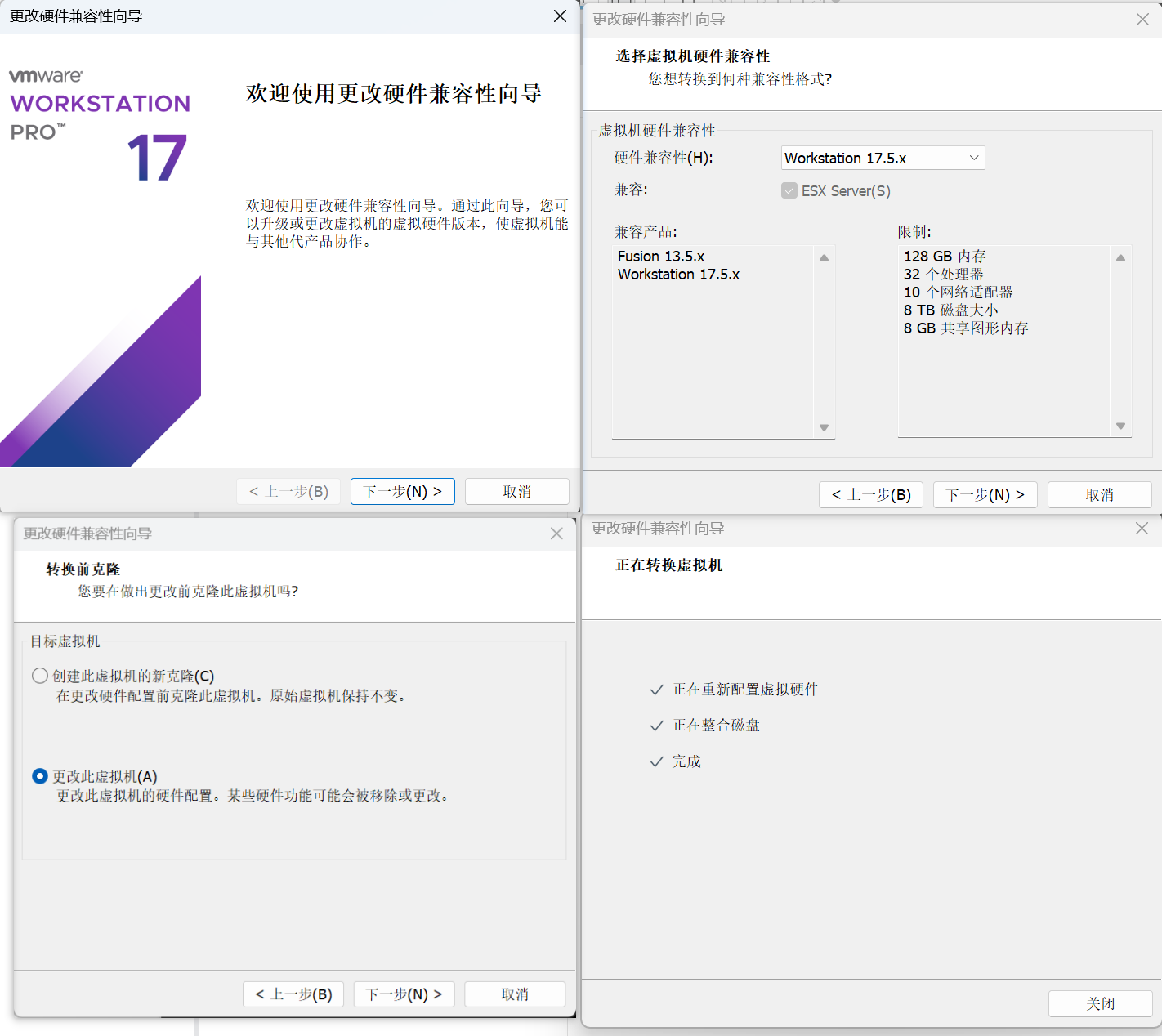

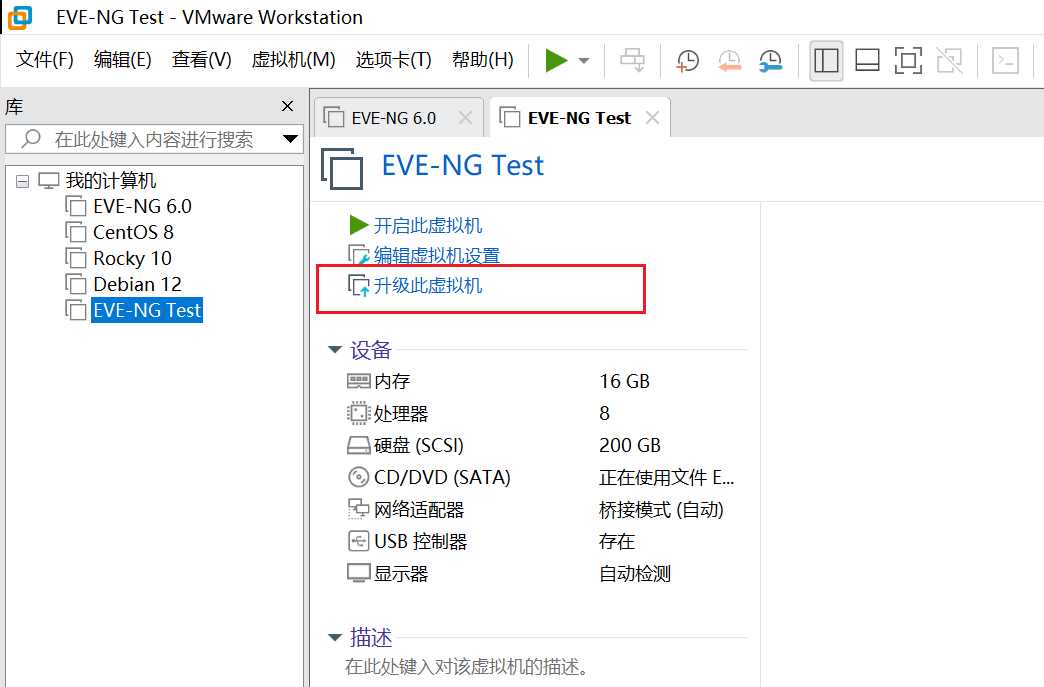

导入后，升级一下虚拟机适配VMware的版本
在这里插入图片描述

升级到17.5
在这里插入图片描述

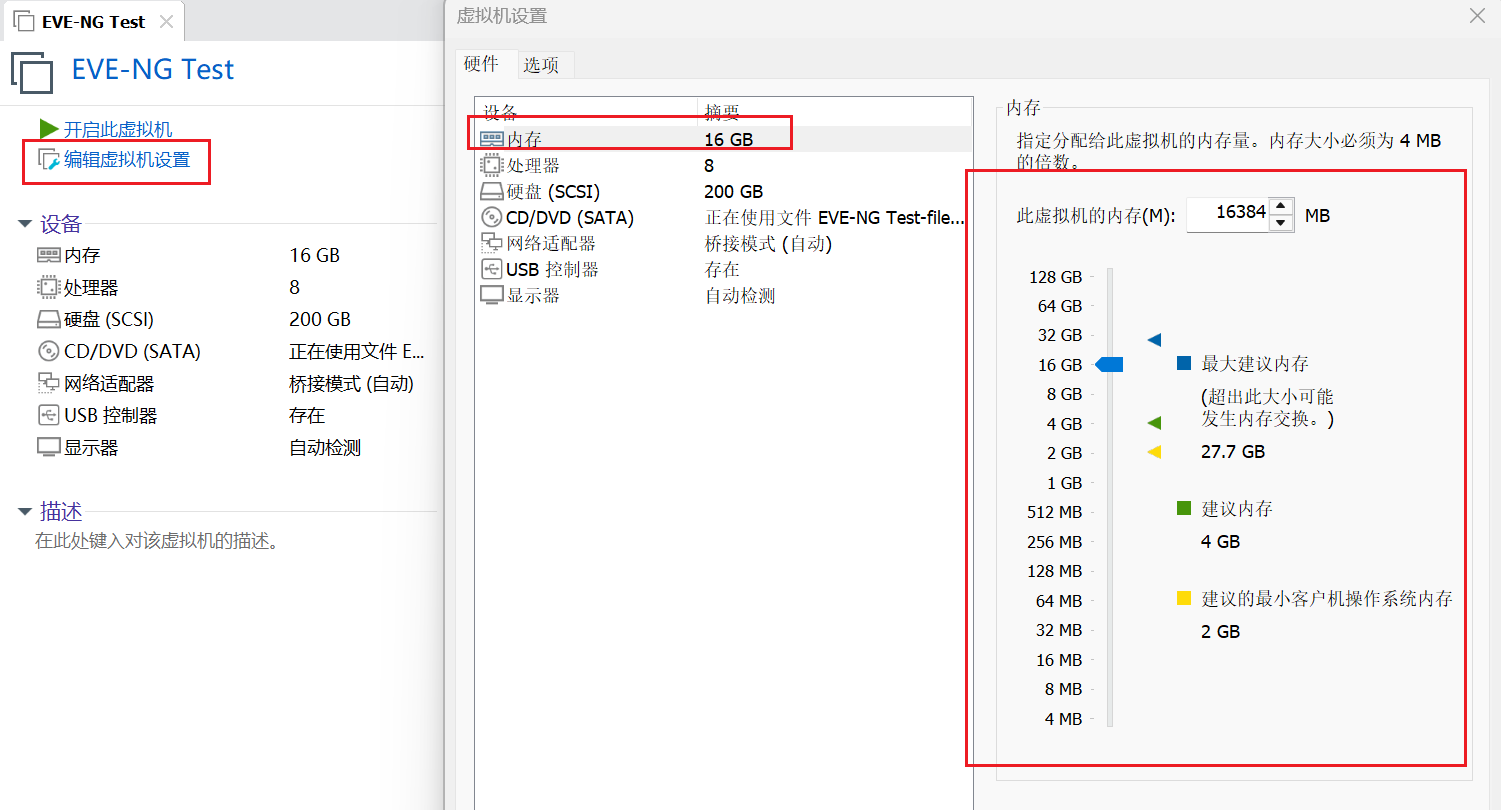

内存看设备条件，给一半差不多，16G给6 ~ 10G，32G给12 ~ 24G
如果你给的比较多，先把后台清掉一些，避免卡顿
在这里插入图片描述

分一半的CPU线程就差不多了
在这里插入图片描述

硬盘200G没事的，是动态分配，并非直接占用200G

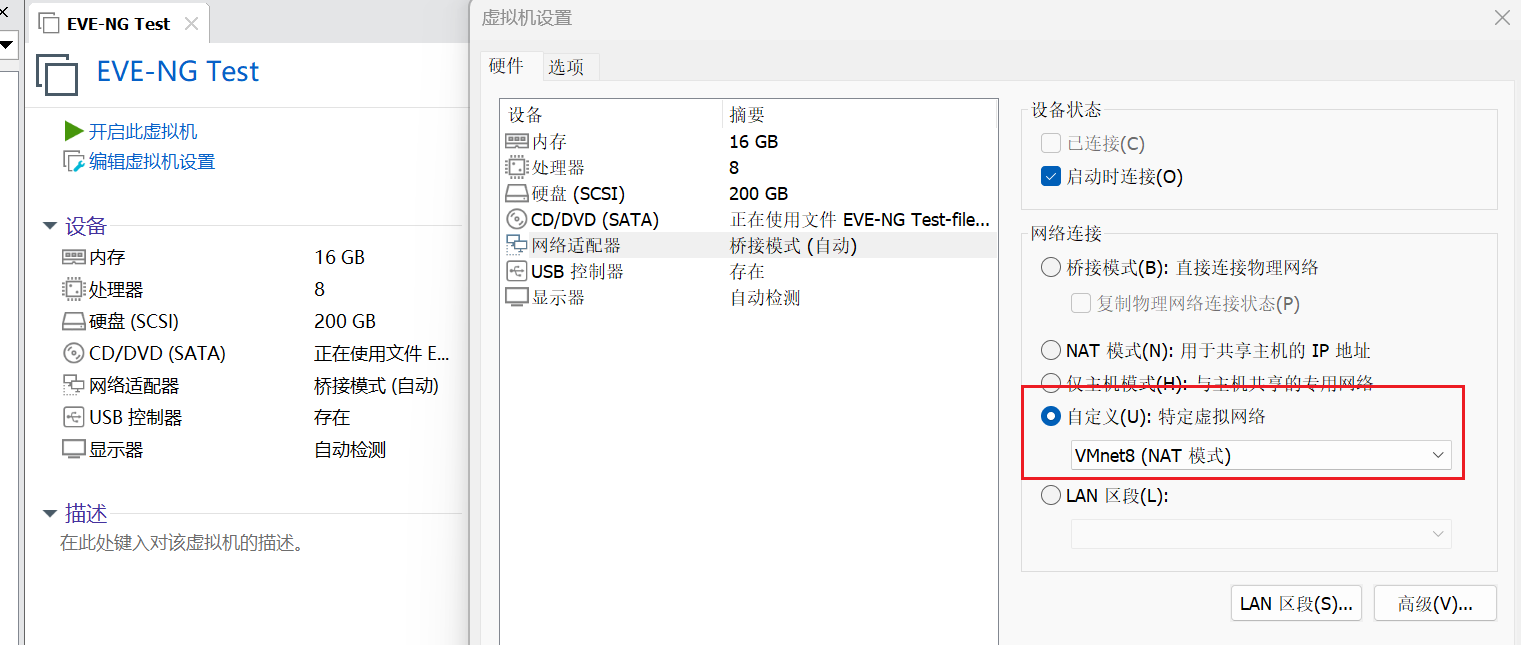

网络适配器中的网络连接模式，我使用的是VMnet8，不懂得自己搜学一下
在这里插入图片描述

启动

每次启动 EVE-NG 会提示 web网页的IP地址
用户为 root，默认密码 eve
在这里插入图片描述

配置SSH（可选）

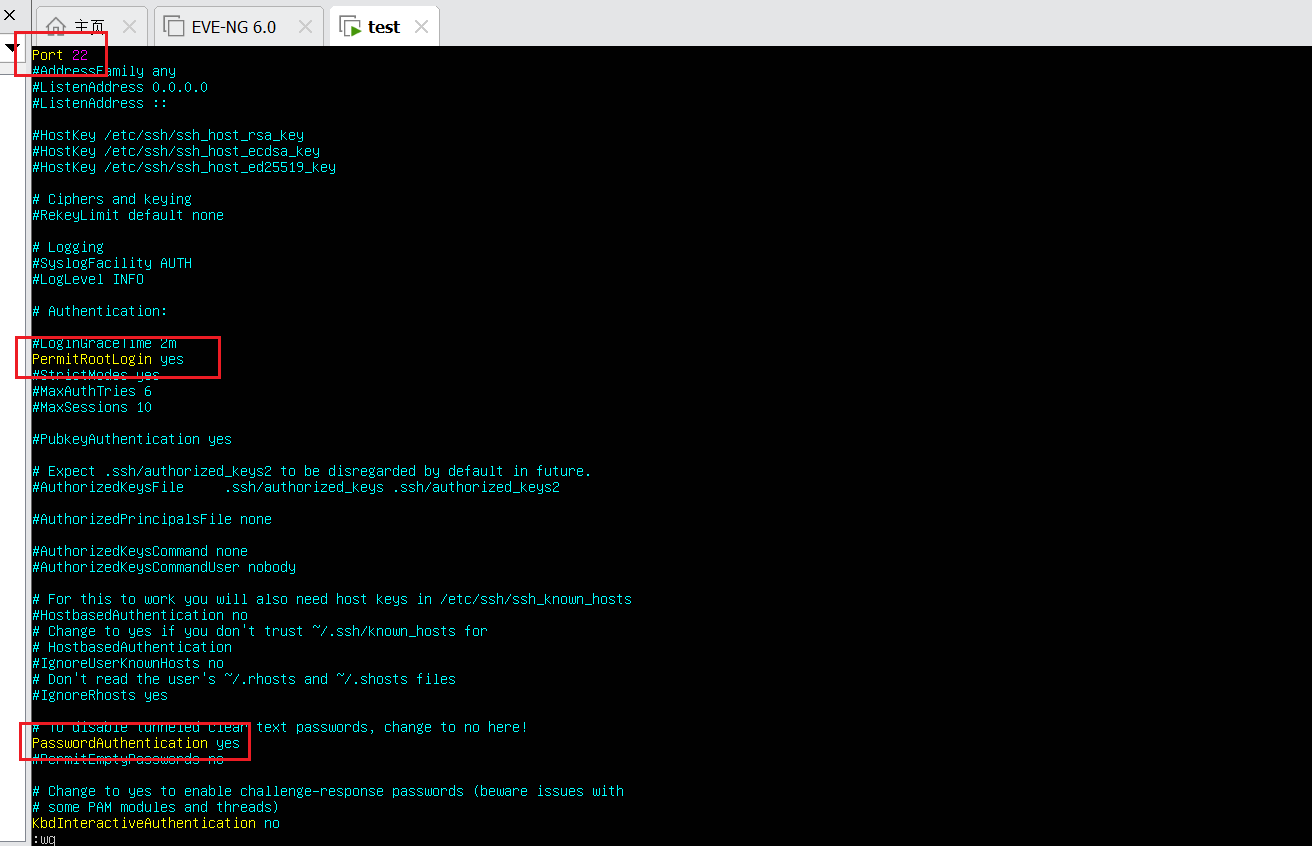

修改SSH配置文件
vim /etc/ssh/sshd_config
按下 i 进入编辑模式，不会操作请学习 Linux vi/vim 编辑器
在这里插入图片描述

修改以下三项为

Port 22
PermitRootLogin yes
PasswordAuthentication yes

然后 :wq 退出并保存

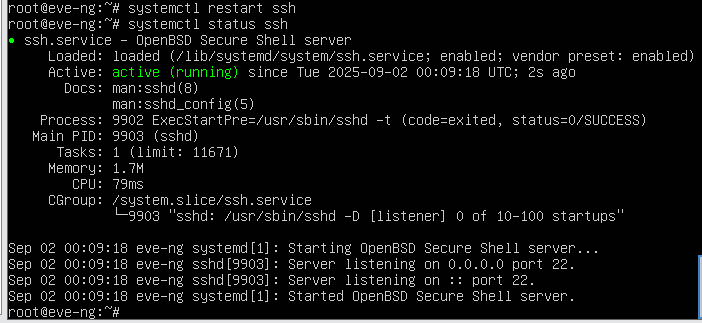

重启SSH服务并查看服务状态

systemctl restart ssh
systemctl status ssh

在这里插入图片描述

然后就可以在 SSH 客户端进行操作了
我用的是Termius，要付费但是可以云端同步
免费的可以用Xshell、Xterminal、iShellPro等
或者学习版本的FinalShell、SecureCRT、MobaXterm等
甚至是Windows CMD中的SSH都行

不管用什么客户端，SSH连接套路都一样

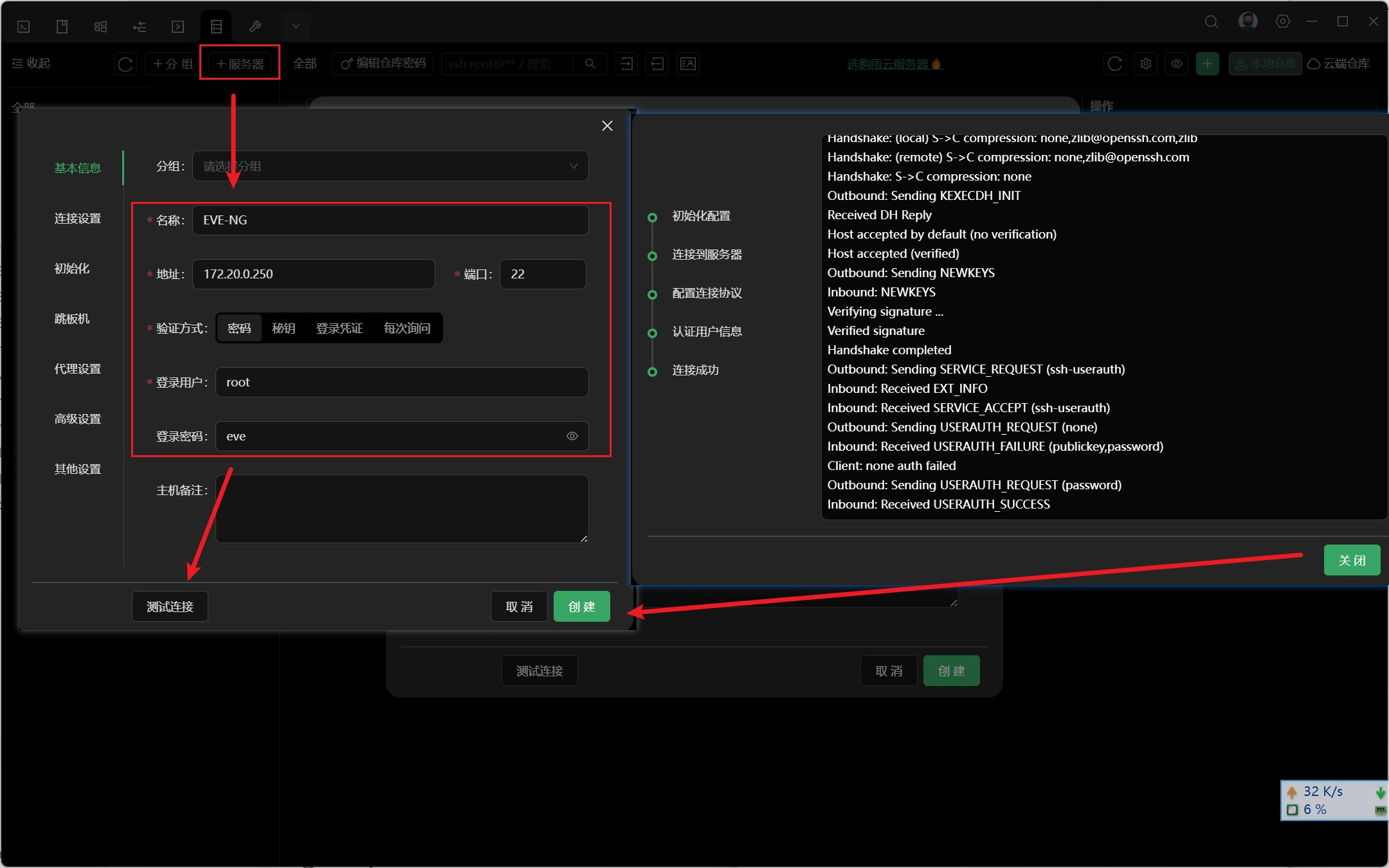

添加连接，输入名称、IP、端口、账户/密码，Xterminal可以在连接前测试一下
在这里插入图片描述

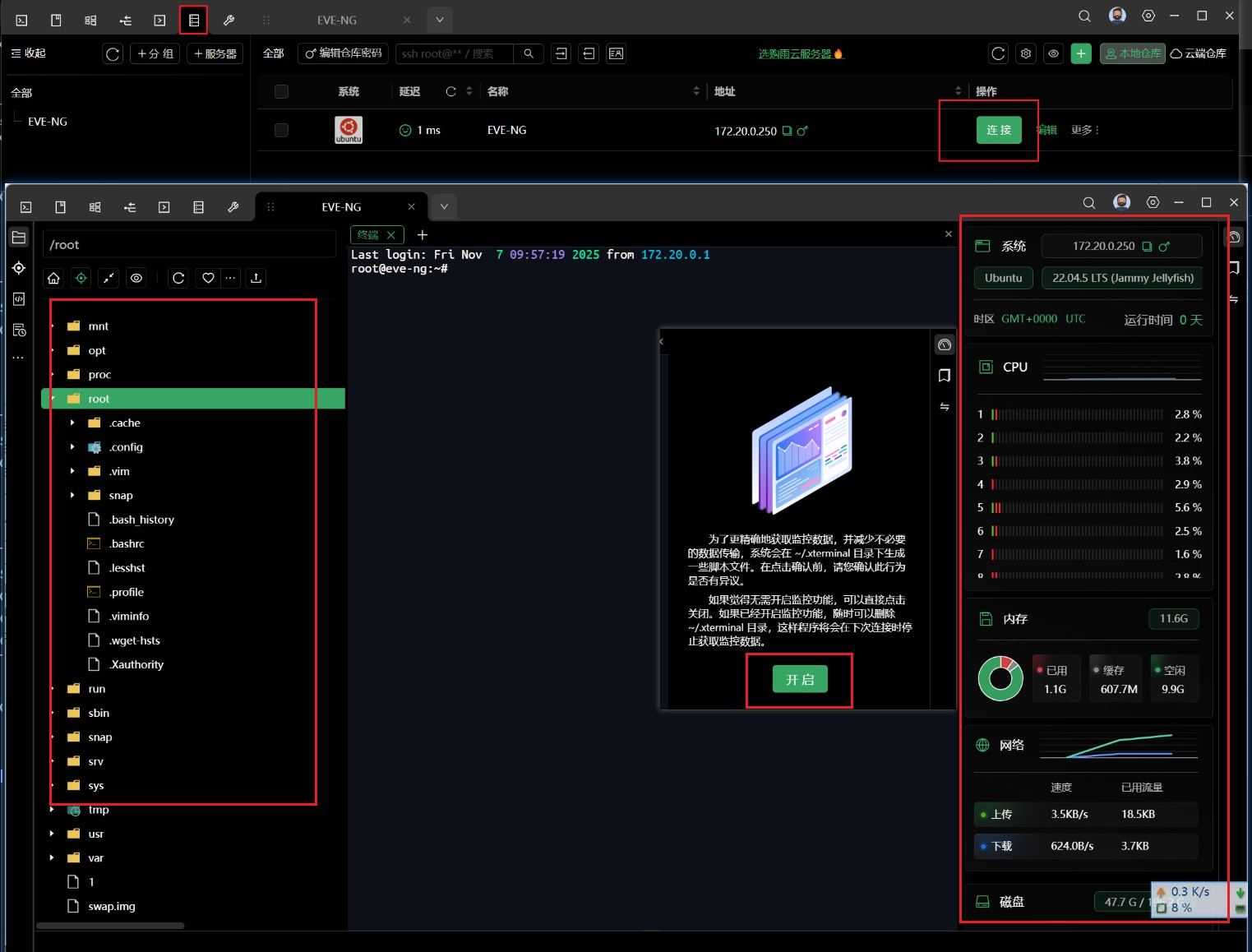

Xterminal可以在服务器界面看到延迟，点击连接进入SSH连接界面
左侧是文具目录，中间是命令行，右侧可以开启性能监控，开启后很直观监测使用情况
如果是生产环境，切勿开启，此功能一般用于有授权或者学习测试的情况下
在这里插入图片描述

访问 EVE-NG

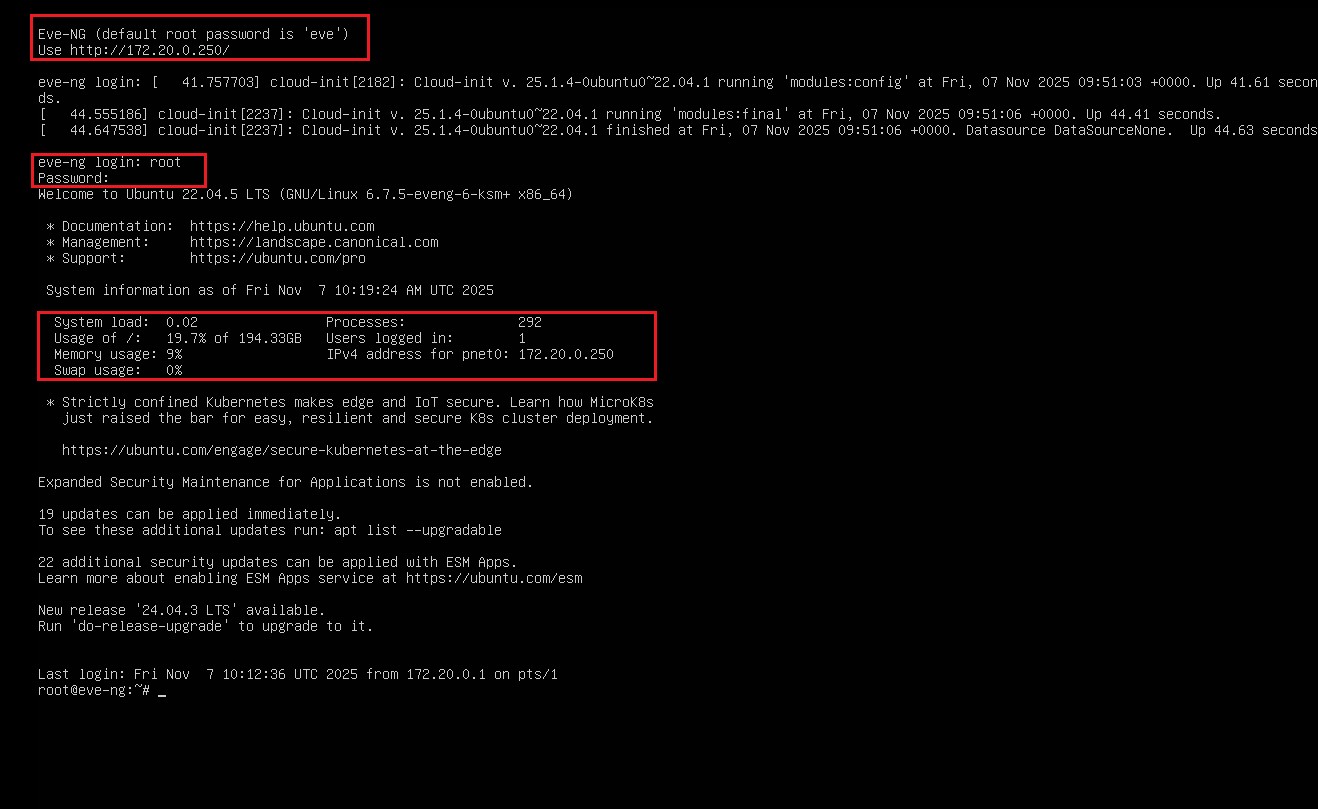

每次启动都会有信息提示，第二行的就是web界面的地址
系统密码是 root/eve
登陆后还会提示系统版本与状态状态等
在这里插入图片描述

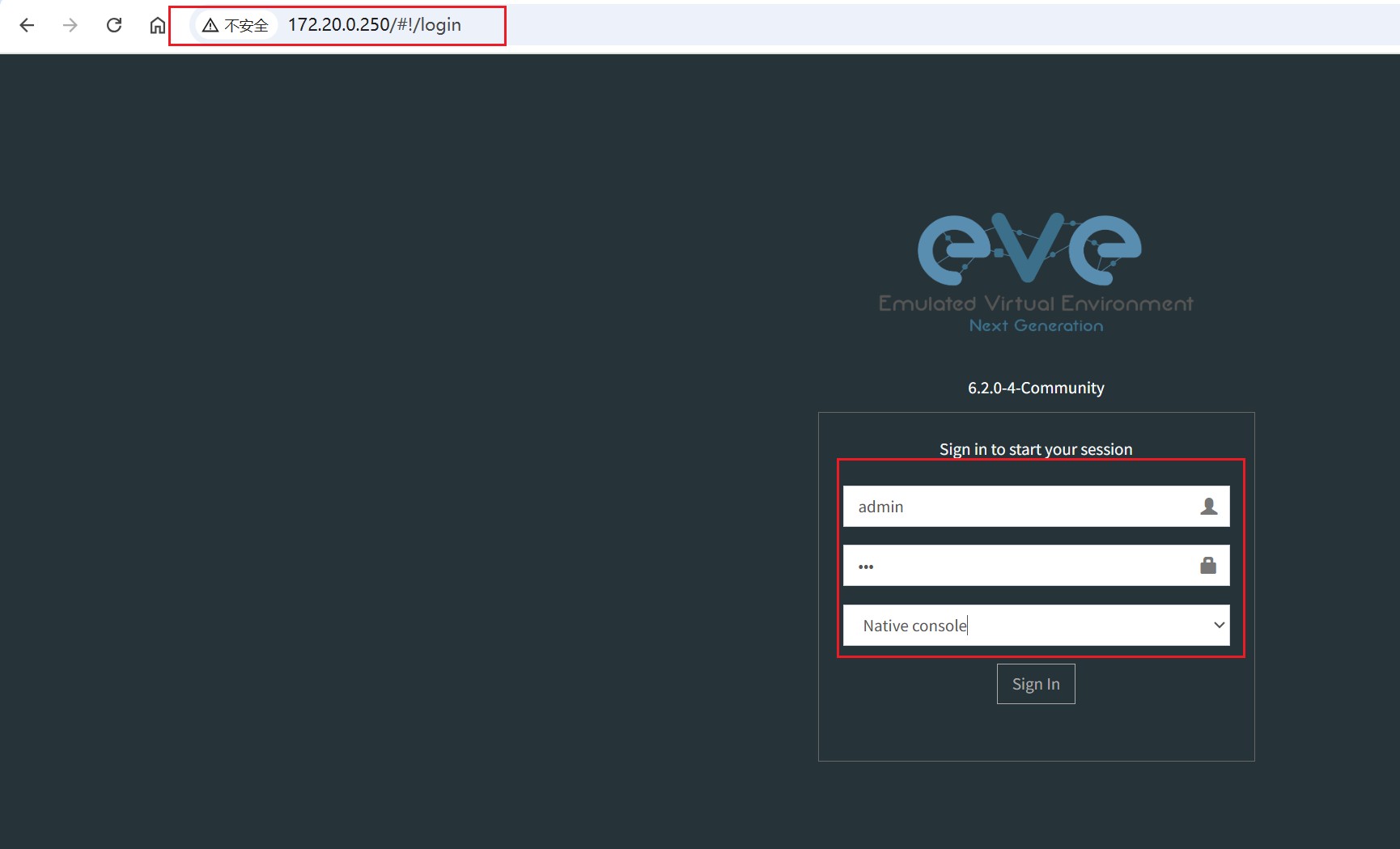

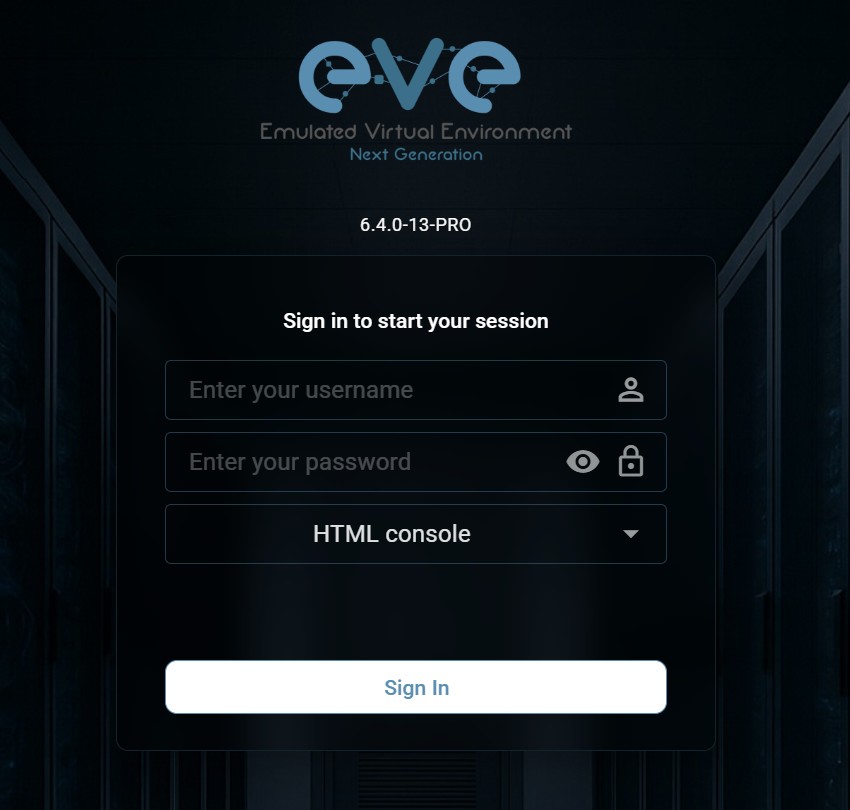

根据提示的IP，在浏览器中访问即可
admin/eve，这是web页面的密码
Native console表示用其他方式，比如默认的putty，SecureCRT（需要额外设置）等
如果是html表示用网页
在这里插入图片描述

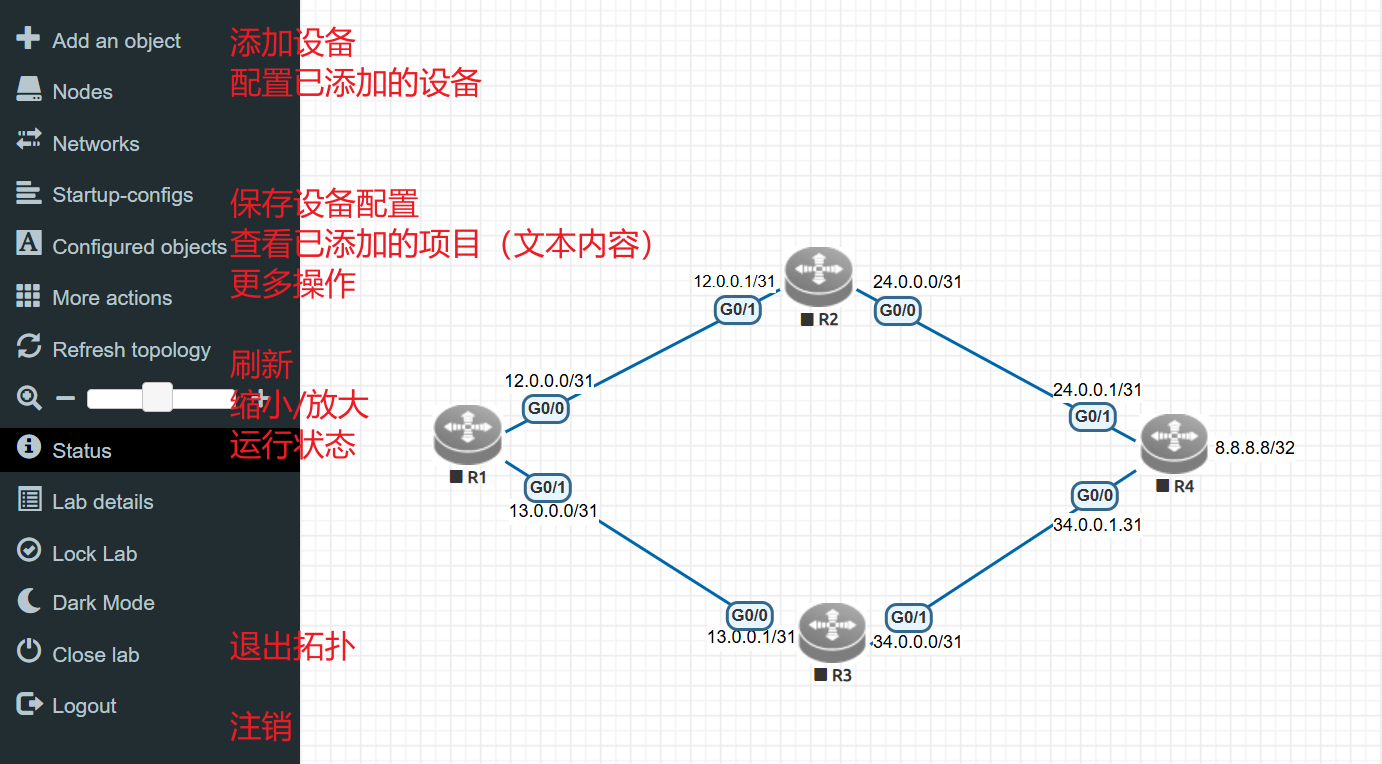

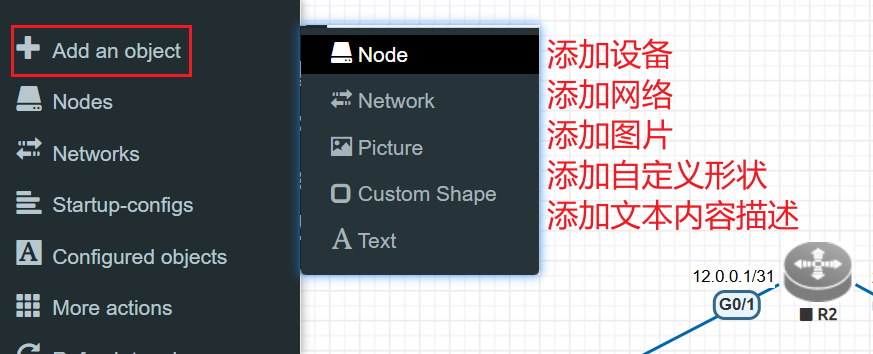

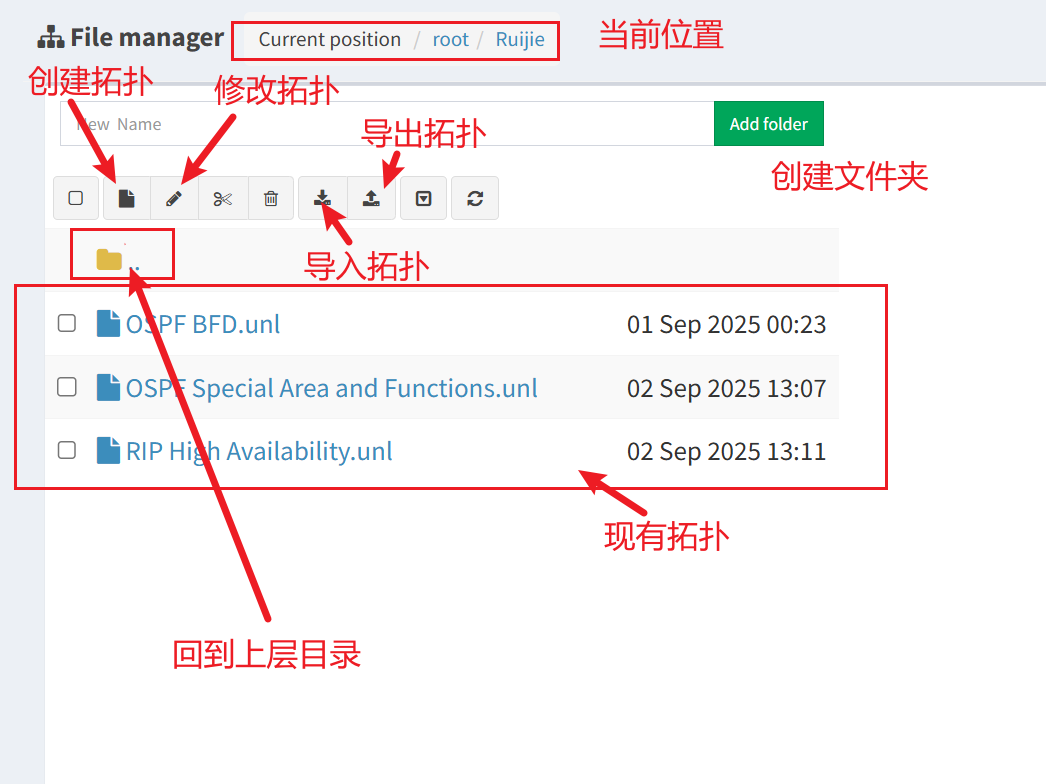

基本操作1
在这里插入图片描述

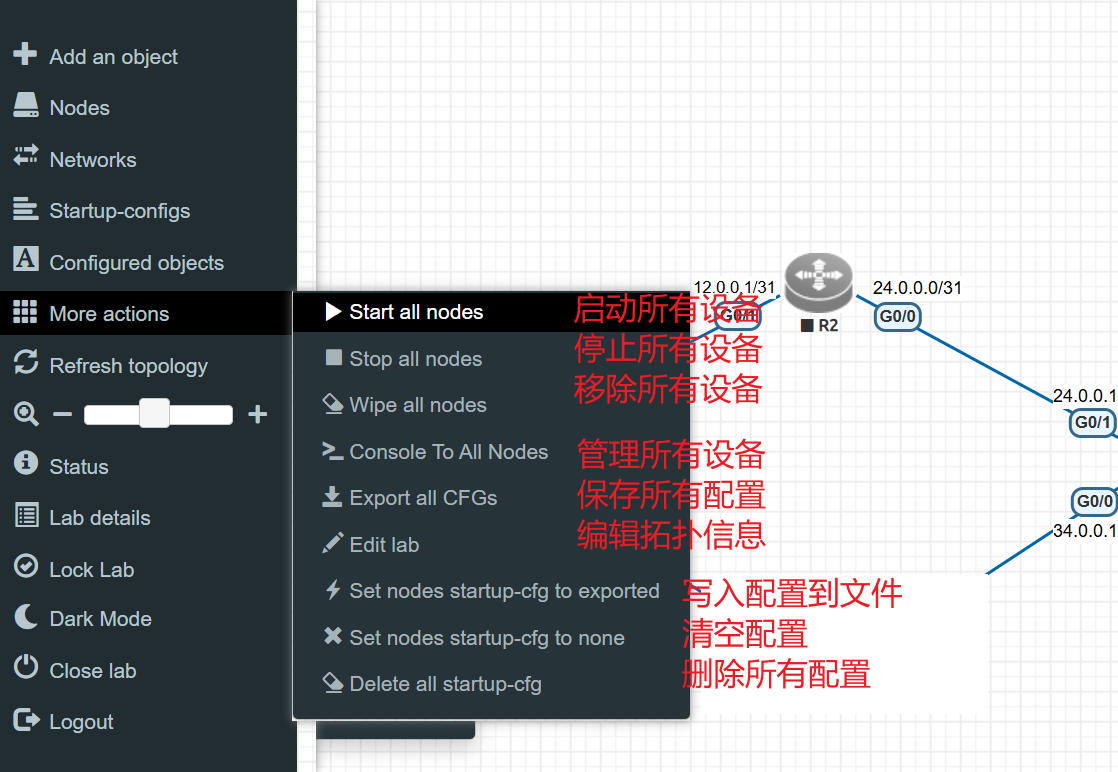

基本操作2
在这里插入图片描述

基本操作3
在这里插入图片描述

基本操作4
在这里插入图片描述

保存拓扑与配置

修改设备在拓扑中的名称需要此设备处于停止状态
配置设备需要先开启设备
退出拓扑需要先停止所有设备

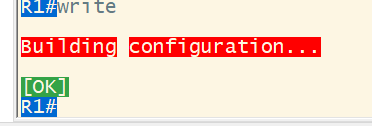

在设备特权模式#下，运行 write 进行保存，仅保存在设备中（锐捷设备是write，华为save）
如果你导出拓扑，导出拓扑中的设备不含配置
在这里插入图片描述

但可以保存成功，你下次打开配置还在

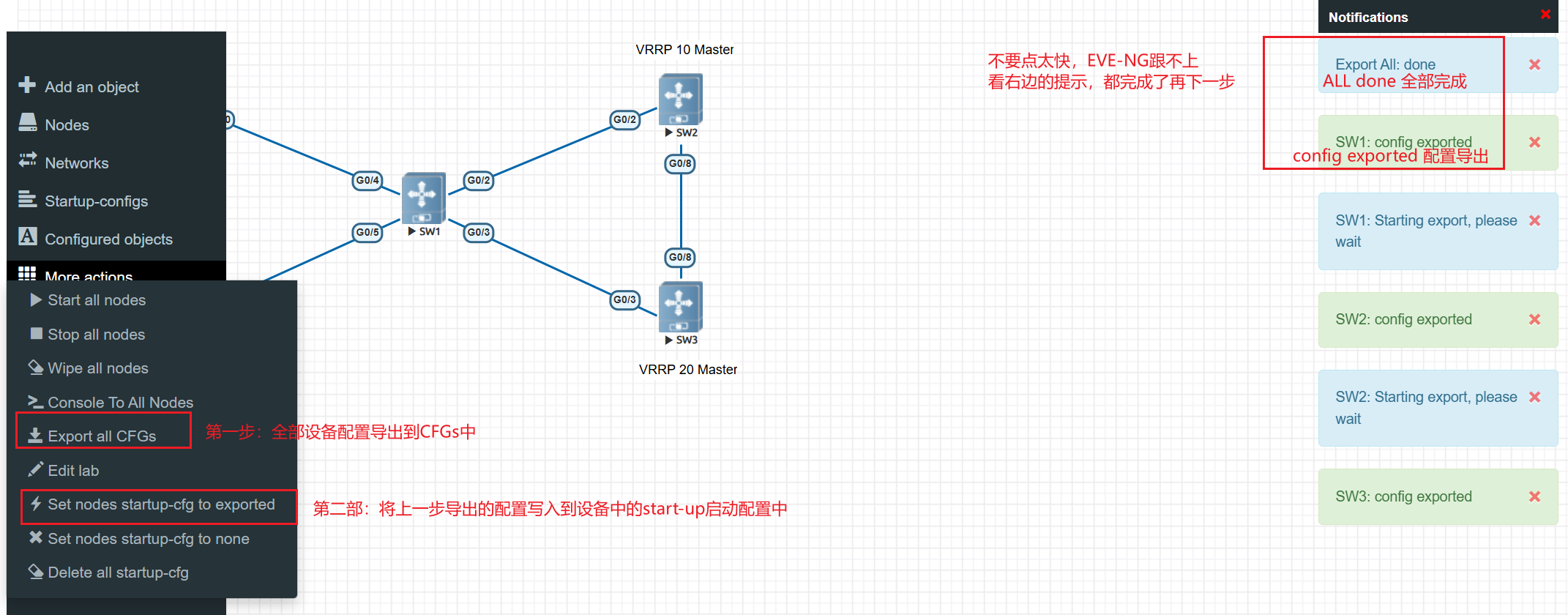

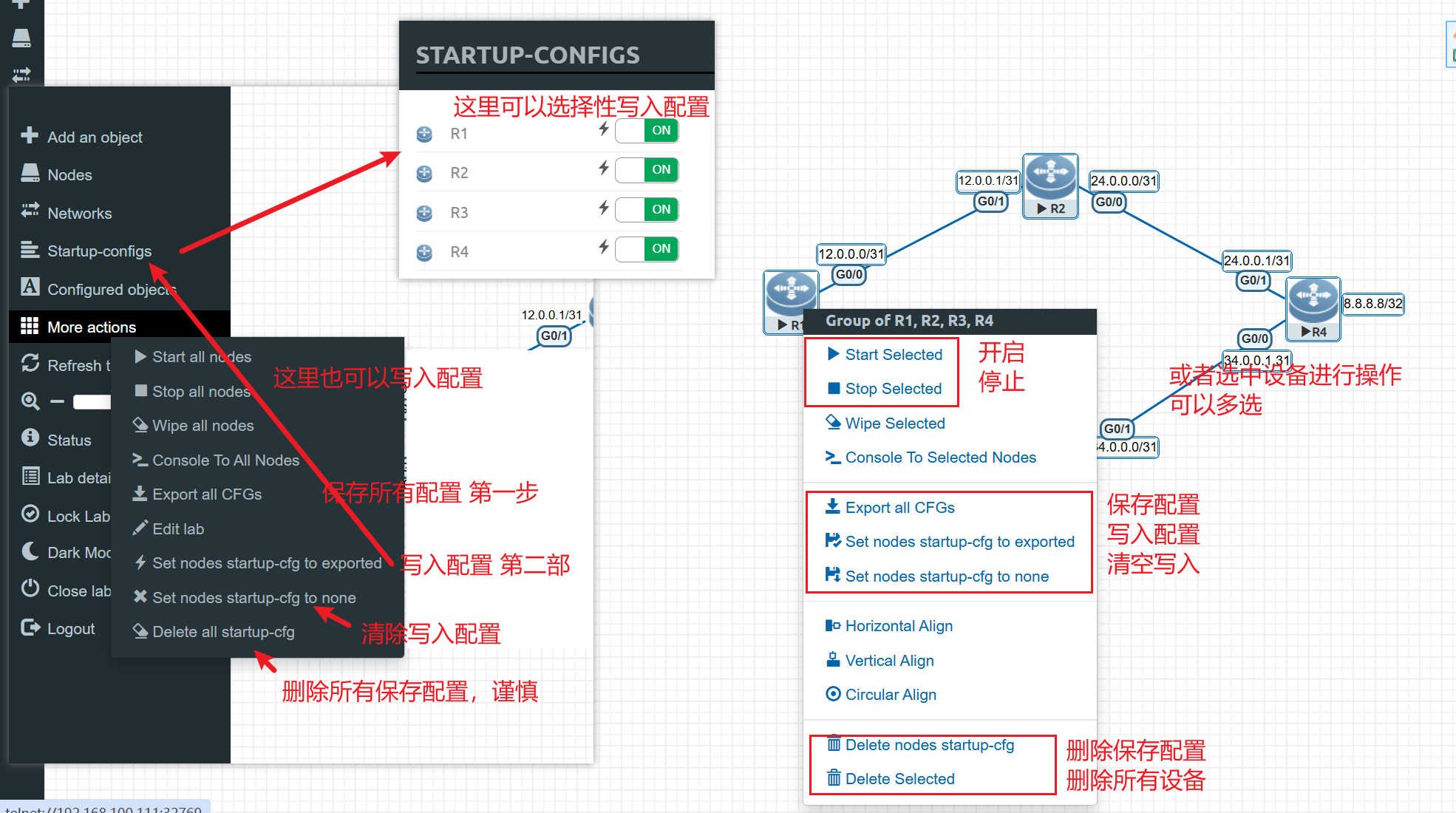

如果希望配置真正写入，需如下操作
在这里插入图片描述

如果你不想看那么多，只想知道如何保存，看这个图
在这里插入图片描述

修改IP（可选）

注意这里的IP要跟最开始的VMware虚拟网络适配器中的匹配
网段和掩码要一直，网关一致才行
IP写172.20.0.0~172.20.0.229之间，掩码24位，230-249用于DHCP分配
网关172.20.0.2，DNS写8.8.8.8、114.114.114.114、1.1.1.1

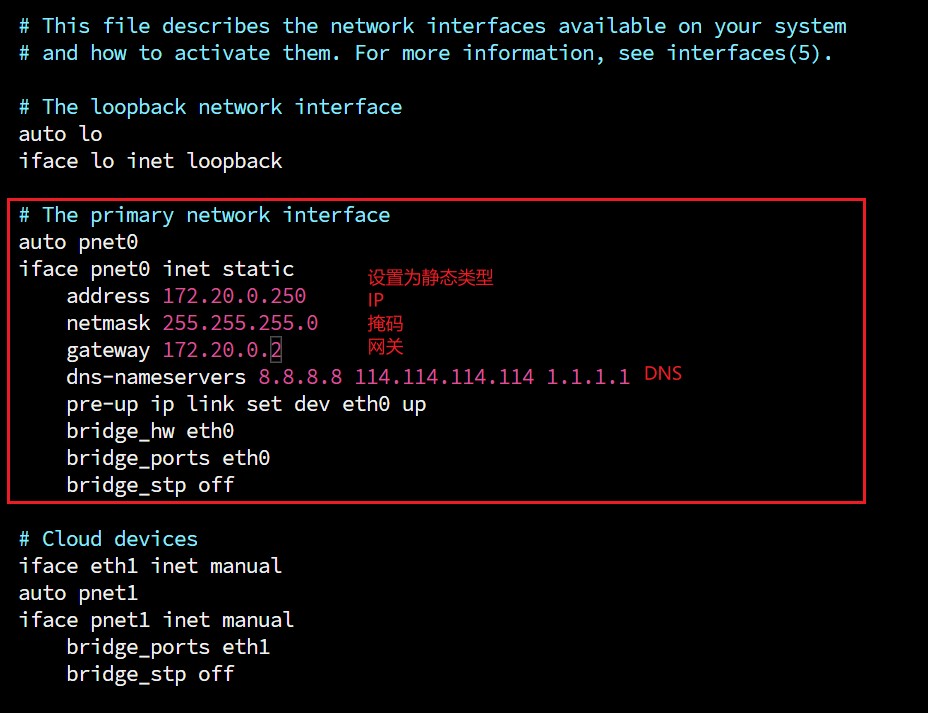

进入网卡配置目录

root@eve-ng:~# cd /etc/network/  # 进入该目录
root@eve-ng:/etc/network# cp interfaces interfaces.bak  # 备份配置文件
root@eve-ng:/etc/network# vim interfaces  # 编辑interfaces

在这里插入图片描述

重启网络服务

root@eve-ng:/etc/network# systemctl restart networking  # 重启
root@eve-ng:/etc/network# systemctl status  networking  # 查看状态
root@eve-ng:/etc/network# /etc/init.d/networking  restart  # 另一种重启命令

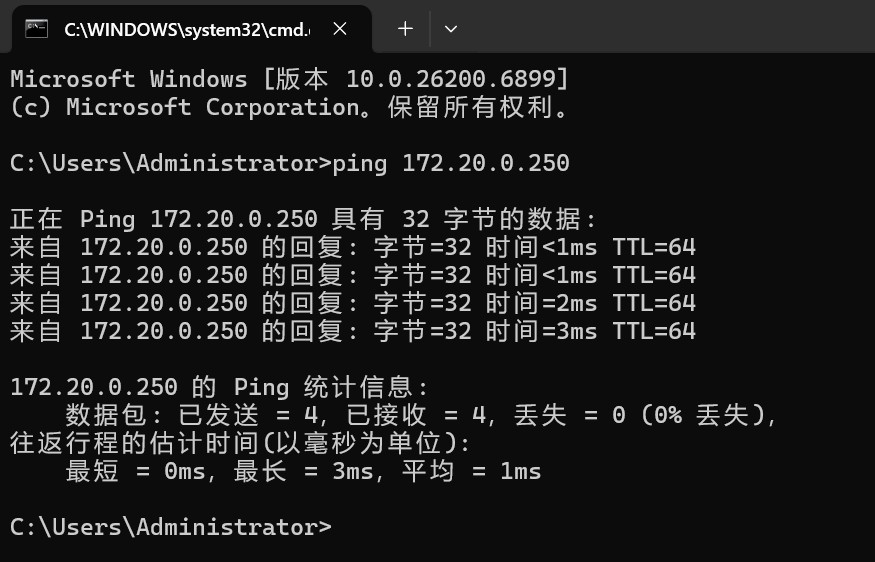

主机能ping通虚拟机，没问题
在这里插入图片描述

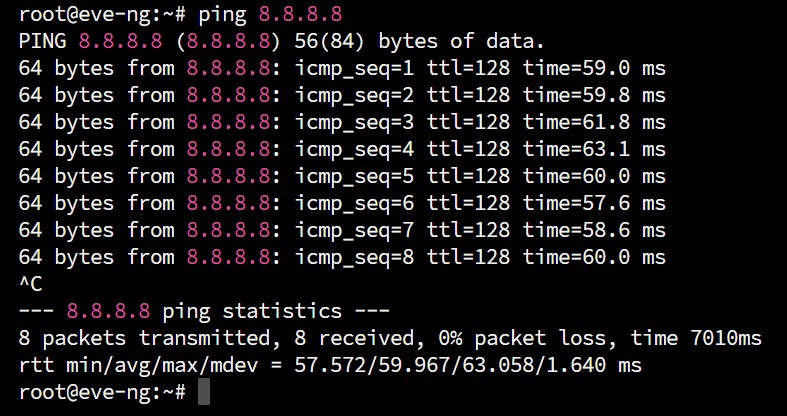

虚拟机也能通外网
在这里插入图片描述

快照保存

配置好了可以关机拍摄VM快照备份保存，以备恢复

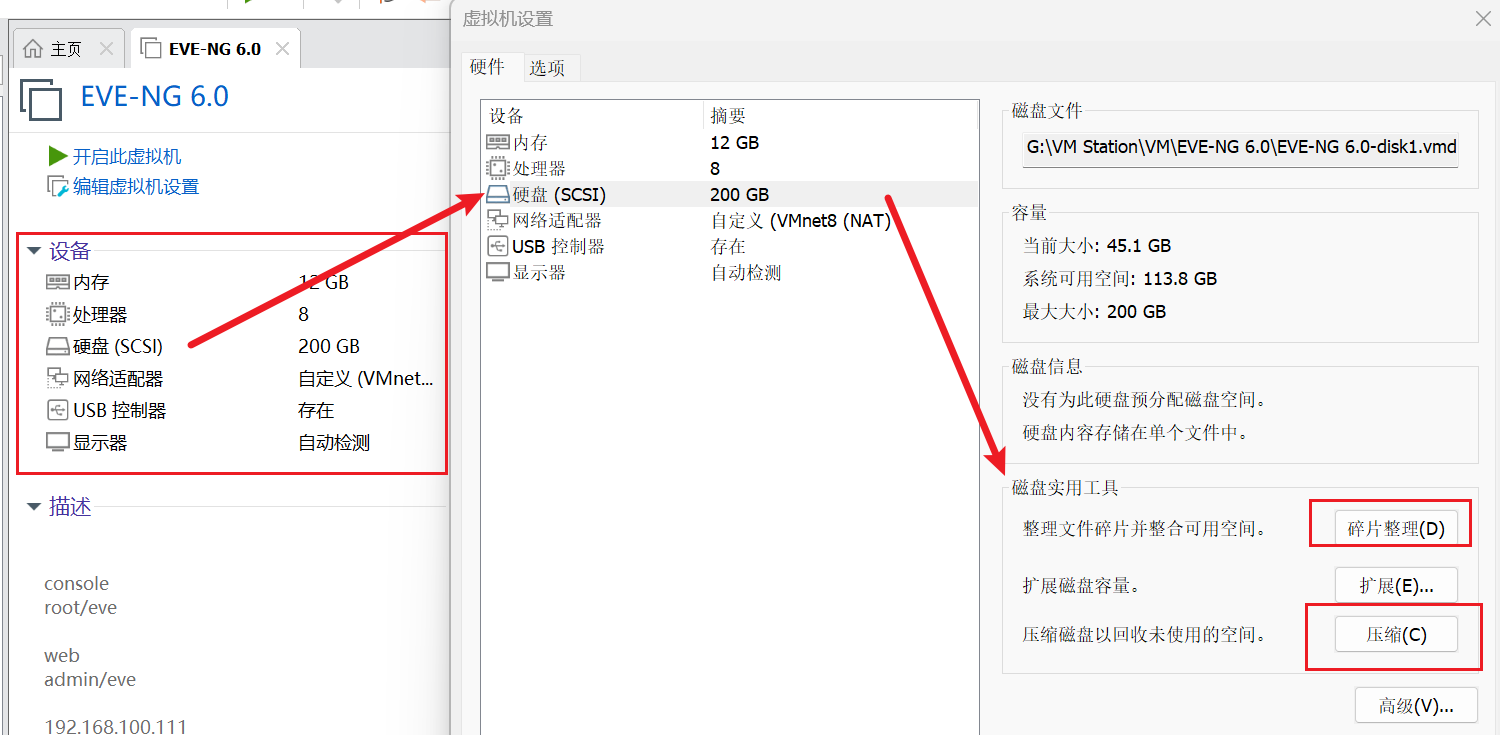

快照之前先对虚拟机磁盘进行碎片整理
在这里插入图片描述

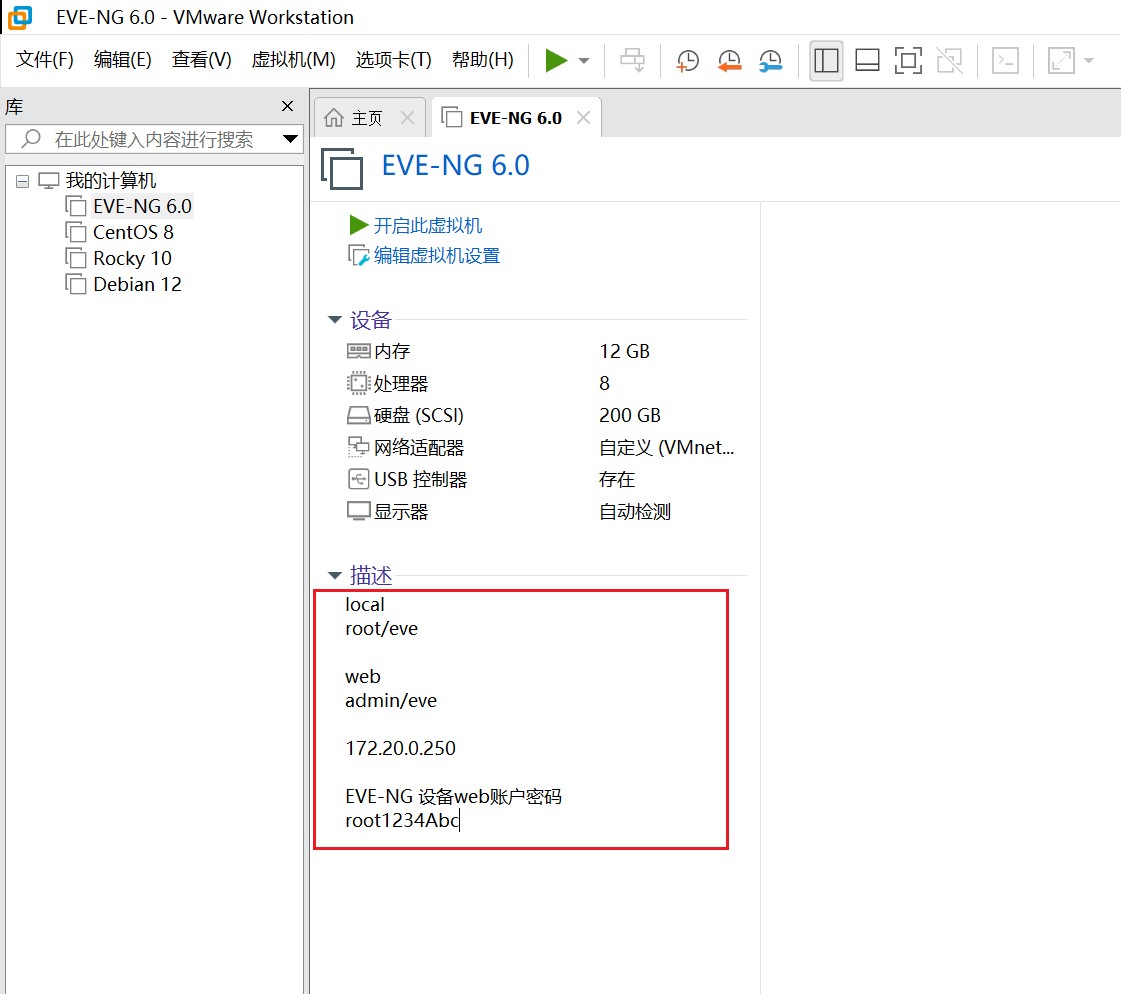

可以在这里备注一下，快照不会影响这里的描述与设备配置的
在这里插入图片描述

快照管理，快照最好写上描述，不然时间久了就忘了
在这里插入图片描述

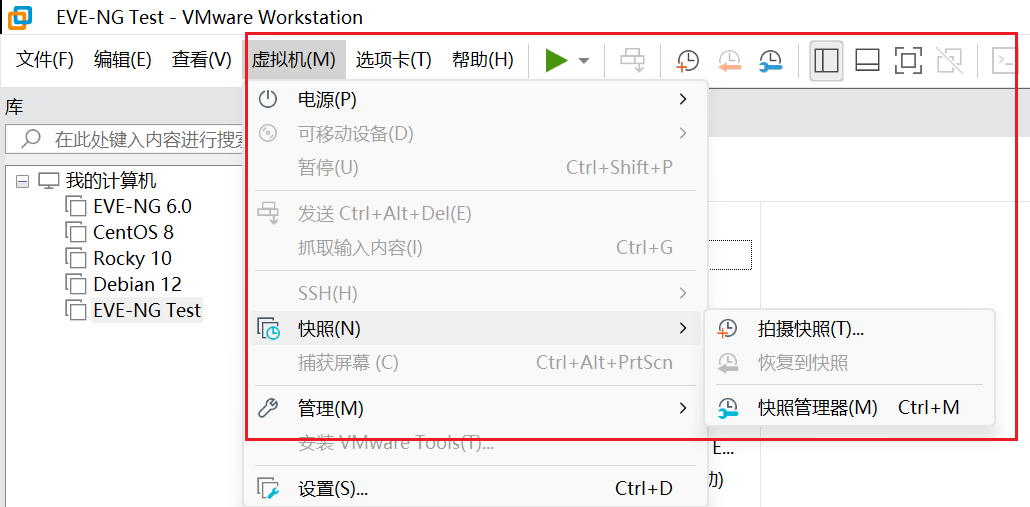

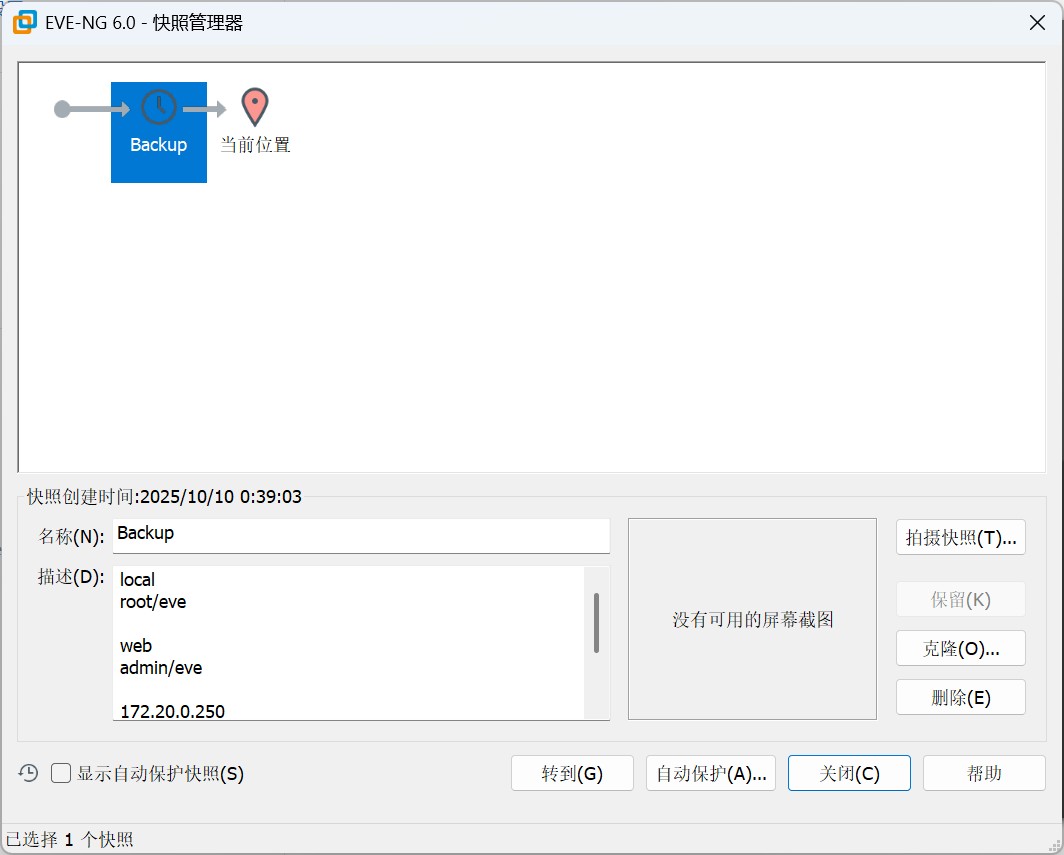

选择快照管理器
拍摄快照，就是以当前状态创建一个备份，最好关机创建
创建的时候会提示你写一些信息，可以写一下
选中一个快照，点击转到，就是恢复到这个地方的快照的状态
在这里插入图片描述

VMware虚拟化问题

适用于提示各种VMware虚拟化Bug的问题，一些简单问题提供本文内容都能解决
如果问题比较复杂，可以参考引用的三篇外部文章解决
虚拟机打不开，提示“此主机不支持虚拟化实际模式”的详细解决方法
Windows 11 关闭 VBS（基于虚拟化的安全性）
Windows 11 VMware16 导入 EVE-NG 后出现虚拟化出问题，出现此平台不支持虚拟化的Intel VT-X/EPT 的解决方案

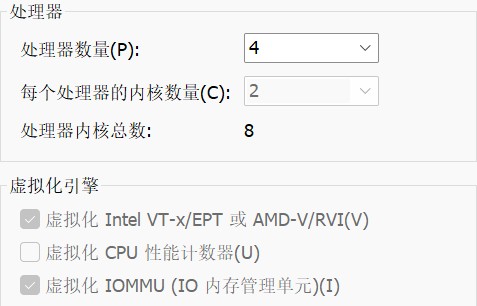

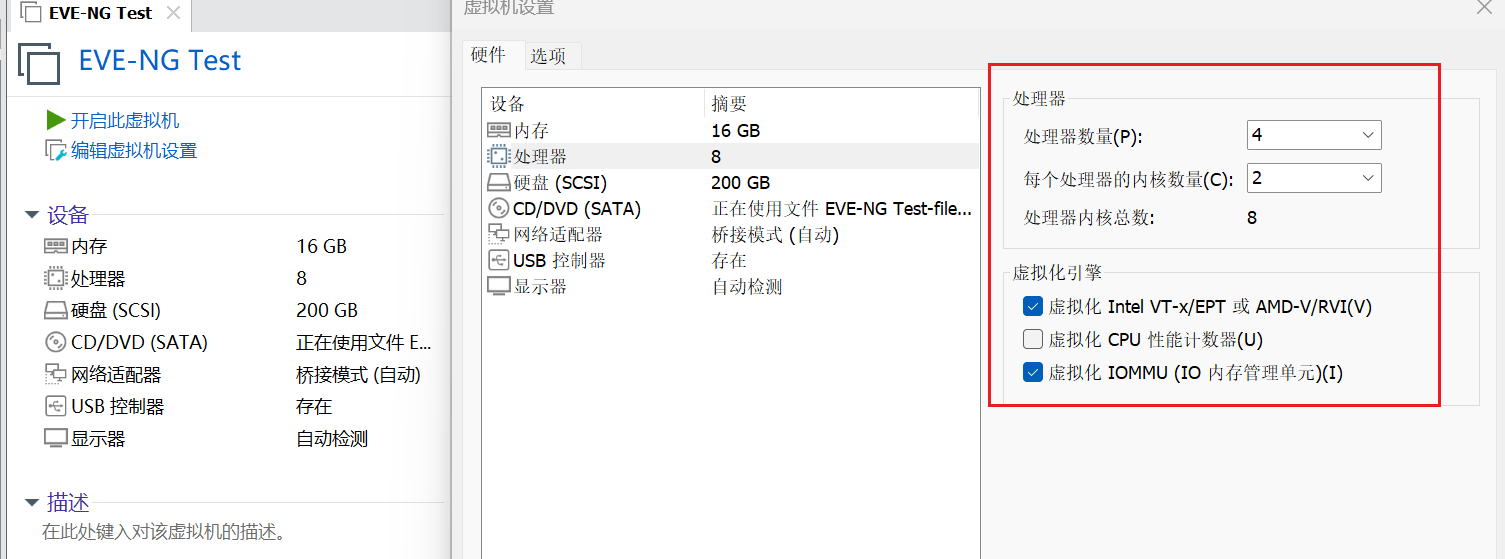

开启VMware，处理器虚拟化
在这里插入图片描述

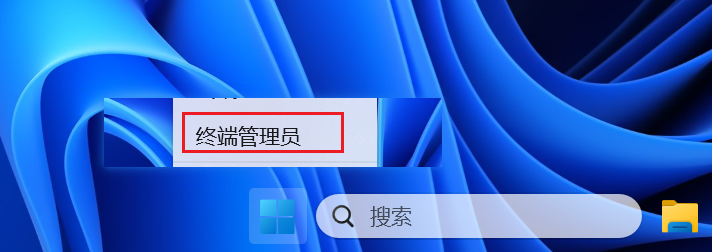

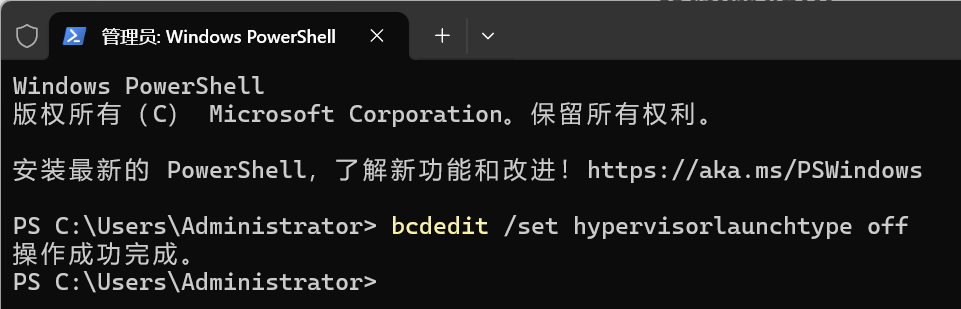

右键Windows图标，选择终端管理员
在这里插入图片描述

执行后，重启系统

bcdedit /set hypervisorlaunchtype off

在这里插入图片描述

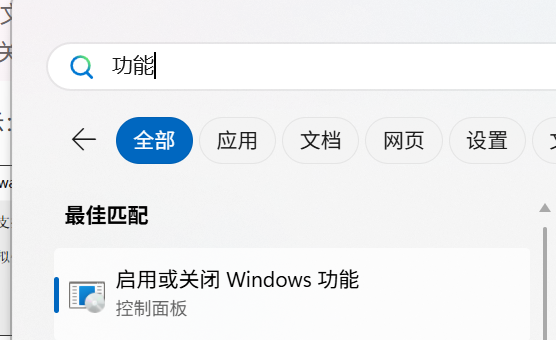

进入 Windwos功能
在这里插入图片描述

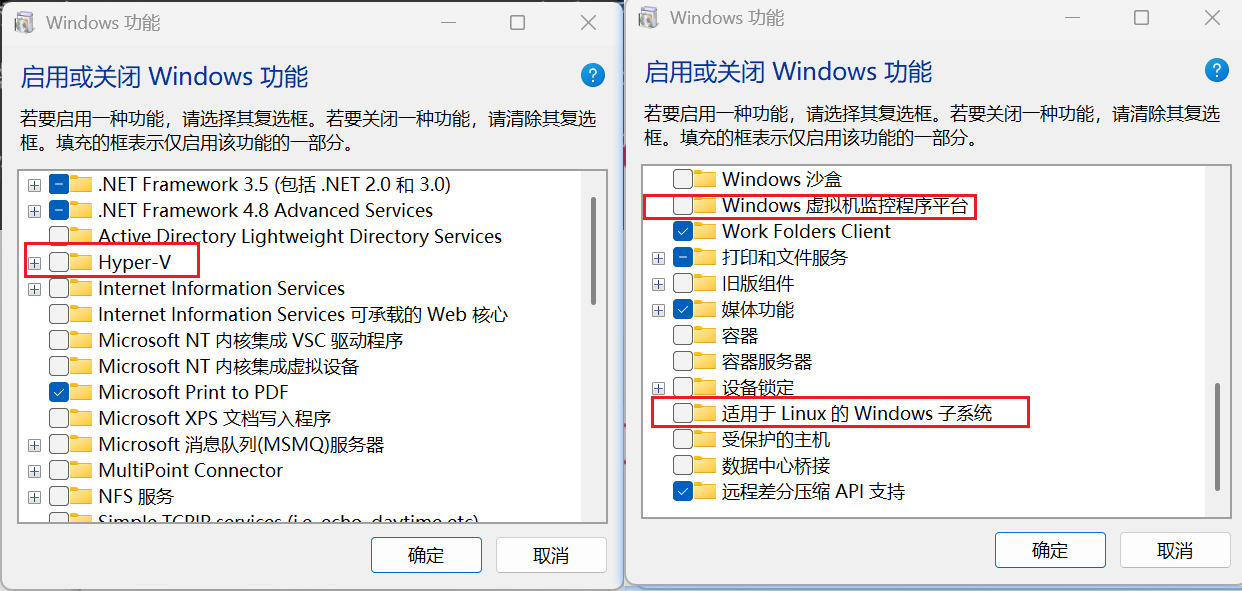

关闭以下三个功能
在这里插入图片描述

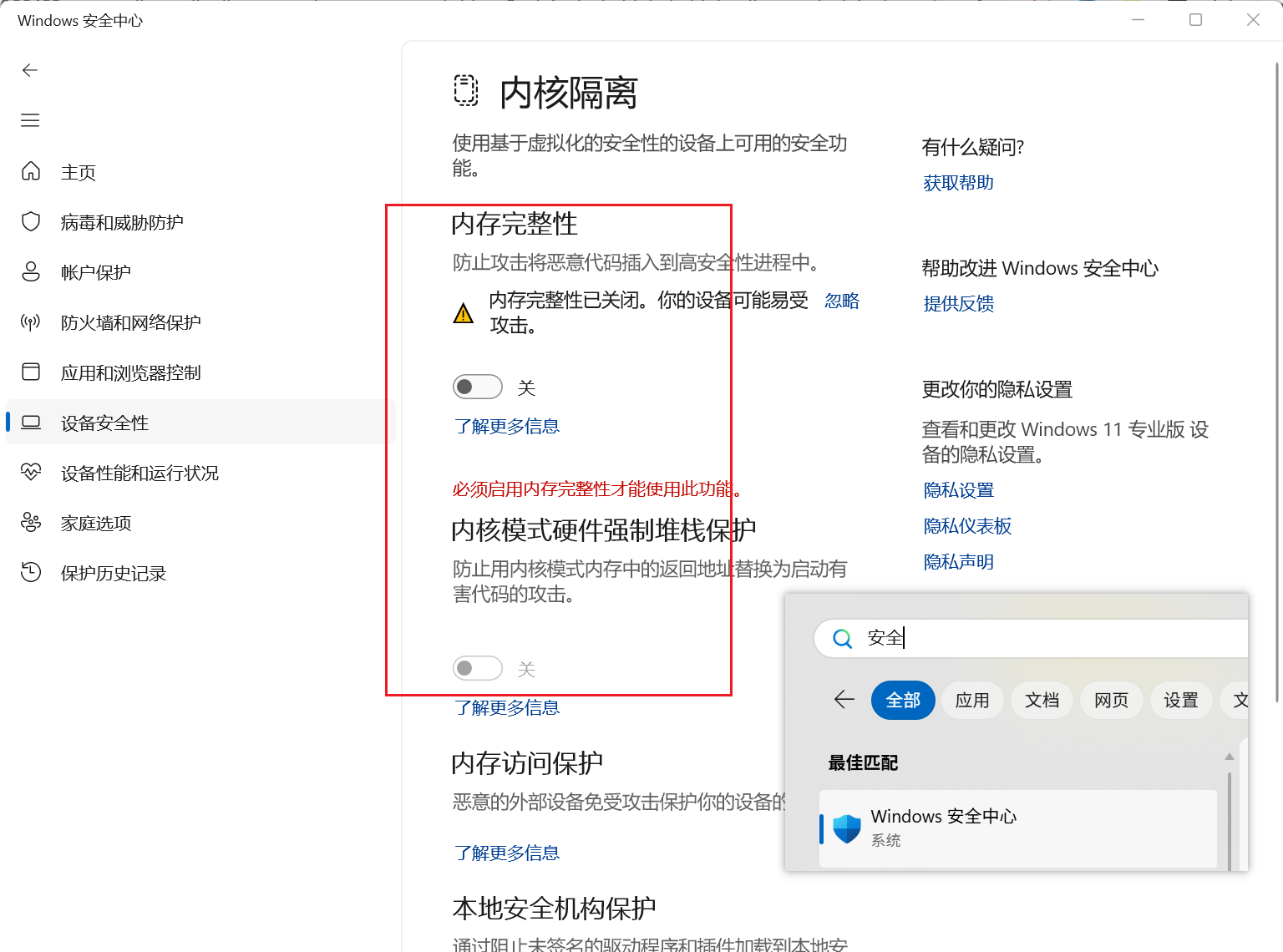

关闭内核保护
在这里插入图片描述

EVE-NG Pro Workbook 手册

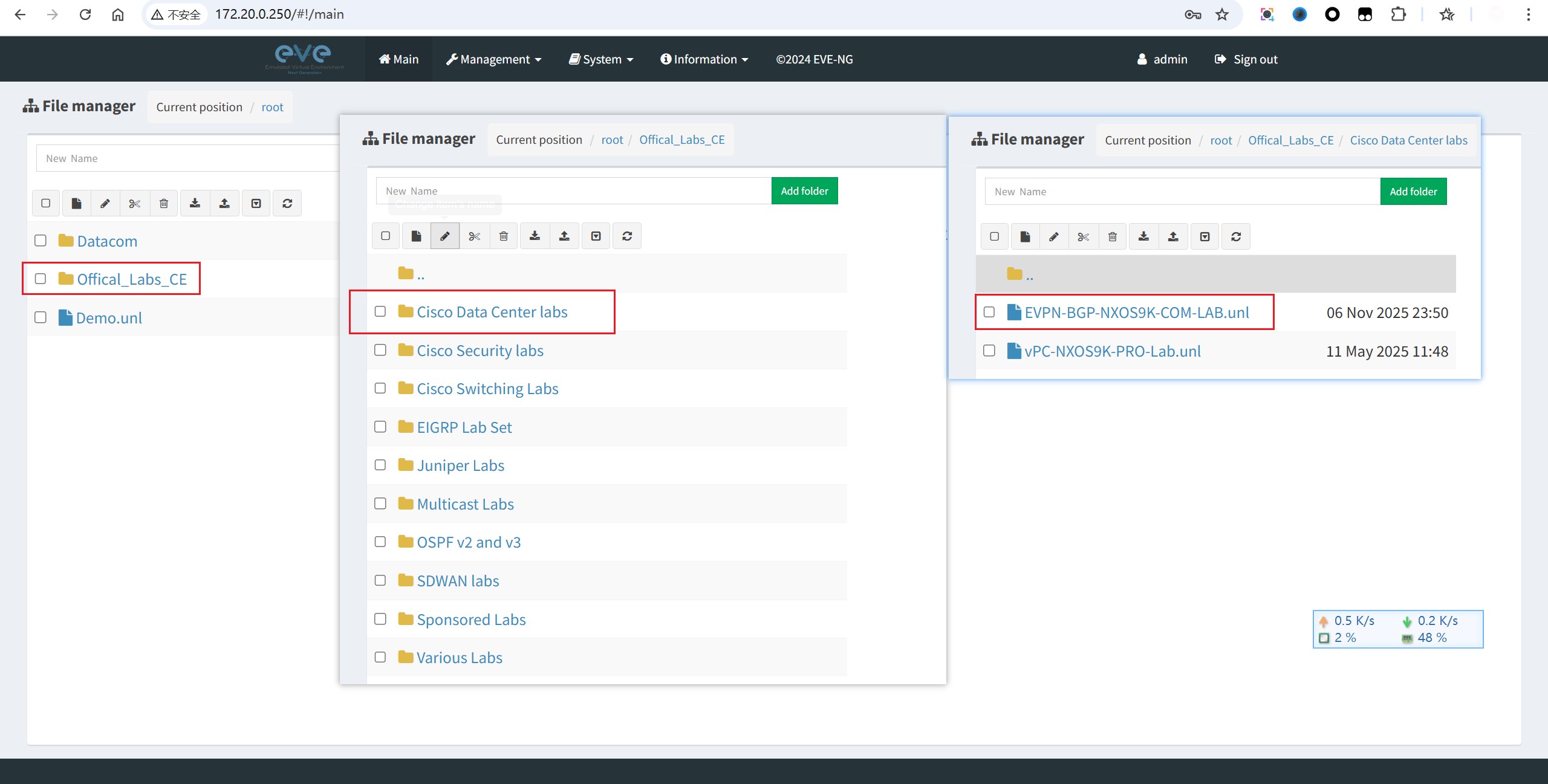

EVE-NG社区懒人版自带实验拓扑
在这里插入图片描述

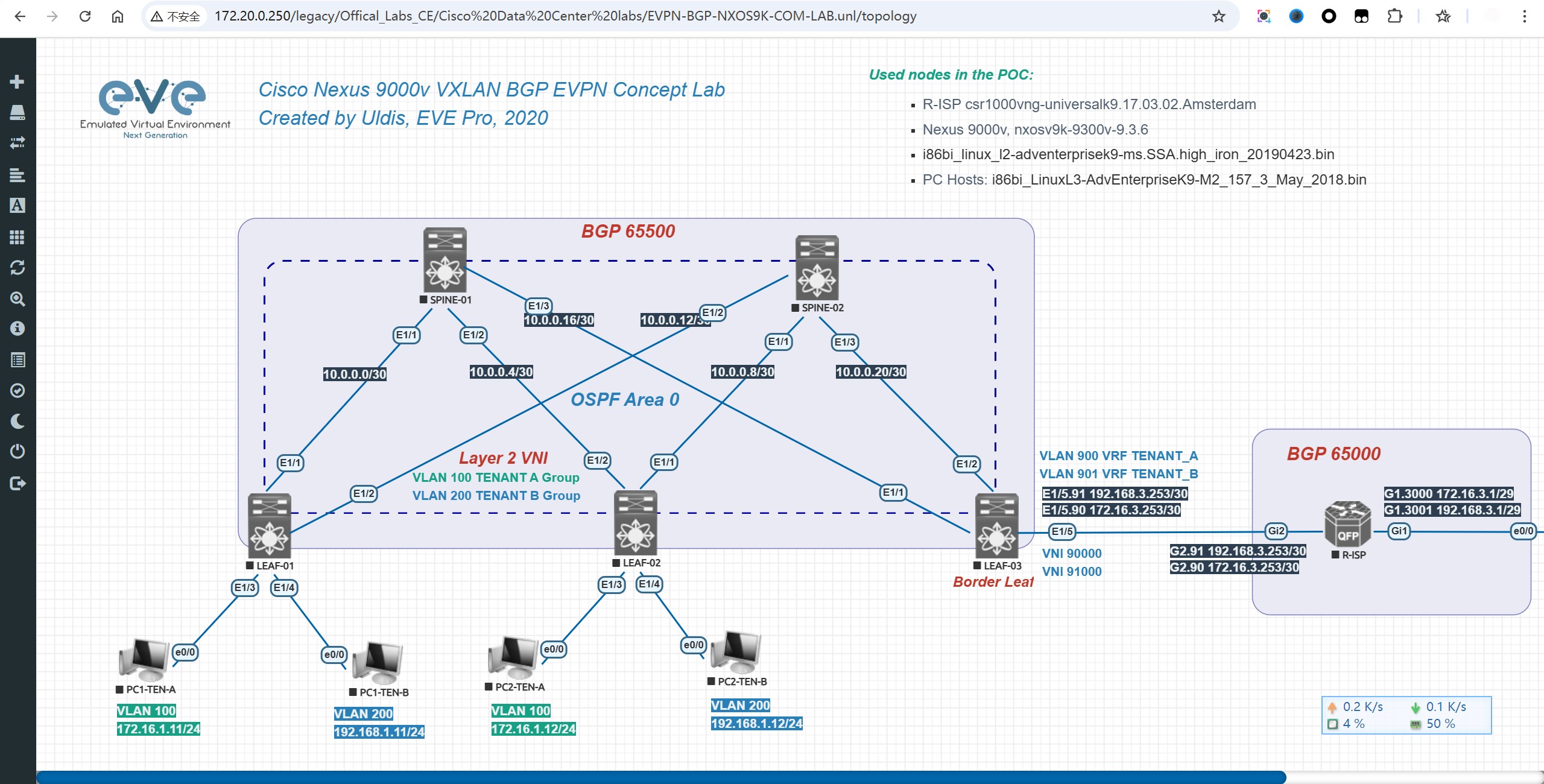

打开思科数据中心的EVPN-BGP拓扑
在这里插入图片描述

这些拓扑都在附带实验手册的，查看这里
EVE-NG亚太/中国官方代理论坛 - 最新EVE-NG PRO线上免费测试地址
根据文字内容，访问 EVE-NG PRO免费线上测试地址

EVE-NG亚太/中国官方代理提供以下免费共享测试账号

用于测试EVE-NG Pro账号
editor01/eve (限制4核8g)
editor02/eve (限制4核8g)

用于查看/下载配套Workbook实验手册
user01/eve (限制1核1g)
user02/eve (限制1核1g)

访问 EVE-NG Pro 测试地址，选择user01/user02中的任意一个账户登录，密码eve
在这里插入图片描述

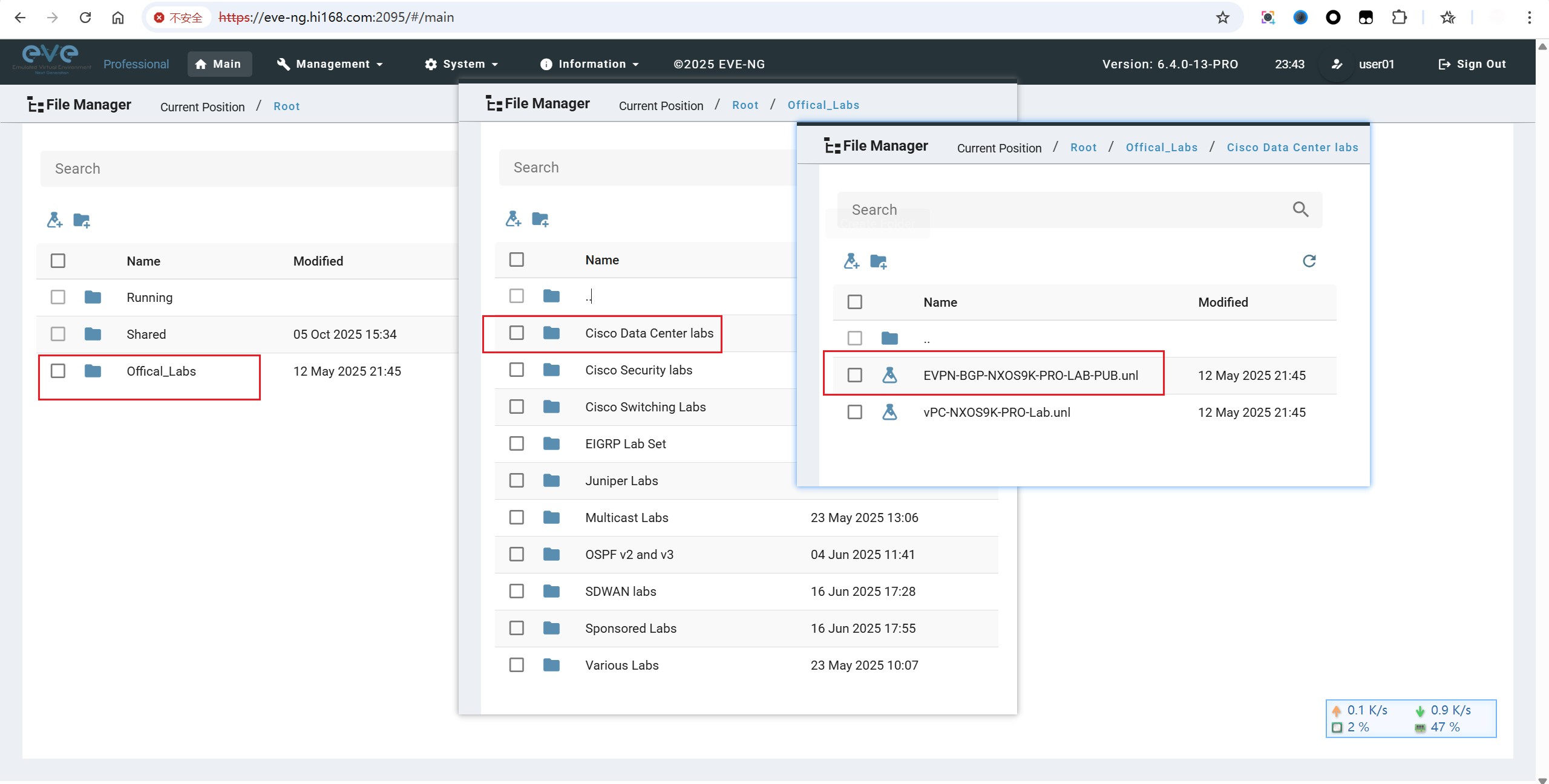

进入你要查看/下载的拓扑，以刚刚的思科数据中心EVPN-BGP为例
在这里插入图片描述

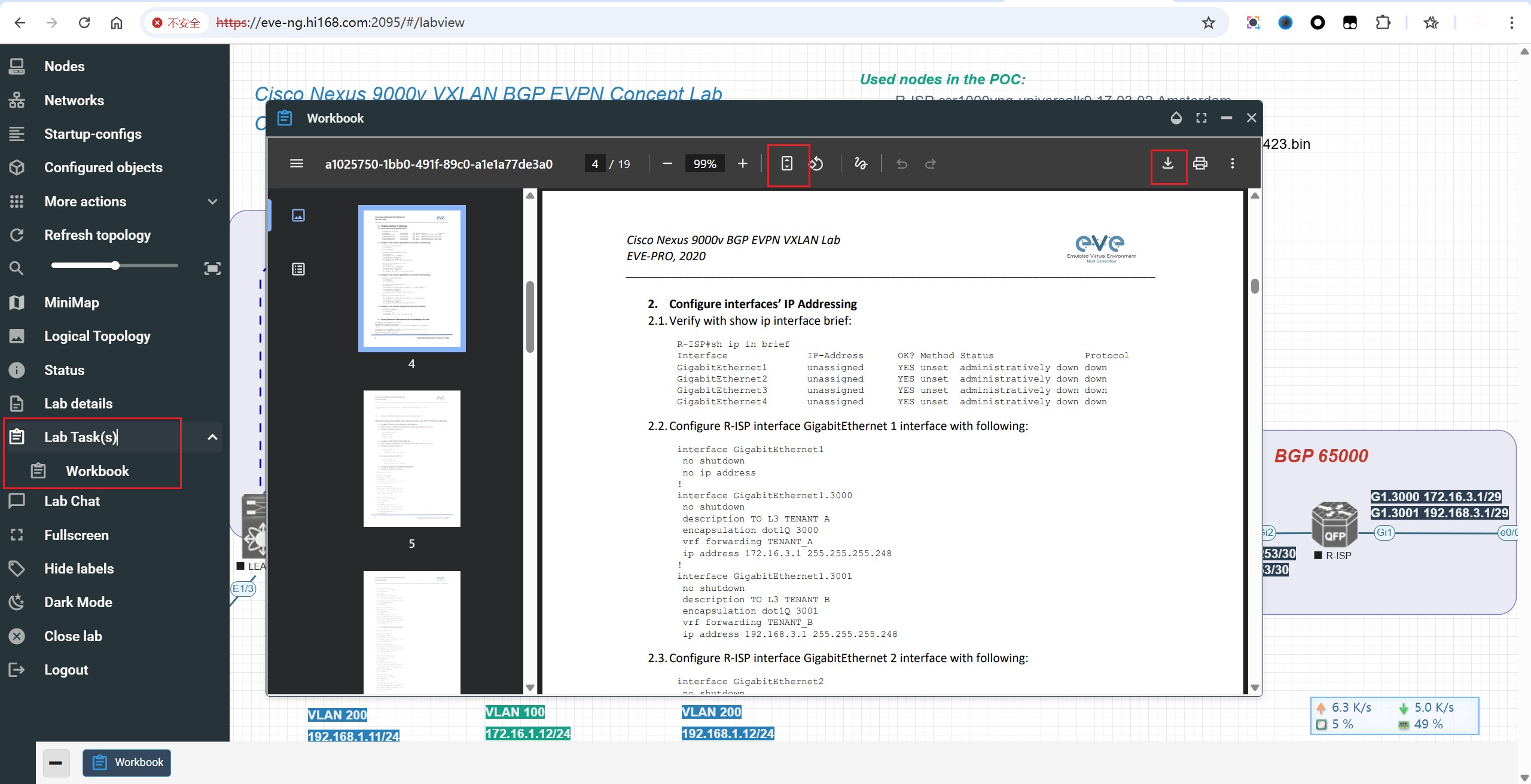

左侧导航栏中，选择Lab Task中的Workbook，就会出现PDF格式的实验手册
可以在线看，放大缩小，或者是下载
在这里插入图片描述

访问设备Web管理页面

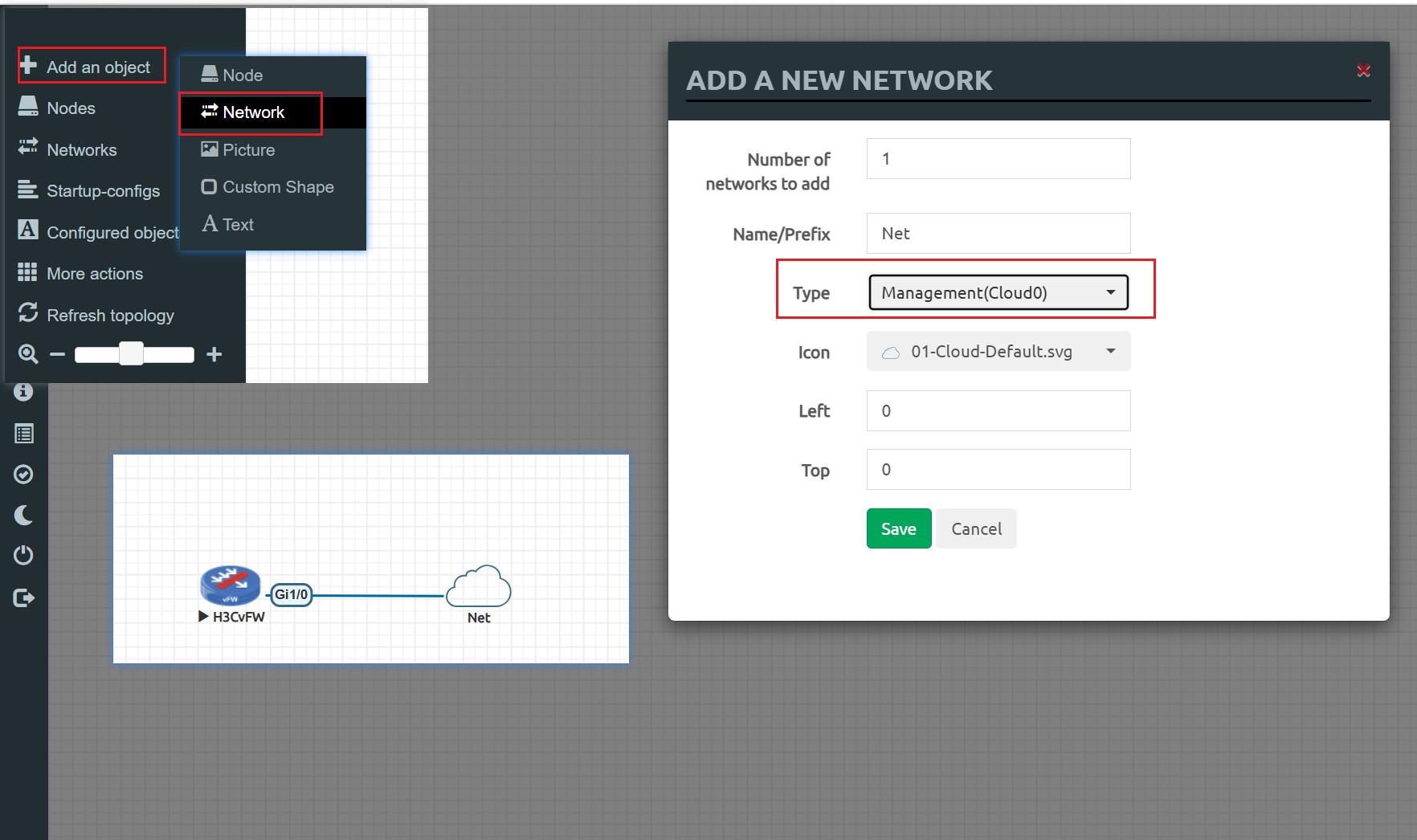

创建一个Netwrok类型为Managed(Cloud0)，然后再部署一个有Web管理界面的H3c防火墙
将二者相连，并启动
在这里插入图片描述

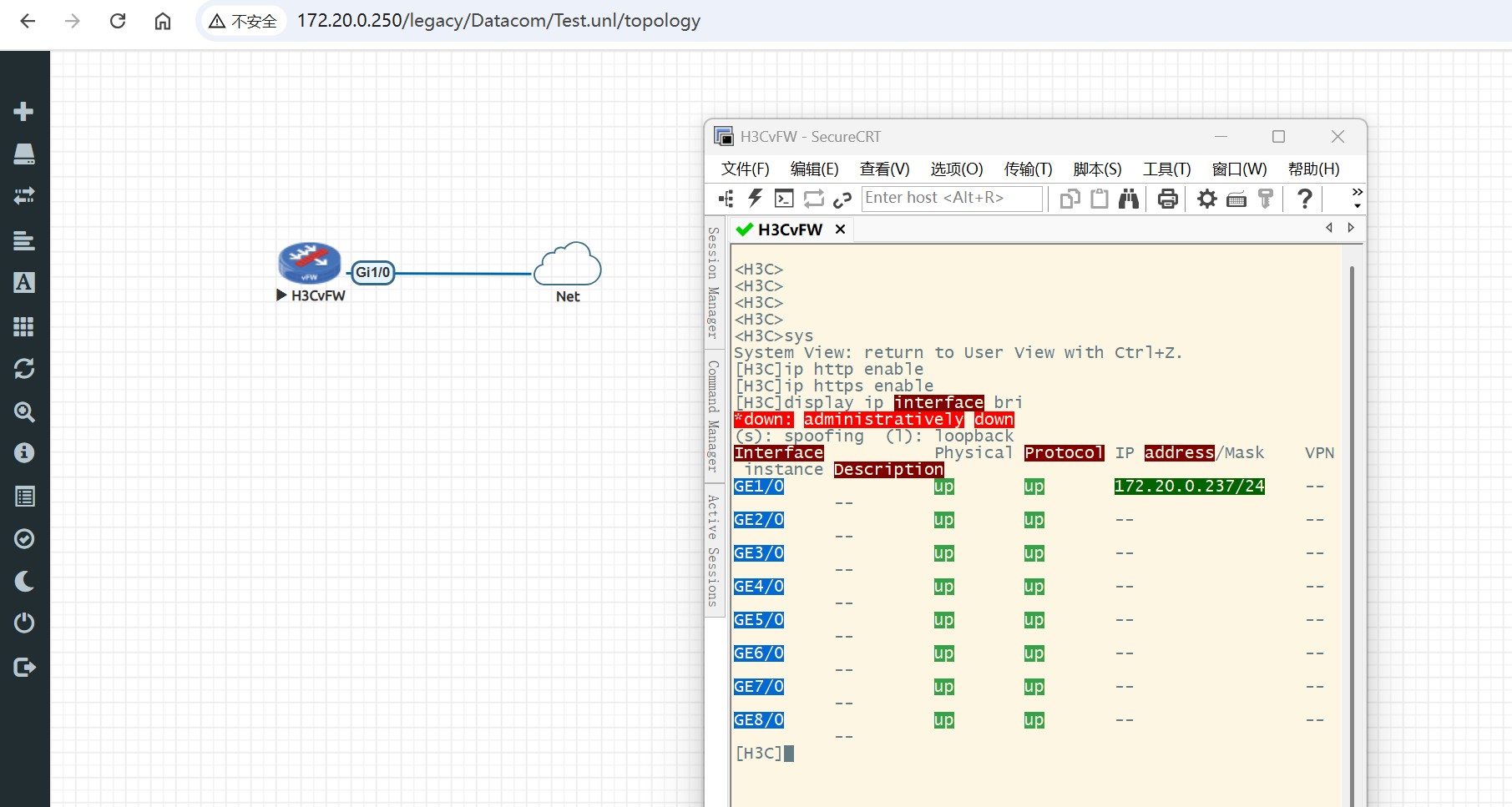

等待防火墙启动，并进入防火墙的Telnet界面
开启http服务器，并查看与Net的接口IP，这个IP就是最开始配置的VMnet8的DHCP自动分配的

ip http enable
ip https enable
dis ip interface bri
# 或者你自己对接口设置一个在172.20.0.0/24以内的也行

在这里插入图片描述

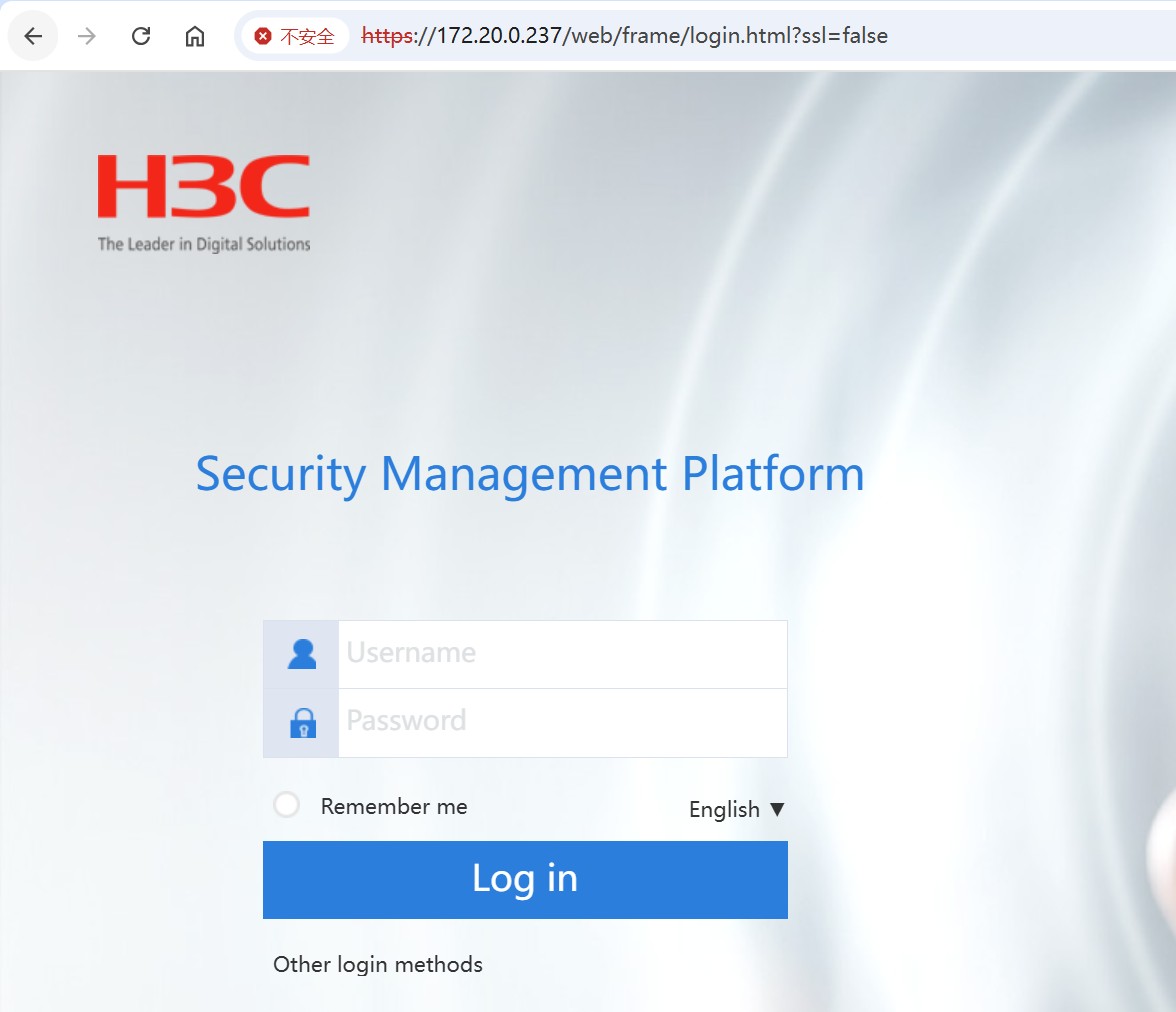

访问成功
在这里插入图片描述

组件安装与配置

关联WireShark

安装 EVE-NG-Win-Client-Pack-2.0.exe ，傻瓜式安装，全部允许

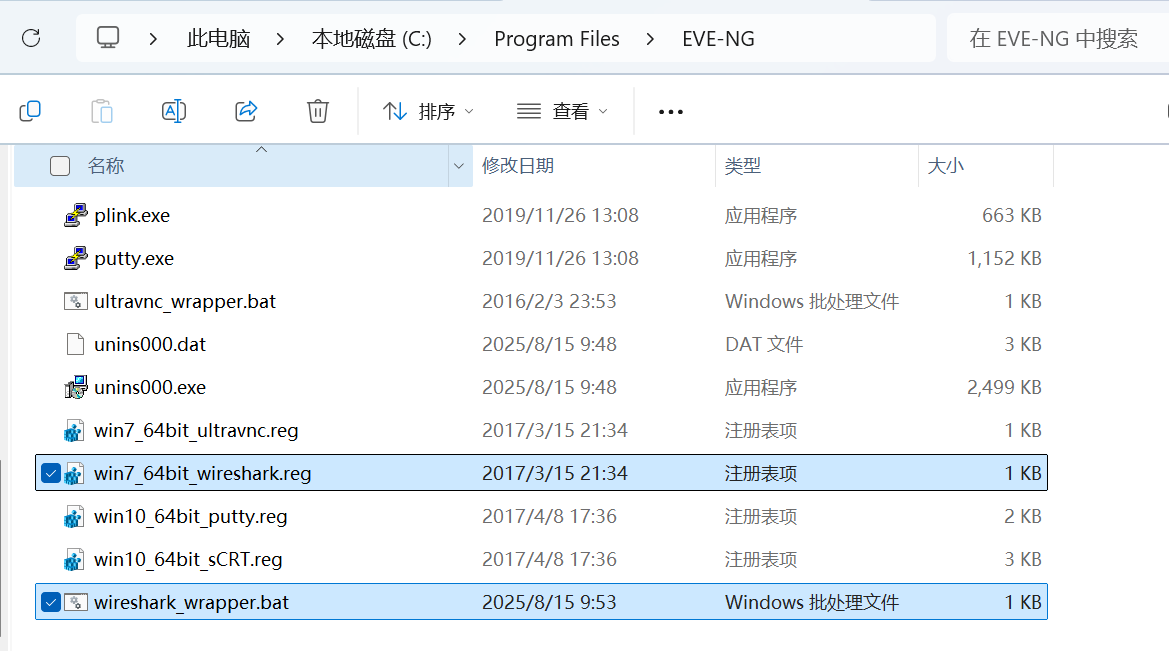

打开 C:\Program Files\EVE-NG，该目录下有两个文件需要我们修改
在这里插入图片描述

编辑 win7_64bit_wireshark.reg ，修改最后一行位置为上图bat文件的位置，保存
注意：//是代表转义，如果不会配置建议安装使用默认位置，然后参考我的配置

Windows Registry Editor Version 5.00

[HKEY_CLASSES_ROOT\capture]
@="URL:UNetLab interface capture"
"URL Protocol"=""

[HKEY_CLASSES_ROOT\capture\shell]

[HKEY_CLASSES_ROOT\capture\shell\open]

[HKEY_CLASSES_ROOT\capture\shell\open\command]
@="\"C:\\Program Files\\EVE-NG\\wireshark_wrapper.bat\" %1"  # 需要修改

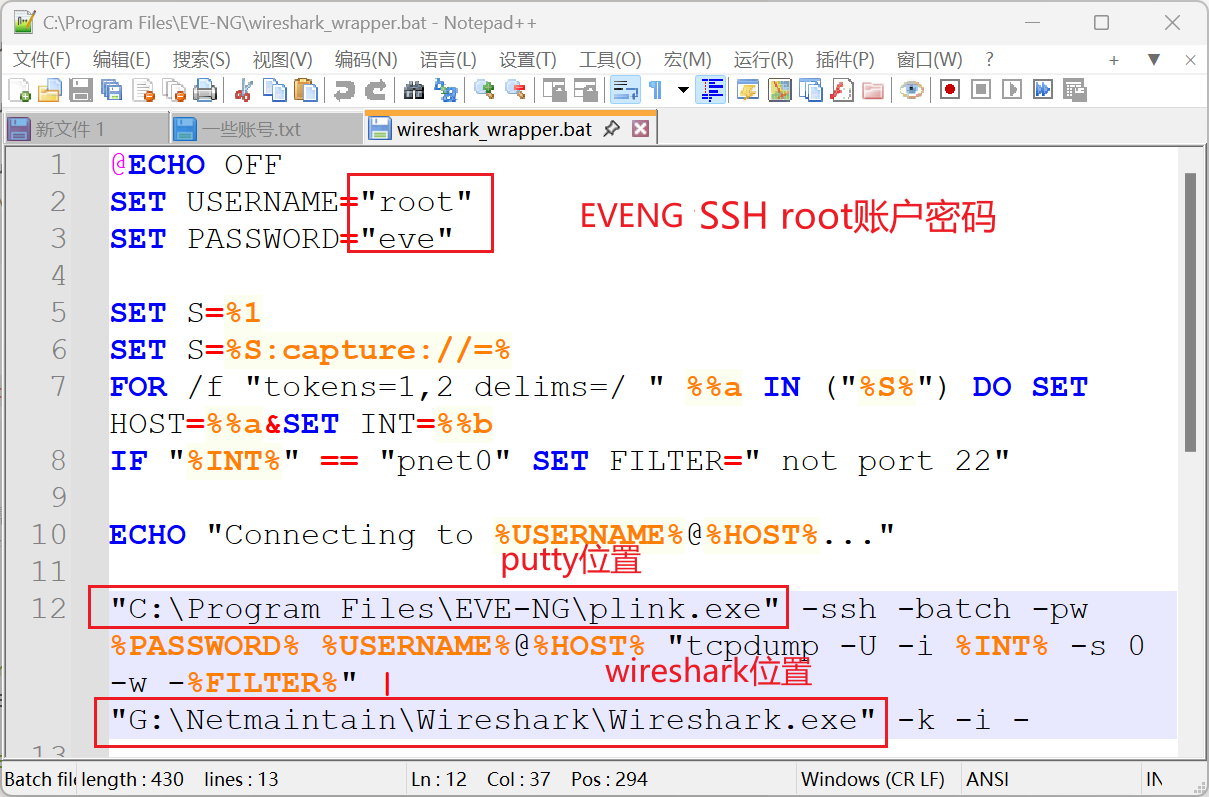

编辑 wireshark_wrapper.bat
在这里插入图片描述

查看我的配置

@ECHO OFF
SET USERNAME="root"  # 需要修改，EVE-NG web密码
SET PASSWORD="eve"  # 需要修改，EVE-NG web密码

SET S=%1
SET S=%S:capture://=%
FOR /f "tokens=1,2 delims=/ " %%a IN ("%S%") DO SET HOST=%%a&SET INT=%%b
IF "%INT%" == "pnet0" SET FILTER=" not port 22"

ECHO "Connecting to %USERNAME%@%HOST%..."

"C:\Program Files\EVE-NG\plink.exe" -ssh -batch -pw %PASSWORD% %USERNAME%@%HOST% "tcpdump -U -i %INT% -s 0 -w -%FILTER%" | "G:\Netmaintain\Wireshark\Wireshark.exe" -k -i -
# 需要修改↑

“C:\Program Files\EVE-NG\plink.exe” -ssh -batch -pw %PASSWORD% %USERNAME%@%HOST% “tcpdump -U -i %INT% -s 0 -w -%FILTER%” | " G:\Netmaintain\Wireshark\Wireshark.exe " -k -i -

加粗内容需要修改为 Wireshark 的安装目录

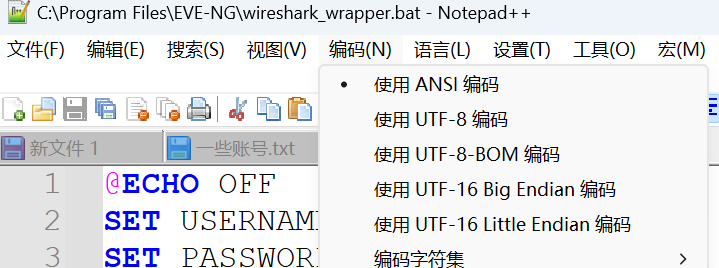

修改完成后，保存为 ANSI编码格式 ，或者 另存为ANSI格式的bat文件
建议使用 Notepad++ ，使用轻量功能强大的编辑软件，可以轻松修改编码格式
在这里插入图片描述

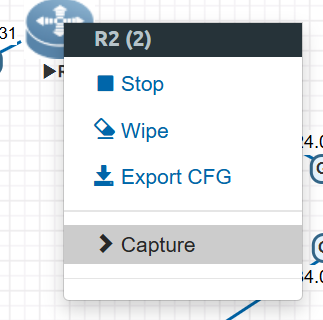

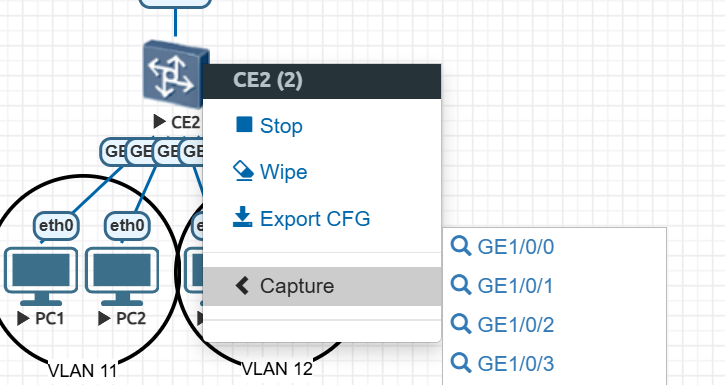

抓包
在这里插入图片描述

WireShark解决报错

在这里插入图片描述

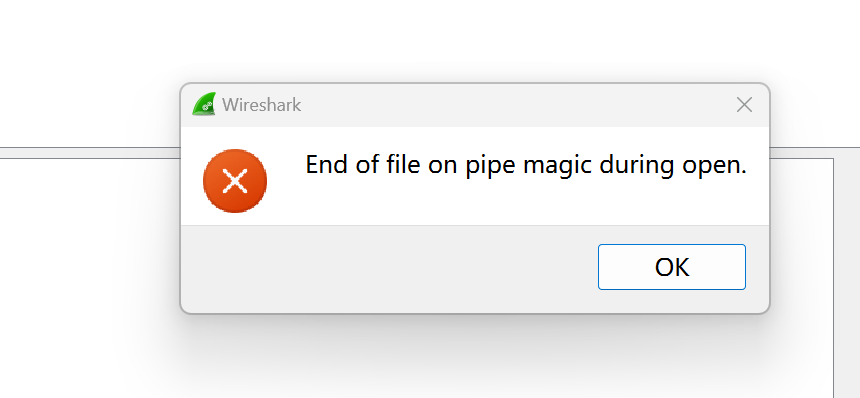

报错 end of file on pipe magic during open
在这里插入图片描述

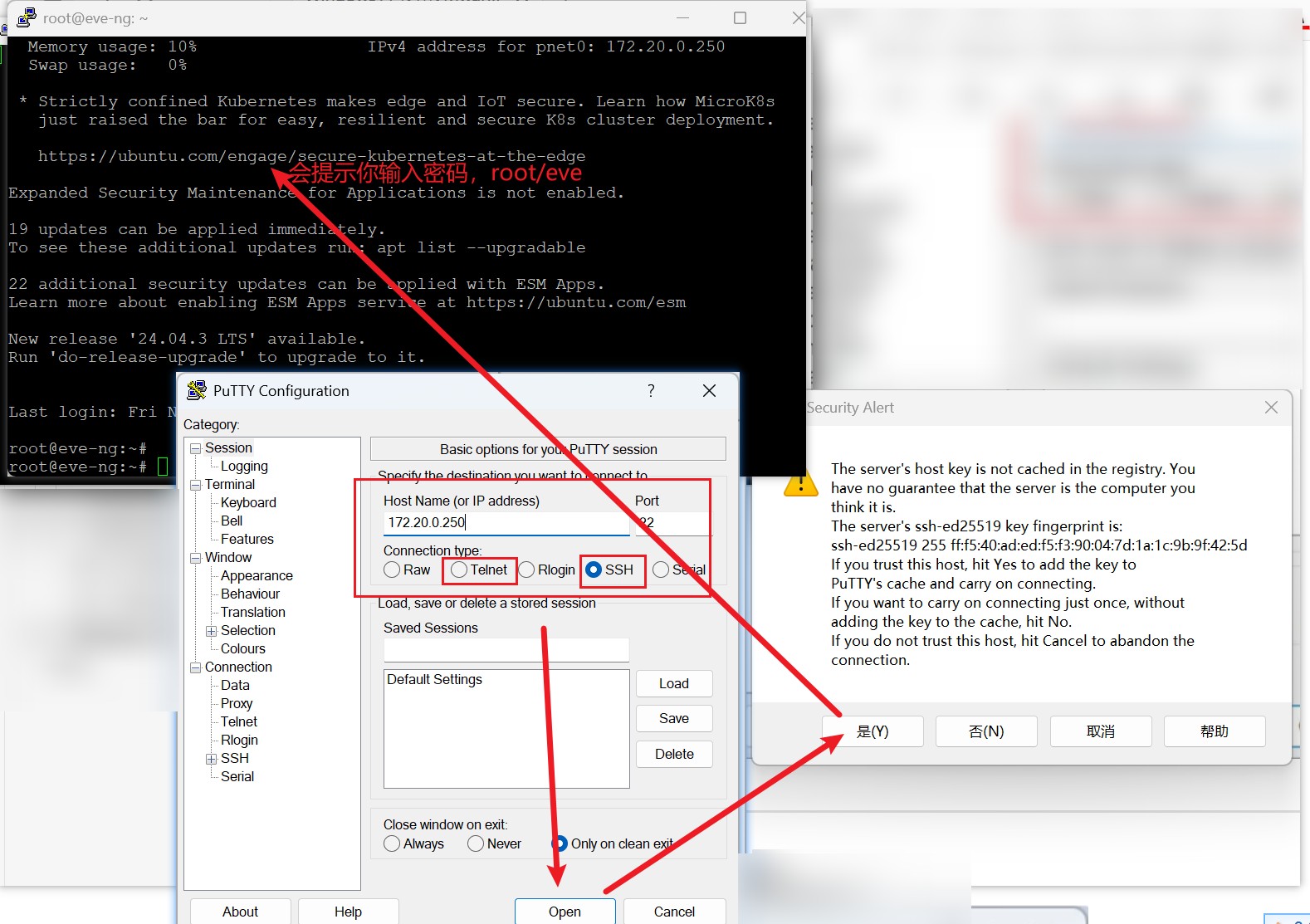

在 C:\Program Files\EVE-NG下打开 putty.exe
输入 EVE-NG 虚拟机的IP，进行连接
如果是通过 SSH 可能需要配置SSH，或者选Telnet
在这里插入图片描述

之后再打开 EVE-NG 使用 Wireshark抓包就可以了

安装 SecureCRT

直接运行 SecureCRT + SecureFX.exe 文件即可安装，Next 是下一步；Back 是返回上一步

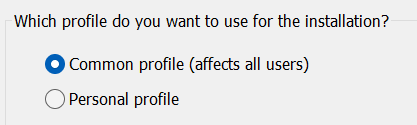

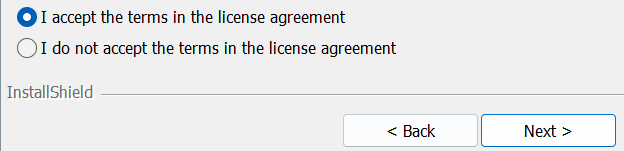

接受协议，并选择为所有用户安装
在这里插入图片描述

在这里插入图片描述

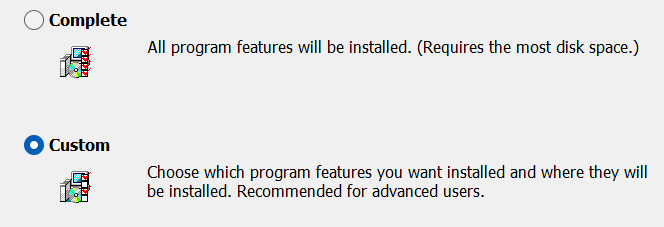

安装模式选择 Complete 的话，就是按照所有组件，默认安装在 C盘

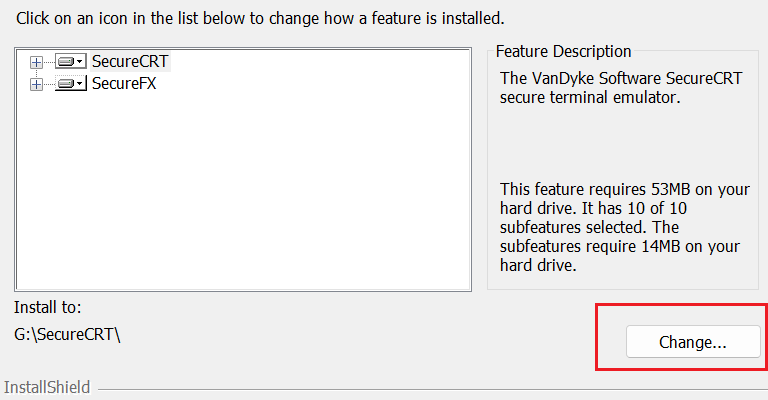

建议选择 Custom 自定义，组件默认是全选的，修改安装位置即可
在这里插入图片描述

在这里插入图片描述

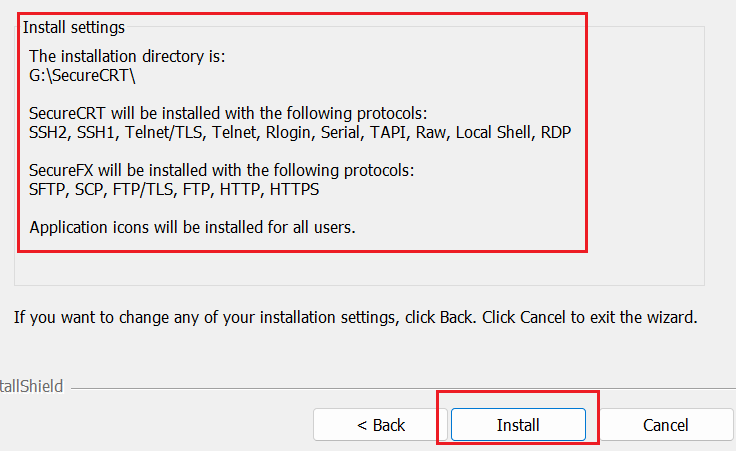

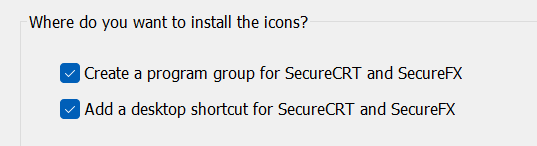

创建快捷方式，确认安装位置与组件，Install 安装
在这里插入图片描述

在这里插入图片描述

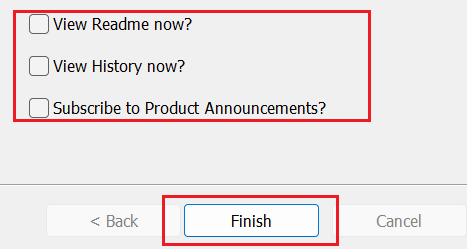

最后一步，搞定
在这里插入图片描述

绿化 SecureCRT

安装成功后，不要运行 SecureCRT ，右键桌面快捷方式 SecureCRT 9.0 ，打开文件所在位置
将 SecureCRT破解器.exe 文件移动至安装目录，我这里是 G:\SecureCRT
之后右键以管理员身份运行 SecureCRT破解器.exe

点击 Patch 选中 SecureCRT.exe ，再选中 LicenseHelper.exe
安装目录下会出现 SecureCRT.exe.BAK 和 LicenseHelper.exe.BAK ，不用管它

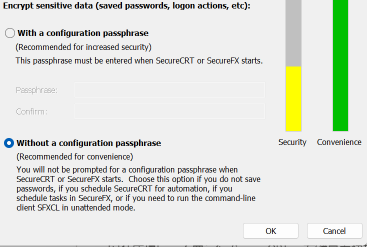

现在再运行 SecureCRT，会问你要不要设置密码，打开软件的密码，我们选择不设置
在这里插入图片描述

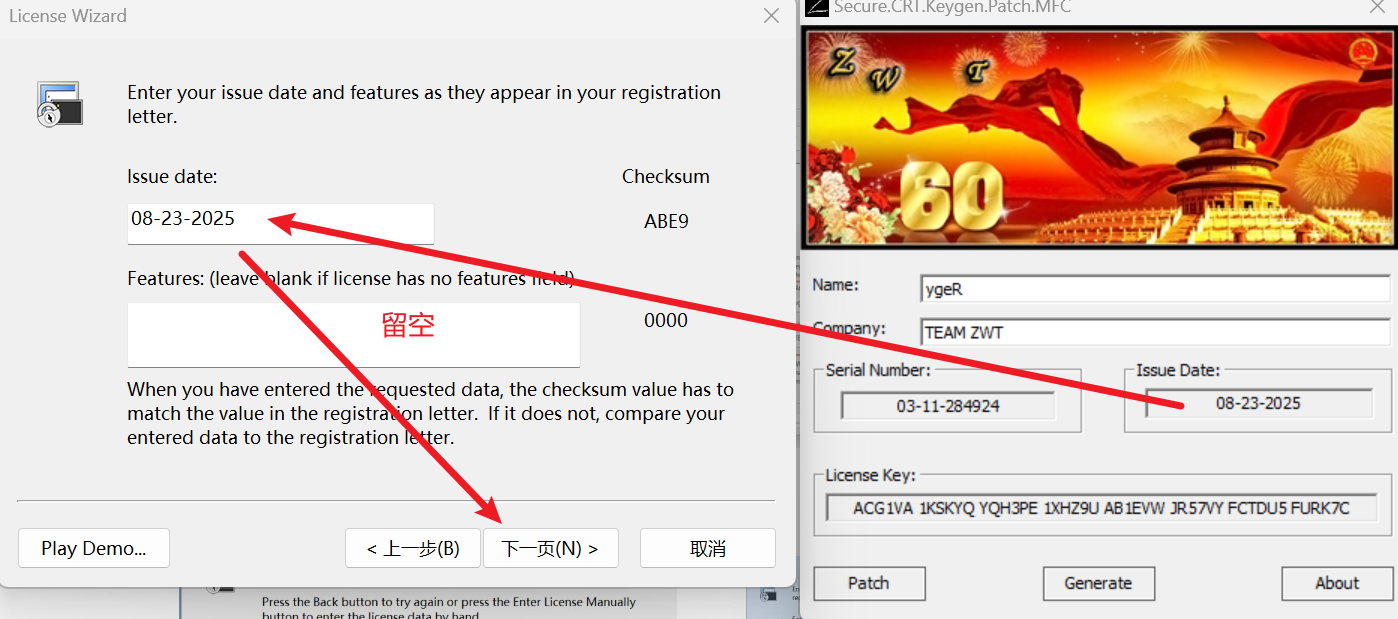

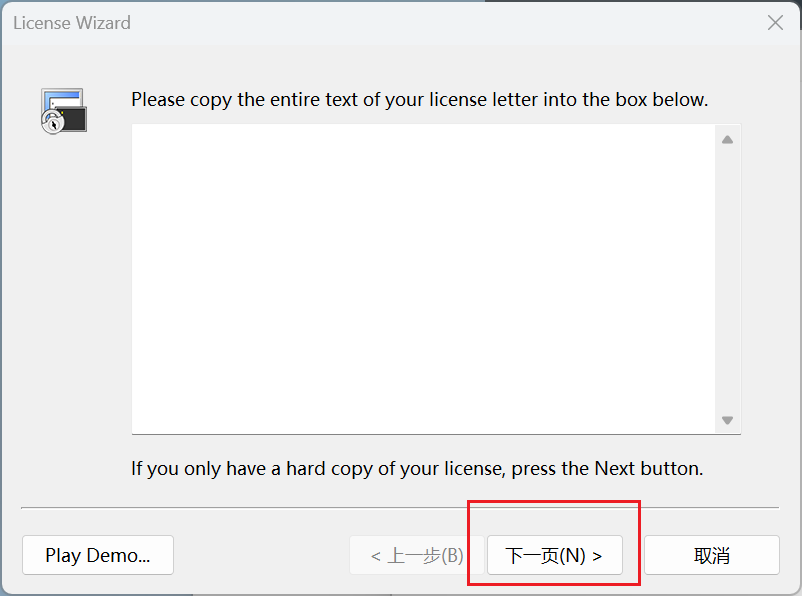

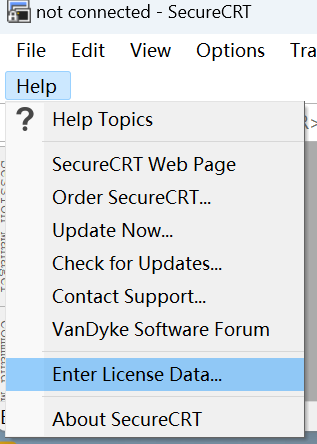

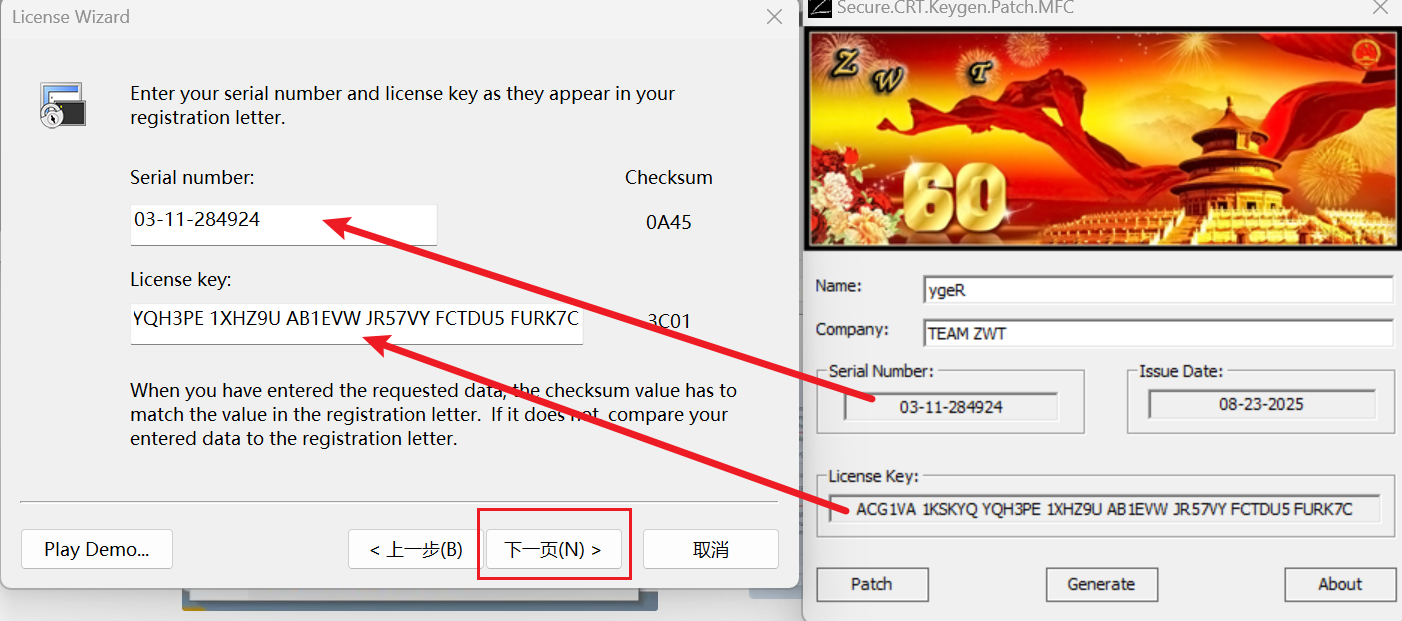

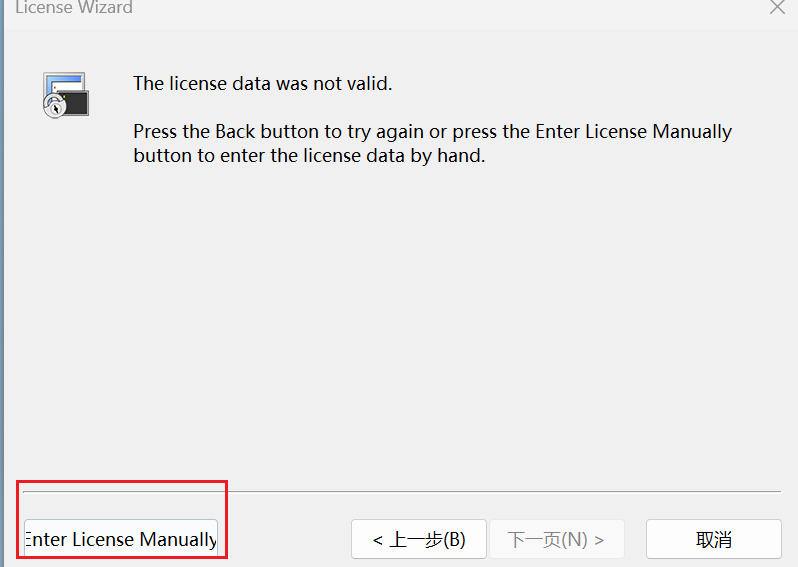

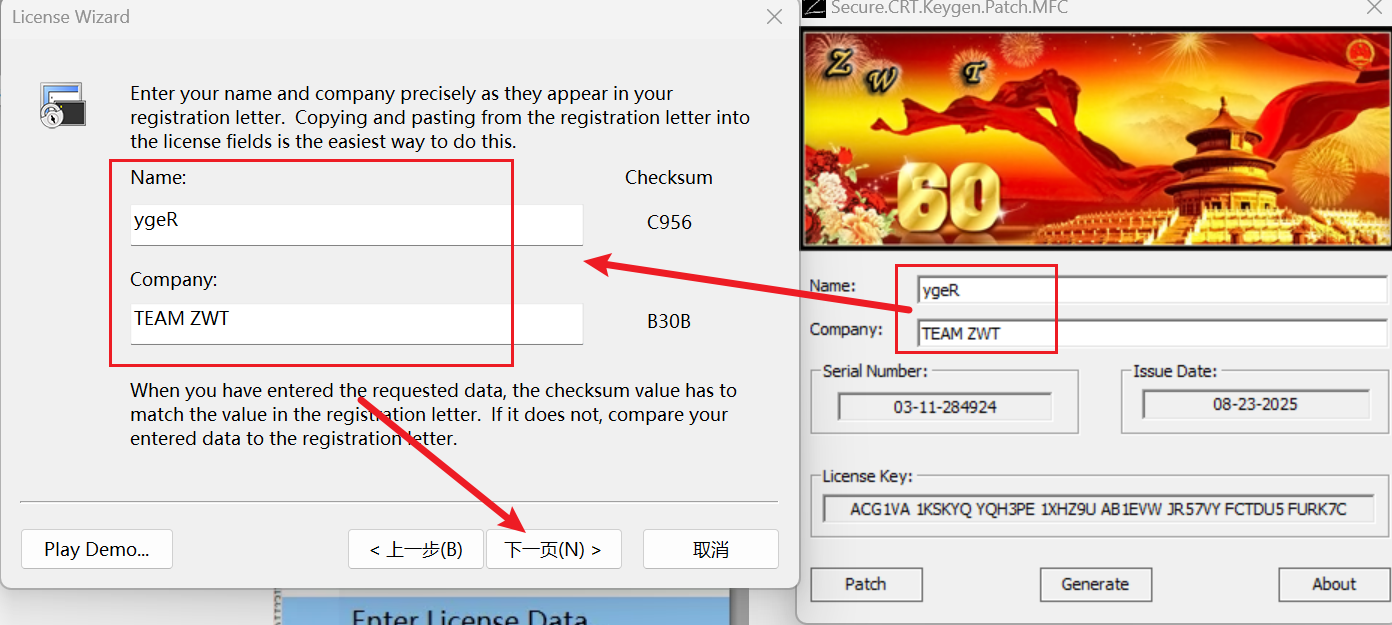

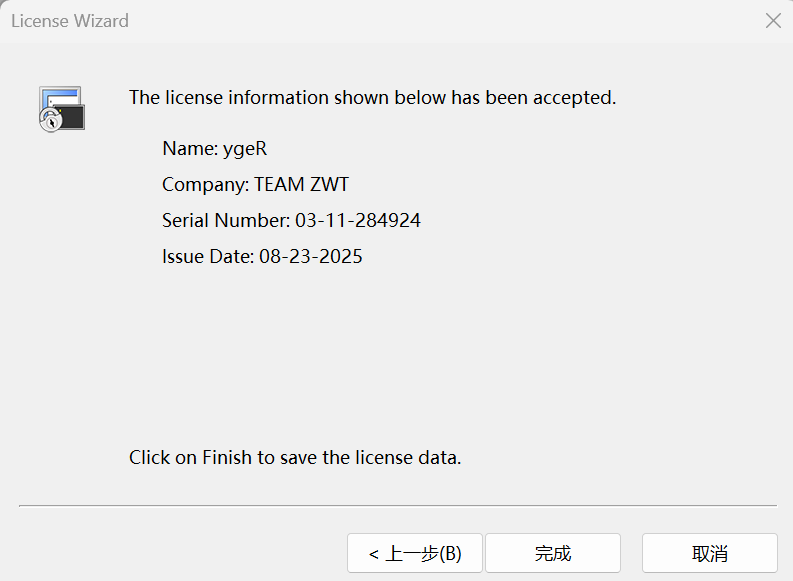

此时会自动弹窗提醒你要密钥，如果没有可以手动打开，然后开始激活
1，
在这里插入图片描述

2，
在这里插入图片描述

3，
在这里插入图片描述

4，
在这里插入图片描述

5，
在这里插入图片描述

6，
在这里插入图片描述

7，
在这里插入图片描述

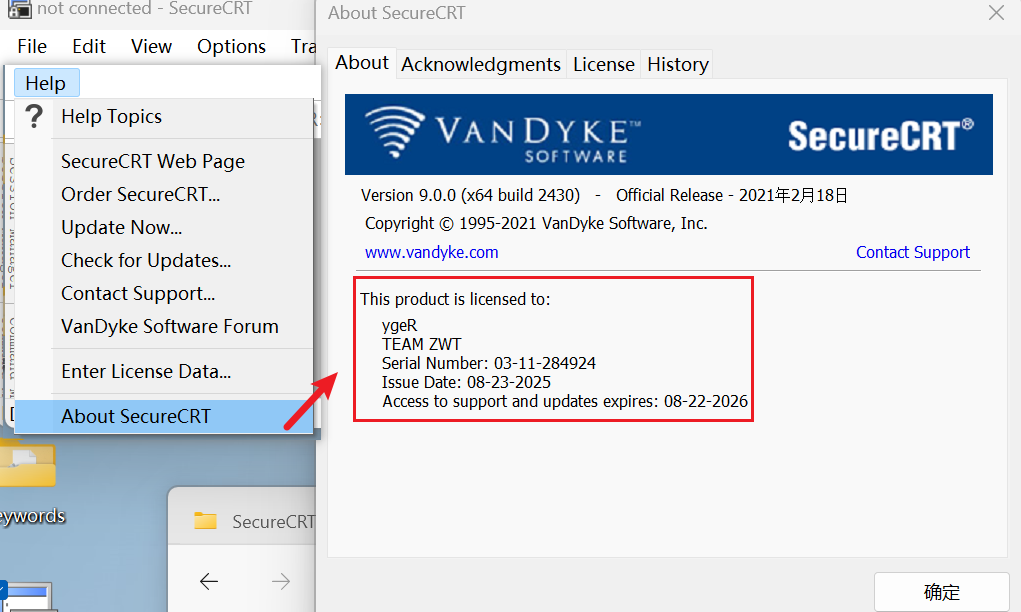

8，查看当前激活状态
在这里插入图片描述

配置 SecureCRT

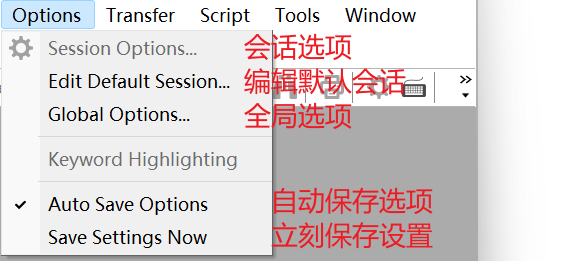

会话选项：对某个正在活动中的会话进行配置
全局选项：对总体进行配置
在这里插入图片描述

全局选项中的配置

更改配置文件存储位置

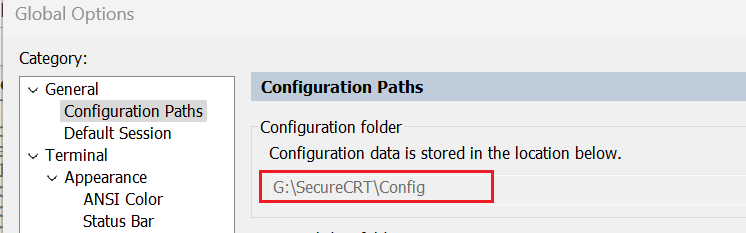

打开全局选项，我修改到了安装目录下，默认是在C盘用户Appdata下，修改后重启软件生效
在这里插入图片描述

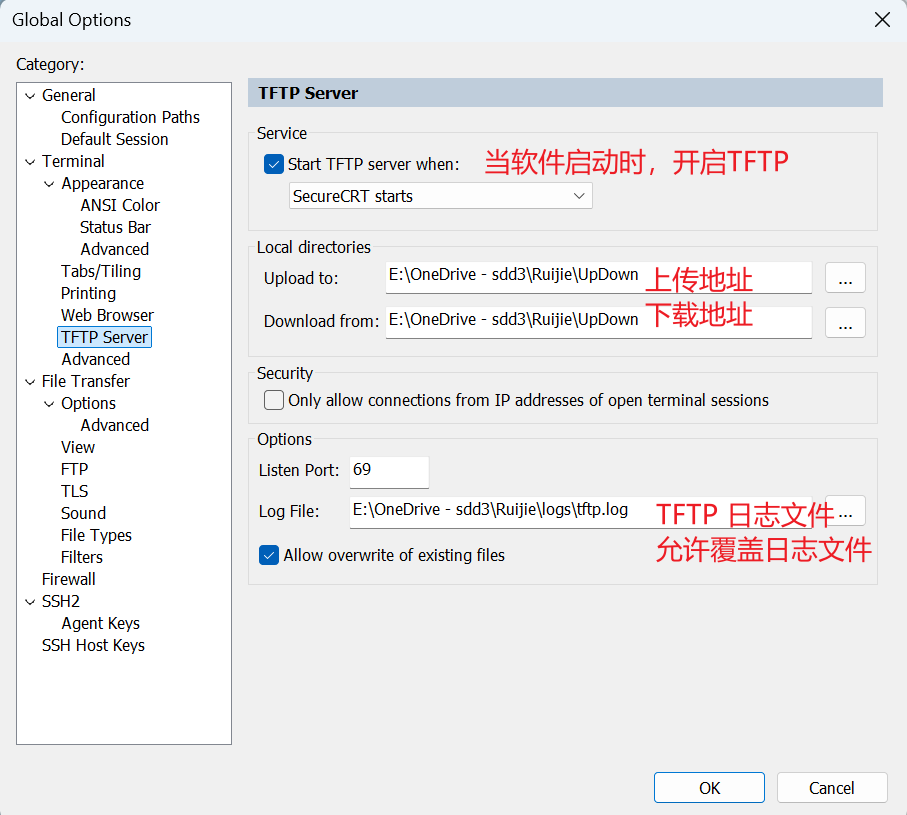

设置 TFTP（可选）

简单文件传输协议，一般用于向设备上传/下载文件使用
在这里插入图片描述

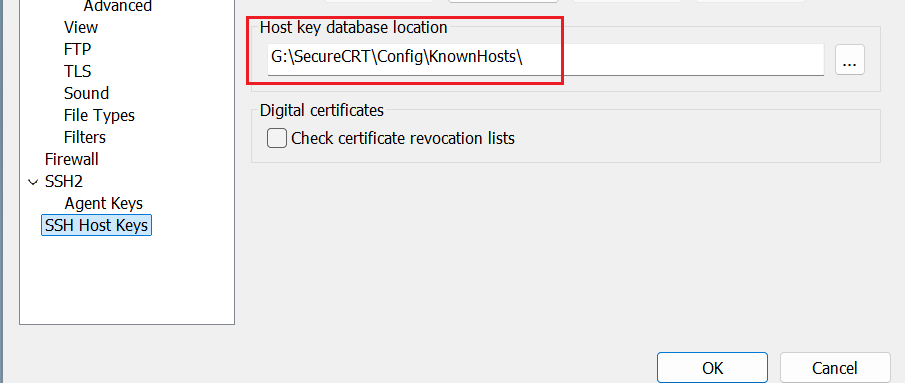

更改已知主机存储位置

在这里插入图片描述

默认会话中的配置

配置高亮方案

在全局选项中查看配置文件路径
在这里插入图片描述

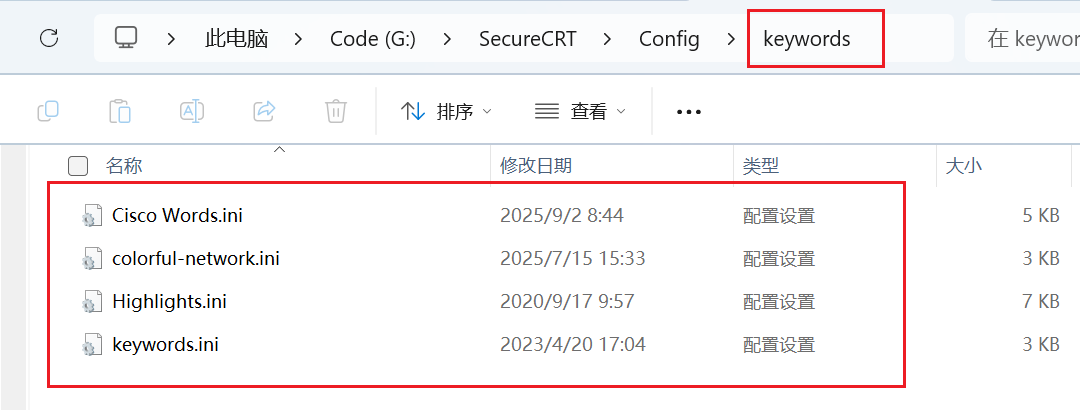

在该路径下，创建 keywords 文件夹，并存入配色方案文件
在这里插入图片描述

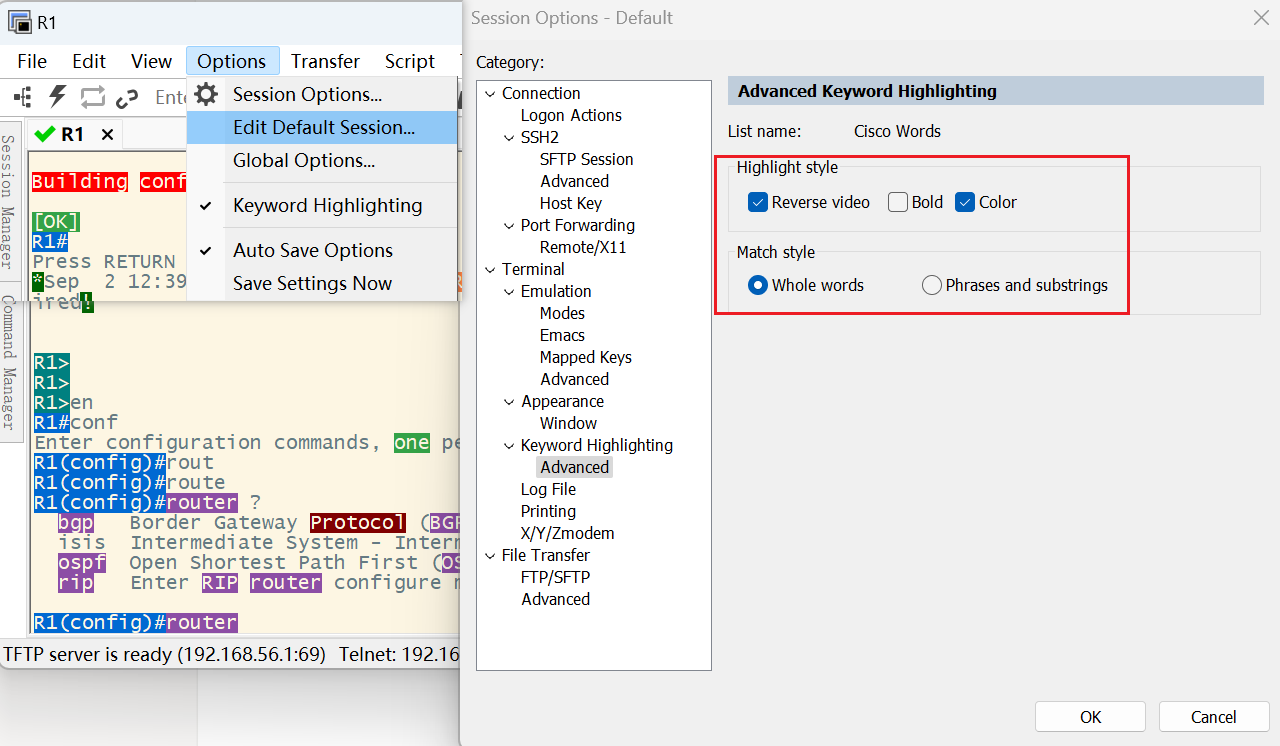

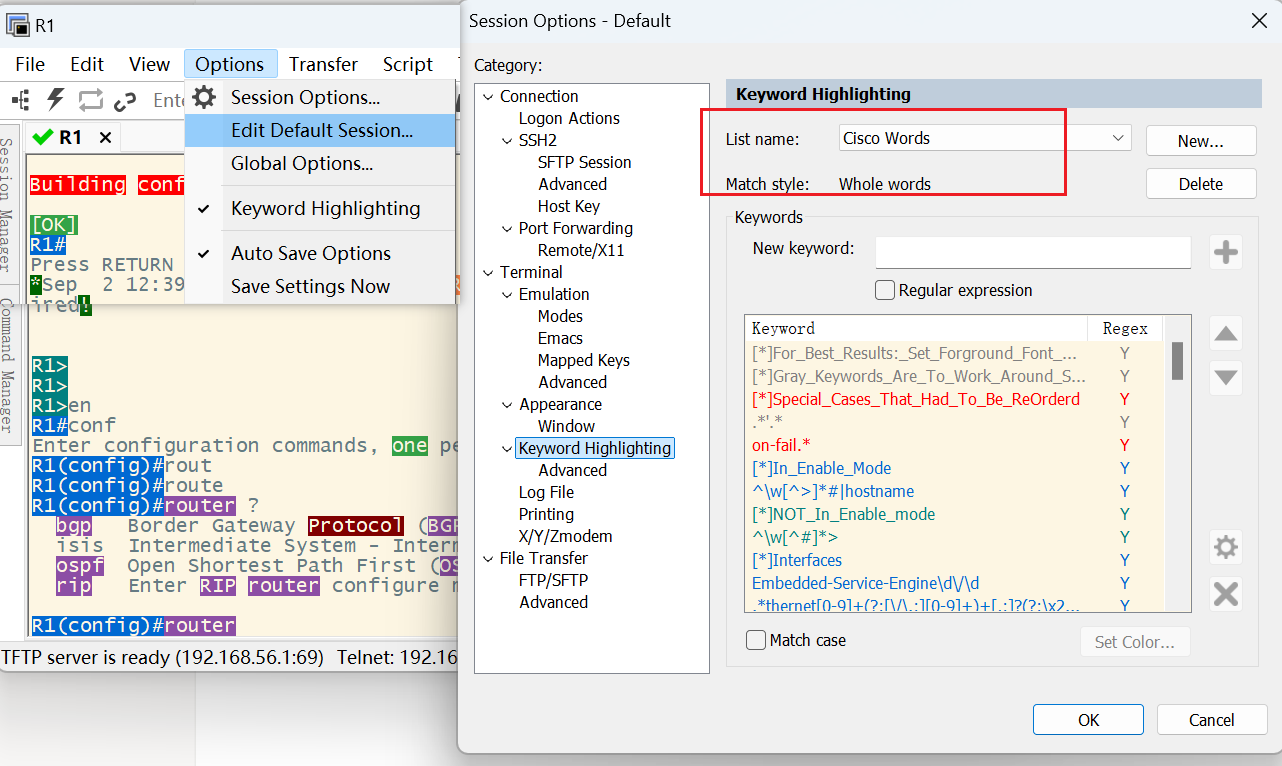

在默认会话选项中，修改配色方案设置
在这里插入图片描述

修改匹配与显示选项
在这里插入图片描述

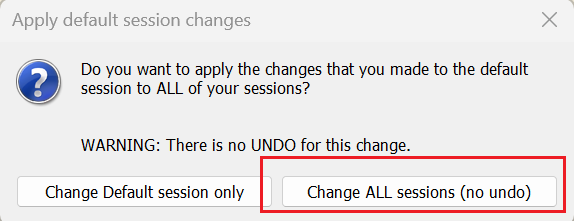

应用到所有会话
在这里插入图片描述

然后关闭会话，重新打开即可生效

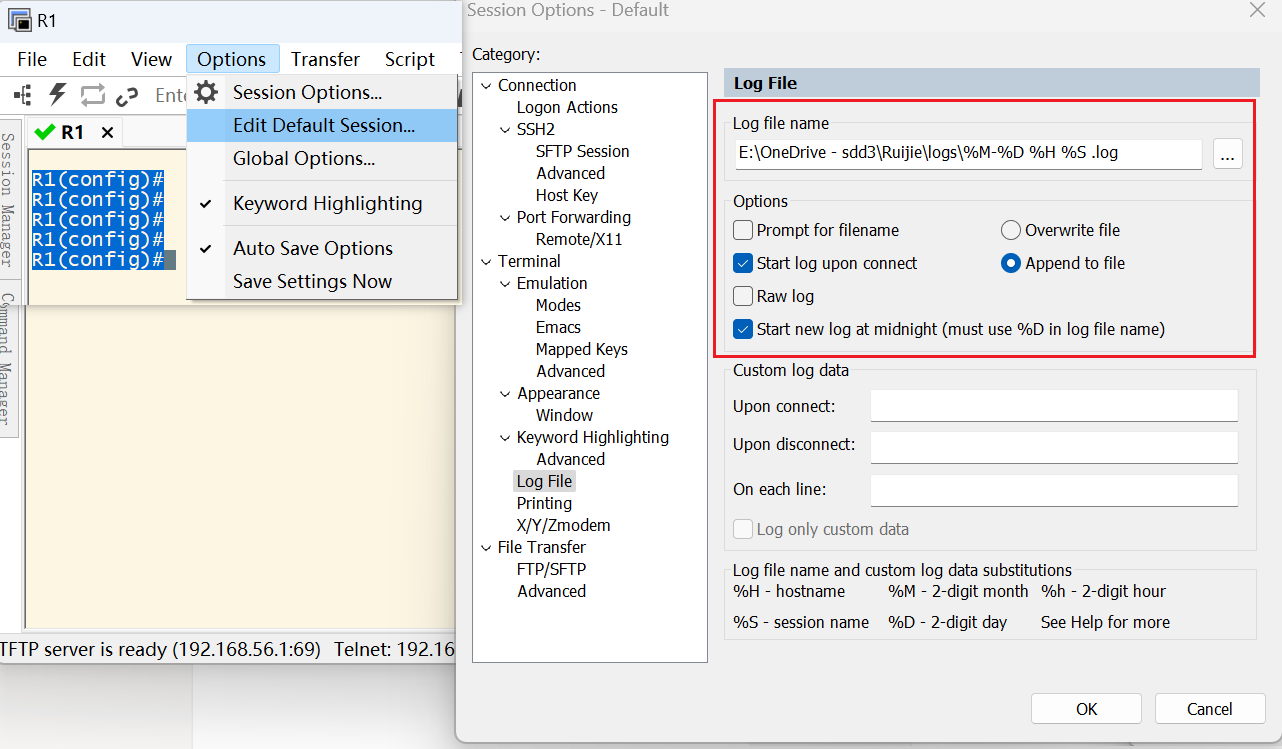

配置日志文件

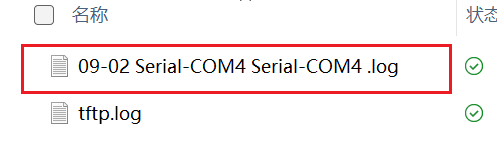

%M-%D %H %S .log 这样配置
生成的日志文件就会自动命名，可读性高

在这里插入图片描述

配置日志，或者用这个

%S-%Y%M%D_%h_%m_%s.txt

在这里插入图片描述

应用到所有会话
在这里插入图片描述

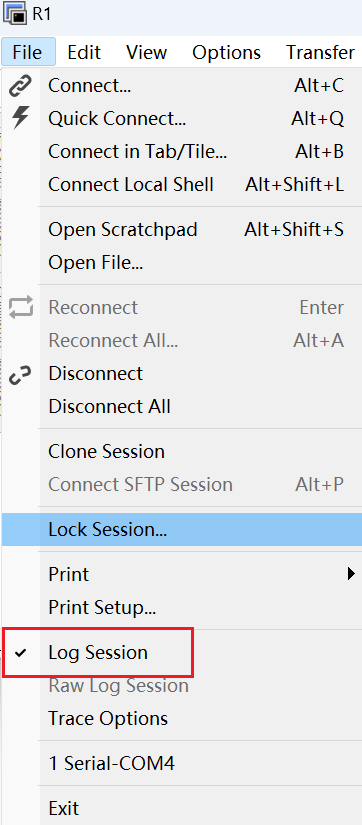

在会话中需要选中该项
在这里插入图片描述

关联SecureCRT

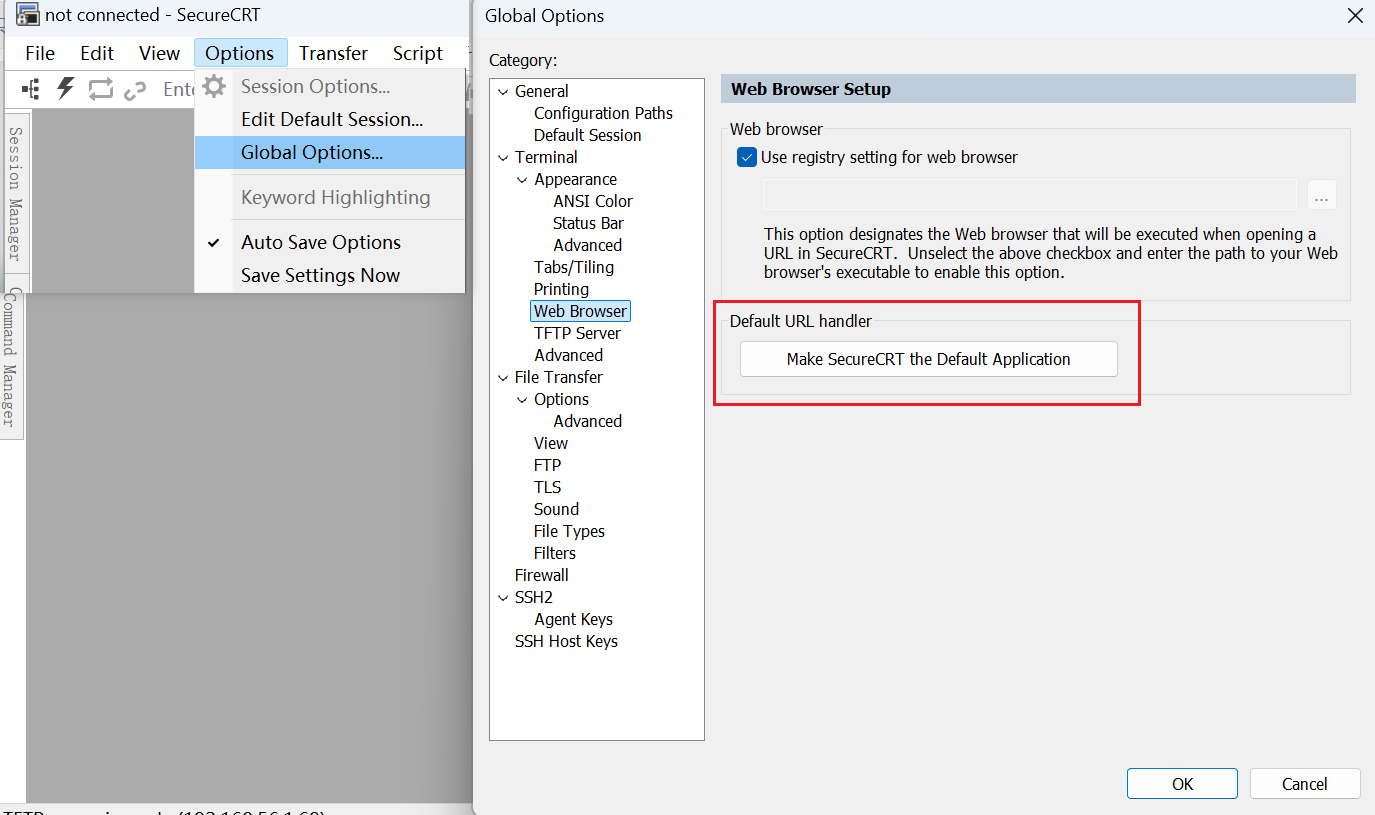

打开全局选项，设置 SecureCRT 为默认应用
在这里插入图片描述

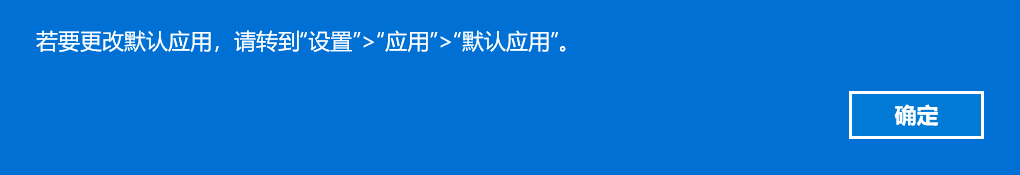

提示要到设置里更改
在这里插入图片描述

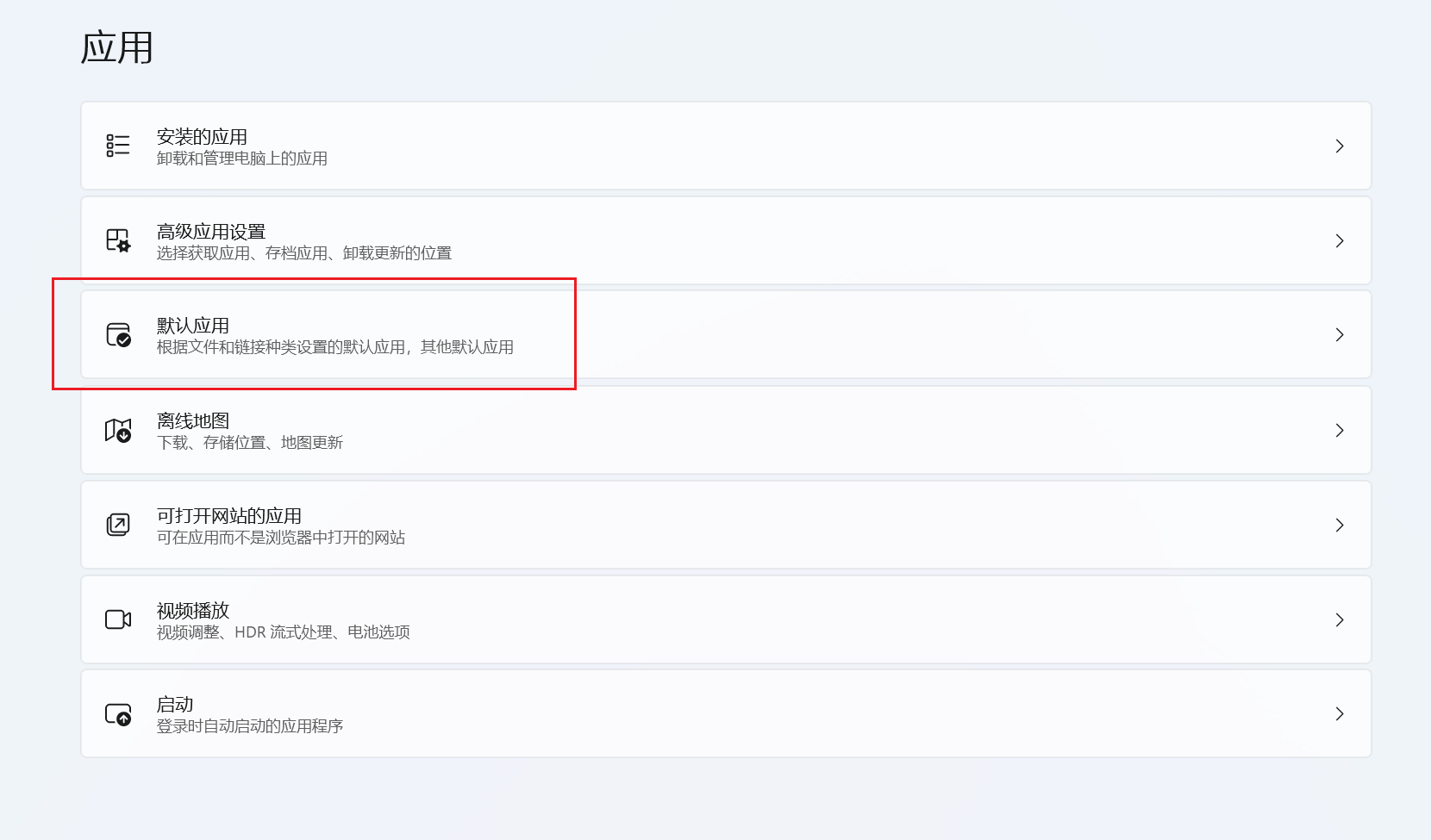

在设置中找到默认应用
在这里插入图片描述

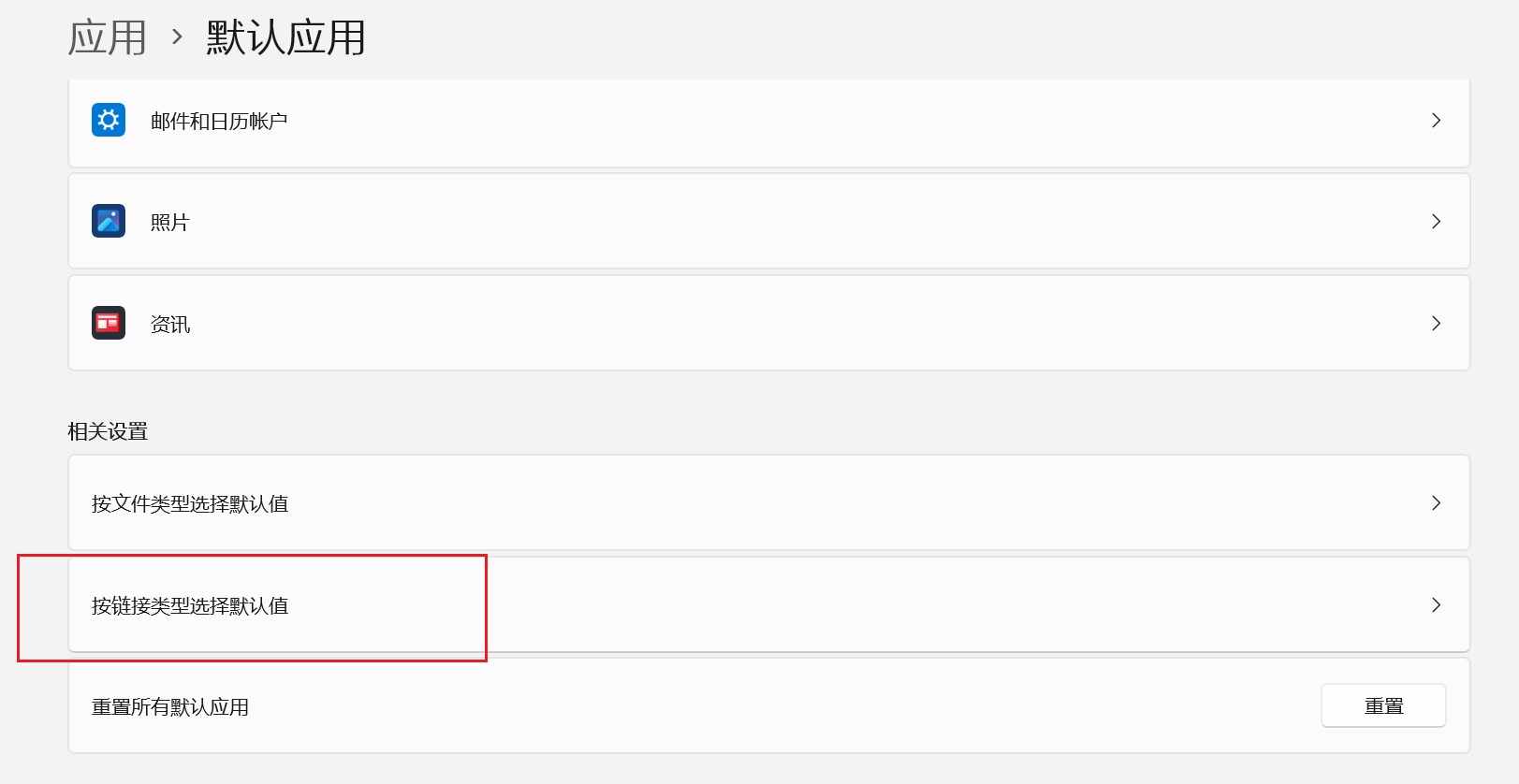

在默认应用中拉到最下面，打开按连接类型选择默认值
在这里插入图片描述

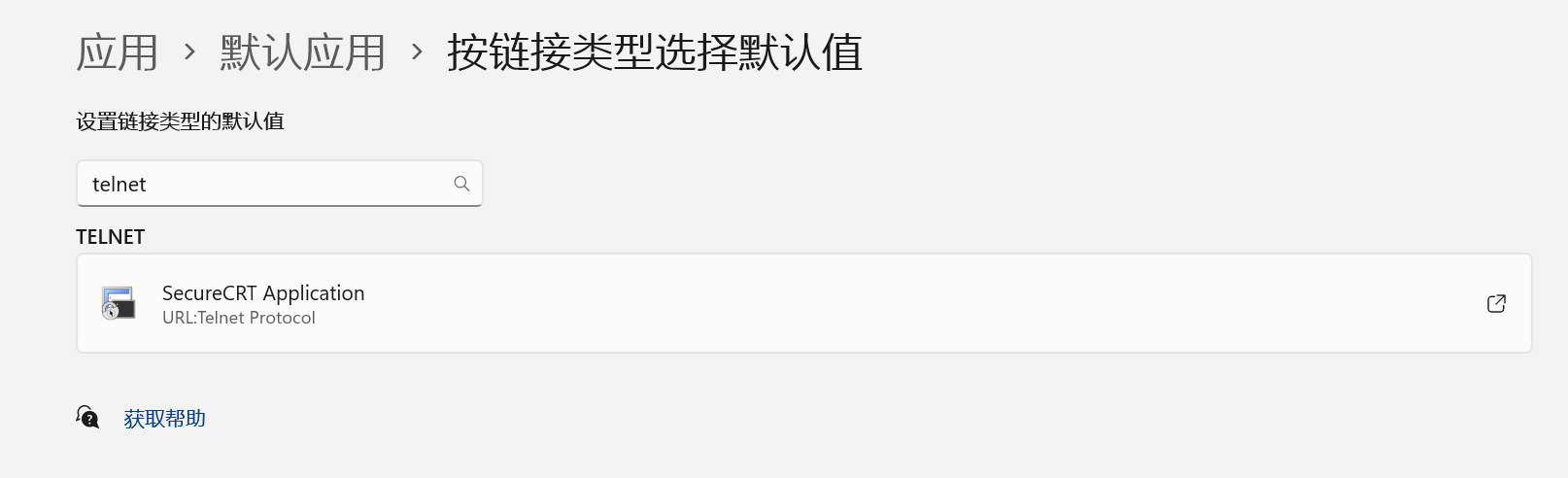

搜素 telnet ，搜索结果显示已经修改为 SecureCRT了
如果不对可以手动修改，你也可以把 SSH 也修改为 SecureCRT
在这里插入图片描述

多窗口配置

现在有个问题，每在 EVE-NG 中打开一个设备，就会蹦出一个 SecureCRT 会话窗口，我们需要把他们合为一个窗口

打开你的 SecureCRT 配置文件目录，按照我们上面的更改的话，在 G:\SecureCRT\Config

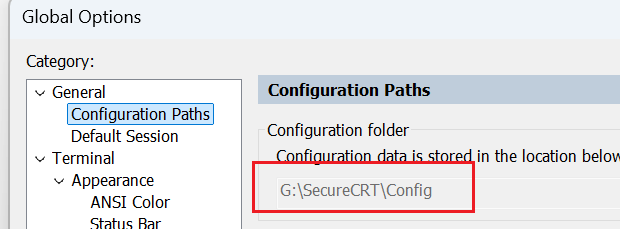

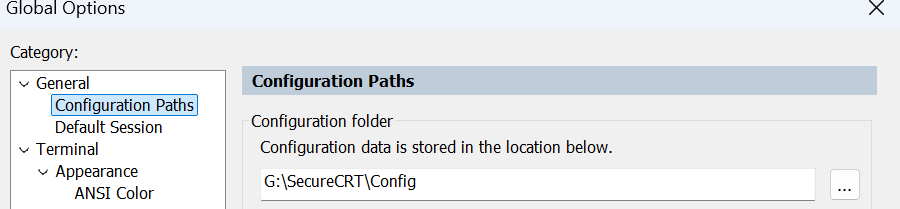

打开全局选项，这个位置就是我们的配置文件目录，进入到该目录
在这里插入图片描述

编辑该目录下的 Global.ini 文件，在文件夹内搜素 Single Instance
在这里插入图片描述

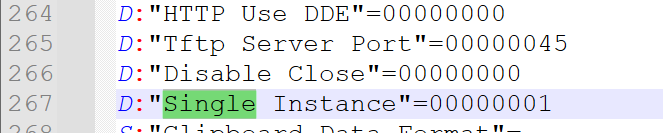

会有两个结果，将他们的值都修改为 00000001 ，保存即可，现在就ok了
在这里插入图片描述

配置VNC-Viewer

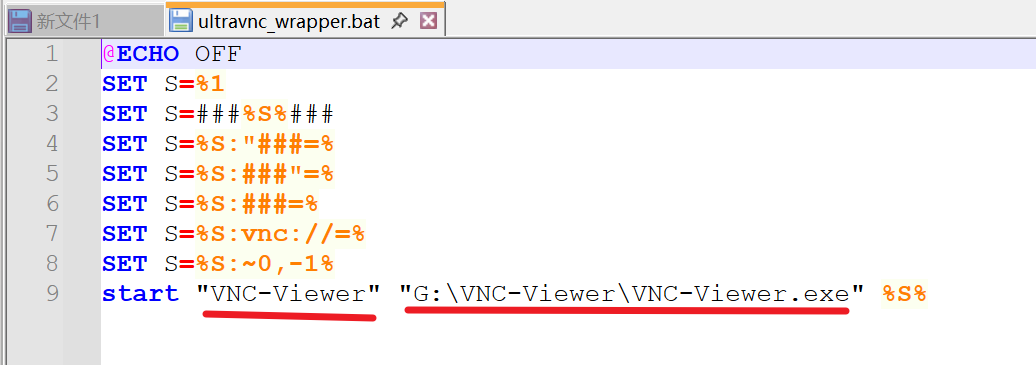

进入 C:\Program Files\EVE-NG ，修改 ultravnc_wrapper.bat

@ECHO OFF
SET S=%1
SET S=###%S%###
SET S=%S:"###=%
SET S=%S:###"=%
SET S=%S:###=%
SET S=%S:vnc://=%
SET S=%S:~0,-1%
start "VNC-Viewer" "G:\VNC-Viewer\VNC-Viewer.exe" %S%

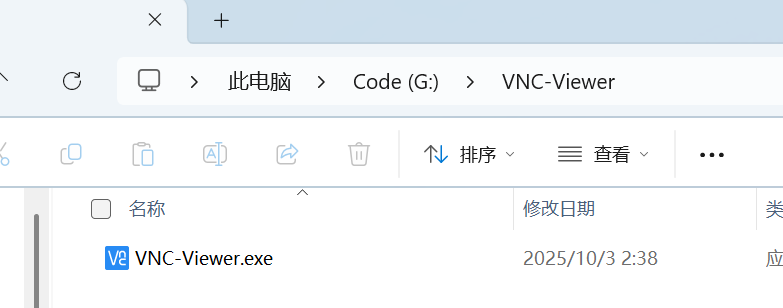

修改第一串为VNC目录下，去掉exe的名称
第二串为VNC的路径
在这里插入图片描述
