BuildRun低代码开发教程八节 | 图表和仪表盘展示



课程说明

▍1.1 课程实现功能

本课程为物联网应用平台设计一个仪表盘首页，包括以下内容：

1. 卡片展示设备总数；

2. 卡片展示网关总数；

3. 卡片展示产品总数；

4. 卡片展示产品分组总数；

5. 图表展示各运营商的产品统计数量；

6. 图表展示各云端协议的统计数量。

▍1.2 课程知识点

本课程涉及到的主要知识点包括：

• 非存储数据库对象的应用；

• JavaAction中对非存储数据库对象赋值；

• 图表定义开发 （柱状图和饼图，更多图表类型读者自行查看文档）；

• 自定义渲染器实现个性化组件。

▍1.3 卡片显示实现思路

1. 创建包括4个属性的非存储数据库业务对象；

2. 编写JavaAction来汇总业务对象的相关数量；

3. 在数据源定义中调用JavaAction生成的逻辑流，自动执行查询获得汇总数量；

4. 编写组件渲染器，将逻辑流返回的汇总数量信息显示为卡片的样式。



课程内容

01 创建业务对象

进入应用设计器定义业务对象：

• 名称：数量统计

• 编码：QTY_STATS

• 存储数据库：否

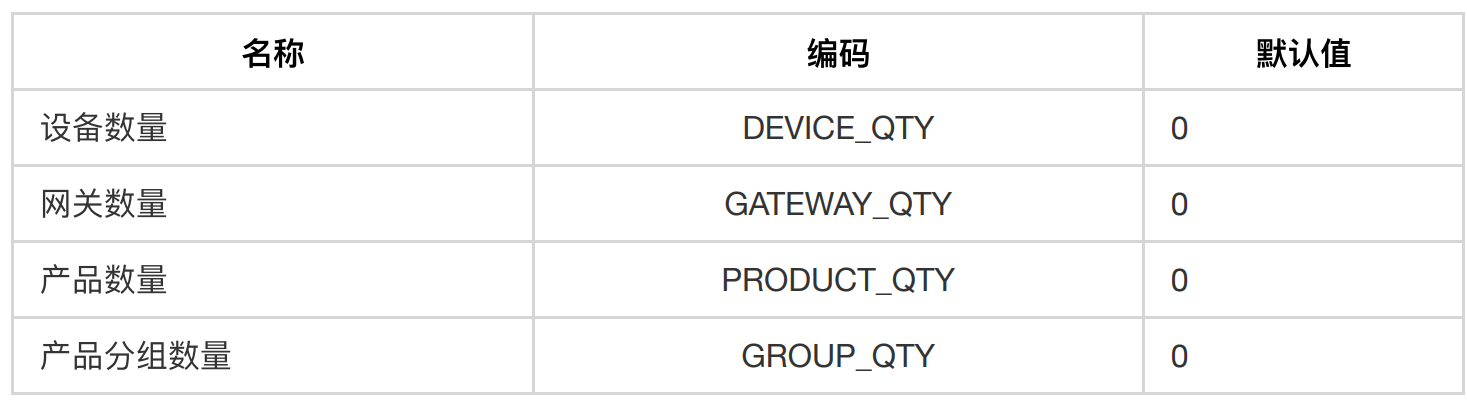

定义整数组件信息：

02 编写JavaAction获取统计数量

仪表盘中设备、网关、产品和产品组的数量需要实时统计出来，通过在逻辑流中的JavaAction统计得出各数量。

1. 定义JavaAction信息如下：

• 名称：汇总设备网关产品设备组数量

• 编码：AllProductsCount

• 返回值类型：List

• 业务对象：数量统计

• 暴露为逻辑流：是

• 逻辑流类型：DataSet

• DataSet业务对象类型：数量统计

2. JavaAction汇总设备网关产品设备组数量的参数如下：

• 参数名称：dataSetConfig

• 类型：DataSetConfig

• 业务对象：数量统计

保存之后可以看到生成了逻辑流汇总设备网关产品设备组数量。

代码库中打开io/buildrun/engine/briotsrv/action/AllProductsCount.java（可以使用在线的Web IDE，也可以克隆到本地使用其他IDE工具完成），修改executeAction()方法为：

// BEGIN USER CODE ArrayList<QtyStats> qtyArrayList = new ArrayList<QtyStats>(); ​ JavaActionHelper javaActionHelper = context.getCore().getRuntimeManager().getPersistenceManager().getJavaActionHelper(); ​ Long groupQty = (long)javaActionHelper.selectCountByExample(context,new DeviceGroups()); ​ Long productQty = (long)javaActionHelper.selectCountByExample(context,new Products()); ​ Products deviceProduct = new Products(); deviceProduct.setPr
