黑盒测试方法----流程图

一、适用场景

测试点有明显的业务流程，如
1）有多个步骤，有一定的前后约束关系，共同完成一件事情
2）整个过程可能涉及多于1个的执行者或触发者

二、覆盖策略

常用路径覆盖策略
1）分支覆盖：分支真的走一遍，分支假的走一遍
2）路径全覆盖：100%覆盖所有可能的路径
3）最小线性无关覆盖法（约束条件：出口和入口不算边数；只有一个出口和入口）
线性无关路径IP=边数-节点+2
IP=判定数+1
IP=区域数+1

获得最小线性无关覆盖法，路径如下图：

三、应用步骤

1）绘制流程图
2）使用“路径分析法”得到基础用例
3）使用“等价类”“边界值”等技术明确测试用例
4）扩展用例

四、例子

题目如下：



解决方法：

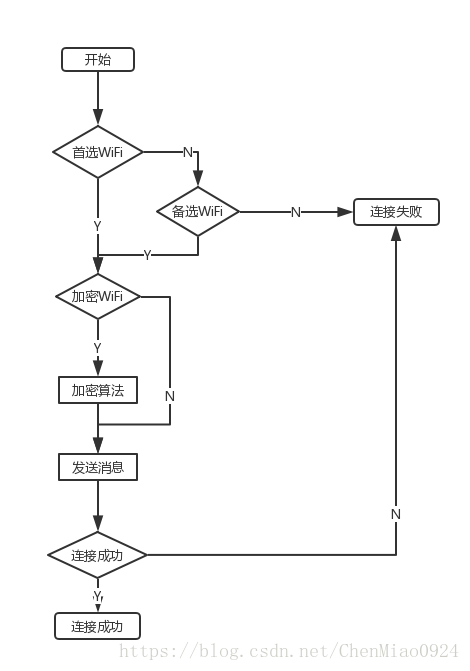

整体流程图如下：



<
