50 IIC通信速度下限

1.引言

这两天又来调IIC了，很不开心的是，以前的GPIO模拟IIC的代码，移植到新单片机的时候，发生了不幸的事情，无法正常通信了！！！！！。

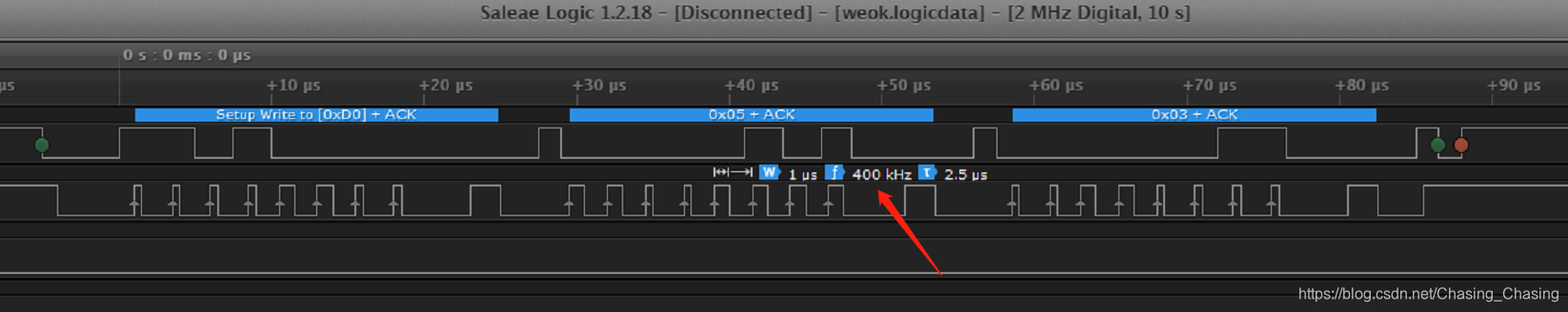

然后经过了近一天的各种方法的问题排除，发现IIC主机发送数据后，SDA引脚就一直是低电平，从机把引脚拉死了，原最后发现原因是SCK时钟频率不对，导致从机罢工！然后继续调试，最后在调试过程中生出一个想法，为什么从机死掉了，对比一下可以的IIC时序图，波形一毛一样，然后直觉的突然看到不同的地方！！！SCK的时序的频率是不是一样，然后经过查看，发现可以的IIC的频率必须大于100KHz，低于100KHz，主从就无法通信了！！经过查看，我IO模拟IIC的频率只有不到30KHz，所以对不起频率级别不够，用不起IIC。

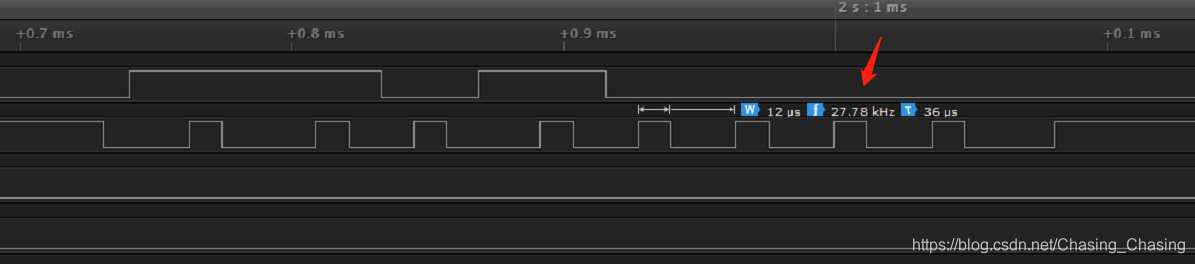

 我模拟IO时序频率！才30KHz都不到，所以IIC无法正常通信！！！



2.问题解决

知道了问题所在那就好办了，目标就是提高模拟iO的频率！因为我调用的是厂家提供的库函数操作GPIO，而追进去发现这操作函数内容有点多，比较占用时间，所以想着直接操作寄存器不就好了吗，这样可以节省时间。。。。。按照这想法，终于对GPIO的操作，切换使用寄存器操作后，明显IO模拟的SCK切换速度大大增加，可以达到100KHz以上的切换速率，甚至达到IIC的快速模式！！故到此，主机和从机可以正常通信了！！！

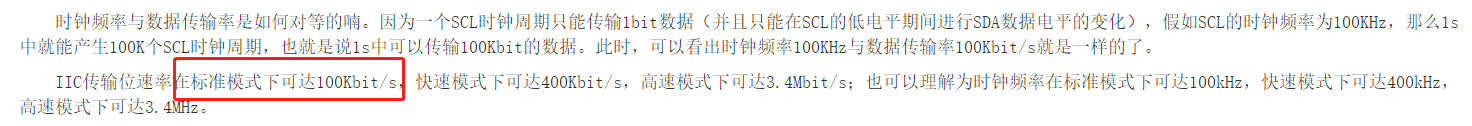

至此要记录的内容就是：IIC通信速率是有要求的，不能低于100KHz，如果低于这个频率，那么从机可能就不响应了！！

over！
