EG2125 600V 带过流保护全桥驱动芯片

1. 特性

 高端悬浮自举电源设计，耐压可达 600V

 内部带两路比较器

 适应 5V 、 3.3V 输入电压

 最高频率支持 500KHZ

 VCC 和 VB 端欠压关断输出

 输出电流能力 I O +/- 0.8A/1.3A

 SD 低电平关闭 HO 和 LO 输出

 过流保护功能，高电平关闭 HO 、 LO 输出

 外围器件少

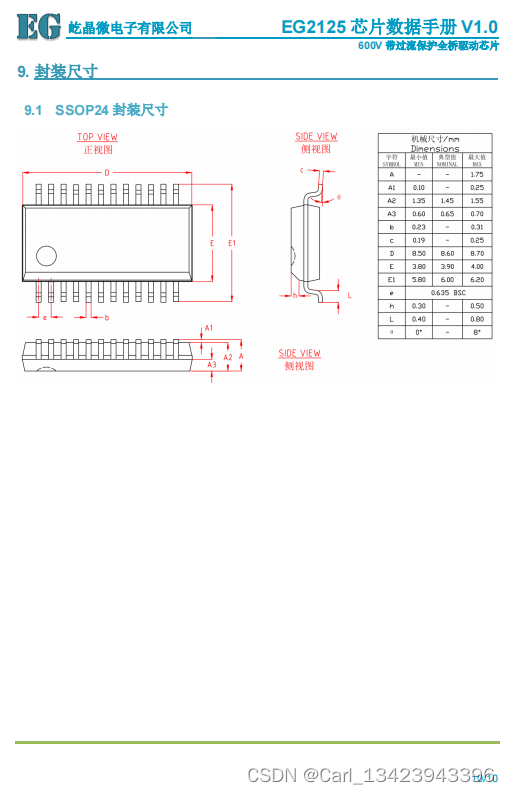

 封装形式：SSOP24



无铅无卤符合 ROHS 标准

2. 描述

EG2125 是一款高性价比带两个路比较器功能的全桥驱动专用芯片，内部集成了逻辑信号输入处理电 路、SD 控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。

EG2125 高端的工作电压可达 600V ，低端 VCC 的电源电压范围宽 10V ～ 20V ，静态功耗低。该芯片 具有闭锁功能防止输出功率管同时导通，输入通道 HIN 和 LIN 内建了 250K 下拉电阻，在输入悬空时使上、 下功率 MOS 管处于关闭状态 , 输出电流能力 I O +/- 0.8/1.3A ，采用 SSOP24 封装。

3. 应用领域

 逆变电源

 电动车控制器

 变频水泵控制器

 开关电源

 无刷电机驱动器

 高压 Class-D 类功放
