三维猴打印PCB外壳预留板壳间距

2024年1月2日

因为三维猴官方那里只说了厚度应该大于0.8mm,至于边距之类精度类的,并没有相关说明。

尝试了PCB与外壳板壳间距各边预留0.3mm,收到货发现这个预留的间隙导致间隙很大,PCB会滑动,在这里不得不感慨三维猴精度高…因为在自己的3D打印机上这么打是没问题的,我还是线下确认过才丢三维猴打印的。

我怀疑精度很高啊,暂且推测是基本无差距的,这个0.05mm也只是为了安装时容易插入外壳。现在尝试0.05mm边距,各位等几天,到时候再来修改文章。


2024年1月10日

重新看了一下三维猴的网站,3D文件下单那里有一个“3D模型设计规范”,里面详细讲了设计时要考虑打印的参数细节。

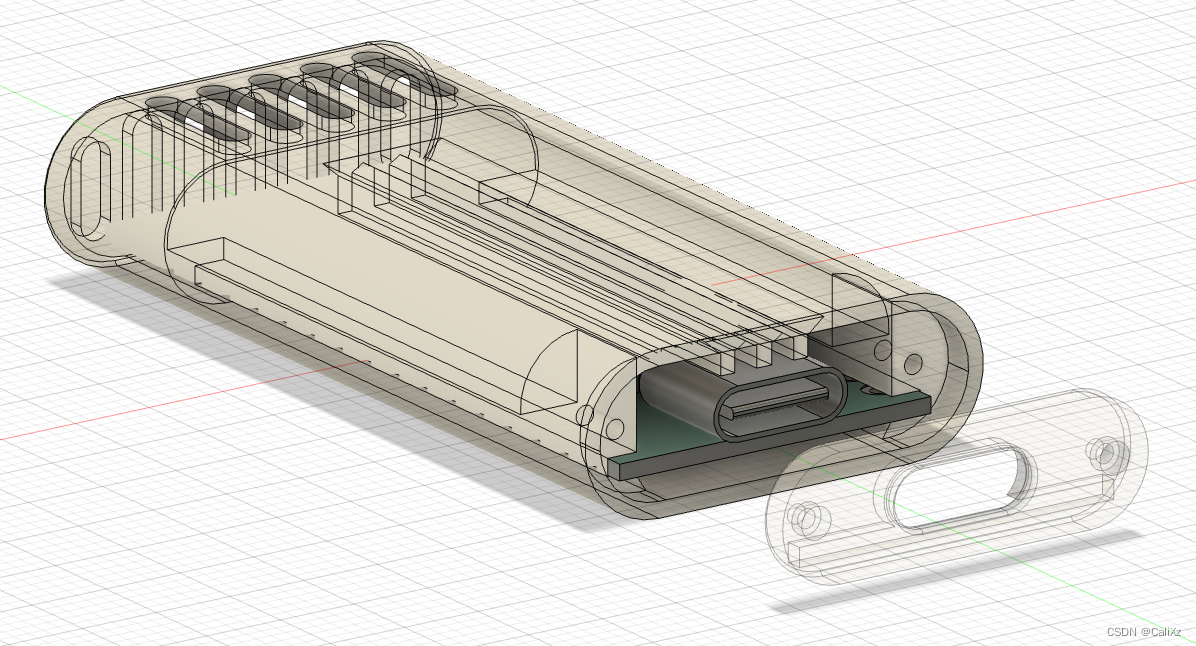

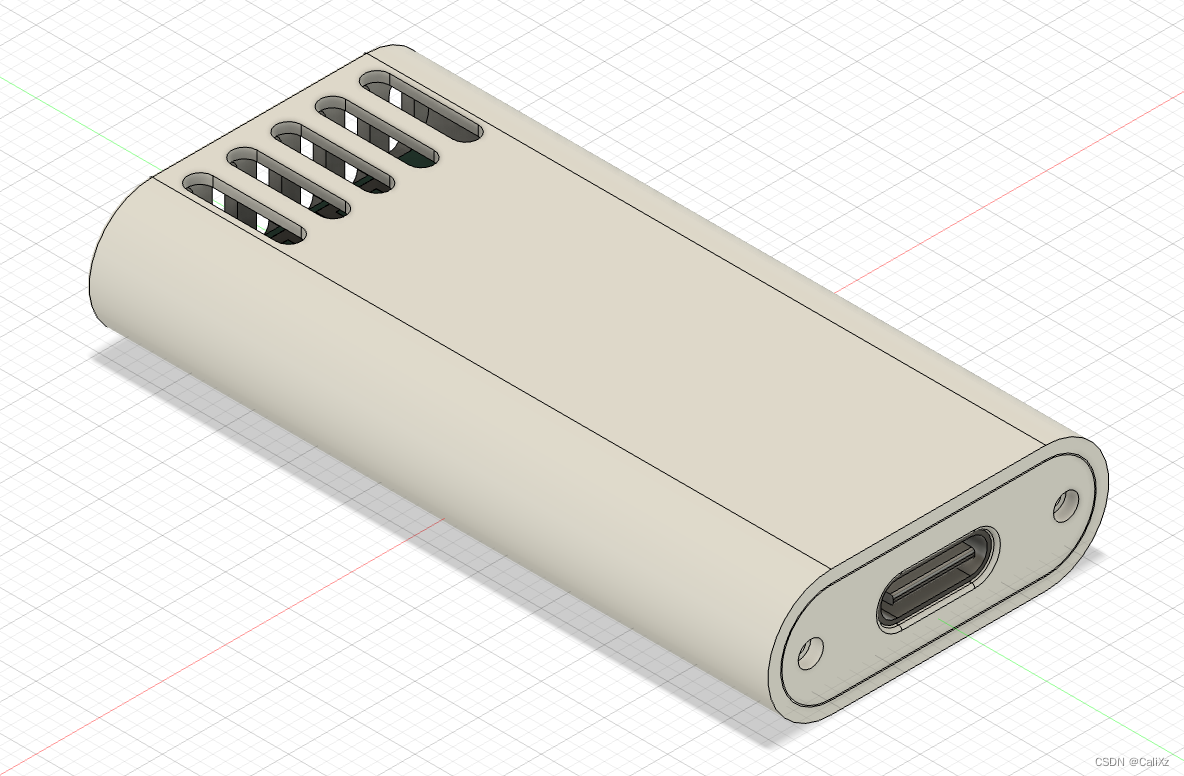

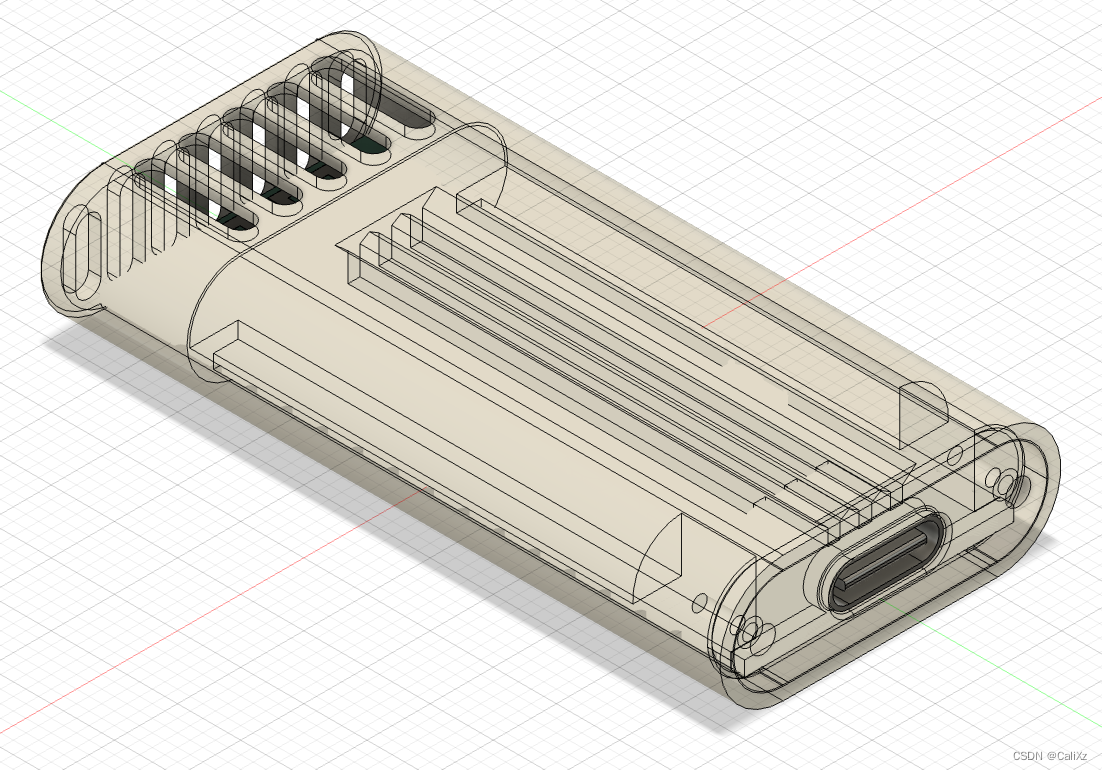

这是我设计的产品的大概外观:

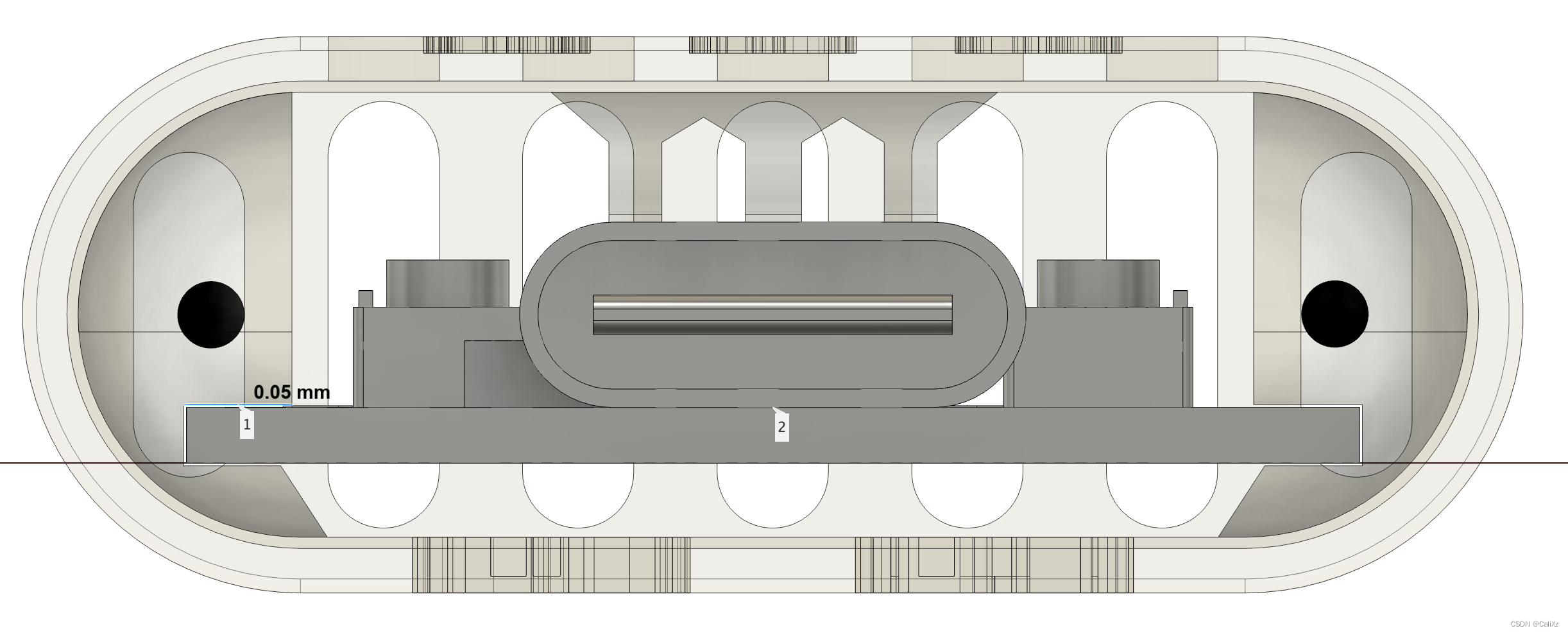

在此附上上次打印的细节反馈,PCB正面矩形边距拓展了0.05mm,简单来说就是四边距离外壳都是0.05mm,拿到手的实物效果是很紧,但是用点力PCB板子能塞的进去,塞进去之后完全不会晃动。

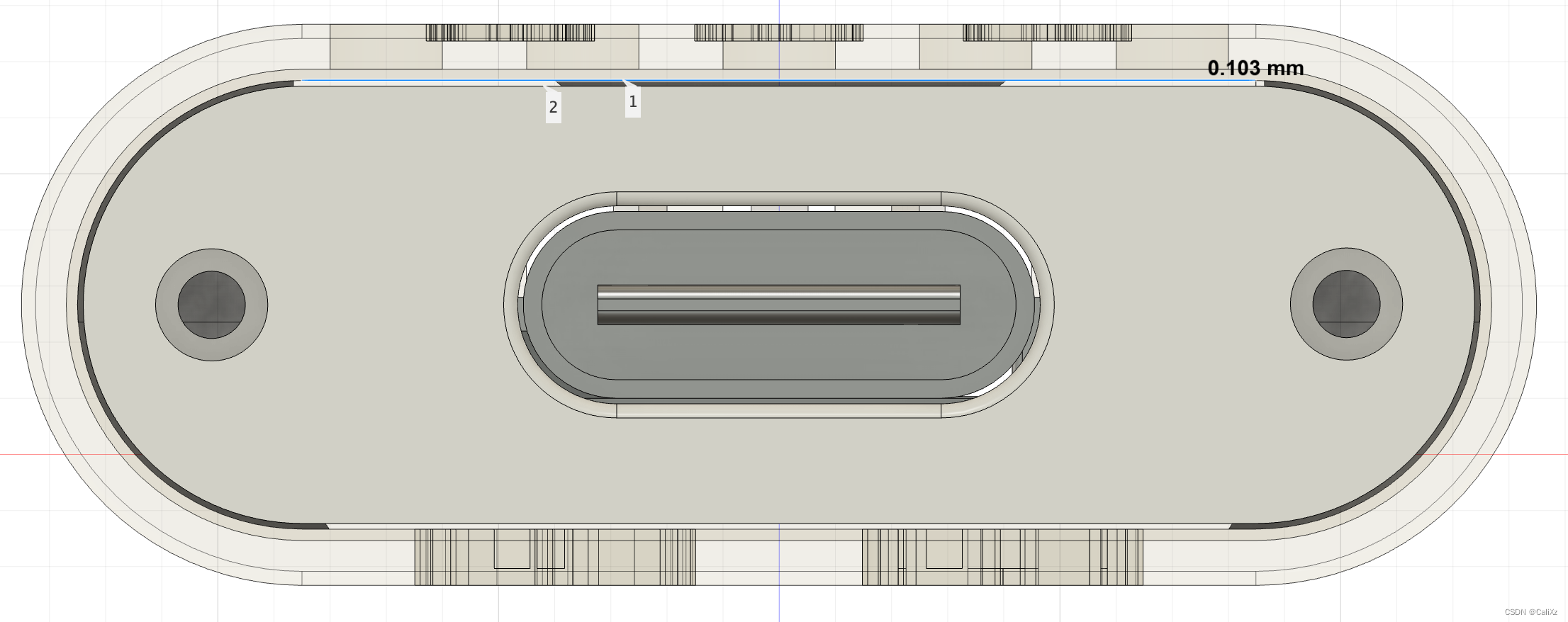

这个外壳盖子间距我设置为了0.1mm,实物打印效果是刚刚好,不会特别难塞进去,但是塞进去也不会晃动。
