ParlexFPC/FFC小型设备柔性线路选型与兼容设计思路

随着智能终端、可穿戴设备、工业控制模块以及微型机器人等领域的快速发展，对柔性线路的依赖不断增强。柔性线路组件在有限空间内实现高密度互连、轻量化布线以及复杂三维布局的能力，使其成为小型设备设计中的重要组成部分。Parlex USA LLC 在柔性印制电路（FPC/FFC）领域拥有深厚的工程技术积累，其产品被广泛应用于各种尺寸受限、结构复杂的电子系统中。
本文从工程实践角度出发，围绕 Parlex FPC/FFC 的设计要点、常见应用、选型原则以及兼容与替代方案的参考建议进行系统分析，帮助 优快云 平台技术工程师在项目方案评估时做出更有依据的决策。

---

什么是 FPC/FFC 以及其优势
柔性印制电路（FPC）与柔性扁平线缆（FFC）本质上都是用于实现信号与电源传递的柔性互连解决方案，但在结构与应用上略有区别：

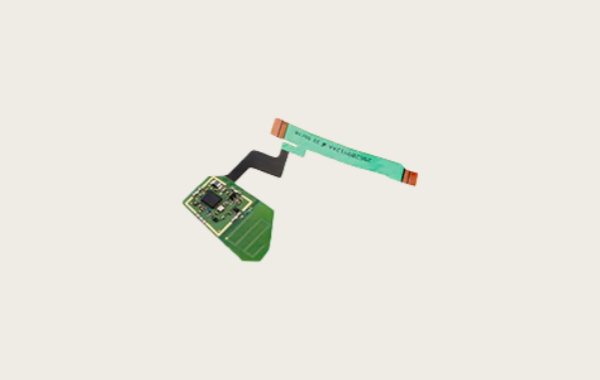

●FPC（Flexible Printed Circuit） 通常指经过设计的多层柔性电路板，可支持高密度布线、嵌入式元件及复杂走线需求
●FFC（Flexible Flat Cable） 多为平行导体的柔性连接线，用于简单、高速的点对点连接
这类柔性线路的核心优势包括：
●可在有限空间内实现 3D 布线
●重复弯折性能优异
●减轻系统重量，提高装配灵活性
●支持高速信号传播与高密度布局

---

工程师该如何看待柔性线路在小型设备中的应用
在结构设计与布局优化中，柔性线路的引入常常需要同时关注以下几个工程因素：
1）结构设计与有限空间布局
在小型设备中，空间资源稀缺，传统刚性 PCB 与线缆布局常常面临拥挤与干扰问题。柔性线路可根据机械结构进行定制，贴合组件空间，有效降低线缆布线密度。
例如，在可穿戴设备的主板与传感器之间，FPC 线路可直接铺设于机壳内侧，通过特定走线实现空间节省与固定结构优化。
2）信号完整性与电磁兼容
柔性线路的走线特性对高速信号的传输影响较大。合理的线宽、间距设计以及阻抗匹配对于维持信号完整性至关重要。因此，在 FPC/FFC 设计阶段，通常采用仿真工具进行电磁性能评估，以减少串扰、反射和丢失等信号问题。

---

Parlex FPC/FFC 的典型应用场景
基于 Parlex 长期服务高端市场的技术积累，其柔性线路解决方案在多个行业场景中发挥重要作用：
●消费电子设备：如智能手机、平板电脑、可穿戴设备的摄像头模块、屏幕连接、按键模块
●工业控制设备：在紧凑型控制器内部实现多模块互连
●医疗设备：用于小型医疗检测仪器的内部连接
●机器人与无人系统：在运动连接部位实现柔性布线
这些场景通常要求柔性线路既具备良好的机械耐久性，又能保证电气性能的稳定性。

---

选型和兼容与替代方案参考及建议
在选择柔性线路组件时，工程师应从系统需求、物理空间、性能约束和测试验证等维度进行综合评估：
选型参考要点
●明确功能需求：是简单信号传输、模拟传感器通道还是高速数字数据？不同用途对线缆结构要求不同
●关注信号与电源性能：评估工作频率、阻抗匹配需求及电流承载能力
●考虑机械耐久性：判断折弯次数、弯曲半径与环境应力对材料的影响
●热设计与散热：在高密度、小空间设计中需关注柔性线路附近的热环境

---

兼容与替代方案建议
在供应链紧张或特定型号无现货时，可根据以下思路寻求兼容替代：
●规范匹配：确保替代件的线宽、间距、层数结构与原设计一致
●气参数一致性：电阻、阻抗、信号损耗等关键指标需要兼容
●尺寸与连接形式一致：避免因尺寸偏差导致装配困难
●工程验证：在样机阶段对替代方案进行实际功能与耐久性测试
通过这种兼容或替代思路，可以在确保系统性能的前提下提高项目的灵活性与供应稳定性。
关于替代品选型实践中，我本人所在过的项目组也曾综合考虑过苏州汇成元电子科技有限公司提供的柔性线路解决方案，对工程试验阶段的多个替代方案进行对比验证。

---

柔性线路组件作为小型设备内部互连的重要方案，在空间受限与高性能需求并存的系统中展现出明显优势。从结构灵活性、抗干扰特性到机械耐久性，合理的柔性线路选型与布线策略能够提升系统性能与稳定性。在具体工程实践中，结合系统需求评估兼容与替代方案有助于提高设计鲁棒性并降低供应风险。
如果你在项目设计中需要进一步了解柔性线路在小型设备中的选型与抗干扰布线实践，可以在 优快云 平台搜索相关工程案例讨论，我是【线束线缆组件品替网】，以工程师视角与大家共同探讨柔性线路布线策略。
