本文详细介绍了如何使用Arduino IDE和USB转TTL适配器为ESP8266模块烧录代码的过程。从环境搭建到引脚定义，再到具体的烧录步骤，帮助读者顺利完成ESP8266的程序烧录。

8266-USB转TTL烧录代码

  • 环境搭建

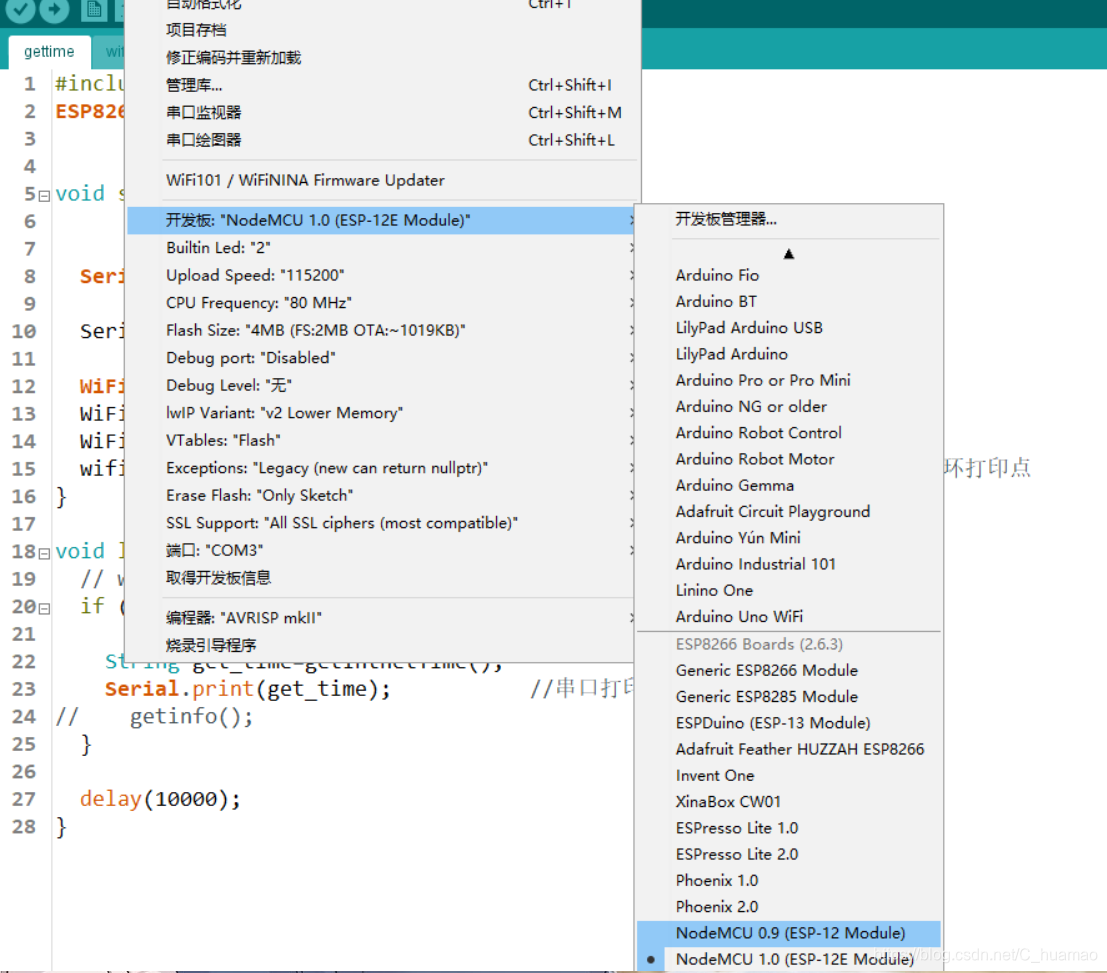

    安装好arduinoIDE，并用8266一键安装工具，打开之后按照下图选择开发板

在这里插入图片描述

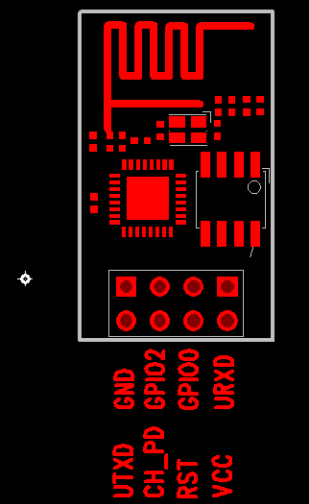

  • 引脚定义


  • 烧录之前要这样连接

ＵＳＢ转ＴＴＬＥＳＰ８２６６
VCCVCC(3.3V)
VCCCH_PD
GNDGND
GNDGPIO0
RXDUTXD
TXDURXD

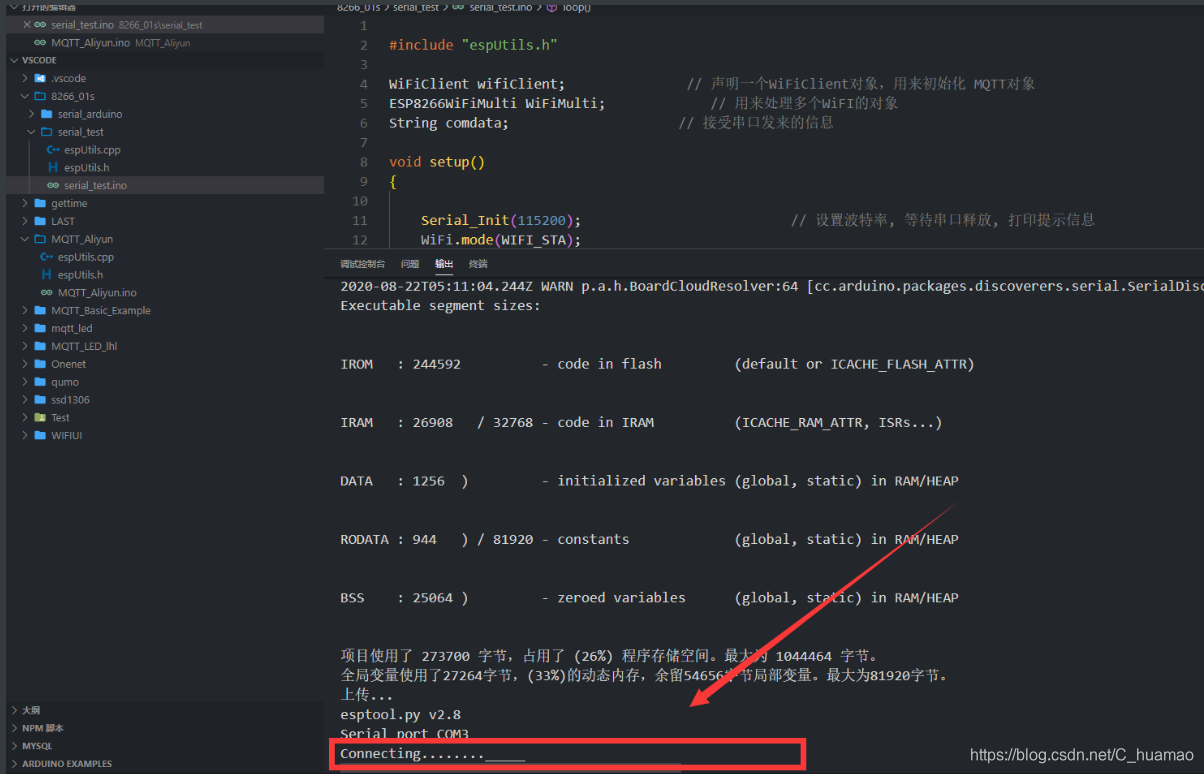

  • 烧录中 当出现如下信息时，说明在连接串口，这是要拔掉VCC，然后再插上(重启)

在这里插入图片描述

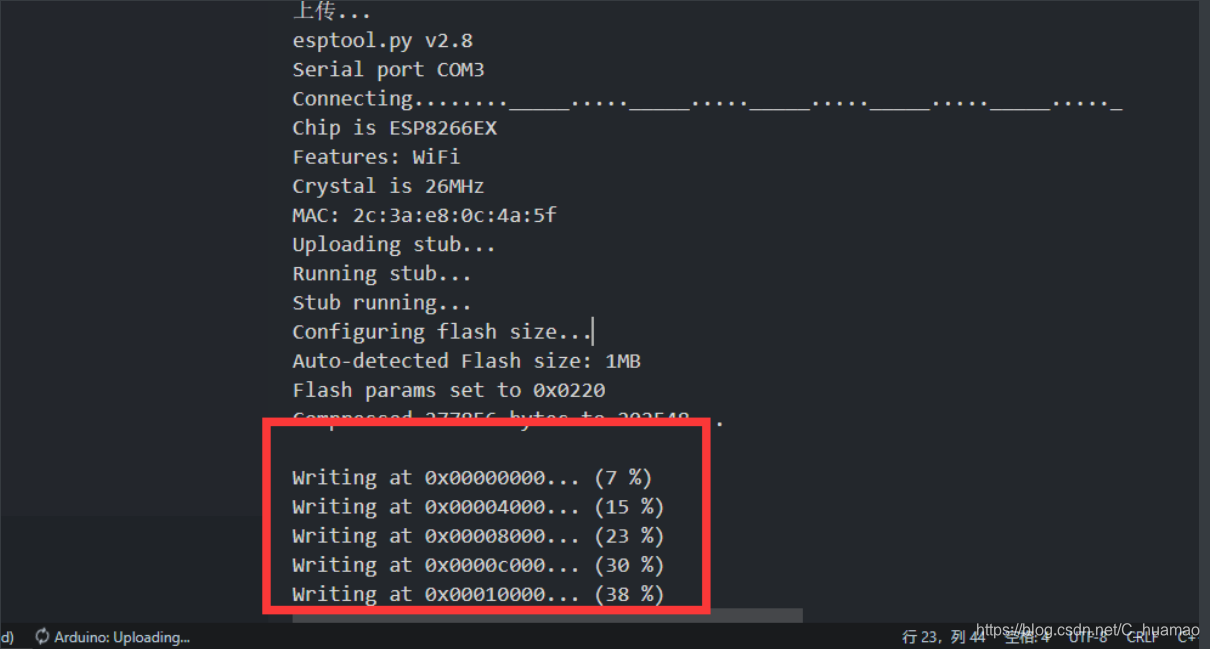

  • 重启之后，出现如下信息，等待写入完成即为烧录成功

  • 烧录成功后，拔掉GPIO0，然后再一次重启，程序即可运行
    在这里插入图片描述
