基于STC12C5A60S2系列1T 8051单片机定时器0在P3.7端口实现输出周期为1s频率为1Hz可调占空比方波

最新推荐文章于 2024-07-15 16:24:33 发布
最新推荐文章于 2024-07-15 16:24:33 发布
阅读量645 收藏 13
点赞数 16
CC 4.0 BY-SA版权
分类专栏： STC系列单片机底层驱动层应用层代码实现开发功能的程序框架 文章标签： 51单片机 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/CWQLTYH/article/details/138357174
该博客详细介绍了基于STC12C5A60S2系列1T 8051单片机如何利用定时器0在P3.7端口输出频率为1Hz、周期为1s且占空比可调的方波。内容涵盖单片机的管脚图、I/O口工作模式、定时器/计数器结构及特殊功能寄存器，并给出了具体的工作模式和初值计算方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

基于STC12C5A60S2系列1T 8051单片机定时器0在P3.7端口实现输出周期为1s频率为1Hz可调占空比方波应用

STC12C5A60S2系列1T 8051单片机管脚图

在这里插入图片描述在这里插入图片描述

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置

在这里插入图片描述

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍

在这里插入图片描述在这里插入图片描述

STC12C5A60S2系列1T 8051单片机定时器/计数器介绍

在这里插入图片描述在这里插入图片描述

STC12C5A60S2系列1T 8051单片机定时器/计数器的结构

在这里插入图片描述

基于STC12C5A60S2系列1T 8051单片机定时器/计数器的特殊功能寄存器列表

在这里插入图片描述

基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1、2用到的特殊功能寄存器

STC12C5A60S2系列1T 8051单片机辅助寄存器AUXR

在这里插入图片描述在这里插入图片描述
作用：用来设置STC12C5A60S2系列1T 8051单片机定时器/计数器类型、定时分频

定时器/计数器工作模式寄存器TMOD

在这里插入图片描述在这里插入图片描述
作用：用来设置STC12C5A60S2系列1T 8051单片机定时器/计数器以下功能
（1）、设置定时器/计数器启动与停止
（2）、设置定时器/计数器是定时还是计数
（3）、设置定时器/计数器工作方式

定时器/计数器控制寄存器TCON

在这里插入图片描述在这里插入图片描述
作用：用来设置STC12C5A60S2系列1T 8051单片机定时器/计数器以下功能
（1）、设置定时器/计数器溢出标志
（2）、设置定时器/计数器运行
（3）、设置外部中断请求标志
（4）、设置外部中断工作方式

定时器/计数器时钟输出和掉电唤醒寄存器WAKE_CLKO

在这里插入图片描述

定时器/计数器2工作模式寄存器T2MOD

在这里插入图片描述

定时器/计数器2控制寄存器T2CON

在这里插入图片描述

基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1、2工作模式

定时器/计数器0工作模式

定时器/计数器0模式0

在这里插入图片描述

定时器/计数器0模式1

在这里插入图片描述
在这里插入图片描述

定时器/计数器0模式2

在这里插入图片描述在这里插入图片描述

定时器/计数器0模式3

在这里插入图片描述

定时器/计数器1工作模式

定时器/计数器1模式0

在这里插入图片描述

定时器/计数器1模式1

在这里插入图片描述

定时器/计数器1模式2

在这里插入图片描述

定时器/计数器2工作模式

捕获模式

在这里插入图片描述

自动重装递增计数器模式

在这里插入图片描述

自动重装递减计数器模式

在这里插入图片描述

波特率发生器模式

在这里插入图片描述

时钟输出模式

在这里插入图片描述

基于STC12C5A60S2系列1T 8051单片机定时器/计数器0、1初值计算

在这里插入图片描述在这里插入图片描述

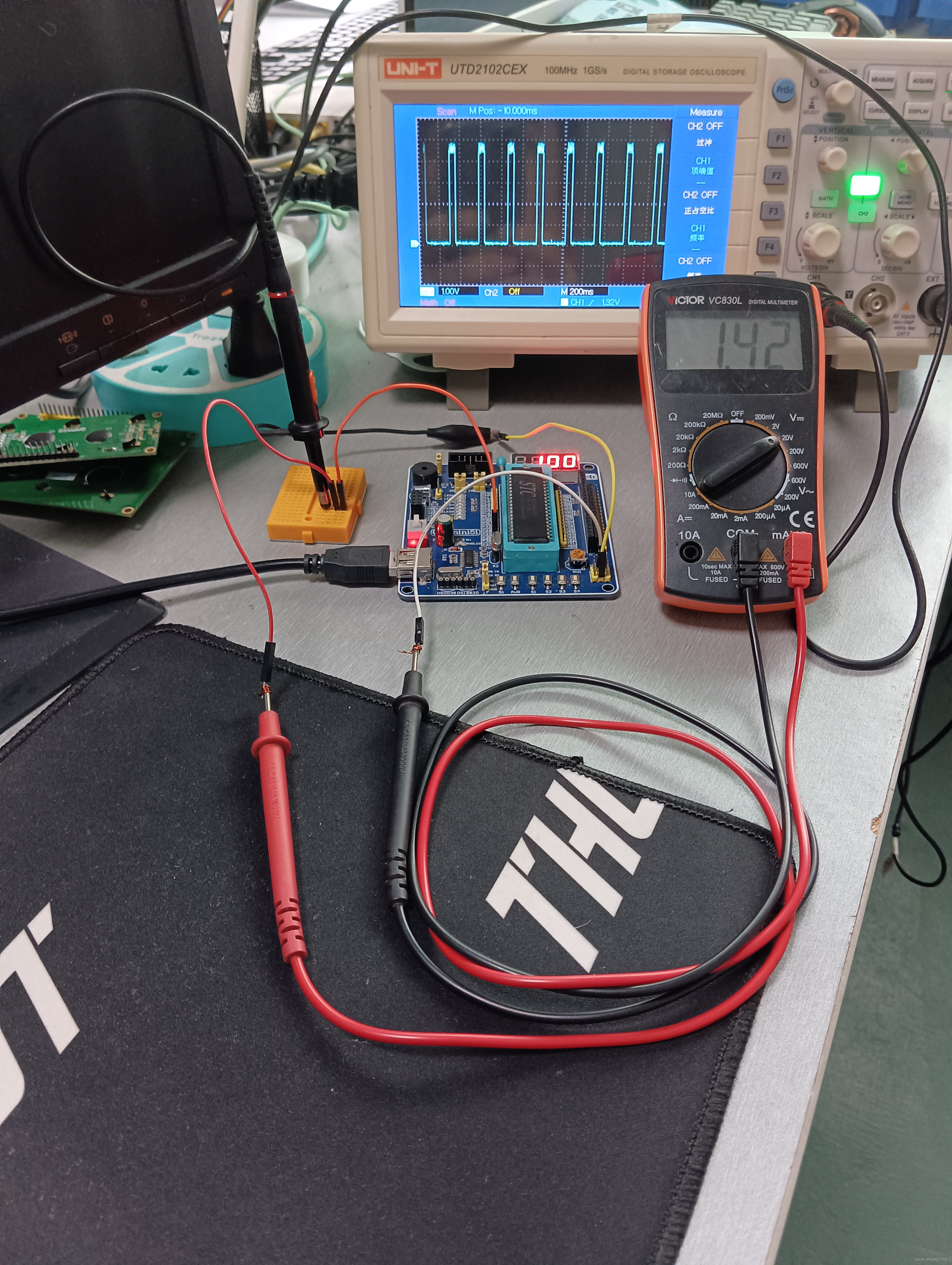

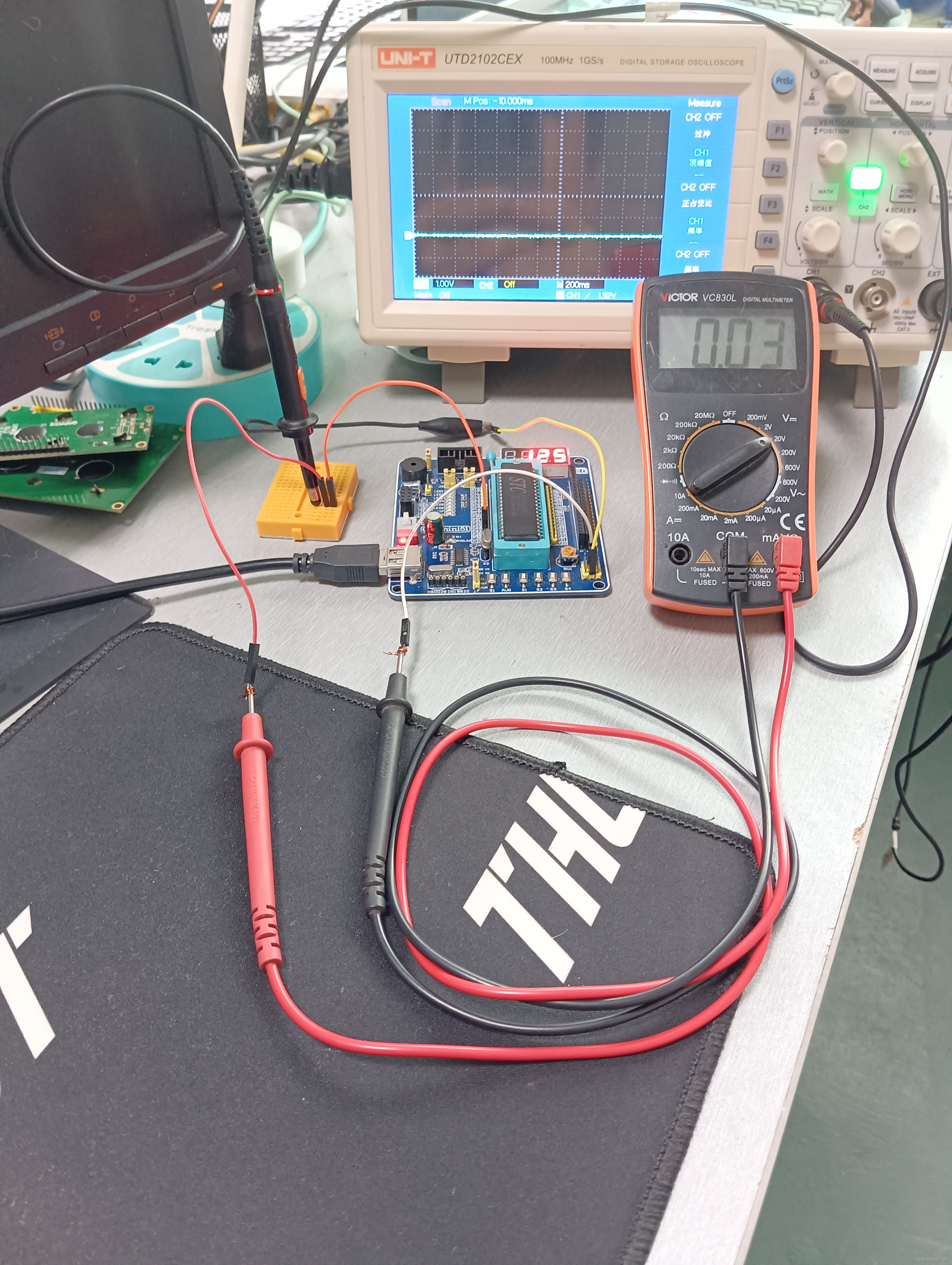

基于STC12C5A60S2系列1T 8051单片机定时器0在P3.7端口实现输出周期为1s频率为1Hz可调占空比方波的功能

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
main.c

#include "STC12C5A60S2.h"
#include "Timer0.h"
#include "Key.h"
#include "Digitron.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
  void main(void)//主函数
{


   Timer0Init();//定时器0的16位定时模式1用12分频定时2ms初始化函数 晶振为12MHz
   DigitronBootDisplay();//数码管开机显示函数
   while(1)//主循环
 {


    KeyScanResult();//按键扫描结果函数
   }
  }

Key.c

#include "Key.h"
#include "Timer0.h"
#define	uchar unsigned char	//定义无符号字符
#define	uint  unsigned int	//定义无符号整形
#define KeyPressDeshakeTime 15//自定义按键按下消抖时间为20ms
#define KeyLongPressDelayTime 100//自定义按键长按延时时间为200ms
//uchar ClearKeyPressFlag = 0;//定义清零按键按下标志位变量为0
//uchar SetKeyFlag = 0;//定义设置按键标志位变量为0
//uchar SetKeyPressCountFlag = 1;//定义设置按键按下计数标志位变量为1
//uchar SetKeyShortPressLcokFlag = 0;//定义设置按键短按按下锁定标志位变量为0
uchar AddKeyPressLcokFlag = 0;//定义增加按键锁定标志位变量为0
uchar AddKeyShortPressLcokFlag = 0;//定义增加按键短按按下锁定标志位变量为0
uchar AddKeyLongPressLcokFlag = 0;//定义增加按键长按按下锁定标志位变量为0
uchar DecKeyPressLcokFlag = 0;//定义减少按键锁定标志位变量为0
uchar DecKeyShortPressLcokFlag = 0;//定义减少按键短按按下锁定标志位变量为0
uchar DecKeyLongPressLcokFlag = 0;//定义减少按键长按按下锁定标志位变量为0
//uchar SetKeyShortPressCount = 0;//定义设置按键短按按下计数变量为0
//uchar SetKeyShortPressFlag = 0;//定义设置按键短按按下标志位变量为0
//uchar SetKeyShortPressCountFlag = 1;//定义设置按键短按按下计数标志位变量为1
//uchar SetKeyLongPressLcokFlag = 0;//定义设置按键长按按下锁定标志位变量为0
//uchar SetKeyLongPressCount = 0;//定义设置按键长按按下计数变量为0
//uchar SetKeyLongPressFlag = 0;//定义设置按键长按按下标志位变量为0
//uint  SetKeyLongPressCountFlag = 1;//定义设置按键长按按下计数标志位变量为0
uint  KeyPressDelayTime = 0;//定义按键按下延时时间变量为0
uint  KeyLiftDelayTime = 0;//定义按键弹起延时时间变量为0
uint  KeyPressNumber = 0;//定义按键按下数值变量为0
uint  KeyType = 0;//定义按键类型变量为0
//  uint KeyScan ()//带按键返回值的按键扫描函数
  void KeyScan ()//按键扫描函数
{



   if((AddKey == 0) && (AddKeyPressLcokFlag == 0))//增加按键按下
 {


	DecKeyPressLcokFlag = 1;//减少按键按下锁定标志位变量置1 防止增加按键按下时 有减少按键按下 从而实现增加减少按键互不干扰
	KeyPressDelayTime++;//按键按下延时时间变量自加
	if((AddKeyShortPressLcokFlag == 0) && (AddKeyLongPressLcokFlag == 0))//增加按键短按按下锁定标志位变量为0与增加按键长按按下锁定标志位变量为0 一是为了增加按键第1次能短按 二是为了增加按键第1次短按后 如果不松手一直按着 会激活增加按键短按锁定标志位置1 跳出增加按键短按 进入增加按键长按 三是为了增加按键长按后松手 防止进入短按 从而实现短按与长按互不干扰
  {


	 if(KeyPressDelayTime > KeyPressDeshakeTime)//判断按键按下延时时间变量是否大于按键按下消抖时间
   {


      KeyPressDelayTime = 0;//按键按下延时时间变量清0 为了跳出设置按键短按延时 进入设置按键长按延时
	  AddKeyShortPressLcokFlag = 1;//增加按键短按按下锁定标志位变量置1 跳出增加按键短按 进入增加按键长按 防止增加按键长按时进入短按 从而实现短按与长按互不干扰
	 }
    }
	 if(KeyPressDelayTime > KeyLongPressDelayTime)//判断按键按下延时时间变量是否大于按键长按延时时间
   {


      KeyPressDelayTime = 0;//按键按下延时时间变量清0 重启下一步按键按下延时操作
	  AddKeyShortPressLcokFlag = 0;//增加按键短按按下锁定标志位变量置1 防止增加按键长按后松手进入短按 从而实现短按与长按互不干扰
      AddKeyLongPressLcokFlag = 1;//增加按键长按按下锁定标志位变量置1 一是为了增加按键长按按下后松手再触发其他功能作判断依据 二是为了增加按键长按后松手 防止进入短按 从而实现短按与长按互不干扰
	  KeyType = 1;//此处是增加按键长按
	 }
