基于STC8H4K64TL单片机的触摸功能和数码管驱动功能实现一个触摸按键单击长按都增加数值另一个触摸按键单击长按都减少数值应用

原创 已于 2024-07-21 21:56:03 修改 · 2.1k 阅读 · 26 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件 #51单片机

于 2024-07-19 10:25:46 首次发布

基于STC8H4K64TL单片机的触摸功能和数码管驱动功能实现一个触摸按键单击长按都增加数值另一个触摸按键单击长按都减少数值应用

STC8H4K64TL单片机介绍

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H4K64TL单片机管脚图（48个引脚）

在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H4K64TL单片机串口仿真与串口通信

在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H4K64TL单片机管脚图（32个引脚）

在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H4K64TL单片机管脚图（20个引脚）

在这里插入图片描述在这里插入图片描述

STC8H系列单片机管脚说明

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H系列单片机I/O口

在这里插入图片描述在这里插入图片描述

STC8H系列单片机I/O口相关寄存器

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H系列单片机配置I/O口

在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H系列单片机I/O口结构图

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H系列单片机如何设置I/O口对外输出速度

在这里插入图片描述

STC8H系列单片机如何设置I/O口电流驱动能力

在这里插入图片描述

STC8H系列单片机如何降低I/O口对外辐射能力

在这里插入图片描述

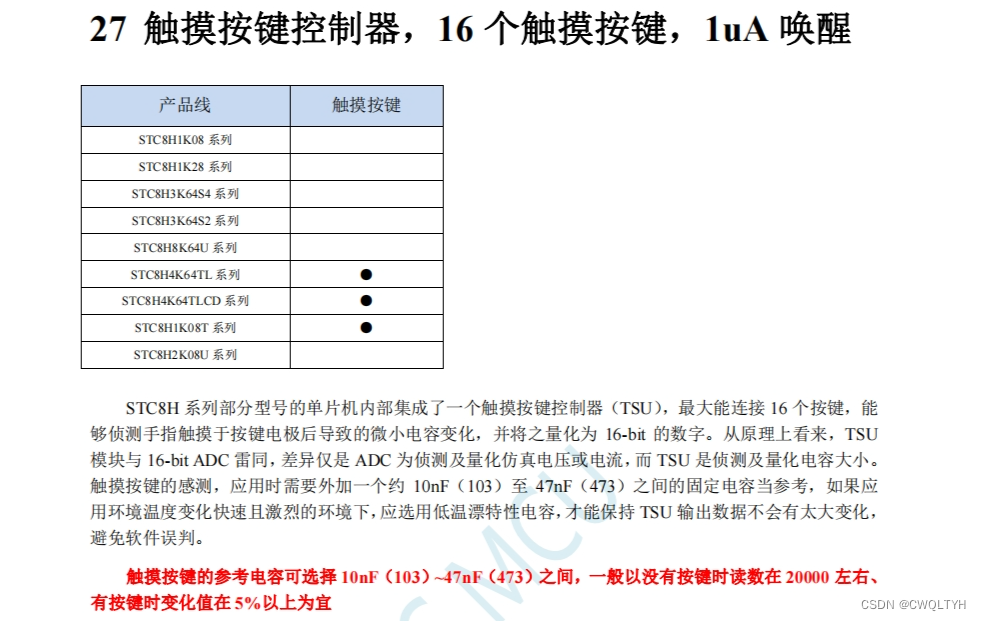

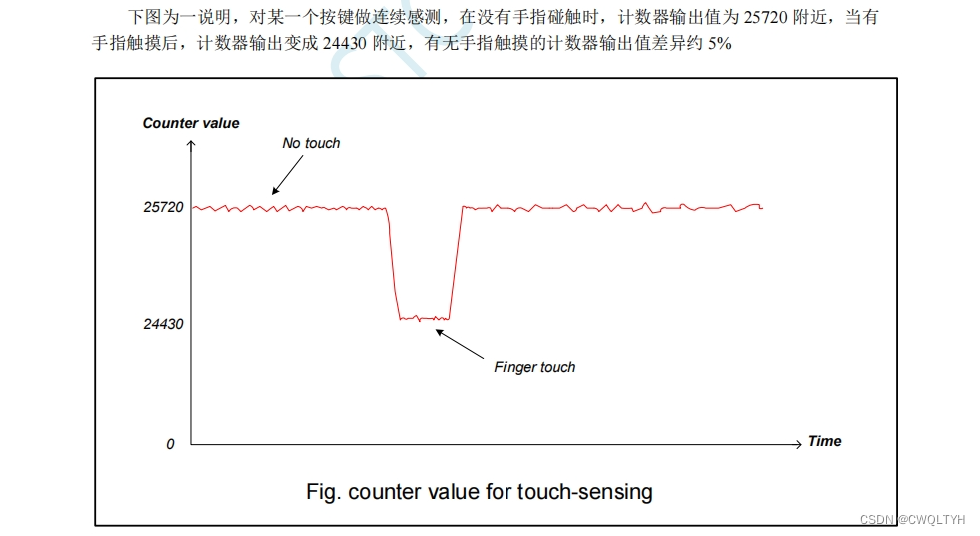

带触摸功能的STC8H系列单片机

在这里插入图片描述在这里插入图片描述在这里插入图片描述

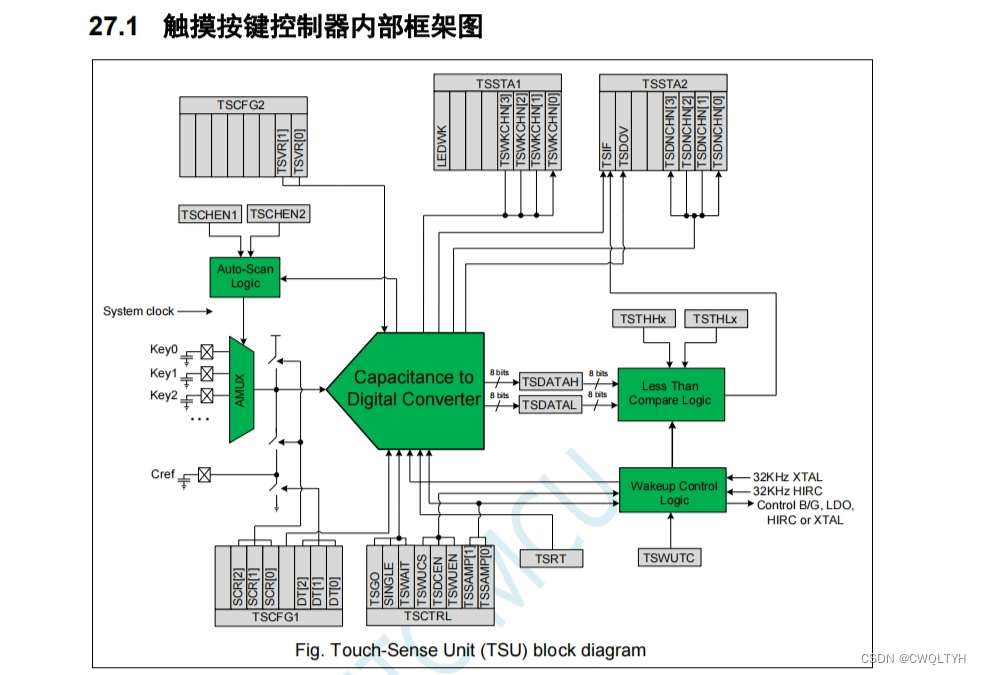

STC8H系列单片机触摸按键控制器内部框架图

在这里插入图片描述

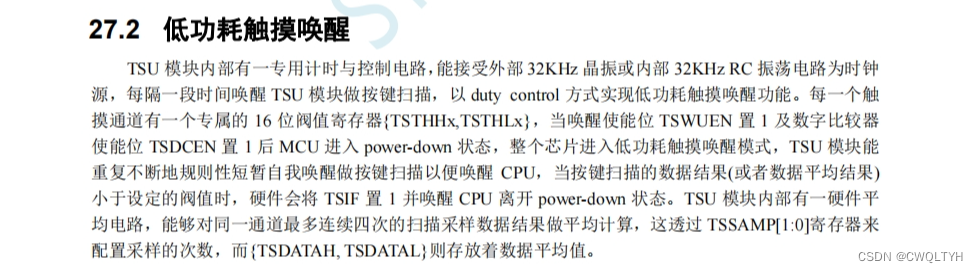

STC8H系列单片机低功耗触摸唤醒

在这里插入图片描述

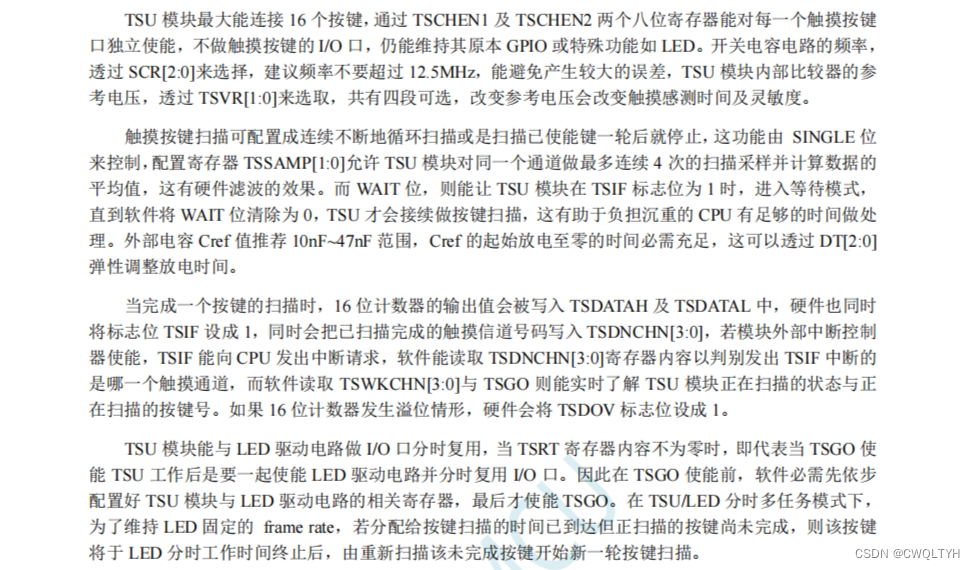

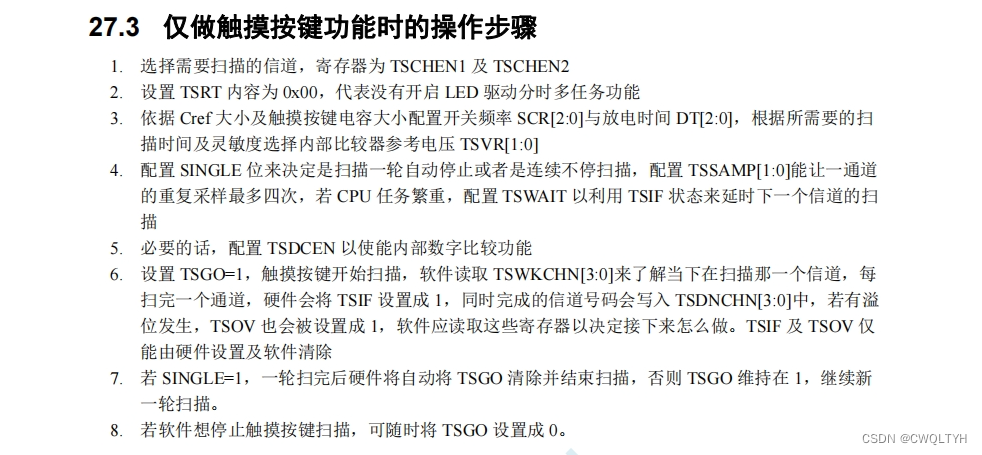

STC8H系列单片机仅做触摸按键功能时的操作步骤

在这里插入图片描述

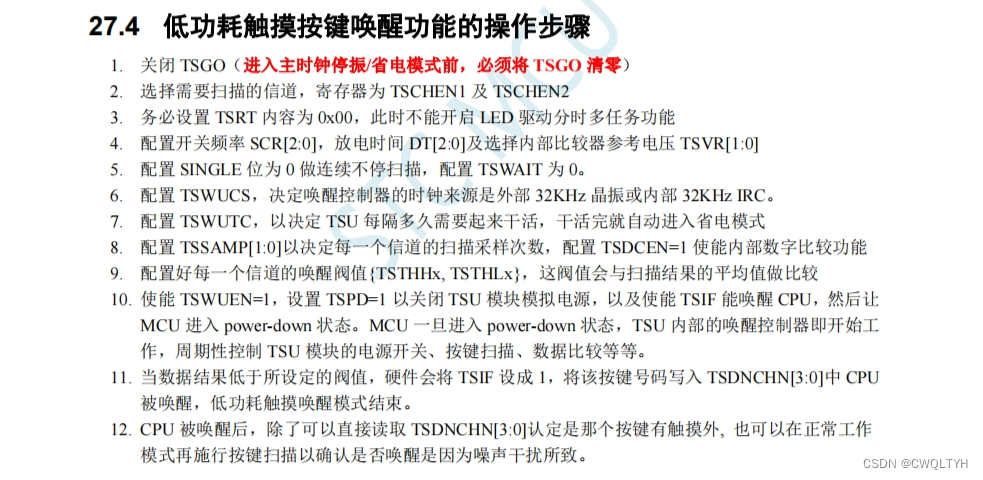

STC8H系列单片机低功耗触摸按键唤醒功能的操作步骤

在这里插入图片描述

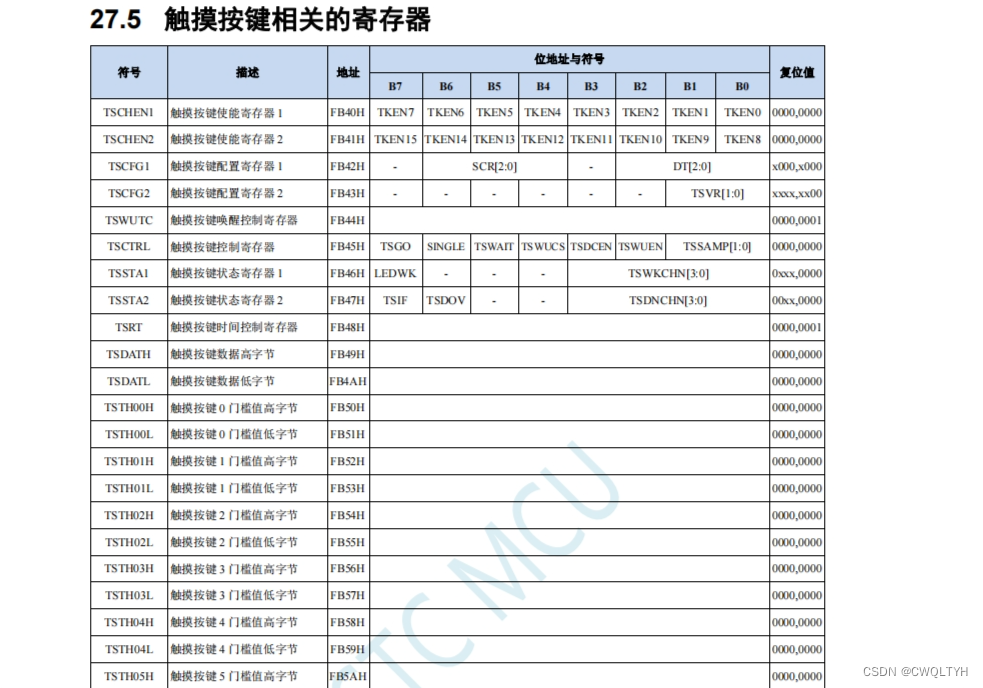

STC8H系列单片机触摸按键相关寄存器

在这里插入图片描述在这里插入图片描述在这里插入图片描述

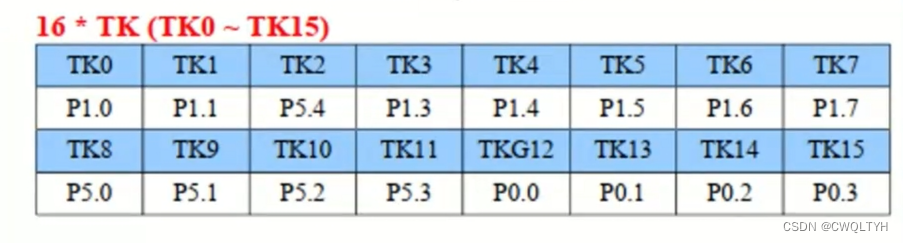

STC8H系列单片机触摸按键I/0口设置

在这里插入图片描述

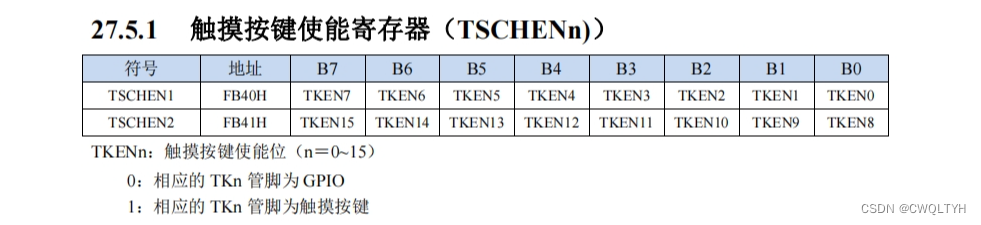

STC8H系列单片机触摸按键使能寄存器

在这里插入图片描述

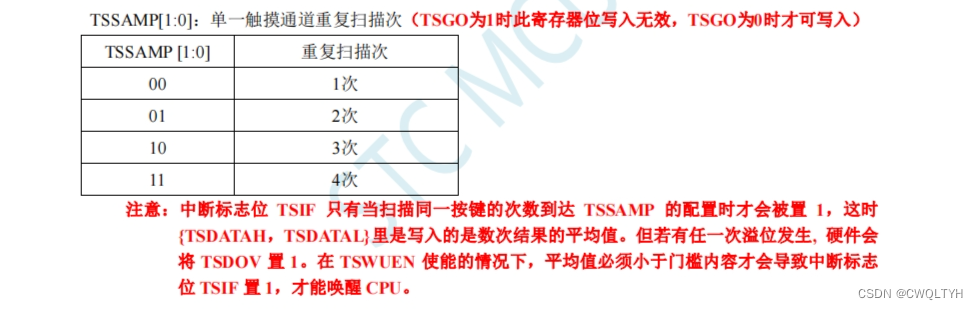

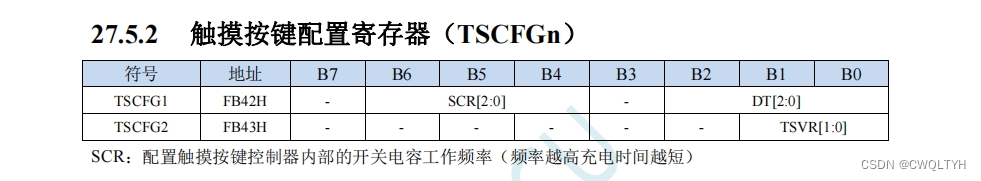

STC8H系列单片机触摸按键配置寄存器

在这里插入图片描述在这里插入图片描述

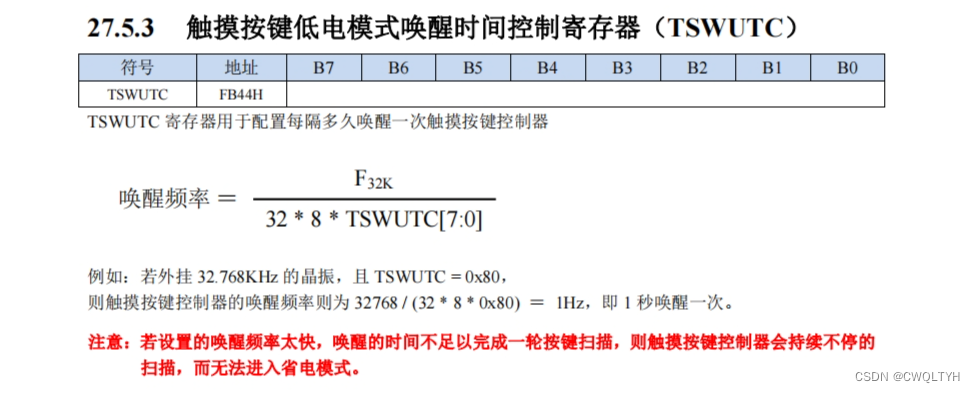

STC8H系列单片机触摸按键低电模式唤醒时间控制寄存器

在这里插入图片描述

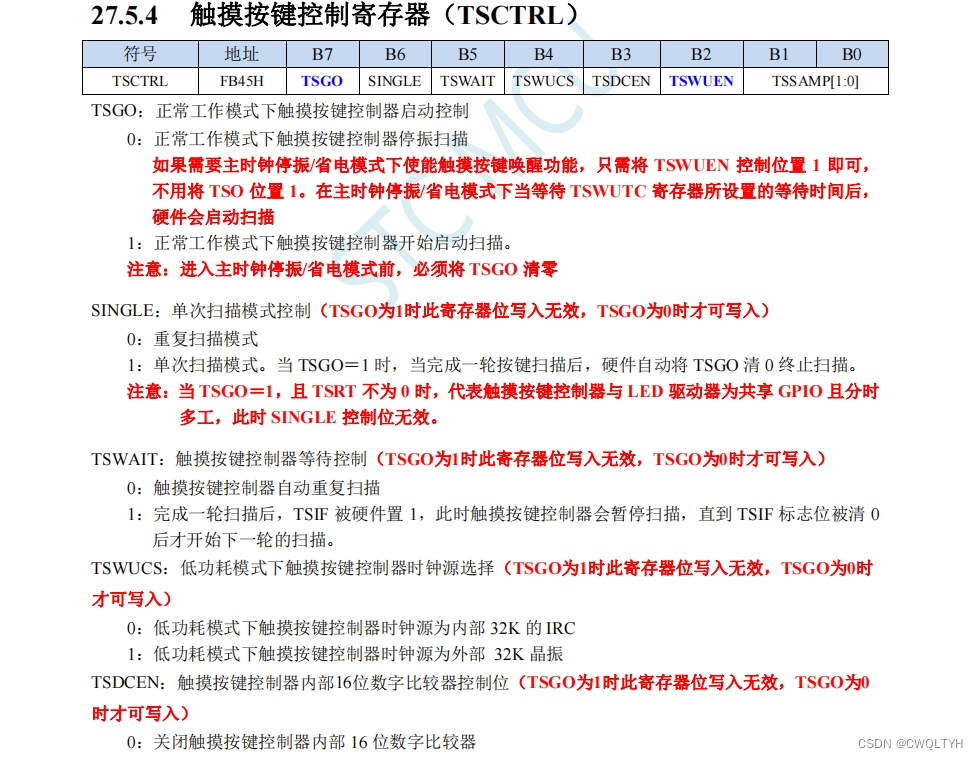

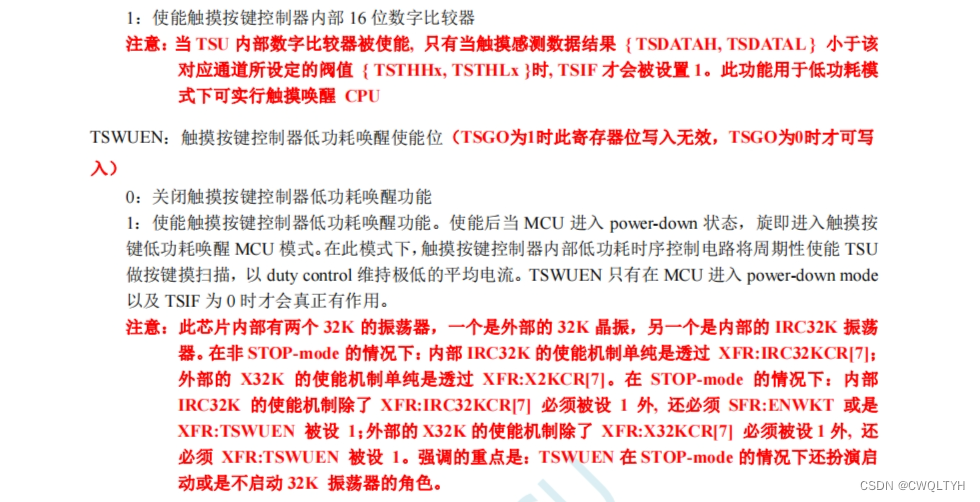

STC8H系列单片机触摸按键控制寄存器

在这里插入图片描述在这里插入图片描述在这里插入图片描述

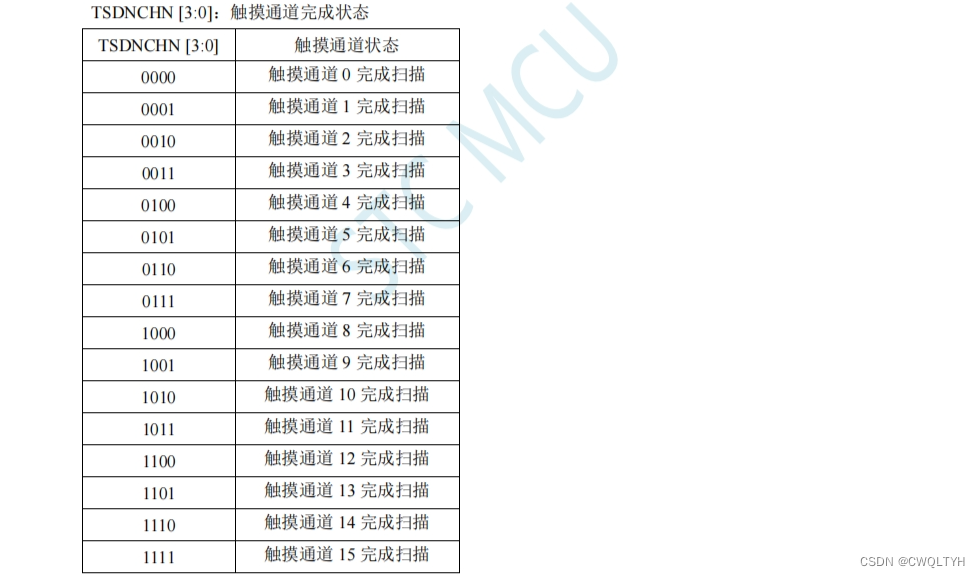

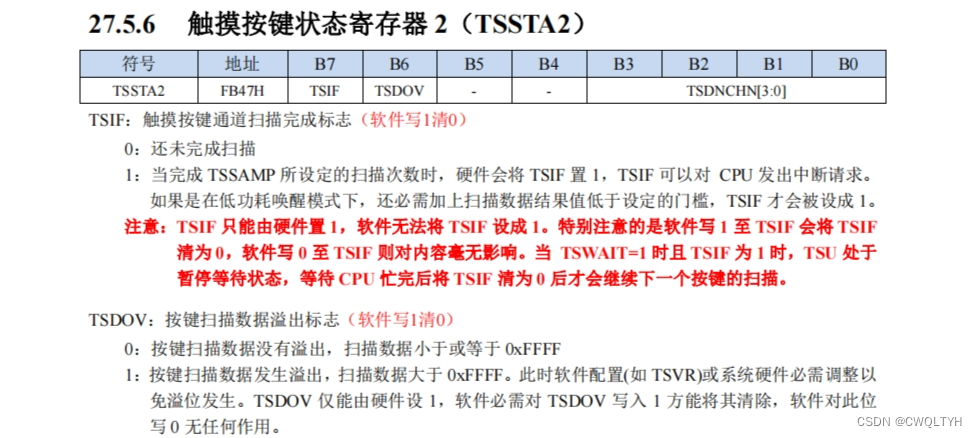

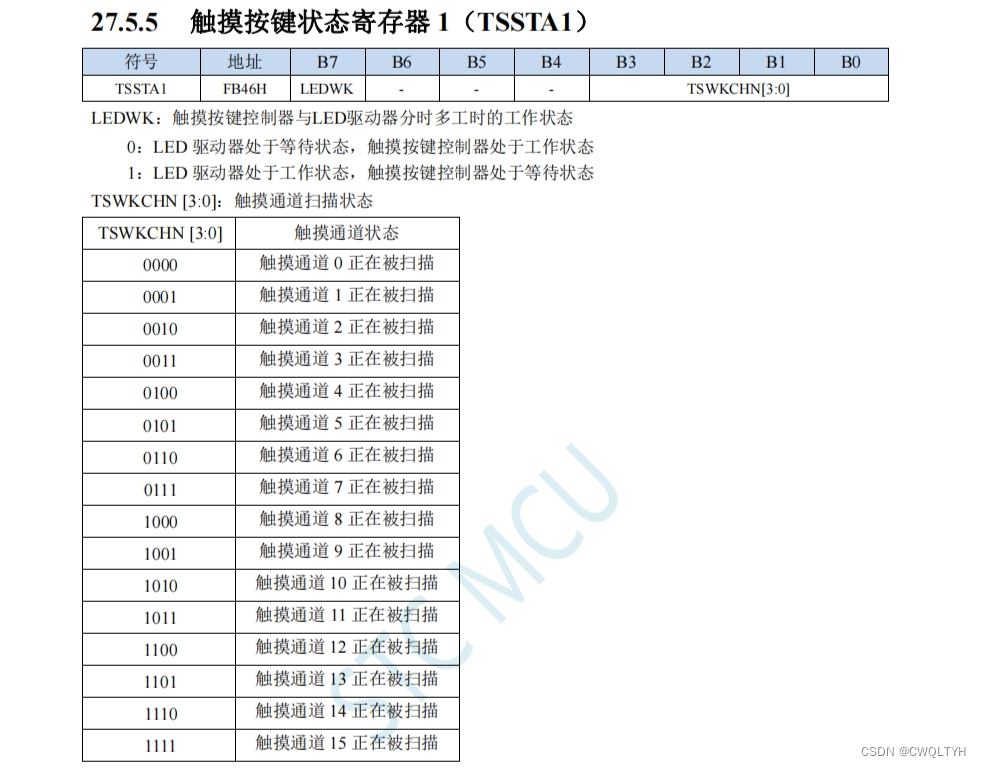

STC8H系列单片机触摸按键状态寄存器1

在这里插入图片描述

STC8H系列单片机触摸按键状态寄存器2

在这里插入图片描述在这里插入图片描述

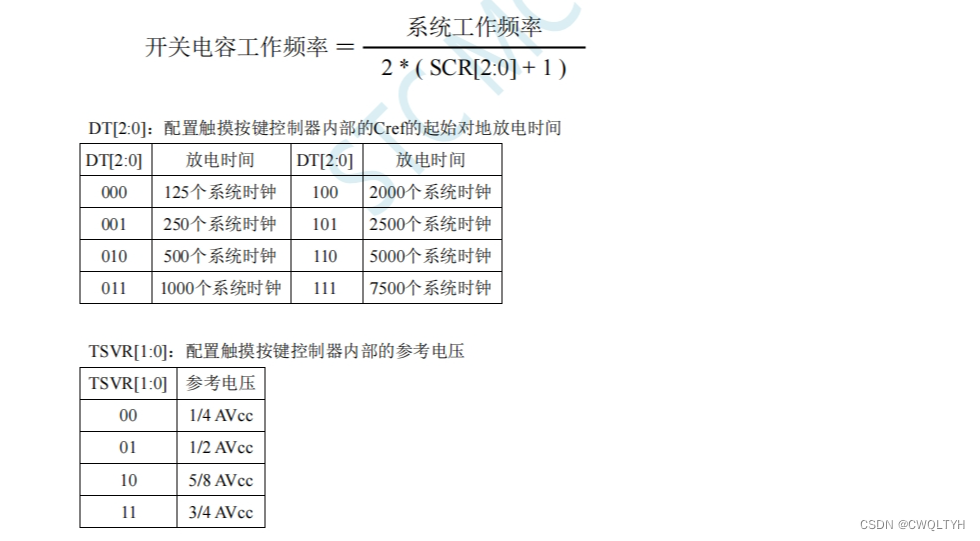

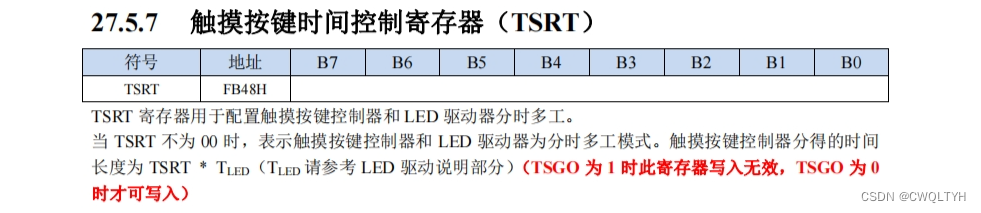

STC8H系列单片机触摸按键时间控制寄存器

在这里插入图片描述

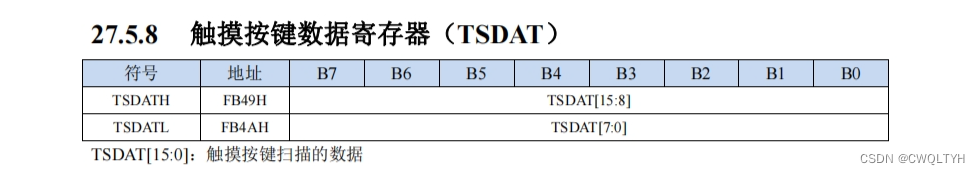

STC8H系列单片机触摸按键数据寄存器

在这里插入图片描述

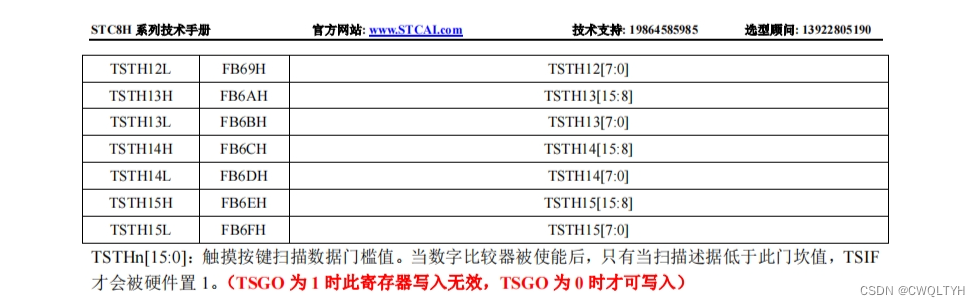

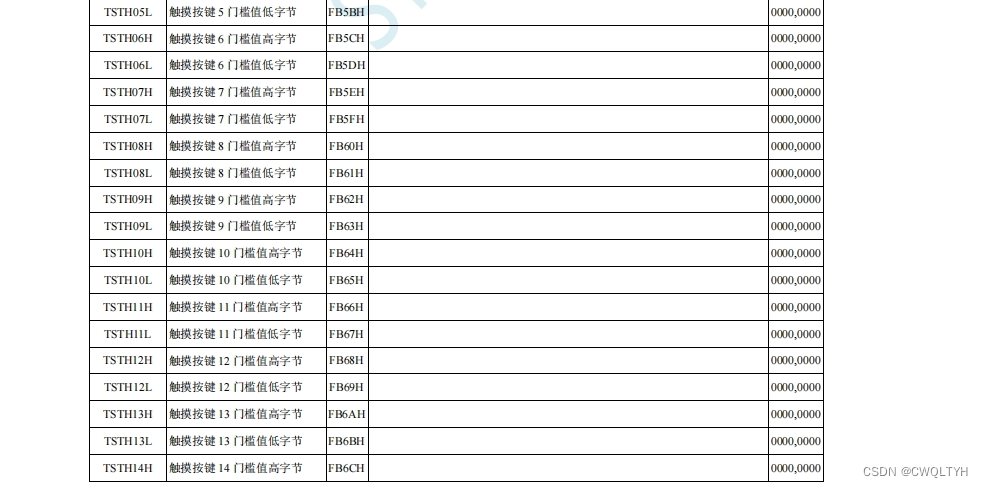

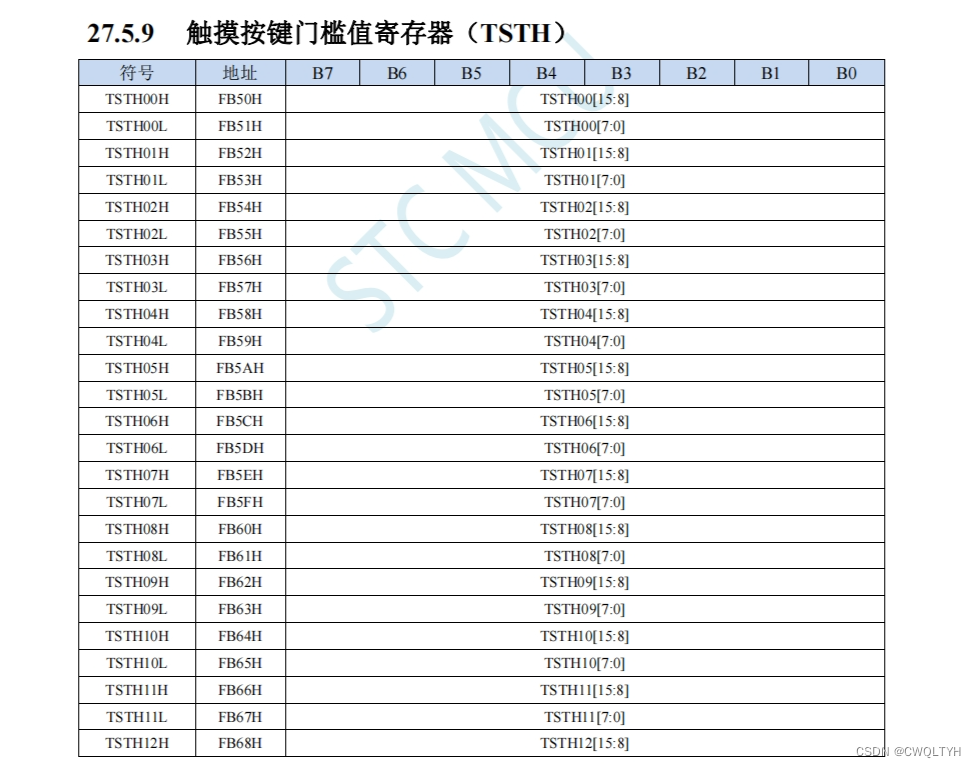

STC8H系列单片机触摸按键门槛值寄存器

在这里插入图片描述在这里插入图片描述

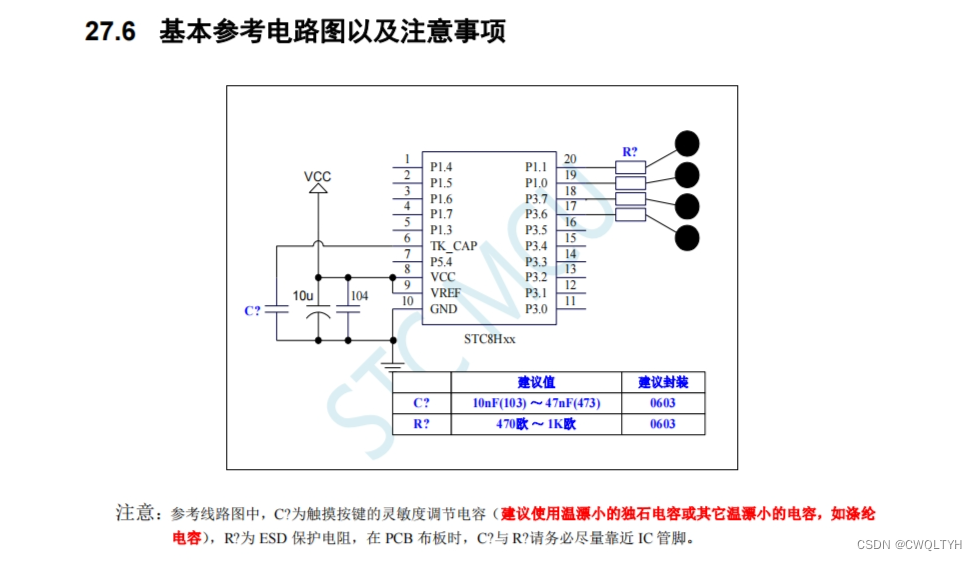

STC8H系列单片机触摸按键基本参考电路图及注意事项

在这里插入图片描述

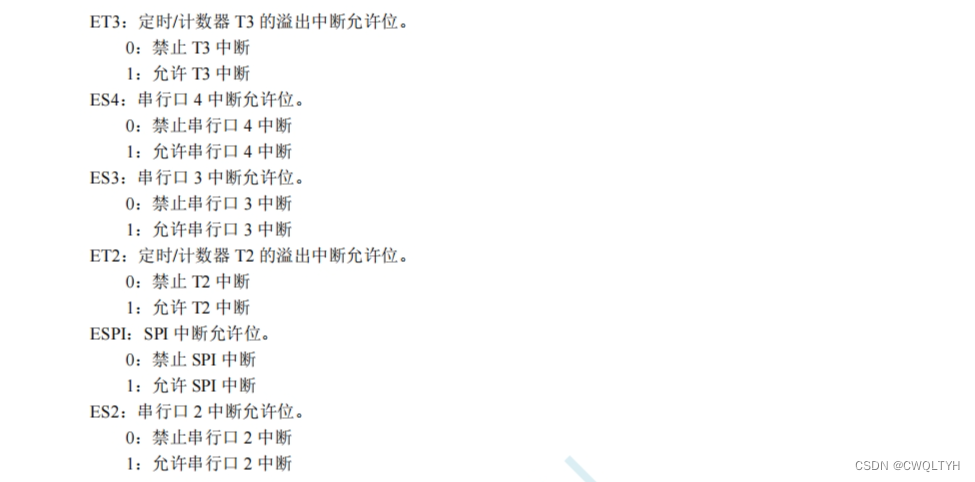

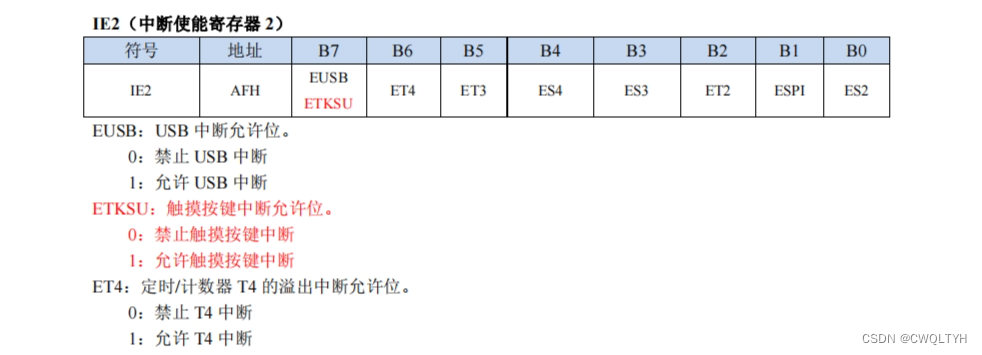

STC8H系列单片机触摸按键中断设置

在这里插入图片描述在这里插入图片描述

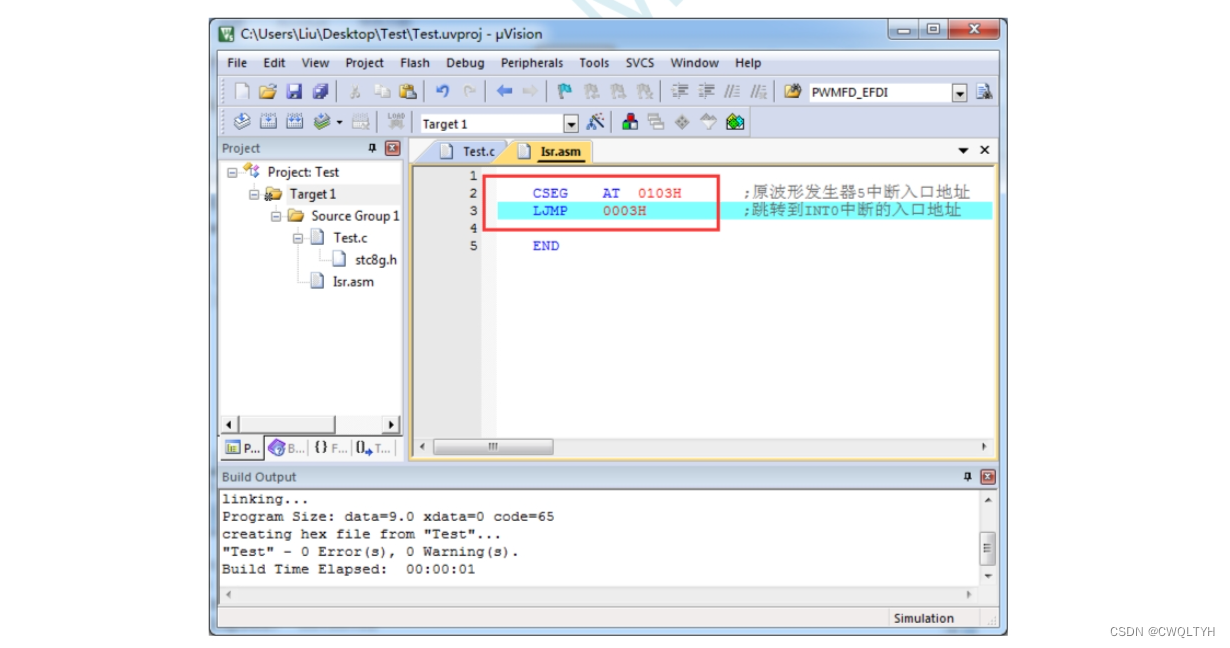

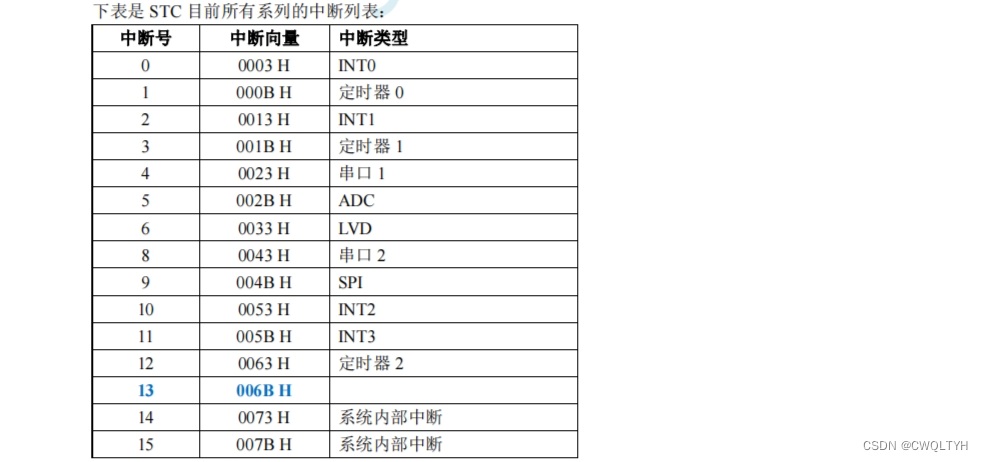

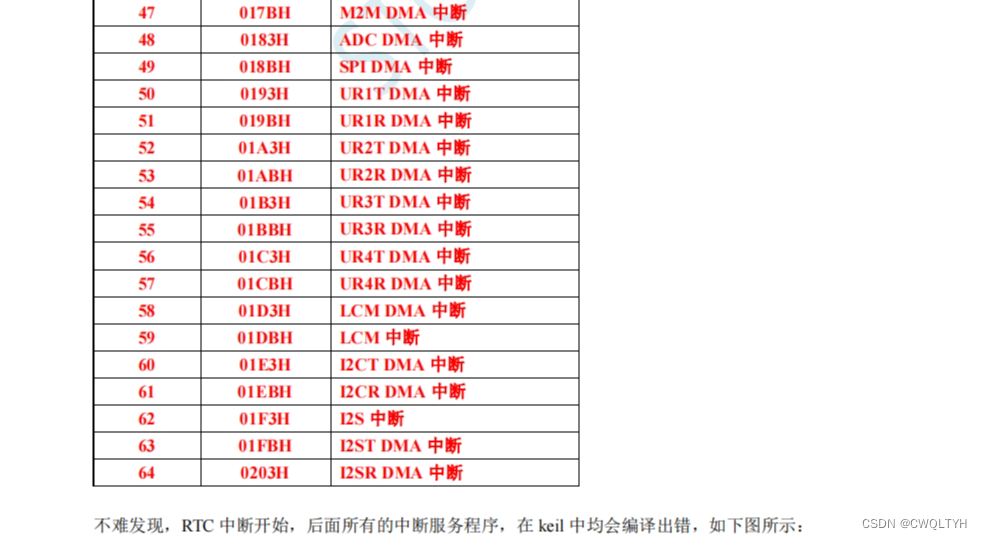

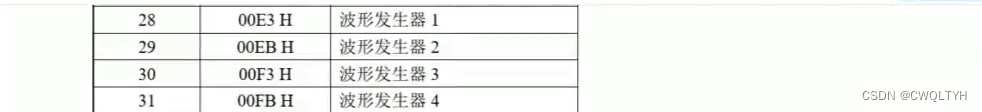

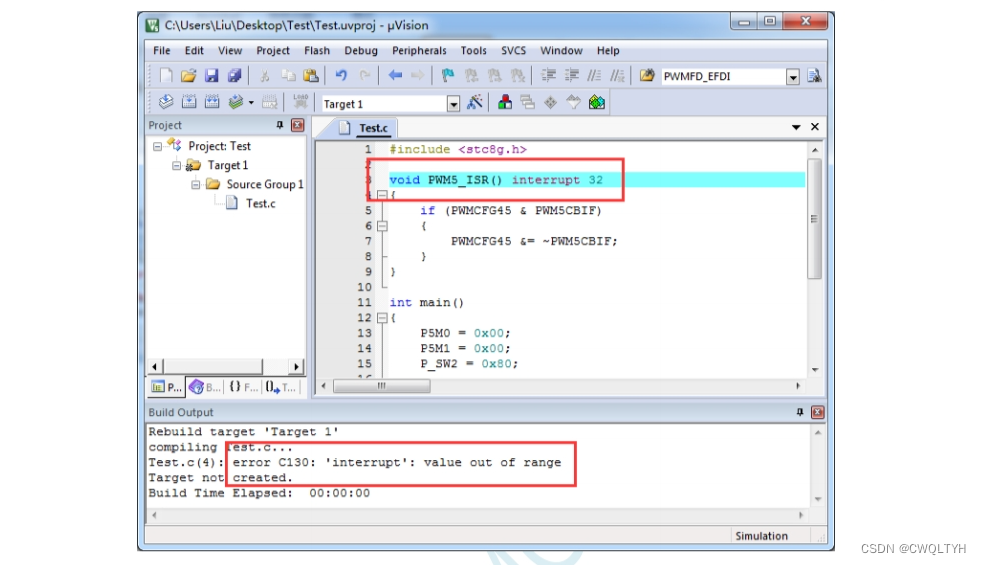

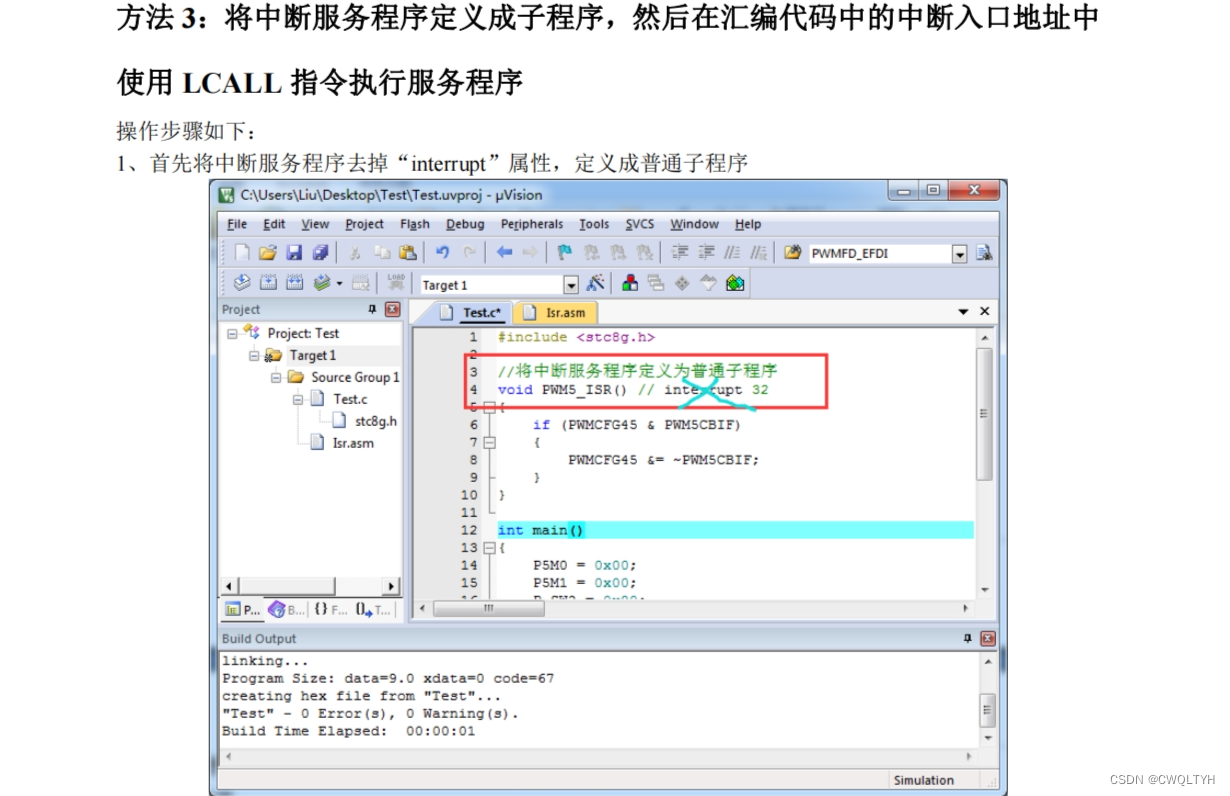

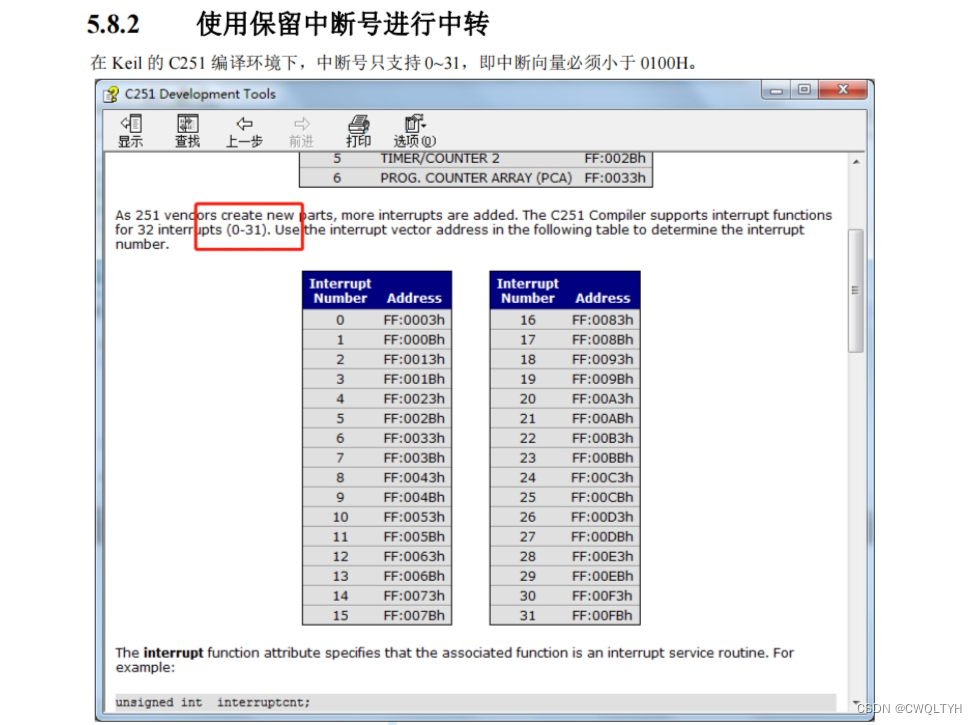

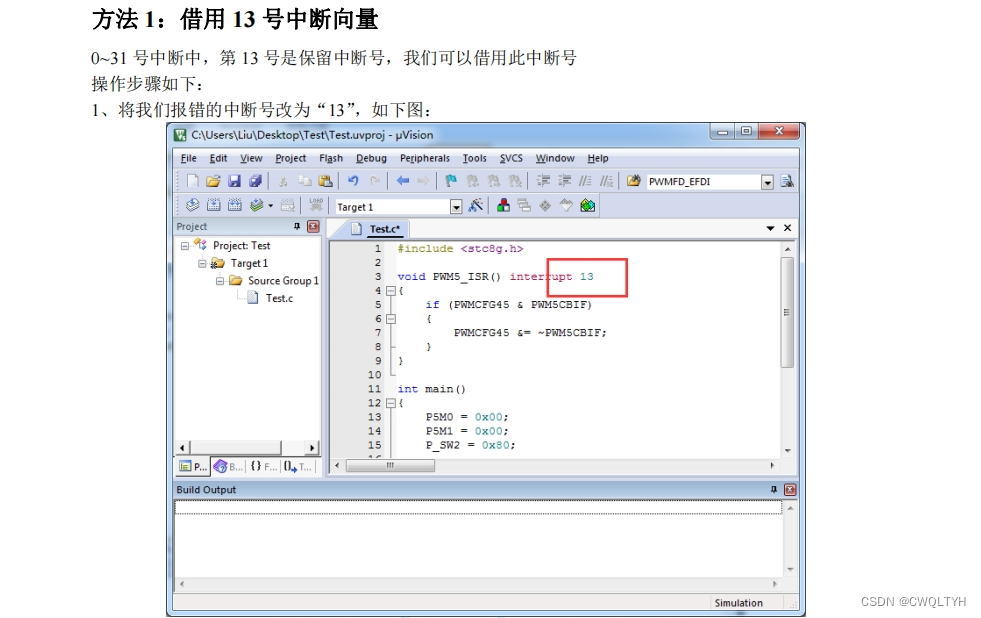

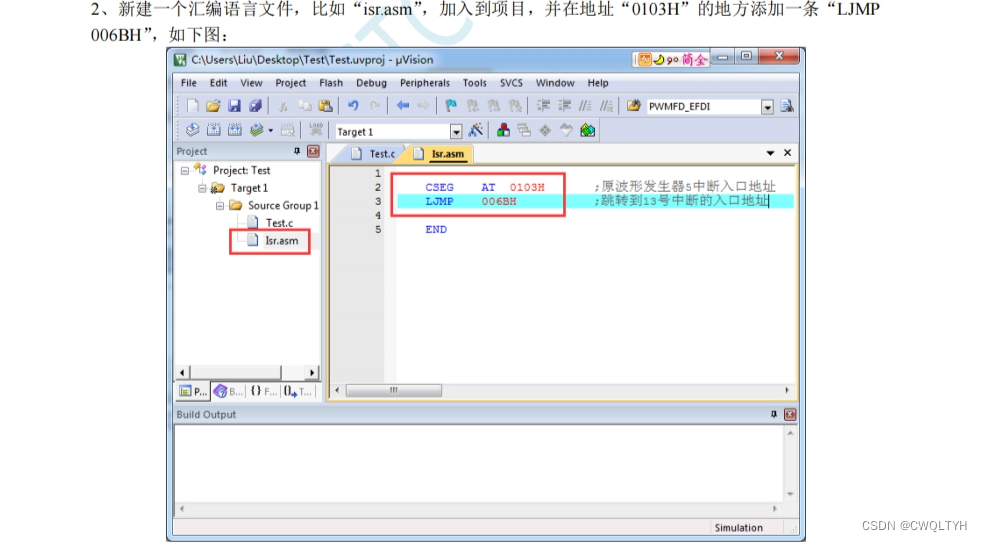

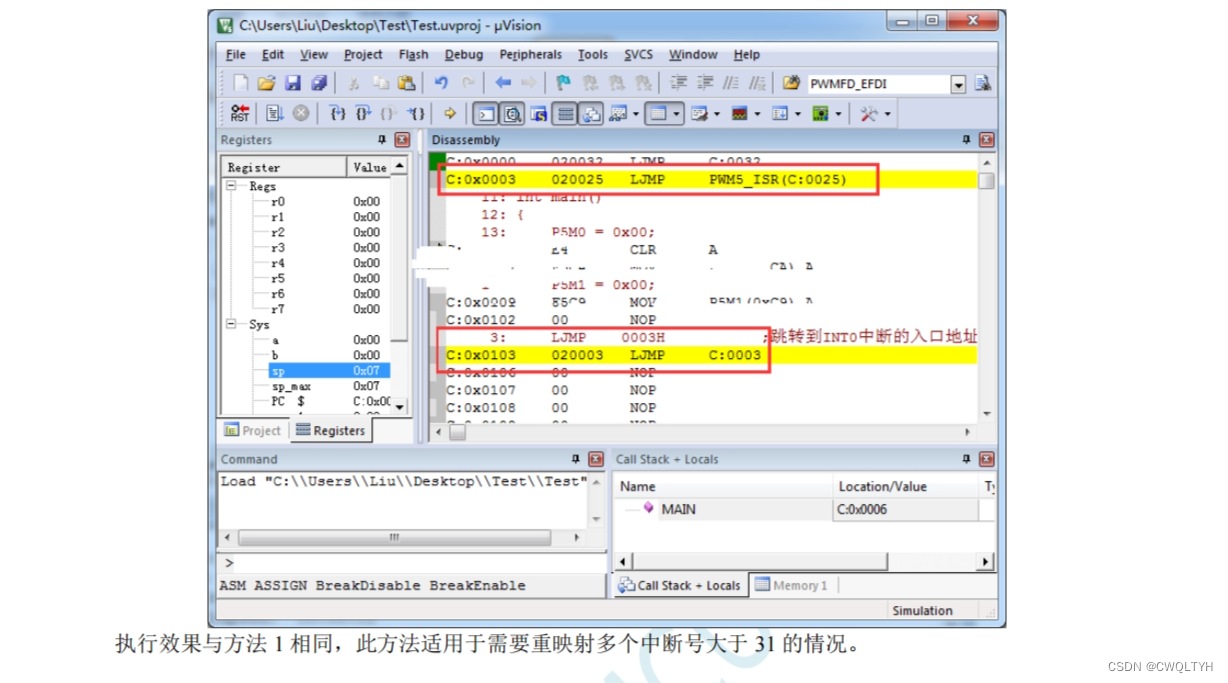

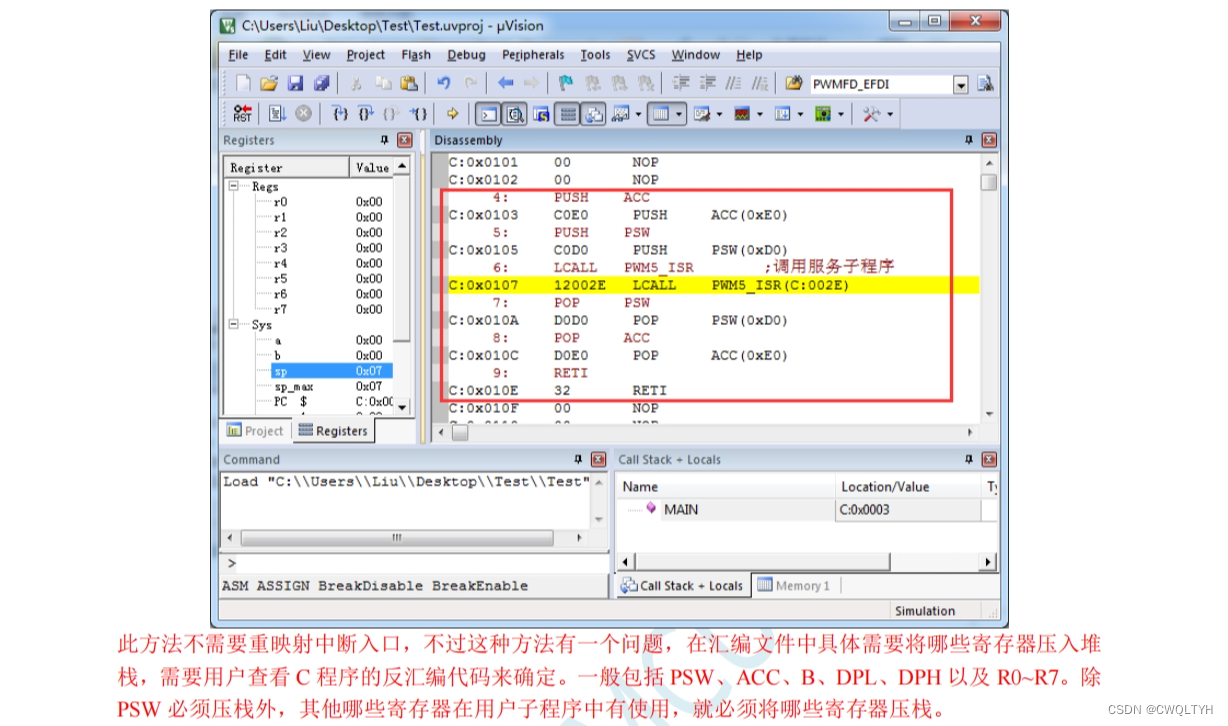

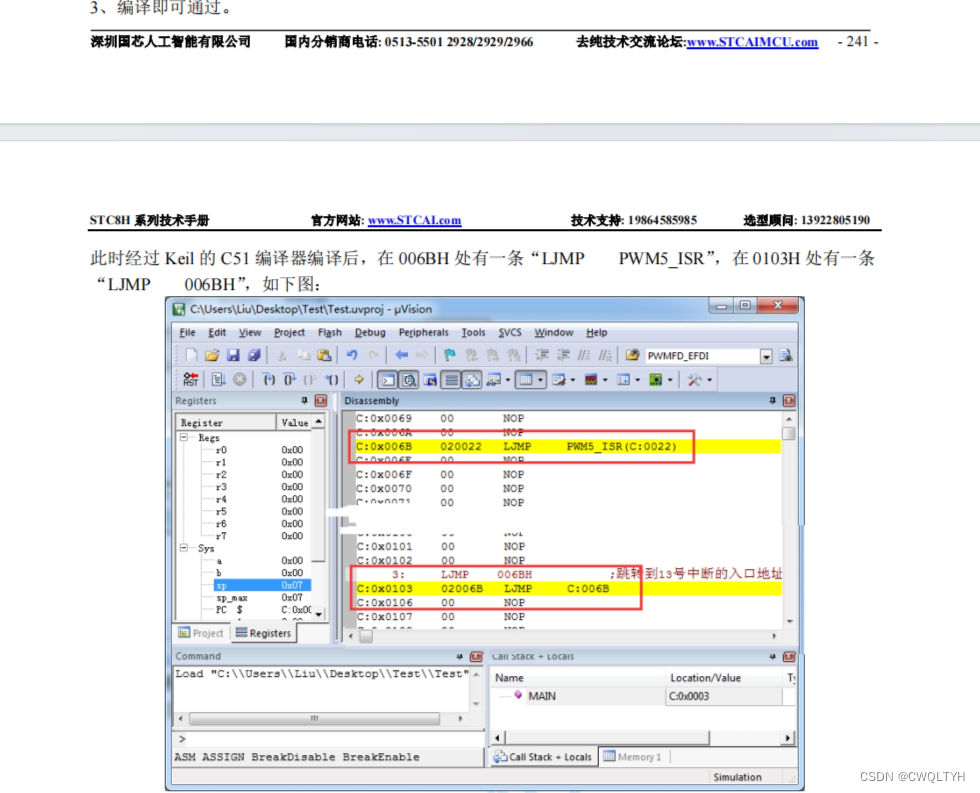

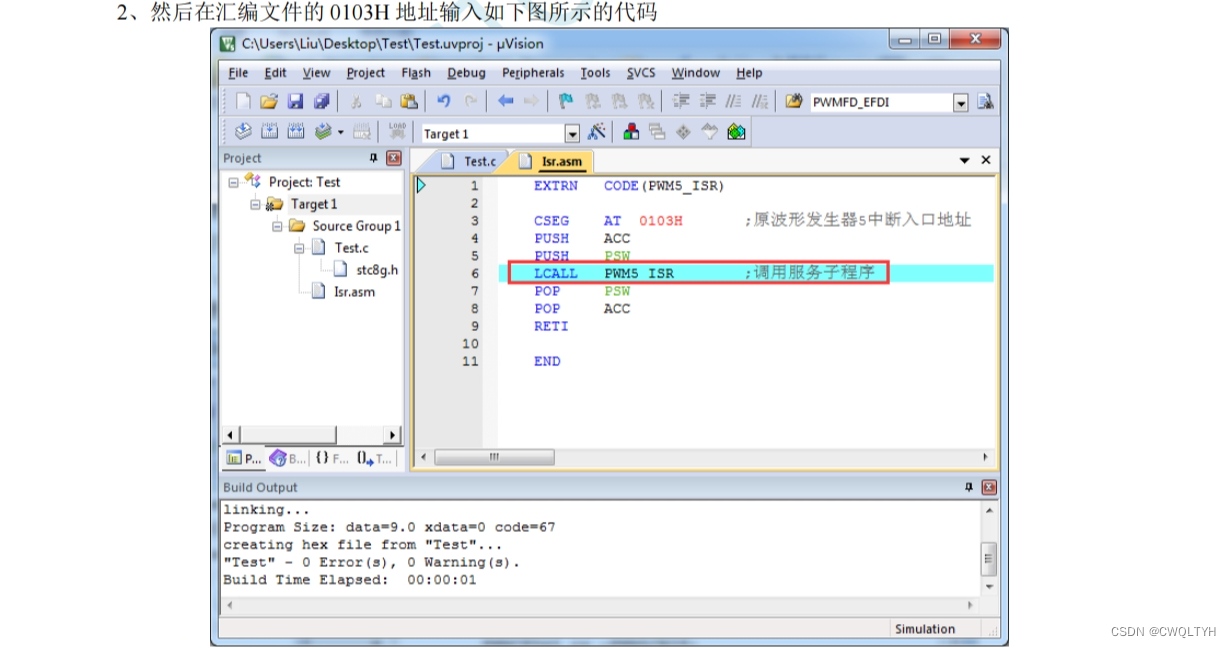

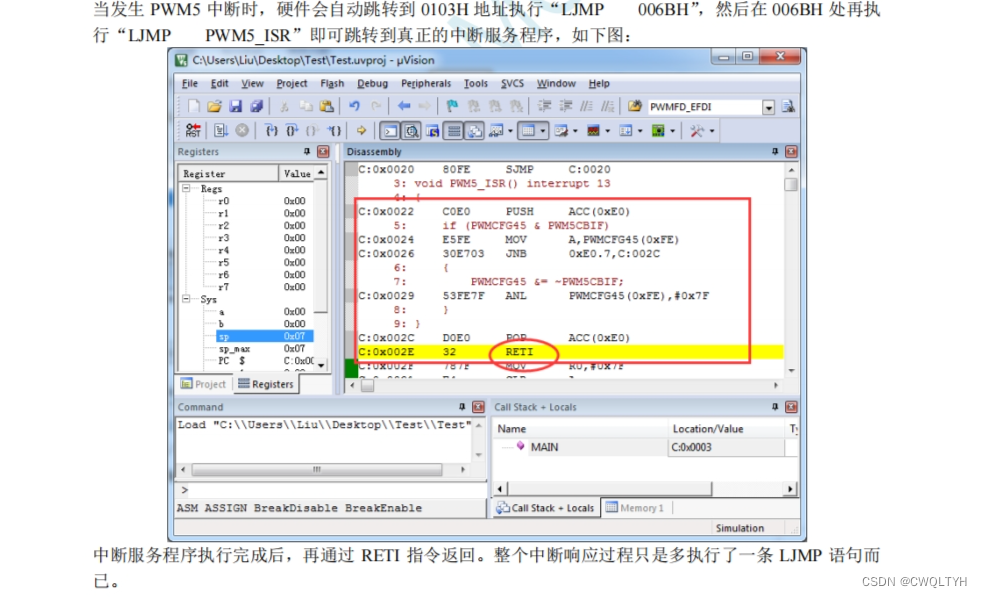

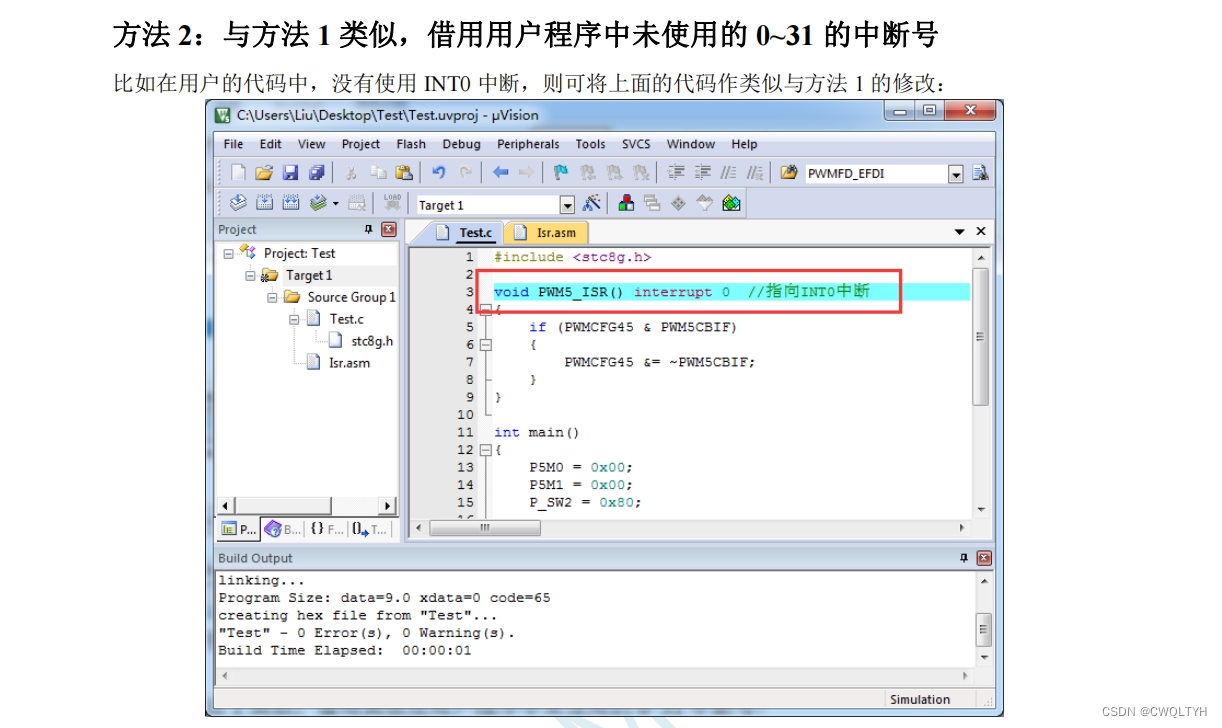

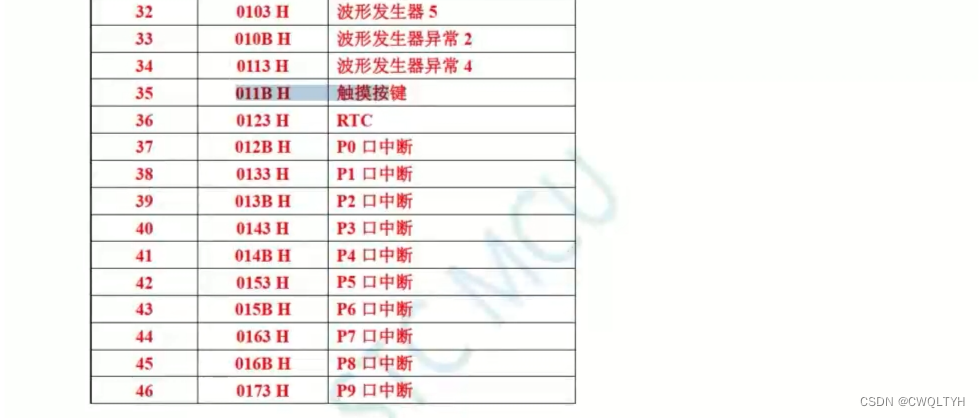

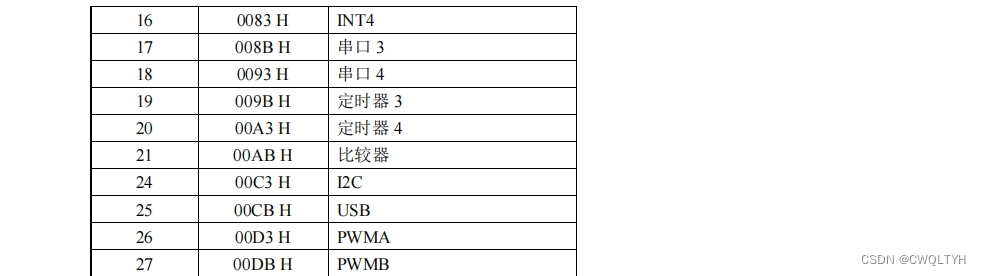

STC8H系列单片机中断号大于31的处理方法

在这里插入图片描述在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

带数码管显示功能的STC8H系列单片机

在这里插入图片描述在这里插入图片描述

STC8H系列单片机数码管位码显示COM端口默认是单片机P2组端口而数码管段码显示SEG端口高八位从低位到高位对应单片机引脚排列为P0.0到P0.3和单片机引脚P3.4到P3.7 低八位从低位到高位对应单片机引脚排列为P4.0到P4.3和单片机引脚P4.4到P4.7 一定要知道STC8H系列单片机数码管段码显示SEG端口高八位对应下面STC8H系列单片机的数码管在共阳或共阴显示模式下数码管段码显示SEG端口高八位数据寄存器COMn_DA_ H（共阳模式）或COMn_DC_ H（共阴模式） 而STC8H系列单片机数码管段码显示SEG端口低八位对应下面STC8H系列单片机的数码管在共阳或共阴显示模式下数码管段码显示SEG端口低八位数据寄存器COMn_DA_ L（共阳模式）或COMn_DC_ L（共阴模式） 只有知道以上对应关系后才能给数码管与单片机连接的端口赋高低电平来点亮或熄灭数码管

在这里插入图片描述

STC8H系列单片机数码管显示控制器内部框架图

在这里插入图片描述

STC8H系列单片机数码管显示相关寄存器

在这里插入图片描述在这里插入图片描述

STC8H系列单片机数码管显示COM使能寄存器

在这里插入图片描述

STC8H系列单片机数码管显示SEGEN使能寄存器

在这里插入图片描述

STC8H系列单片机数码管显示LED控制寄存器（LEDCTRL）

在这里插入图片描述

STC8H系列单片机数码管显示LED时钟分频寄存器（LEDCKS）

在这里插入图片描述

STC8H系列单片机数码管显示LED共阳模式数据寄存器（COMn_DA）

在这里插入图片描述

STC8H系列单片机数码管显示LED共阴模式数据寄存器（COMn_DC）

在这里插入图片描述

STC8H系列单片机数码管显示LED共阴模式（LEDMODE = 00）

在这里插入图片描述

STC8H系列单片机数码管显示LED共阳模式（LEDMODE = 01）

在这里插入图片描述

STC8H系列单片机数码管显示LED共阴/共阳模式（LEDMODE = 10）

在这里插入图片描述在这里插入图片描述

STC8H系列单片机触摸按键与数码管分时复用I/O

在这里插入图片描述在这里插入图片描述在这里插入图片描述

STC8H系列单片机数码管共阴模式参考电路图

在这里插入图片描述

STC8H系列单片机数码管共阳模式参考电路图

在这里插入图片描述

STC8H系列单片机数码管共阴/共阳模式参考电路图1

在这里插入图片描述

STC8H系列单片机数码管共阴/共阳模式参考电路图2

在这里插入图片描述

STC8H系列单片机数码管显示电路原理图

STC8H4K64TL单片机下载或通信电路原理图

在这里插入图片描述

STC8H4K64TL单片机电源指示灯电路原理图

在这里插入图片描述

STC8H4K64TL单片机最小系统电路原理图

在这里插入图片描述在这里插入图片描述

STC8H4K64TL单片机外部并行总线扩展电路原理图

在这里插入图片描述

STC8H4K64TL单片机触摸按键选择模式和数码管选择显示模式电路原理图

在这里插入图片描述

STC8H4K64TL单片机触摸按键电路原理图

在这里插入图片描述

STC8H4K64TL单片机触摸按键按下后按键触摸指示灯电路原理图

在这里插入图片描述

STC8H4K64TL单片机共阴/共阳数码管电路原理图

在这里插入图片描述

STC8H系列单片机数码管显示范例程序

在这里插入图片描述在这里插入图片描述在这里插入图片描述

基于STC8H4K64TL单片机的触摸功能和数码管驱动功能实现一个触摸按键单击长按都增加数值另一个触摸按键单击长按都减少数值电路原理图

在这里插入图片描述

基于STC8H4K64TL单片机的触摸功能和数码管驱动功能实现一个触摸按键单击长按都增加数值另一个触摸按键单击长按都减少数值编程

main.c
